| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A179 निर्बाध कार्बन स्टील यू बेंड ट्यूब |
| न्यूनतम आदेश मात्रा: | 1000 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाईवुड केस, बंडल, बुना बैग |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| उत्पाद का नाम: | यू बेंड ट्यूब | मानक: | एएसटीएम ए179, एएसएमई एसए179 |
|---|---|---|---|
| आयुध डिपो: | 6.35 एमएम, 9.52 एमएम, 12.7 एमएम, 15.88 एमएम, 19.05 एमएम, 20 एमएम, 22,23 एमएम, 25 एमएम, 25.4 एमएम, 31 | डब्ल्यूटी: | 0.89 एमएम, 1 एमएम, 1.24 एमएम, 1.5 एमएम, 1.65 एमएम, 2 एमएम, 2.11 एमएम, 2.463 एमएम, 2.5 एमएम, 2.77 एमए |
| त्रिज्या: | अनुकूलन योग्य | एनडीटी: | ईटी, यूटी, एचटी |
| आवेदन: | बॉयलर, हीट एक्सचेंजर, तेल और गैस संयंत्र, शीतलक, कंडेनसर | ||
| प्रमुखता देना: | ASTM A179 यू बेंड ट्यूब,हीट एक्सचेंजर यू बेंड ट्यूब,निर्बाध कार्बन स्टील यू बेंड ट्यूब |
||

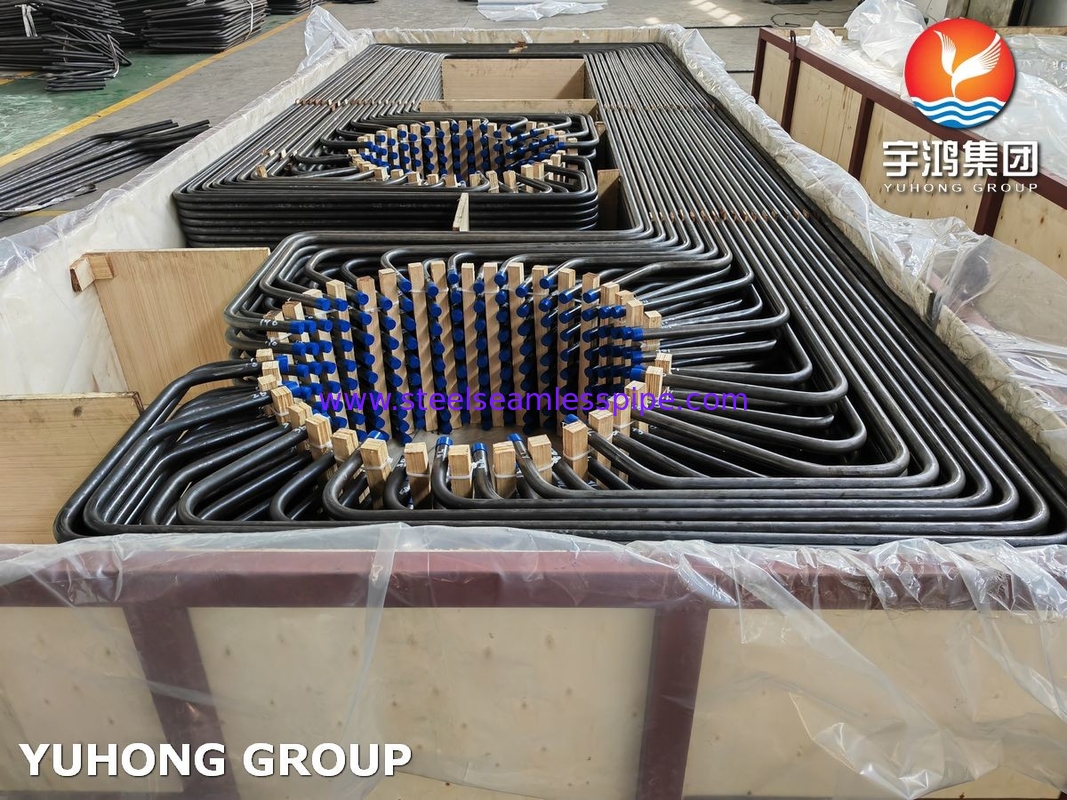

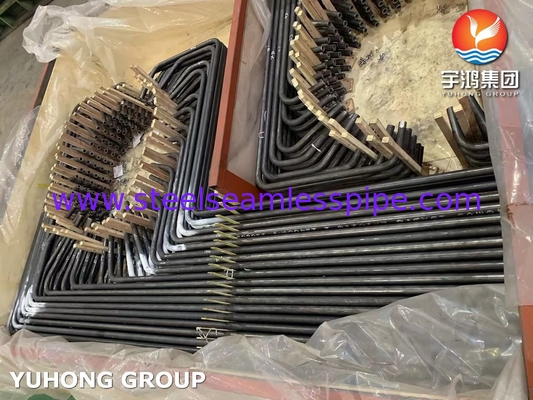

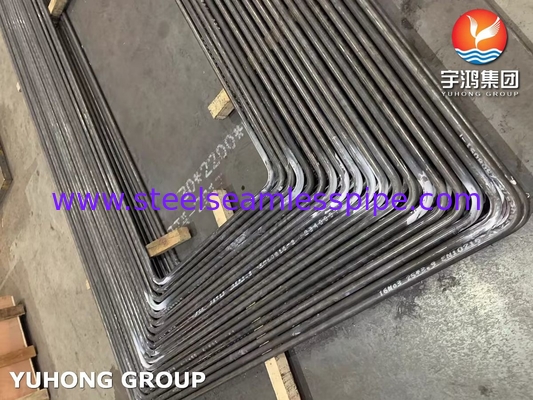

एएसटीएम ए179 हीट एक्सचेंजर ट्यूब कम कार्बन स्टील सीमलेस यू बेंड ट्यूब
थर्मल प्रदर्शन और एक दिशात्मक प्रवाह पर दोहराने वाले हीट पाइप (ओएचपी) में अनियमित मोड़ संरचनाओं के प्रभाव का विश्लेषण कई प्रमुख तंत्रों के माध्यम से किया जा सकता हैः
थर्मल प्रदर्शन
दोलन गतिशीलता:
विघटन बनाम संवर्धन: अनियमित मोड़ नियमित दोलन गति को बाधित कर सकते हैं, संभावित दोलन को कम कर सकते हैं और गर्मी हस्तांतरण दक्षता को कम कर सकते हैं। इसके विपरीत, वे अशांति या अराजक मिश्रण का परिचय दे सकते हैं,थर्मल सीमावर्ती परतों को तोड़कर गर्मी हस्तांतरण को बढ़ाना.
स्थानीय दबाव परिवर्तन: असमान मोड़ असममित दबाव ढाल पैदा करते हैं, जो वाष्प-तरल चरण वितरण को प्रभावित करते हैं। तेज मोड़ दबाव में गिरावट को बढ़ा सकते हैं, जबकि चिकनी अनुभाग प्रवाह वसूली में मदद कर सकते हैं,थर्मल प्रतिरोध को प्रभावित करने वाला.
द्रव वितरण और सूखना:
अनियमित ज्यामिति से द्रव के असमान वितरण का कारण बन सकता है, जिससे कम द्रव रिटर्न वाले क्षेत्रों में सूखने का खतरा बढ़ जाता है।रणनीतिक अनियमितताएं महत्वपूर्ण क्षेत्रों में केशिका संचालित तरल पदार्थ की भरपाई को बढ़ावा दे सकती हैं.
गर्मी हस्तांतरण तंत्र:
अनियमित मोड़ों में बढ़ी हुई न्यूक्लेरेशन साइटें उबलने/बाष्पीकरण दक्षता में सुधार कर सकती हैं। इसके विपरीत, प्रवाह पृथक्करण के कारण ठहराव वाले क्षेत्र प्रभावी गर्मी हस्तांतरण क्षेत्रों को कम कर सकते हैं।
एक दिशात्मक प्रवाह
दिशात्मक पूर्वाग्रह:
असममित मोड़ निष्क्रिय चेक वाल्व के रूप में कार्य कर सकते हैं, एक दिशा में शुद्ध प्रवाह का पक्ष लेते हैं। यह एक संकर ओएचपी-पारंपरिक गर्मी पाइप व्यवहार की नकल करता है,संभावित रूप से स्टार्टअप समय को कम करना और उच्च भार के तहत गर्मी परिवहन में सुधार करना.
दोलन बनाम परिसंचरण:
मध्यम अनियमितताएं दिशागत पूर्वाग्रह को बढ़ावा देते हुए उतार-चढ़ाव को बनाए रख सकती हैं। अत्यधिक विषमता उतार-चढ़ाव को दबा सकती है, जिससे ओएचपी को कम प्रभावी निरंतर प्रवाह प्रणाली में परिवर्तित किया जा सकता है।
एएसटीएम ए१७९ कार्बन स्टील सीमलेस ट्यूब रासायनिक संरचनाः
|
C, %
|
Mn, %
|
पी, %
|
S, %
|
|
0.06-0.18 |
0.27-0.63
|
0.035 अधिकतम
|
0.035 अधिकतम
|
एएसटीएम A179 कार्बन स्टील सीमलेस ट्यूब मैकेनिकल गुणः
|
तन्य शक्ति, एमपीए
|
उपज शक्ति, एमपीए
|
लम्बाई, %
|
कठोरता, HRB
|
|
325 मिनट
|
180 मिनट
|
35 मिनट
|
अधिकतम 72
|
ASTM A179 कार्बन स्टील सीमलेस ट्यूब बाहरी व्यास और सहिष्णुता
| बाहरी व्यास, मिमी | सहिष्णुता, एमएम |
| 3.2≤OD<254 | ±0.10 |
| 25.4≤OD≤38.1 | ±0.15 |
|
38.1 |
±0.20 |
| 50.8≤OD<63.5 | ±0.25 |
| 63.5≤OD<76.2 | ±0.30 |
| 76.2 | ±0.38 |
एएसटीएम A179 कार्बन स्टील सीमलेस ट्यूब दीवार मोटाई और सहिष्णुता
| बाहरी व्यास, मिमी | सहिष्णुता, % |
| 3.2≤OD<38.1 | +20/-0 |
| 38.1≤OD≤76.2 | +22/-0 |
अन्य उपलब्ध सामग्री
| मानक | स्टील ग्रेड | तन्यता (MPa) | उपज ((MPa) | लम्बा ((%) | कठोरता |
| 20MnG | 20MnG | ≥415 | ≥ 240 | ≥22 | |
| 25MnG | 25MnG | ≥485 | ≥ 275 | ≥20 | |
| 15CrMoG | 15CrMoG | 440 ₹640 | ≥235 | ≥21 | |
| 12Cr2MoG | 12Cr2MoG | 450 ¢ 600 | ≥ 280 | ≥20 | |
| 12Cr1MoVG | 12Cr1MoVG | 470 ₹640 | ≥255 | ≥21 | |
| 12Cr2MoWVTiB | 12Cr2MoWVTiB | 540 ₹735 | ≥ 345 | ≥18 | |
| 10Cr9Mo1VNb | 10Cr9Mo1VNb | ≥585 | ≥415 | ≥20 | |
| ASME SA210 | SA210A-1 | ≥415 | ≥255 | ≥30 | ≤143HB |
| SA210C | SA210C | ≥485 | ≥ 275 | ≥30 | ≤179HB |
| ASME SA213 | SA213 T11 | ≥415 | ≥205 | ≥30 | ≤163HB |
| SA213 T12 | SA213 T12 | ≥415 | ≥220 | ≥30 | ≤163HB |
| SA213 T22 | SA213 T22 | ≥415 | ≥205 | ≥30 | ≤163HB |
| SA213 T23 | SA213 T23 | ≥510 | ≥400 | ≥20 | ≤ 220HB |
| SA213 T91 | SA213 T91 | ≥585 | ≥415 | ≥20 | ≤ 250 एचबी |
| SA213 T92 | SA213 T92 | ≥620 | ≥440 | ≥20 | ≤ 250 एचबी |
| DIN17175 | ST45.8/III | 410 ₹530 | ≥255 | ≥21 | / |
| 15Mo3 | 15Mo3 | 450 ¢ 600 | ≥270 | ≥22 | |
| 13CrMo44 | 13CrMo44 | 440 ₹590 | ≥290 | ≥22 | |
| 10CrMo910 | 10CrMo910 | 480 ₹630 | ≥ 280 | ≥20 |
अनुप्रयोग:
