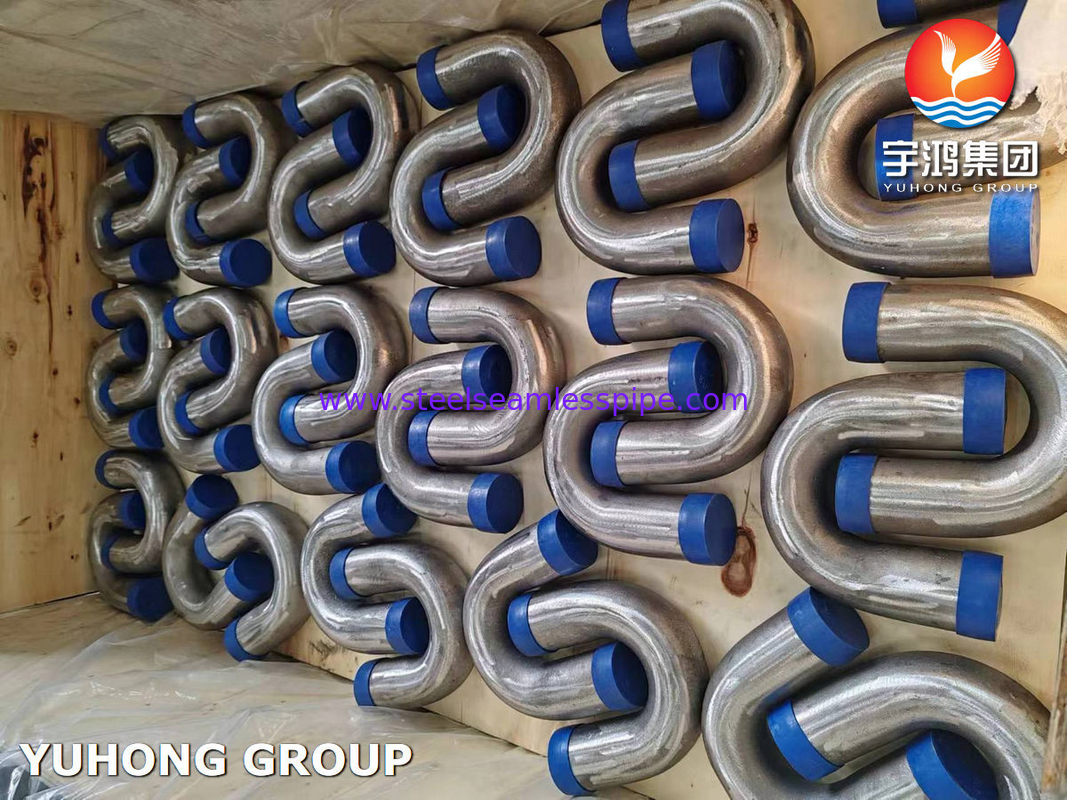

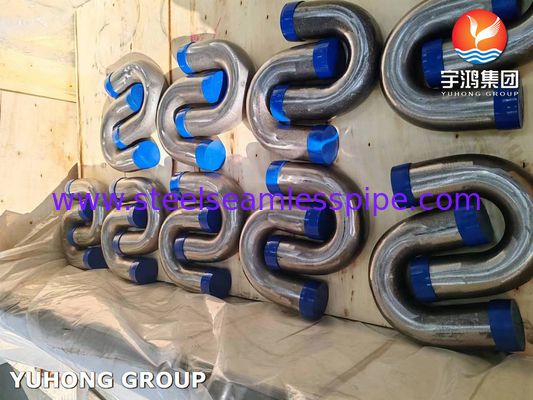

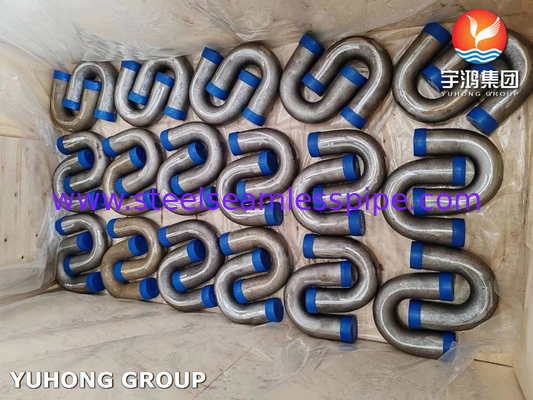

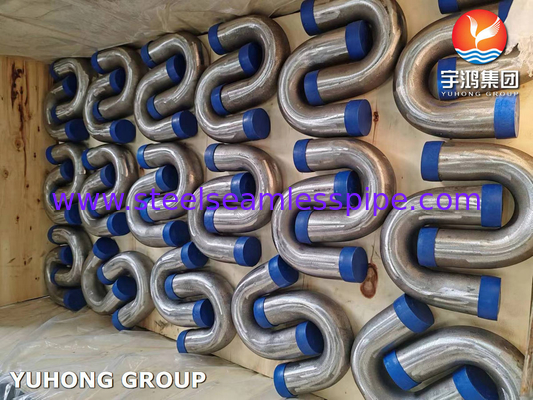

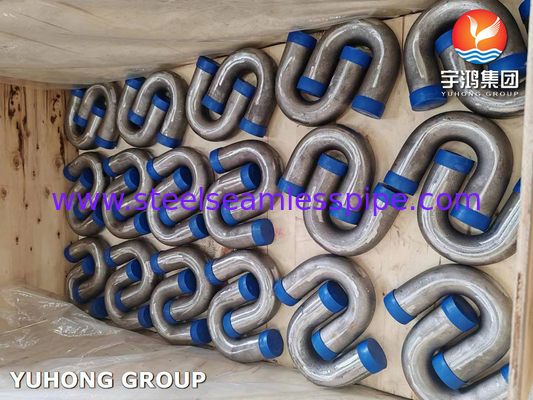

हीट एक्सचेंजर ट्यूब ASME SA192 सीमलेस कार्बन स्टील यू बेंड ट्यूब तेल भट्ठी के लिए
ASME SA192 कार्बन स्टील यू बेंड ट्यूबएक प्रकार का कार्बन स्टील ट्यूब है जो ASME SA192 मानक के अनुरूप है। इन ट्यूबों को यू-बेंड आकार में डिज़ाइन किया गया है,जो उन्हें उन अनुप्रयोगों में उपयोग करने की अनुमति देता है जहां एक विशिष्ट मोड़ या वक्रता की आवश्यकता होती हैवे आमतौर पर हीट एक्सचेंजर्स और बॉयलर ट्यूबों में गर्मी को कुशलतापूर्वक स्थानांतरित करने की क्षमता के कारण उपयोग किए जाते हैं।ये ट्यूब आमतौर पर उच्च तापमान और उच्च दबाव वाले वातावरण में स्थायित्व और प्रदर्शन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले कार्बन स्टील से निर्मित होते हैं।एएसएमई SA192 मानक डिजाइन के लिए दिशानिर्देश निर्धारित करता हैउच्च दबाव अनुप्रयोगों के लिए कार्बन स्टील ट्यूबों की सामग्री संरचना, विनिर्माण प्रक्रियाओं और परीक्षण।ASME SA192 कार्बन स्टील यू बेंड ट्यूब विभिन्न उद्योगों में एक महत्वपूर्ण भूमिका निभाते हैं जहां कुशल गर्मी हस्तांतरण आवश्यक है, जैसे कि बिजली उत्पादन, रासायनिक प्रसंस्करण और पेट्रोकेमिकल उद्योग।वे कठिन परिस्थितियों में संरचनात्मक अखंडता बनाए रखते हुए दो तरल पदार्थों के बीच गर्मी हस्तांतरण में अपनी विश्वसनीयता और प्रभावशीलता के लिए जाने जाते हैं.
विशेषताएं:
1उच्च ताप चालकता:ASME SA192 कार्बन स्टील यू बेंड ट्यूबों में उत्कृष्ट थर्मल चालकता होती है, जिससे विभिन्न औद्योगिक अनुप्रयोगों में कुशल गर्मी हस्तांतरण की अनुमति मिलती है।
2संक्षारण प्रतिरोध:कार्बन स्टील के यू-बेंड ट्यूब जंग के प्रति अत्यधिक प्रतिरोधी होते हैं, जो उन्हें कठोर वातावरण की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त बनाते हैं।
3. टिकाऊ और लंबे समय तक चलने वाला:ASME SA192 कार्बन स्टील यू बेंड ट्यूब अपने स्थायित्व और लंबे सेवा जीवन के लिए जाने जाते हैं, जो समय के साथ विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।
4लागत प्रभावी:कार्बन स्टील यू बेंड ट्यूब अन्य सामग्रियों की तुलना में एक किफायती विकल्प है, जो गर्मी हस्तांतरण अनुप्रयोगों के लिए एक लागत प्रभावी समाधान प्रदान करता है।
5बहुमुखी अनुप्रयोग:ASME SA192 कार्बन स्टील यू बेंड ट्यूब का उपयोग विभिन्न उद्योगों में किया जाता है, जिसमें बिजली उत्पादन, रासायनिक प्रसंस्करण और पेट्रोकेमिकल्स शामिल हैं, उनकी बहुमुखी प्रतिभा और उच्च प्रदर्शन के कारण।
विनिर्देशः
| मानक |
ASTM A192 / ASME SA192 |
| आकार |
12 मीटर तक की सीधी लंबाई |
| बाहरी व्यास |
12.7 से 38.1 मिमी तक |
| मोटाई |
1.65 से 2.77 मिमी |
| प्रकार |
सीमलेस - गर्म लुढ़का हुआ / ठंडा खींचा गया |
| प्रपत्र |
गोल, घुमावदार, "यू" आकार की ट्यूबें। |
| लम्बाई |
एकल यादृच्छिक, डबल यादृच्छिक और कट लंबाई। |
| अंत |
सादा, घुमावदार, घुमावदार, घुमावदार |
रासायनिक संरचनाः
| कार्बन, % |
0.06 ¢0.18 |
| मैंगनीज, % |
0.27 ¢ 0.63 |
| फॉस्फोरस, अधिकतम, % |
0.035 |
| सल्फर, अधिकतम, % |
0.035 |
| सिलिकॉन, अधिकतम, % |
0.25 |
यांत्रिक गुण:
तन्यता शक्ति. मिनट
Ksi [MPa] |
47 [325] |
तन्यता शक्ति. मिनट
Ksi [MPa] |
26 [180] |
लम्बाई 2" में
मिन, % |
35 |
ब्रिनेल कठोरता
अधिकतम एचबीडब्ल्यू |
137 |
रॉकवेल हार्डनेस,
अधिकतम एचआरबीडब्ल्यू |
77 |
अनुप्रयोग:
बॉयलरयू बेंड ट्यूब का उपयोग बॉयलर सिस्टम में गर्म गैसों और पानी या भाप के बीच हीट एक्सचेंज के लिए किया जाता है। वे बॉयलर के ऊर्जा दक्षता और सुरक्षित संचालन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं।
हीट एक्सचेंजर: इन ट्यूबों का उपयोग आमतौर पर हीट एक्सचेंजर सिस्टम में किया जाता है जहां तरल पदार्थ से तरल पदार्थ में हीट ट्रांसफर की आवश्यकता होती है। यू बेंड डिजाइन एक कॉम्पैक्ट स्थान के भीतर कुशल हीट ट्रांसफर की अनुमति देता है।
विद्युत उत्पादन: ASME SA192 U घुमावदार ट्यूबों का उपयोग बिजली उत्पादन के लिए बिजली संयंत्रों में किया जाता है। वे गर्मी वसूली प्रक्रियाओं में मदद करते हैं और बिजली उत्पादन उपकरण में इष्टतम संचालन तापमान बनाए रखते हैं।
रासायनिक प्रसंस्करणरासायनिक प्रसंस्करण में शामिल उद्योग विभिन्न रासायनिक प्रतिक्रियाओं और प्रक्रियाओं के दौरान विशिष्ट तापमान बनाए रखने के लिए यू बेंड ट्यूब पर निर्भर करते हैं।
पेट्रोकेमिकल उद्योगयू बेंड ट्यूब पेट्रोकेमिकल संयंत्रों में हीटिंग और कूलिंग प्रक्रियाओं के लिए अभिन्न अंग हैं, जैसे कि आसवन स्तंभों, रिएक्टरों और हीट एक्सचेंजर में।
रिफाइनरी: रिफाइनरियों में कच्चे तेल को पेट्रोल, डीजल और जेट ईंधन जैसे परिष्कृत उत्पादों में कुशलतापूर्वक संसाधित करने के लिए हीट एक्सचेंजर के लिए यू बेंड ट्यूब का उपयोग किया जाता है।
एचवीएसी प्रणाली: हीटिंग, वेंटिलेशन और एयर कंडीशनिंग सिस्टम यू बेंड ट्यूबों से लाभान्वित होते हैं ताकि इमारतों में गर्मी या ठंडी हवा को कुशलतापूर्वक स्थानांतरित किया जा सके, जिससे आराम और ऊर्जा दक्षता सुनिश्चित हो सके।
