तेल और गैस उद्योग के लिए ASTM A269 TP316L ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस रोल्ड ट्यूब

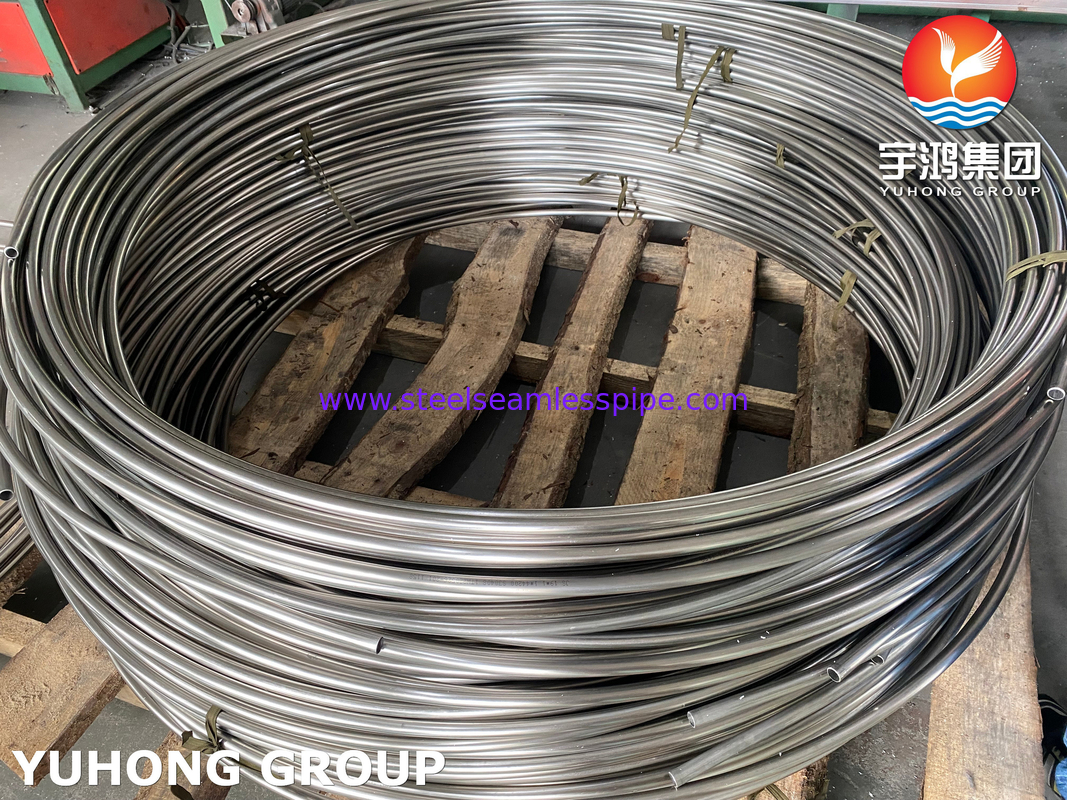

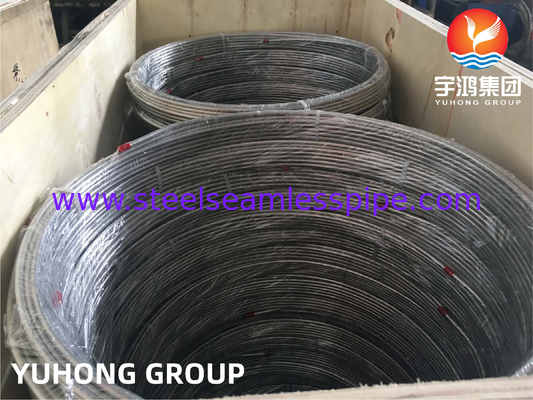

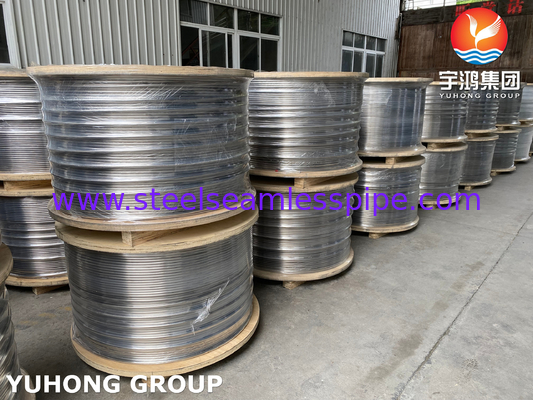

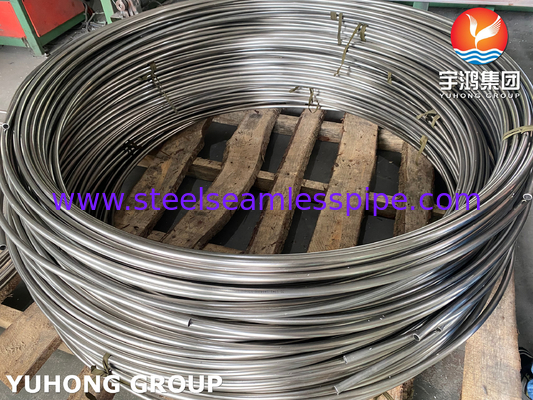

में घुमावदार ट्यूबतेल और गैसउद्योग एक बड़े आकार के रील पर एक निरंतर, लंबी लंबाई की धातु ट्यूब घाव है।युहोंगस्टेनलेस स्टील के रोल्ड ट्यूब बहुत बहुमुखी और कई तेल और गैस संचालन के लिए उपयुक्त है। यह तेल और गैस कुओं में अच्छी तरह से हस्तक्षेप गतिविधियों में व्यापक रूप से नियोजित है,जैसे कि कुएं काटना, उत्तेजना और रेत नियंत्रण संचालन।
ASTM A269 TP316L ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस रोल्ड ट्यूब मैकेनिकल टेस्ट
फ्लेरिंग टेस्ट (सीमलेस ट्यूब)
तैयार सीमलेस ट्यूबों के प्रत्येक बैच के लिए एक नमूना एक ट्यूब के एक छोर से विस्तार की क्षमता का आकलन करने के लिए फ्लेरिंग परीक्षण के लिए लिया जाता है।
परीक्षण के लिए लोट की परिभाषा
काटने से पहले एक ही नाममात्र आकार, दीवार मोटाई और गर्मी संख्या के ट्यूब।
बैच ओवन गर्मी उपचार के लिए: एक ही आकार, गर्मी संख्या और ओवन चार्ज।
निरंतर भट्ठी या प्रत्यक्ष बुझाने के लिए: एक ही आकार, गर्मी की संख्या और प्रसंस्करण की स्थिति।
कठोरता परीक्षण
ब्रिनेल या रॉकवेल कठोरता परीक्षण के लिए प्रति लोट दो नमूने (फ्लैशिंग परीक्षण के समान लोट परिभाषा)
कई बार ताप उपचार
जब कई हीट शामिल हों तो प्रत्येक हीट पर अलग-अलग फ्लेरिंग और कठोरता परीक्षण किए जाने चाहिए।
रिवर्स फ्लैटिंग टेस्ट (वेल्डेड ट्यूब - संदर्भ के लिए)
तैयार वेल्डेड ट्यूब के प्रति 1,500 फीट (460 मीटर) एक नमूना; दोनों छोरों से नमूने यदि कॉइल 1,500 फीट से अधिक है।
अधिकतम ट्यूब प्रति हीट-ट्रेटेड लॉट
| ट्यूब का आकार |
अधिकतम लोट आकार |
| ओडी ≥ 2 " (50 मिमी) और डब्ल्यूटी ≥ 0.200" (5.08 मिमी) |
≤ 50 ट्यूब |
| 1" (25 मिमी) < ओडी < 2" (50 मिमी) या ओडी > 1" और डब्ल्यूटी < 0.200" |
≤ 75 ट्यूब |
| ओडी ≤ 1" (25 मिमी) |
≤ 125 ट्यूब |
ASTM A269 TP316L ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस रोल्ड ट्यूब साइज टैबलेट
| बाहरी व्यास |
बीडब्ल्यूजी |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| दीवार मोटाई (मिमी) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| मिमी |
इंच |
वजन (किग्रा/मीटर) |
| 6.35 |
चौथाई |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
आधा |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
एक चौथाई |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
एक चौथाई |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
ढाई |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
साढ़े तीन |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
साढ़े चार |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस रोल्ड ट्यूब संदर्भित दस्तावेज
| श्रेणी |
मानक कोड |
मानक नाम |
| एएसटीएम मानक |
A262 |
ऑस्टेनिटिक स्टेनलेस स्टील्स में इंटरग्रैन्युलर अटैक के प्रति संवेदनशीलता का पता लगाने के लिए प्रथाएं |
| |
A480/A480M |
फ्लैट रोल्ड स्टेनलेस और गर्मी प्रतिरोधी स्टील प्लेट, शीट और स्ट्रिप के लिए सामान्य आवश्यकताओं के लिए विनिर्देश |
| |
A632 |
सामान्य सेवा के लिए सीमलेस और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील ट्यूबिंग (छोटे - व्यास) के लिए विनिर्देश |
| |
A1016/A1016M |
फेरीटिक मिश्र धातु इस्पात, ऑस्टेनिटिक मिश्र धातु इस्पात और स्टेनलेस स्टील ट्यूबों के लिए सामान्य आवश्यकताओं के लिए विनिर्देश |
| |
E527 |
एकीकृत अंकन प्रणाली (यूएनएस) में धातुओं और मिश्र धातुओं की संख्या के लिए अभ्यास |
| एएसएमई पाइप कोड |
ASME B31.3 |
प्रक्रिया पाइपिंग |
| अन्य मानक |
SAE J1086 |
धातुओं और मिश्र धातुओं की संख्या के लिए अभ्यास |

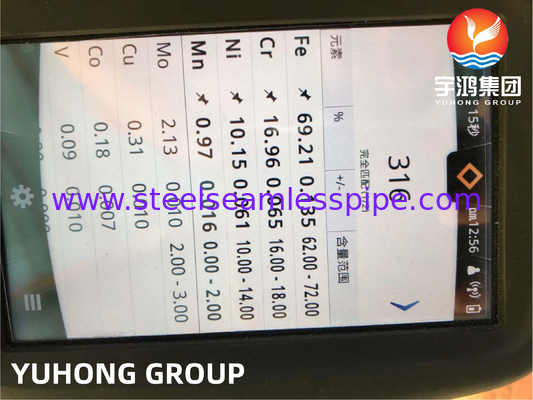

ASTM A269 TP316L ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस रोल्ड ट्यूब रासायनिक संरचना
|
सामग्री
|
एएसटीएम A269 रासायनिक संरचना % अधिकतम
|
|
सी
|
एमएन
|
पी
|
एस
|
हाँ
|
सीआर
|
नि
|
मो
|
|
TP316L
|
0.035 डी
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस रोल्ड ट्यूबतेल और गैस उद्योग में अनुप्रयोग
खोज
समुद्र के नीचे पाइपलाइनें: समुद्र के नीचे पाइपलाइनों में तेल और गैस के परिवहन के लिए उपयोग किया जाता है, समुद्री जल और सूक्ष्मजीवों के संक्षारण का विरोध करता है।
कुँए के सिर के उपकरण: कुँए के सिर के घटकों जैसे कि मनिफोल्ड में लागू होते हैं, जो संक्षारक द्रवों और उच्च दबाव का सामना करते हैं।
प्रसंस्करण
पृथक्करण उपकरण: तीन-चरण पृथक्करण में आंतरिक भागों के लिए, जटिल मीडिया संक्षारण का सामना करना।
निर्ज्वलन/निर्ज्वलन उपकरण:रिबॉयलरऔरकंडेनसरप्रासंगिक टावरों का, संक्षारक वातावरण में प्रदर्शन बनाए रखने।
भंडारण
टैंक पाइपलाइनः के लिए प्रयोग किया जाता हैटैंकइनपुट/आउटपुट और ट्रेसिंग पाइपलाइन, तेल और गैस में अशुद्धियों से संक्षारण को रोकने के लिए।
