| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001-2008, API 5L, API 5CT, PED, AD-2000, EN10204-3.1B |
| मॉडल संख्या: | ASTM A213 T5 मिश्र धातु स्टील सीमलेस ट्यूब |
| न्यूनतम आदेश मात्रा: | 5 टन |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| प्रोडक्ट का नाम: | हीट एक्सचेंजर ट्यूब | मानक: | एएसटीएम ए213, एएसएमई एसए213 |
|---|---|---|---|
| सामग्री ग्रेड: | T5, T9, T11, T12, T23, T22, T91, T92 | आयुध डिपो: | 1/4 "से 4 1/2" |
| डब्ल्यूटी: | BWG10 से BWG25 | लंबाई: | सिंगल रैंडम, डबल रैंडम और कट लंबाई |
| अंत: | सादा अंत, beveled छोर | एनडीटी: | ईटी, यूटी, एचटी |
| आवेदन: | बॉयलर, हीट एक्सचेंजर, आदि। | ||
| प्रमुखता देना: | एएसटीएम A213 T5 मिश्र धातु स्टील ट्यूब,निर्बाध हीट एक्सचेंजर ट्यूब,ग्रेड टी5 हीट एक्सचेंजर ट्यूब |
||

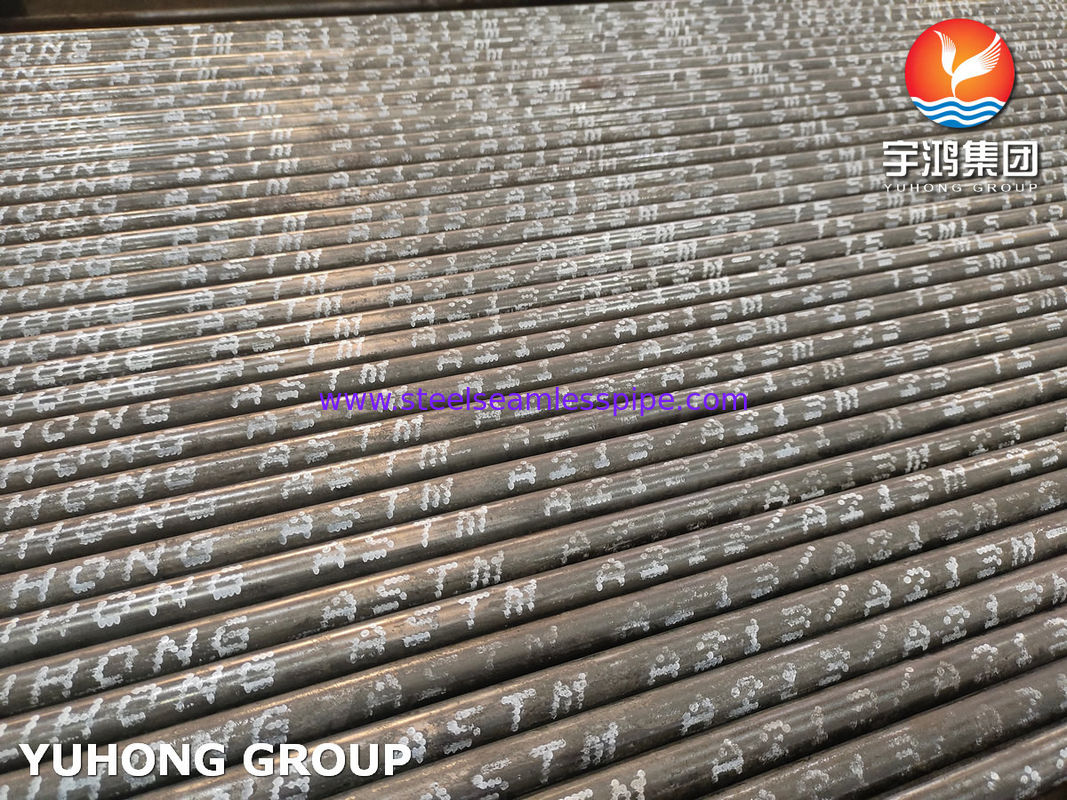

बॉयलर और हीट एक्सचेंजर अनुप्रयोग के लिए ASTM A213 मिश्र धातु T5 मिश्र धातु स्टील सीमलेस ट्यूब
ASTM A213 मिश्र धातु T5में सिलिकॉन, मोलिब्डेनम, निकल, क्रोमियम, मैंगनीज, वैनेडियम जैसे कई तत्व होते हैं। यह मिश्र धातु तत्व पहनने के प्रतिरोध, क्रूरता और शक्ति को बढ़ाने में मदद करता है। A213 T5 ट्यूबिंग पेट्रोकेमिकल, बिजली उत्पादन, चीनी मिलों, लुगदी और कागज, हीट रिकवरी स्टीम जनरेशन आदि जैसे उद्योगों में काम आती है। sa213 T5 सामग्री के गर्म शक्ति गुण इसे 1000 डिग्री सेल्सियस तक के ऑपरेटिंग तापमान वाले दबाव-वहन वाले पौधों में उपयोग के लिए उपयुक्त बनाते हैं।
| हीट एक्सचेंजर्स और कंडेनसर और बॉयलर के लिए ट्यूब आकार | |||||||||
| बाहरी व्यास | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| दीवार की मोटाई मिमी | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| मिमी | इंच | वजन किग्रा/मी | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||
ASTM A213/ASME SA213 T5 मिश्र धातु स्टील सीमलेस ट्यूब रासायनिक संरचना (%)
| ग्रेड | रासायनिक संरचना (%) | ||||||
| C | Mn | P | S | Si | Cr | Mo | |
| A213 T5 | ≤0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | ≤0.50 | 4.00-6.00 | 0.45-0.65 |
ASTM A213/ASME SA213 T5 मिश्र धातु स्टील सीमलेस ट्यूब यांत्रिक और भौतिक गुण
| ग्रेड | यांत्रिक गुण | |||
| तन्य शक्ति (एमपीए) | उपज शक्ति (एमपीए) | बढ़ाव (%) | कठोरता (एचबी) | |
| A213 T5 | ≥415 | ≥205 | 30 | ≤163 |
नोट: यांत्रिक संपत्ति की आवश्यकताएं 1⁄8 इंच से छोटे ट्यूबिंग पर लागू नहीं होती हैं। [3.2 मिमी] अंदरूनी व्यास में या 0.015 इंच से पतला। [0.4 मिमी] मोटाई में।
ASTM A213/ASME SA213 T5 मिश्र धातु स्टील सीमलेस ट्यूब आकार सहिष्णुता
| बाहरी व्यास | ओडी सहिष्णुता | डब्ल्यूटी सहिष्णुता | अंडाकारता सहिष्णुता | कट लंबाई सहिष्णुता |
| ओडी≤ 12, 7 मिमी | ± 0, 13 मिमी | ± 15 % | – | + 3, 18 मिमी, – 0 मिमी |
| 12, 7 मिमी < ओडी ≤ 38, 1 मिमी | ± 0, 13 मिमी | ± 10 % | अधिकतम, 1, 65 मिमी | + 3, 18 मिमी, – 0 मिमी |
| 38, 1 मिमी < ओडी ≤ 88, 9 मिमी | ± 0, 25 मिमी | ± 10 % | अधिकतम, 2, 41 मिमी | + 4, 76 मिमी, – 0 मिमी |
|
व्यापार का नाम |
ग्रेड |
यूएनएस # |
हीटर ट्यूब |
|
1 1/4 क्रोम |
T11 |
K11597 |
A213 / SA213 |
|
2 1/4 क्रोम |
T22 |
K21590 |
A213 / SA213 |
|
5 क्रोम |
T5 |
K41545 |
A213 / SA213 |
|
9 क्रोम |
T9 |
K90941 |
A213 / SA213 |
|
T91 |
T91 |
K90901 |
A213 / SA213 |
|
T92 |
T92 |
K92460 |
A213 / SA213 |
अनुप्रयोग
बिजली उत्पादन
पेट्रोकेमिकल उद्योग
तेल और गैस
ऑटोमोटिव
एयरोस्पेस
हीट एक्सचेंजर्स
बॉयलर
