युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | एएसटीएम / एएसएमई |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | NEGOTIABLE |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 10-90 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| प्रकार: | घाव एल प्रकार फिन ट्यूब | मानक: | एएसटीएम |
|---|---|---|---|
| सामग्री ग्रेड: | डुप्लेक्स स्टील/कार्बन स्टील | फिन सामग्री: | एल्यूमीनियम, कार्बन स्टील, स्टेनलेस स्टील |
| हाई लाइट: | हीट एक्सचेंजर एल प्रकार फिन ट्यूब,बॉयलर एल प्रकार फिन ट्यूब,ए.एस.टी.एम. घाव प्रकार के पंख वाले ट्यूब |
||

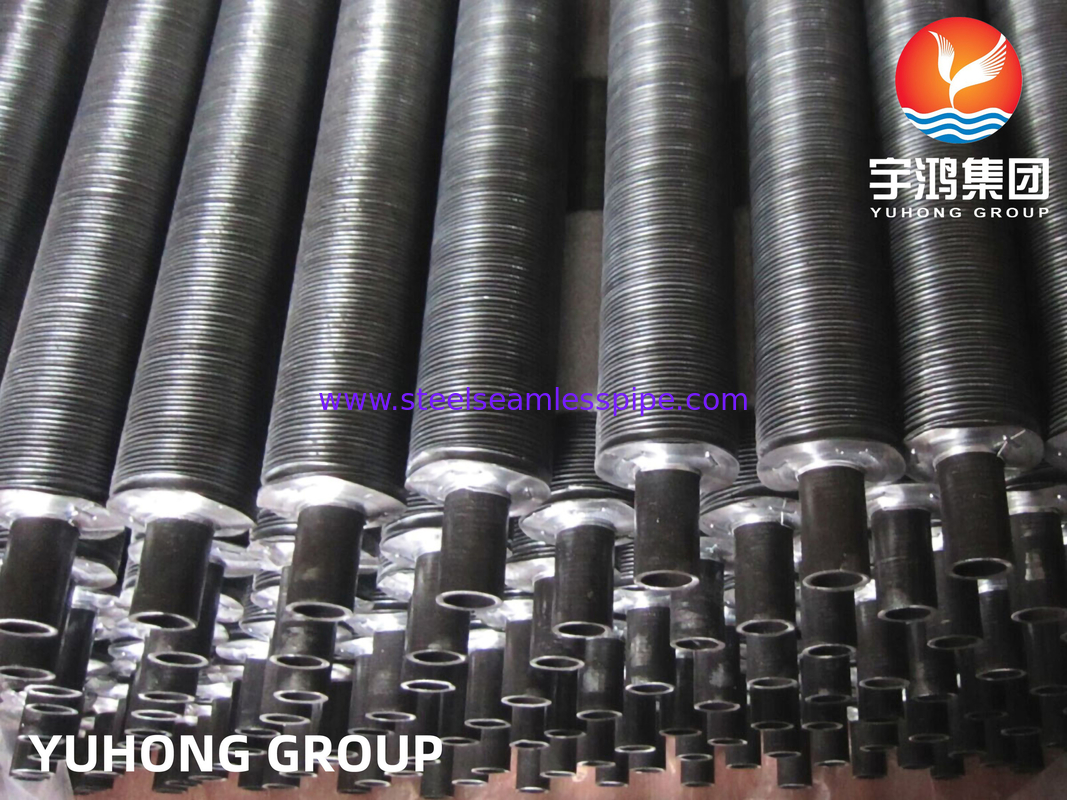

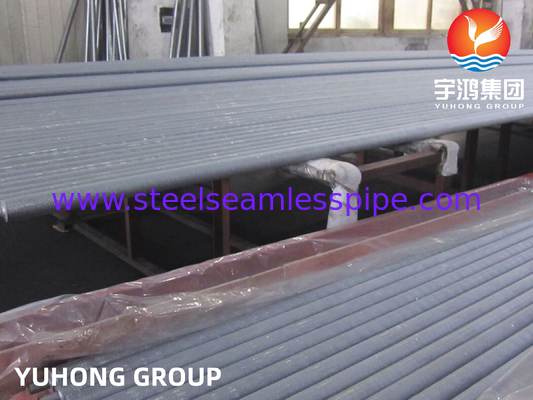

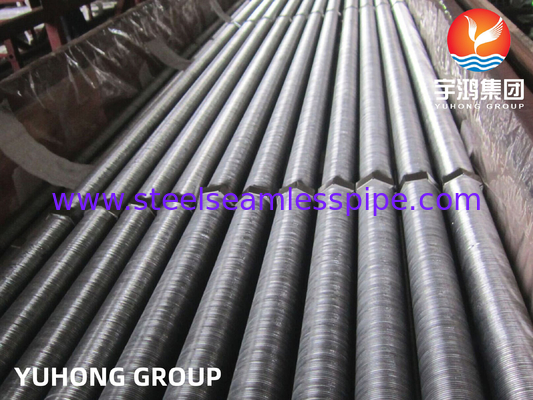

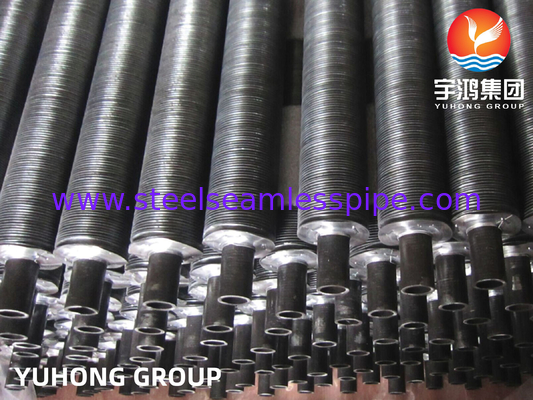

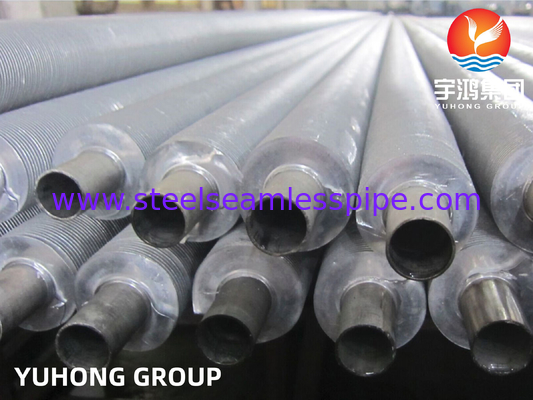

थर्मल एक्सचेंजर के लिए घाव L प्रकार के फिनेड ट्यूब
एल प्रकार की फिन ट्यूब एक प्रकार की हीट एक्सचेंजर ट्यूब है जिसका उपयोग विभिन्न उद्योगों जैसे पेट्रोकेमिकल, बिजली उत्पादन और हीटिंग एंड कूलिंग अनुप्रयोगों में किया जाता है।इसके नाम में "एल" पंखों के आकार को संदर्भित करता है जो ट्यूब से जुड़े होते हैंये पंख आयताकार आकार के होते हैं और 90 डिग्री के कोण पर ट्यूब से जुड़े होते हैं, जिससे इसे 'एल' आकार मिलता है। यह डिजाइन ट्यूब के सतह क्षेत्र को बढ़ाता है,इस प्रकार इसकी गर्मी हस्तांतरण दक्षता में सुधारट्यूबों को आमतौर पर तांबे, एल्यूमीनियम या स्टेनलेस स्टील जैसी सामग्री से बनाया जाता है, जो आवेदन की विशिष्ट आवश्यकताओं के आधार पर होता है।
केएल प्रकार के पंख वाले ट्यूब एक प्रकार के घुमावदार पंख वाले ट्यूब है। पंखों को घुमाव से पहले, आधार ट्यूब पर पैटर्न घुमाएं, या घुमावदार के लिए एक ब्लेड जोड़ें, आधार ट्यूब पर घुमाएं,और पीछे के ब्लेड का उपयोग करें घुमाव से बनाई गई एक पंख वाली ट्यूब, एक ही समय में घूंघट और घुमावदार।
केएल प्रकार के फिन्डेड ट्यूब में पंखों और ट्यूब के बीच अधिकतम सतह संपर्क होता है, जो पूर्व-कुंडल ट्यूब के चारों ओर हेलिकल रूप से बनने वाली पंखों की पट्टियों के तनाव से सुनिश्चित होता है।बेहतर बंधन और गर्मी हस्तांतरण प्रदान करनाकेएल प्रकार के फिनेड ट्यूब का अधिकतम कार्य तापमान 250°C तक पहुंच सकता है और अधिकतम कार्य दबाव 3.2 एमपीए तक पहुंच सकता है।
प्रकार एलएल फिनाइड ट्यूब एक फिनाइड ट्यूब है जिसमें फिनाइड पैरों को एलएल आकार (अतिक्रमण एलएल) में पूर्वनिर्मित किया जाता है और एल्यूमीनियम फिनाइड या तांबा फिनाइड की एक पट्टी तनाव के तहत बेस ट्यूब पर लगाई जाती है।हालांकि, पैरों को पूर्व-निर्मित किया जाता है ताकि एक पैर दूसरे पर ओवरलैप हो, जिससे बेस ट्यूब की सुरक्षा और फिनेड ट्यूब का थर्मल संपर्क क्षेत्र बढ़ जाता है।वायु पूर्व-हीटर., अधिकतम संचालन तापमान 180 °C तक पहुंच सकता है।
"एलएल" के आकार के पंखों के डिजाइन में आपस में बंधे पंख होते हैं जो आंदोलन और पृथक्करण को रोकने के लिए एक साथ घुमाए जाते हैं। पंख पूरे ट्यूब की रक्षा करते हैं,सीमलेस स्टील ट्यूब ट्यूब की सतह के लंबवत "एलएल" के आकार के पतंगों के साथ चिकनी फ्लैट पंख हवा/गैस प्रवाह के लिए बहुत कम प्रतिरोध प्रदान करते हैं और यह सुनिश्चित करते हैं कि फोल्डिंग को न्यूनतम रखा जाएपंखुड़ी का निचला भाग बेस ट्यूब के संपर्क में होता है और पंखुड़ी की लंबाई पर एक पूर्ण जैकेट प्रदान करता है। इसलिए इसका नाम उन अनुप्रयोगों पर लागू होता है जहां संक्षारण एक कारक है।यह एलएल प्रकार फिनड ट्यूब अक्सर संक्षारक वातावरण में अधिक महंगे बाहर निकाले हुए पंखों के विकल्प के रूप में प्रयोग किया जाता है.
एक ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी स्थानांतरित करना हम में से कई पंख वाले ट्यूबों का उपयोग करने का कारण है।
लेकिन आप पूछ सकते हैं, एक पंखुड़ी ट्यूब का उपयोग करने का मुख्य लाभ क्या है? आप सिर्फ एक नियमित ट्यूब का उपयोग क्यों नहीं कर सकते हैं यह स्थानांतरण करने के लिए? ठीक है आप कर सकते हैं लेकिन दर बहुत धीमी होगी।
पंख वाली नली का उपयोग न करने से बाहरी सतह का क्षेत्रफल आंतरिक सतह के क्षेत्रफल से काफी बड़ा नहीं होता है।सबसे कम गर्मी हस्तांतरण गुणांक के साथ तरल पदार्थ समग्र गर्मी हस्तांतरण दर निर्धारित करेगा. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
पंखुड़ी वाली नलिकाएं सतह के बाहर बढ़ जाती हैं। पंखुड़ी वाली नलिकाओं के साथ, यह समग्र गर्मी हस्तांतरण दर को बढ़ाता है।इससे किसी विशेष अनुप्रयोग के लिए आवश्यक ट्यूबों की कुल संख्या कम हो जाती है, जिससे उपकरण का कुल आकार भी कम हो जाता है और दीर्घकालिक रूप से परियोजना की लागत कम हो सकती है।कई अनुप्रयोगों में, एक फिनेड ट्यूब छह या अधिक नंगे ट्यूबों की जगह एक तिहाई से कम लागत और एक चौथाई से कम मात्रा में लेता है।
ऐसे अनुप्रयोगों के लिए, जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल पदार्थ से ठंडे तरल पदार्थ में गर्मी का हस्तांतरण शामिल है, फिन ट्यूब का उपयोग किया जाता है।जहां द्रवों में से एक हवा या कोई अन्य गैस है, हवा की ओर गर्मी हस्तांतरण गुणांक बहुत कम होगा, इसलिए अतिरिक्त गर्मी हस्तांतरण सतह क्षेत्र या फिन ट्यूब एक्सचेंजर बहुत उपयोगी है।एक पंख ट्यूब एक्सचेंजर के समग्र पैटर्न प्रवाह अक्सर क्रॉसफ्लो है, हालांकि, यह समानांतर प्रवाह या प्रतिप्रवाह भी हो सकता है।
पंखों का उपयोग हीट एक्सचेंजर ट्यूबिंग के प्रभावी सतह क्षेत्र को बढ़ाने के लिए किया जाता है।जब पाइपों के बाहर गर्मी हस्तांतरण गुणांक अंदर की तुलना में काफी कम हो तो फिनड ट्यूबों का उपयोग किया जाता हैदूसरे शब्दों में, तरल से गैस, वाष्प से गैस, जैसे कि भाप से हवा हीट एक्सचेंजर और थर्मिक फ्लूइड से हवा हीट एक्सचेंजर में गर्मी स्थानांतरित।
जिस दर से ऐसा तापान्तरण हो सकता है, वह तीन कारकों पर निर्भर करता है, दो तरल पदार्थों के बीच तापमान अंतर।[2] प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक; और [3] सतह क्षेत्र जिसे प्रत्येक द्रव के संपर्क में है।
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार की पंखुड़ी नली | 16-63 | 2.1-5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6-2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 30 अगस्त | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
