| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| मॉडल संख्या: | ASME SA516 Gr.70N |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई लकड़ी का मामला / फूस / अनुकूलित |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| विनिर्देश: | एएसएमई SA516 | एनडीटी: | यूटी, पीटी एमटी |
|---|---|---|---|
| ग्रेड: | 70एन | आवेदन: | हीट एक्सचेंजर, बॉयलर, प्रेशर वेसल, केमिकल रिएक्टर, पावर प्लांट, एनर्जी, पेट्रोकेमिकल |
| प्रमुखता देना: | ASME SA516 बॉयलर ट्यूब शीट,औद्योगिक हीट एक्सचेंजर ट्यूब शीट |
||

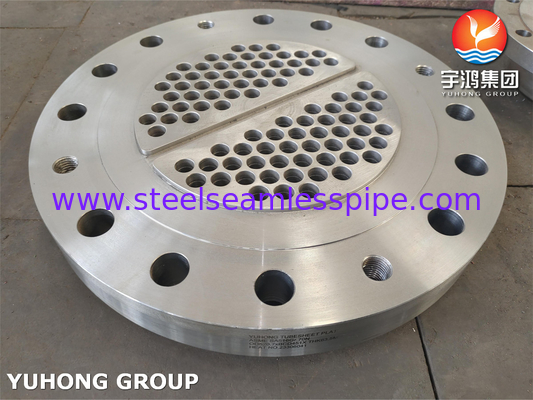

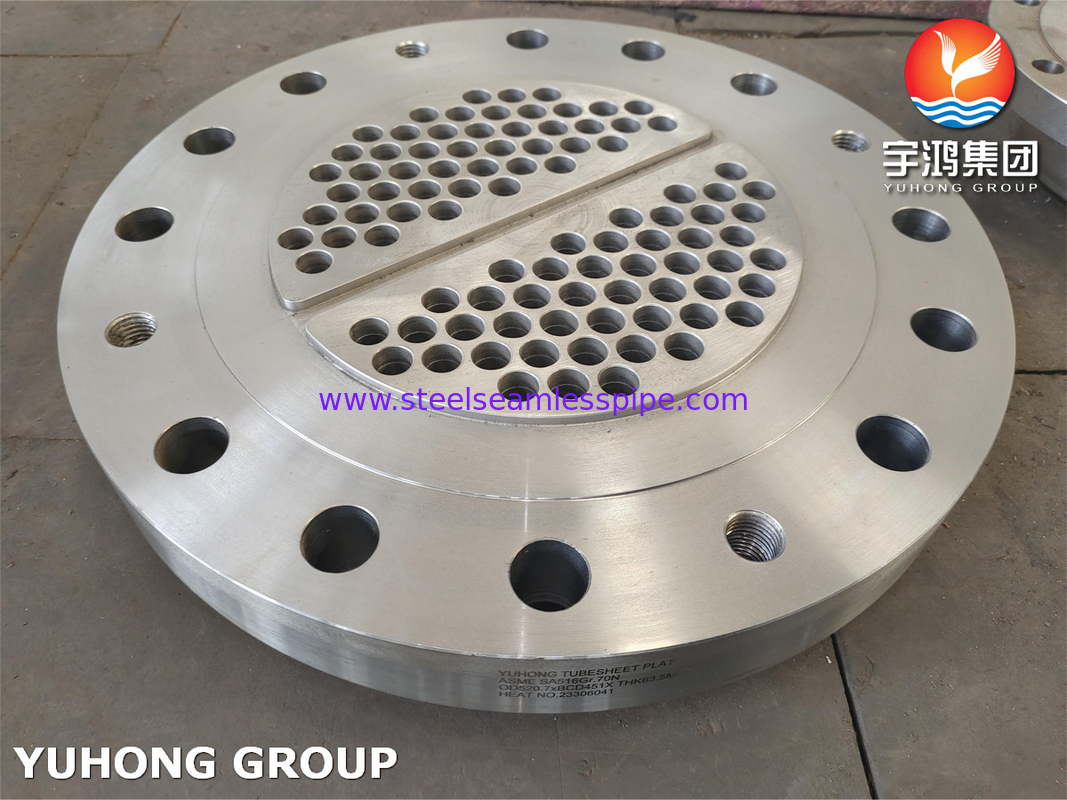

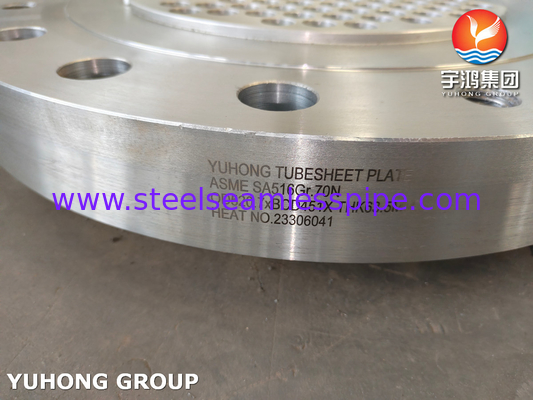

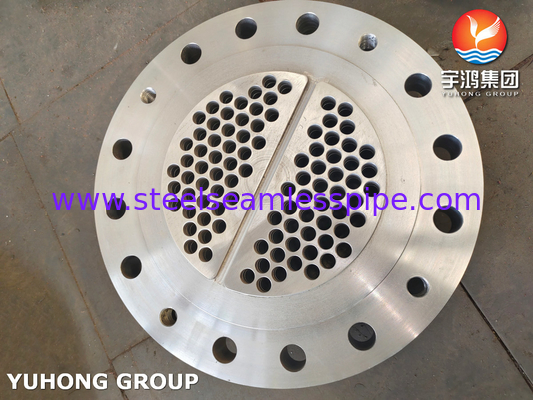

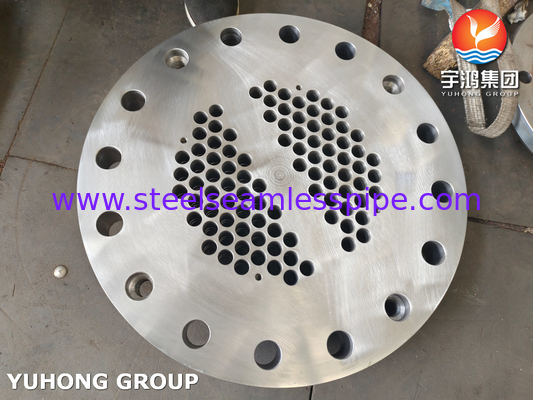

गर्मी एक्सचेंजर के लिए ASME SA516 Gr.70N कार्बन स्टील ट्यूब शीट प्लेट
ट्यूब शीट्स का व्यापक रूप से विभिन्न प्रकार के औद्योगिक अनुप्रयोगों में उपयोग किया जाता है, जिसमें शेल और ट्यूब हीट एक्सचेंजर, बॉयलर, दबाव पोत, स्टीम टर्बाइन,और बड़े केंद्रीय वातानुकूलन प्रणाली.
दूसरी ओर, अनुकूलित उच्च परिशुद्धता वाले ट्यूब शीट मुख्य रूप से शेल और ट्यूब हीट एक्सचेंजर, बॉयलर, दबाव पोत, कंडेनसर,केंद्रीय वातानुकूलन प्रणालीइन ट्यूब शीटों का महत्वपूर्ण कार्य स्थिर खोल और ट्यूब इकाइयों के लिए समर्थन प्रदान करना है।
अपनी धातु संरचना के कारण, ट्यूबशीट में उत्कृष्ट कठोरता और ताप संवाहक प्रदर्शन होता है।
SA516 ग्रेड 70 सामान्य अनुरोध सामान्य यदि मोटाई 40 मिमी से अधिक है, यदि नहीं, गर्म लुढ़काया या नियंत्रण लुढ़काया स्टेशन में गैंगस्टील सामान्य वितरण।70+N या A516gr70N का अर्थ है कि किसी भी मोटाई में स्टील ग्रेड को सामान्य किया जाना चाहिए.
जहां फ्लोटिंग सिर हीट एक्सचेंजर में स्थित स्थिर ट्यूबशीट है?
शेल के पीछे के हेडर के अंत में ट्यूब शीट शेल की तुलना में थोड़ा छोटा व्यास है, जिससे बंडल को शेल के माध्यम से खींचा जा सकता है।एक तैरते सिर का उपयोग करने का मतलब है कि थर्मल विस्तार के लिए अनुमति दी जा सकती है और ट्यूब बंडल सफाई के लिए हटाया जा सकता है.
A516 GR की रासायनिक संरचना70
|
सी |
हाँ |
एमएन |
पी |
एस |
अल |
सीआर |
कु |
नि |
मो |
एनबी |
टि |
वी |
|
0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
0.02 (मिनट) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
समकक्ष सामग्री
| ब्रिटिश मानक | यूरोपीय मानक | एएसटीएम/एएसएमई |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - ग्रेड 70 |
यांत्रिक आवश्यकताएं
| यांत्रिक गुण | मूल्य |
|---|---|
| तन्यता शक्ति, एमपीए (केएसआई) | 485-620 (70-90) |
| दक्षता शक्ति, मिन एमपीए (केएसआई) | 260 (38) |
| लम्बाई न्यूनतम, % 200 मिमी (8 इंच) | 17 |
| लम्बाई न्यूनतम, % 50 मिमी (2 इंच) | 21 |
अनुप्रयोग:
-बॉयलर
- हीटर
- स्तंभ
- पकवान समाप्त होता है
- फिल्टर
- हीट एक्सचेंजर
- पाइपलाइन
-दबाव के पात्र
- तेल क्षेत्र के निर्माण
- फ्लैंग्स
- वाल्व
- भंडारण टैंक
