| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| मॉडल संख्या: | ASME SA516 Gr.70N |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई लकड़ी का मामला / फूस / अनुकूलित |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| विनिर्देश: | ASME SA516-2021 | एनडीटी: | यूटी, पीटी एमटी |
|---|---|---|---|
| ग्रेड: | 70एन | आवेदन: | हीट एक्सचेंजर, बॉयलर, प्रेशर वेसल, केमिकल रिएक्टर, पावर प्लांट, एनर्जी, पेट्रोकेमिकल |
| प्रमुखता देना: | कार्बन स्टील स्टेशनरी ट्यूबशीट,Gr.70N हीट एक्सचेंजर ट्यूबशीट,प्रेसिजन बॉयलर ट्यूबशीट |
||

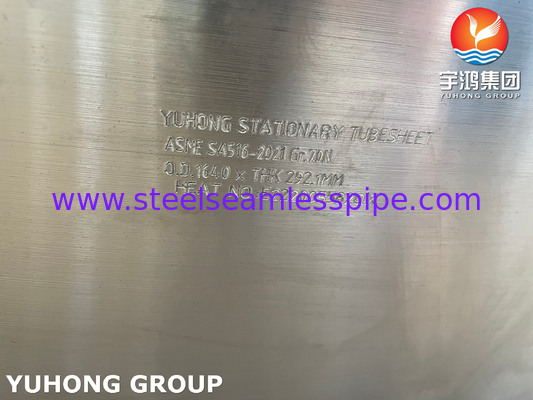

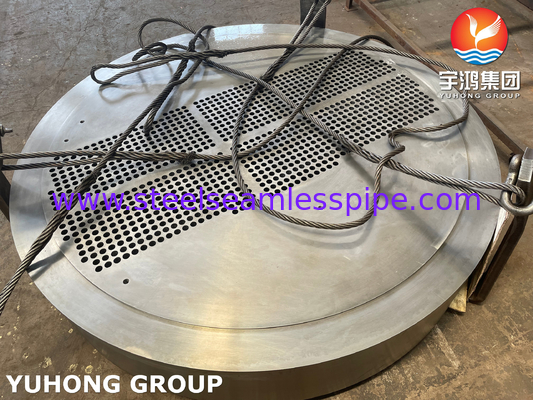

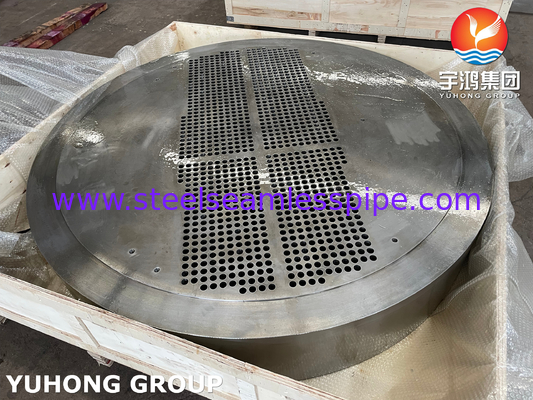

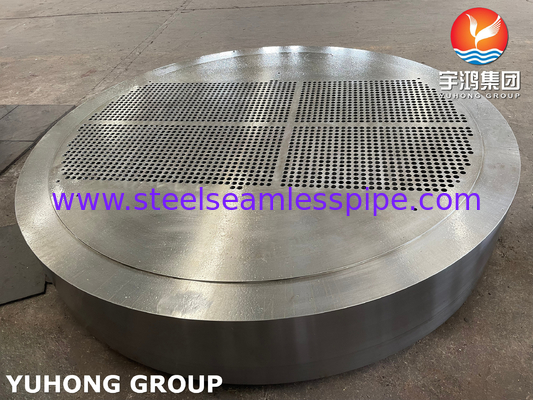

उच्च वेल्डेबिलिटी वाले बॉयलरों के लिए ASME SA516 Gr.70N स्टेशनरी ट्यूब शीट
ट्यूब शीट्स का व्यापक रूप से विभिन्न प्रकार के औद्योगिक अनुप्रयोगों में उपयोग किया जाता है, जिसमें शेल और ट्यूब हीट एक्सचेंजर, बॉयलर, दबाव पोत, स्टीम टर्बाइन,और बड़े केंद्रीय वातानुकूलन प्रणाली.
दूसरी ओर, अनुकूलित उच्च परिशुद्धता वाले ट्यूब शीट मुख्य रूप से शेल और ट्यूब हीट एक्सचेंजर, बॉयलर, दबाव पोत, कंडेनसर,केंद्रीय वातानुकूलन प्रणालीइन ट्यूब शीटों का महत्वपूर्ण कार्य स्थिर खोल और ट्यूब इकाइयों के लिए समर्थन प्रदान करना है।
अपनी धातु संरचना के कारण, ट्यूबशीट में उत्कृष्ट कठोरता और ताप संवाहक प्रदर्शन होता है।
एक SA516 Gr.70N स्थिर ट्यूब शीट गर्मी एक्सचेंजर और दबाव पोत में इस्तेमाल किया एक घटक है। यह SA516 ग्रेड 70N कार्बन स्टील से बना है,जो एक उच्च शक्ति वाली सामग्री है जिसका उपयोग सामान्यतः दबाव वाले पात्रों के निर्माण में इसकी उत्कृष्ट कठोरता और वेल्डेबिलिटी के कारण किया जाता है.
ट्यूब शीट को हीट एक्सचेंजर ट्यूबों को जगह पर रखने और ट्यूबों और हीट एक्सचेंजर के खोल के बीच एक सील प्रदान करने के लिए डिज़ाइन किया गया है।स्थिर ट्यूब शीट आमतौर पर गर्मी एक्सचेंजर के खोल पर वेल्डेड या बोल्ट किया जाता है और ट्यूबों के लिए एक निश्चित बिंदु के रूप में कार्य करता है.
SA516 ग्रेड 70 सामान्य अनुरोध सामान्य यदि मोटाई 40 मिमी से अधिक है, यदि नहीं, गर्म लुढ़काया या नियंत्रण लुढ़काया स्टेशन में गैंगस्टील सामान्य वितरण।70+N या A516gr70N का अर्थ है कि स्टील ग्रेड किसी भी मोटाई में सामान्य होना चाहिए.
SA 516 GR.70 बनाम 70N
SA 516 GR.70 और 70N दबाव वाहिकाओं के ग्रेड हैं जिन्हें कुछ विशेषताओं के आधार पर अलग किया जा सकता है।
GR.70N एक सामान्यीकृत अवस्था में धातु है। GR.70 को सामान्यीकरण प्रक्रिया के अधीन नहीं किया जाता है।
सामान्यीकृत 70N ग्रेड में A516 70 सामग्री की तुलना में बेहतर लचीलापन और कठोरता है।
कहाँ फ्लोटिंग सिर हीट एक्सचेंजर में स्थित स्थिर ट्यूब शीट है?
शेल के पीछे के हेडर के अंत में ट्यूब शीट शेल की तुलना में थोड़ा छोटा व्यास है, जिससे बंडल को शेल के माध्यम से खींचा जा सकता है।एक तैरते सिर का उपयोग करने का मतलब है कि थर्मल विस्तार के लिए अनुमति दी जा सकती है और ट्यूब बंडल सफाई के लिए हटाया जा सकता है.
A516 GR की रासायनिक संरचना70
|
सी |
हाँ |
एमएन |
पी |
एस |
अल |
सीआर |
कु |
नि |
मो |
एनबी |
टि |
वी |
|
0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
0.02 (मिनट) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
समकक्ष सामग्री
| ब्रिटिश मानक | यूरोपीय मानक | एएसटीएम/एएसएमई |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - ग्रेड 70 |
यांत्रिक आवश्यकताएं
| यांत्रिक गुण | मूल्य |
|---|---|
| तन्यता शक्ति, एमपीए (केएसआई) | 485-620 (70-90) |
| दक्षता शक्ति, मिन एमपीए (केएसआई) | 260 (38) |
| लम्बाई न्यूनतम, % 200 मिमी (8 इंच) | 17 |
| लम्बाई न्यूनतम, % 50 मिमी (2 इंच) | 21 |
अनुप्रयोग:
-बॉयलर
- हीटर
- स्तंभ
- पकवान समाप्त होता है
- फिल्टर
- हीट एक्सचेंजर
- पाइपलाइन
-दबाव के पात्र
- तेल क्षेत्र के निर्माण
- फ्लैंग्स
- वाल्व
- भंडारण टैंक
