| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| मॉडल संख्या: | A182 F316L |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | आवश्यकताओं/लकड़ी के मामले पैकिंग |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 पीसीएस प्रति माह |
| विनिर्देश: | एएसटीएम A182/ASME SA182 | ग्रेड: | F316L |
|---|---|---|---|
| एनडीटी: | यूटी, पीटी, एमटी | आकार: | सिलेंडर |
| आवेदन: | हीट एक्सचेंजर, बॉयलर, प्रेशर वेसल, केमिकल रिएक्टर, पावर प्लांट, एनर्जी, पेट्रोकेमिकल | आकार: | ग्राहक के चित्र के अनुसार |
| प्रमुखता देना: | सिलेंडर एक्सचेंजर ट्यूब शीट,1.4404 हीट एक्सचेंजर ट्यूबशीट,स्टेनलेस स्टील हीट एक्सचेंजर ट्यूबशीट: |
||
ASTM A182 F316L 1.4404 जंग प्रतिरोधट्यूबशीट मبادل तापारी

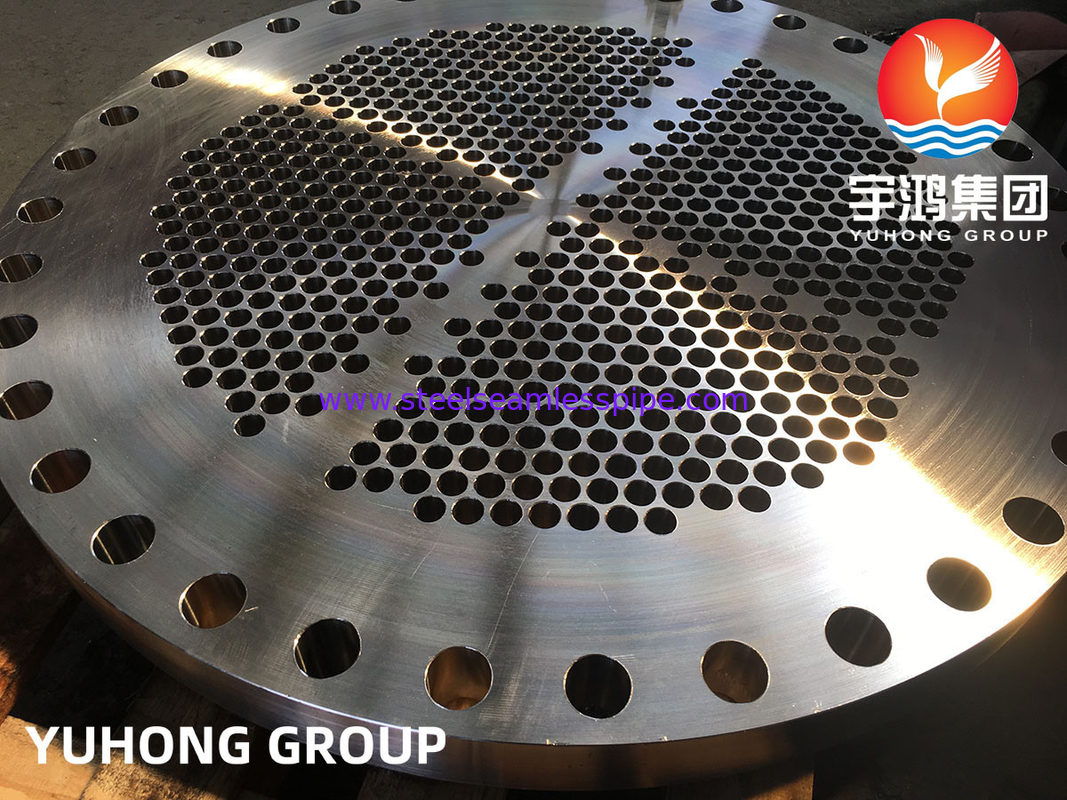

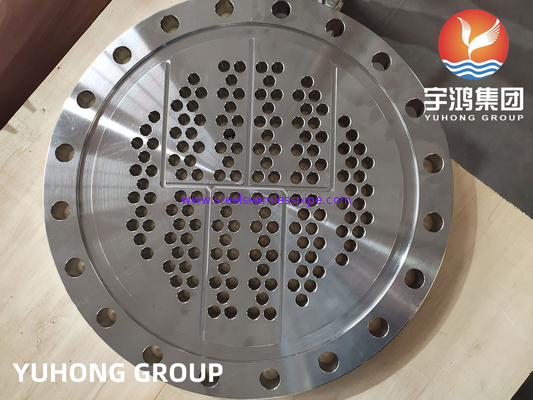

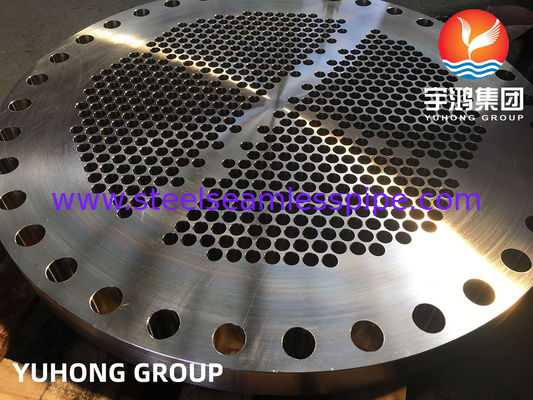

एक ट्यूबशीट एक प्लेट, शीट या बुलचेड है जो पाइप या ट्यूबों को स्वीकार करने के लिए डिज़ाइन किए गए छेद के पैटर्न के साथ छिद्रित है।इन चादरों का उपयोग हीट एक्सचेंजर्स और बॉयलरों में ट्यूबों को समर्थन और अलग करने या फिल्टर तत्वों को समर्थन देने के लिए किया जाता है.
आवेदन के आधार पर, एक ट्यूब शीट विभिन्न धातुओं या राल कंपोजिट या प्लास्टिक से बनाई जा सकती है।
शीट ट्यूब को एक आवरण सामग्री से ढका जा सकता है जो संक्षारण बाधा और इन्सुलेटर के रूप में कार्य करता है और एक गैल्वानिक एनोड से भी लैस किया जा सकता है।
ट्यूब शीटों का उपयोग गर्मी विनिमय अनुप्रयोगों में जोड़े में या एकल रूप से फ़िल्टर में समर्थन तत्वों के लिए किया जा सकता है।
हीट एक्सचेंजर क्या है?
एक हीट एक्सचेंजर को किसी भी उपकरण के रूप में परिभाषित किया जा सकता है जो एक तरल पदार्थ से दूसरे या एक तरल पदार्थ और पर्यावरण से या उसके लिए गर्मी स्थानांतरित करता है।वे विशेष रूप से एक ठोस सतह पर एक तरल पदार्थ से दूसरे तरल पदार्थ में गर्मी के कुशल हस्तांतरण के लिए डिज़ाइन किए गए हैं.
एक्सचेंजर प्रकार
हीट एक्सचेंजर का प्रकार चुनें।
यू-ट्यूब में केवल एक ट्यूबशीट होती है। ट्यूबों को "यू" के रूप में घुमाया जाता है। बंडल को रखरखाव के लिए हटाया जा सकता है, लेकिन घुमाव के कारण ट्यूब के अंदर को साफ करना कठिन है।
तयदो ट्यूब शीट हैं जो एक्सचेंजर के प्रत्येक छोर पर तय हैं और एक दूसरे से सीधे ट्यूबों से जुड़े हैं। दोनों ट्यूब शीट स्थिर हैं,तो अंतर थर्मल विस्तार खोल और ट्यूबों के बीच विकसित कर सकते हैं. थर्मल वृद्धि को अवशोषित करने के लिए कभी-कभी एक विस्तार जोड़ की आवश्यकता होती है। आपको विस्तार जोड़ों पर परिमित तत्व विश्लेषण (YUHONG) करने के लिए एक निश्चित प्रकार के ट्यूबशीट एक्सचेंजर का चयन करना चाहिए।
तैरता हुआएक ट्यूब शीट है कि तय है (स्थिर) और एक है कि स्वतंत्र रूप से स्थानांतरित करने के लिए है। क्योंकि एक ट्यूब शीटफ्लोट,इस श्रेणी के एक्सचेंजर सबसे बहुमुखी और सबसे महंगे हैं।यू-ट्यूब एक्सचेंजर की तुलना में ट्यूबों को भी आसानी से साफ किया जा सकता है.
स्टेनलेस स्टील 316L रासायनिक संरचना %
| सी | एमएन | पी | एस |
| ≤0.03 | ≤2.00 | ≤0.045 | ≤0.03 |
| हाँ | सीआर | मो | नि |
| ≤0.75 | 16.00~18.00 | 2.00~3.00 | 10.00~14.00 |
ट्यूब शीट की सामग्री क्या है?
ये आमतौर पर कम कार्बन स्टील सामग्री से बने होते हैं, जिसमें द्रव के दबाव के आधार पर भिन्न मोटाई होती है।) ट्यूब शीट को स्टेनलेस स्टील या अन्य सुपर लेग्स से लेपित किया जा सकता है या पूरी तरह से स्टेनलेस स्टील या सुपर लेग्स से बना हो सकता है।.
ट्यूबशीट विश्लेषण विधिः
विश्लेषण के लिए उपयोग करने के लिए मानक प्रदर्शित करता हैः
टीईएमए - ट्यूबलर एक्सचेंजर निर्माता संघ
एएसएमई - एएसएमई सेक्शन VIII, डिवीजन 1, सेक्शन UHX या एएसएमई सेक्शन VIII, डिवीजन 2, भाग 4
डिजाइन कोड में चयनित विकल्प यह निर्धारित करता है कि सॉफ्टवेयर डिवीजन 1 या डिवीजन 2 का उपयोग करता है या नहीं।
पीडी 5500 (ब्रिटिश कोड) - ब्रिटिश दबाव पोत कोड, धारा 3.9, फ्लैट हीट एक्सचेंजर ट्यूब शीट्स
EN-13445
अनुप्रयोग:
1पेट्रोकेमिकल उद्योग
2औषधि उद्योग
3खाद्य उद्योग
4विमानन और एयरोस्पेस उद्योग
5वास्तुकला सजावट उद्योग
6. तेल और गैस उद्योग
7. हीट एक्सचेंजर पार्ट्स
