| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API , ABS, DNV, GL , LR, NK |
| मॉडल संख्या: | एएसटीएम ए105 / ए105एन |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-लकड़ी के मामले पैकिंग/लोहे के मामले पैकिंग |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | ग्राहक की आवश्यकता के अनुसार |

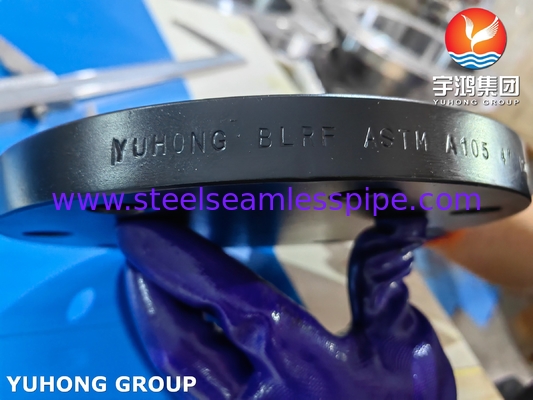

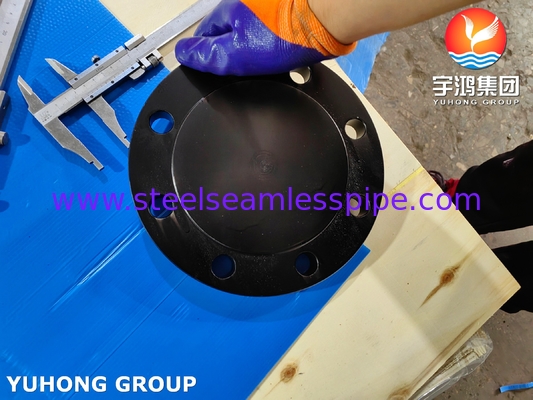

| Product Name: | Low Carbon Steel Blind Flange | Standard: | ASTM A105 |
|---|---|---|---|
| Material Grade: | A105N | Face Type: | RF, FF, RTJ, etc. |
| Surface: | Blackening/phosphating treatment/Sandblasting+Painting | Pressure: | 150LB-2500LB / PN6-PN40 |
| प्रमुखता देना: | आरएफ फेस कार्बन स्टील ब्लाइंड निकला हुआ किनारा,जाली कार्बन स्टील ब्लाइंड निकला हुआ किनारा,ए 105 एन आरएफ निकला हुआ किनारा |
||
उच्च दबाव पाइपलाइन प्रणालियों के लिए एएसटीएम ए 105 कार्बन स्टील फ्लैंग्स
परिचय:
कठोर फोर्जिंग प्रक्रियाओं के माध्यम से निर्मित, A105 flanges पेट्रोलियम, रासायनिक, और बिजली उद्योगों में उच्च दबाव, उच्च तापमान अनुप्रयोगों के लिए इंजीनियर कर रहे हैं।-29°C से 425°C तापमान प्रतिरोधी, और NACE अनुपालन, वे पाइपलाइन कनेक्शन के लिए विश्वसनीयता मानकों को फिर से परिभाषित करते हैं।
तकनीकी लाभों को चित्रित करना
1सामग्री प्रदर्शन
उच्च शक्ति और कठोरता:
सामान्यीकरण उपचार (A105N) अनाज संरचना को परिष्कृत करता है, तन्यता शक्ति ≥485 एमपीए, कठोरता ≤187 एचबी, और लम्बाई ≥22% प्रदान करता है जो कास्ट स्टील फ्लैंग्स के थकान जीवन से बहुत अधिक है।
संक्षारण प्रतिरोध की गारंटीः
एचआईसी (हाइड्रोजन-प्रेरित क्रैकिंग) और एसएससी (सल्फाइड तनाव संक्षारण) परीक्षणों को पास करता है, जो आईएसओ 15156/एनएसीई एमआर0175 के अनुरूप है, जो सल्फर युक्त तेल/गैस वातावरण में विश्वसनीयता सुनिश्चित करता है।
2परिशुद्धता विनिर्माण
बंद-मृत्यु फोर्जिंग प्रौद्योगिकीः
फ्लैंज के समोच्च के साथ अनाज प्रवाह को संरेखित करने के लिए सटीक मोल्ड का उपयोग करता है, 30% तक दबाव क्षमता को बढ़ाकर छिद्र और अलगाव को समाप्त करता है।
पूर्ण सीएनसी मशीनिंग:
सील सतह की मोटाई ≤Ra 3.2 μm, बोल्ट छेद की स्थिति की सटीकता ±0.05 मिमी, शून्य लीक सील की गारंटी देता है।
3. हल्के डिजाइन
इसका वजन समकक्ष कास्ट स्टील फ्लैंग्स का केवल 70% है, जिससे स्थापना प्रयास और रसद लागत में कमी आती है।
गुणवत्ता आश्वासनः प्रमाणन और निरीक्षण
दोहरी अंतर्राष्ट्रीय प्रमाणपत्रः
ASME B16.5 (अमेरिका), EN1092-1 (यूरोपीय संघ) और HG/T20615 (CN) के अनुरूप, जो PN6?? PN100/Class 150?? 2500 दबाव रेटिंग को कवर करता है।
अंत से अंत तक गुणवत्ता नियंत्रणः
स्पेक्ट्रोमेट्री (रचना) → अल्ट्रासोनिक परीक्षण (दोष) → कठोरता परीक्षण (एचबी 140180)
प्रलेखनः
इसमें EN 10204 3.1 सामग्री प्रमाण पत्र और यदि आवश्यक हो तो तीसरे पक्ष के परीक्षण रिपोर्ट शामिल हैं।
कार्बन स्टील के फ्लैंज के प्रकार
| A105 कार्बन स्टील फ्लैंज के प्रकार | आकार | |
| कार्बन स्टील स्लिप-ऑन फ्लैंग्स | कार्बन स्टील वेल्ड नेक फ्लैंग्स | 1/2′′ 48′′ |
| कार्बन स्टील के थ्रेडेड फ्लैंग्स | कार्बन स्टील सॉकेट वेल्ड फ्लैंग्स | |
| कार्बन स्टील प्लेट फ्लैंग्स | कार्बन स्टील कम करने वाले फ्लैंग्स | |
| कार्बन स्टील के लैप संयुक्त फ्लैंग्स | कार्बन स्टील के ब्लाइंड फ्लैंग्स | |
| कार्बन स्टील के वर्ग फ्लैंग्स | कार्बन स्टील रिंग प्रकार संयुक्त फ्लैंग्स | |
| कार्बन स्टील के फोर्गेड फ्लैंग्स | कार्बन स्टील के ओरिफिस फ्लैंग्स | |
एएसटीएम ए१०५ कार्बन स्टील की विशिष्ट रासायनिक संरचना (वजन में %)
| तत्व | संरचना (%) |
|---|---|
| कार्बन (सी) | 0.35 अधिकतम |
| मैंगनीज (Mn) | 0.60 ¢ 1.05 |
| फास्फोरस (पी) | 0.035 अधिकतम |
| सल्फर (S) | 0.040 अधिकतम |
| सिलिकॉन (Si) | 0.10 ¢ 0.35 |
| तांबा (Cu) | 0.40 अधिकतम (यदि निर्दिष्ट हो) |
| निकेल (Ni) | 0.40 अधिकतम (यदि निर्दिष्ट हो) |
| क्रोमियम (Cr) | 0.30 अधिकतम (यदि निर्दिष्ट हो) |
| मोलिब्डेनम (मो) | 0.12 अधिकतम (यदि निर्दिष्ट हो) |
| वैनेडियम (V) | 0.08 अधिकतम (यदि निर्दिष्ट हो) |
नोटःCu, Ni, Cr, Mo और V जैसे तत्वों को अवशिष्ट तत्व माना जाता है जब तक कि पूरक आवश्यकताओं (जैसे, S5, S6) द्वारा निर्दिष्ट न किया जाए।
एएसटीएम ए१०५ मैकेनिकल गुण
| संपत्ति | मूल्य |
|---|---|
| तन्य शक्ति | 485 MPa (70 ksi) मिनट |
| उपज शक्ति (0.2% ऑफसेट) | 250 MPa (36 ksi) मिनट |
| 50 मिमी (2 इंच) में लम्बाई | 22% मिनट |
| क्षेत्रफल में कमी | ३०% मिनट |
| कठोरता (ब्रिनेल) | 187 एचबी अधिकतम (या ~ 91 एचआरबी अधिकतम) |
ए१०५ कम कार्बन स्टील के अंधे फ्लैंज के अनुप्रयोग
| उद्योग | सामान्य परिदृश्य | ग्राहक लाभ |
|---|---|---|
| तेल एवं गैस | कुँए के सिर, तेल पाइपलाइन | सल्फर संक्षारण का प्रतिरोध करता है, हाइड्रोजन के भंगुर होने से रोकता है, रखरखाव चक्र 3 गुना बढ़ाता है |
| रासायनिक/औषधि | रिएक्टर पाइपिंग, एसिड/अलकली परिवहन | पीएच 2 12 क्षरण का सामना करता है, मध्यम शुद्धता सुनिश्चित करता है |
| ऊर्जा/जहाज निर्माण | बॉयलर फ़ीड वाटर, जहाज बालास्ट पाइप | -29 डिग्री सेल्सियस कम तापमान की कठोरता, पानी के हथौड़े के कंपन का विरोध करता है |
