| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| मॉडल संख्या: | ASTM A182 F316L स्टेनलेस स्टील ट्यूब शीट |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई लकड़ी के मामले / फूस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| उत्पाद का नाम: | स्टेनलेस स्टील ट्यूब शीट | मानक: | एएसटीएम ए 182, एएसएमई एसए 182 |
|---|---|---|---|
| सामग्री: | F316L / UNS S31603 / 1.4404 | आकार: | कस्टम कर सकते हैं, ड्राइंग के अनुसार |
| आवेदन: | ट्यूबलर हीट एक्सचेंजर, बॉयलर, दबाव पोत, भाप टरबाइन, बड़े केंद्रीय एयर कंडीशनिंग और अन्य उद्योग। | ||
| प्रमुखता देना: | स्टेनलेस स्टील ट्यूब शीट,ASTM A182 स्टेनलेस स्टील ट्यूब शीट,हीट एक्सचेंजर स्टेनलेस स्टील शीट F316L |
||

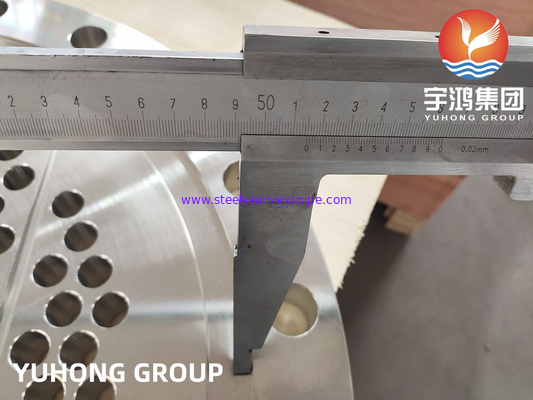

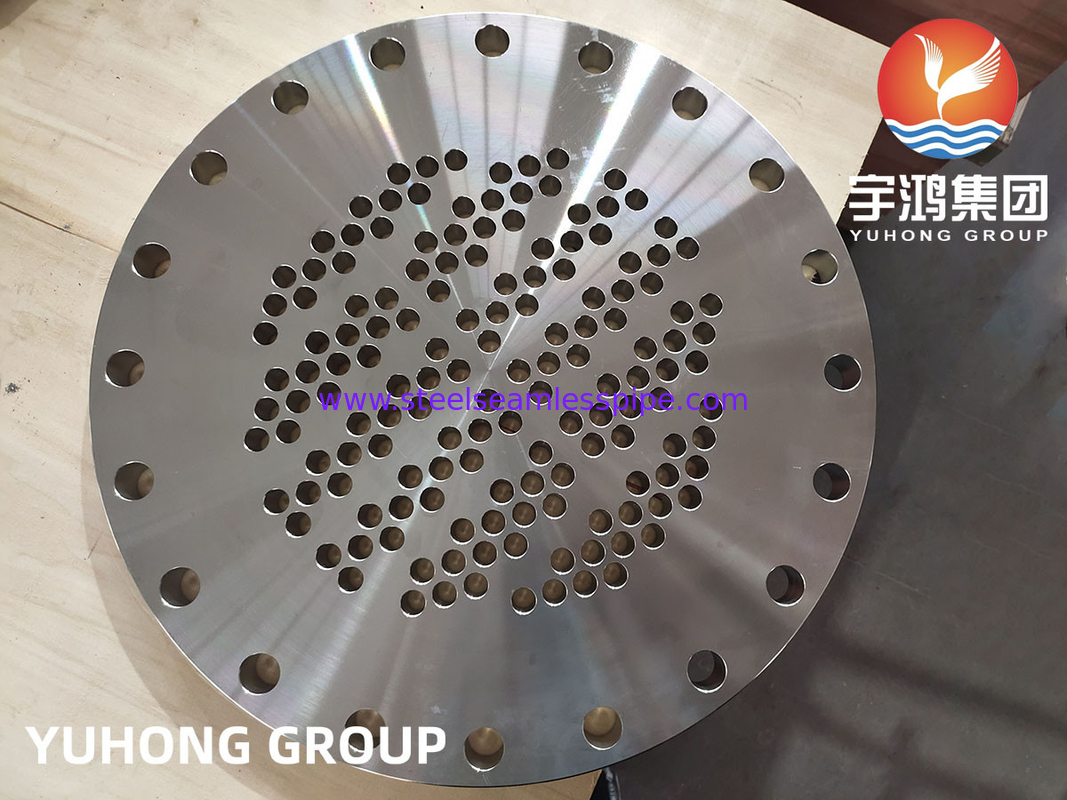

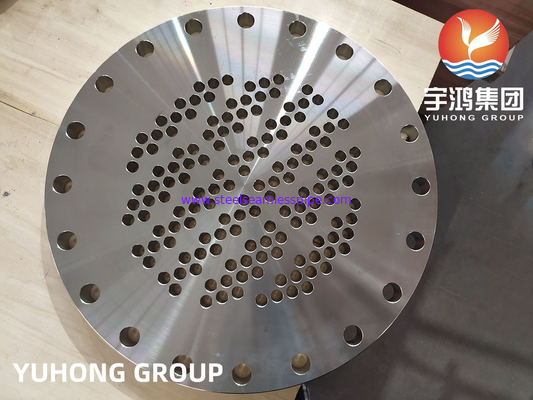

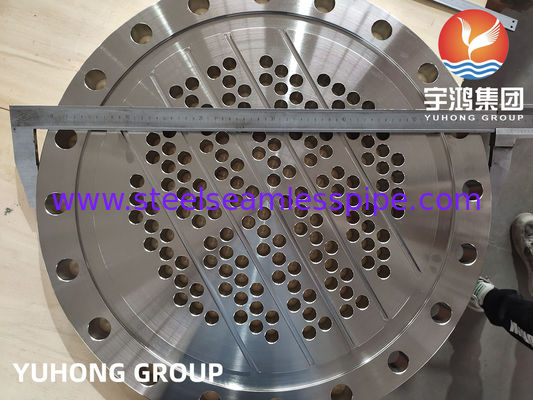

ASTM A182 F316L / UNS S31603 / 1.4404 हीट एक्सचेंजर के लिए स्टेनलेस स्टील ट्यूब शीट
ट्यूब शीट एक सपाट प्लेट या मोटी डिस्क है जिसमें ट्यूबों के छोरों को समायोजित करने के लिए छेद किए जाते हैं। यह एक हीट एक्सचेंजर में दो तरल पदार्थों को अलग करता है।और उनपर एक बड़ी आग चलती होगी. ट्यूब छेद ड्रिल और reamed किया जा सकता है और एक या अधिक ग्रूव के साथ मशीनीकृत किया जा सकता है। यह ट्यूबों के लिए एक समर्थन संरचना के रूप में कार्य करता है, गर्मी एक्सचेंजर या बॉयलर की अखंडता बनाए रखता है,और दो तरल पदार्थों के बीच रिसाव को रोकने में मदद करता हैविभिन्न कार्य वातावरण के अनुसार, ट्यूब शीट कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स, निकल मिश्र धातु और कुछ क्लैडिंग सामग्री से बनाई जा सकती है।
| सामग्री का प्रकार | तकनीकी आवश्यकताएं * के अनुसार |
| डुप्लेक्स स्टेनलेस स्टील | ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
| स्टेनलेस स्टील | ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
| कार्बन स्टील | ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
| मिश्र धातु स्टील | ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
| गैर लौह | |
| टाइटेनियम | ASTM/ASME SB381, Gr.1, ग्र.2, ग्र.5, ग्र.7, ग्र.12, ग्र.16 |
| तांबा निकेल | ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
| पीतल, अल-पीतल | ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
| निकेल मिश्र धातु | ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625 |
| मिश्र धातु 20 | ASTM/ASME SB472 UNS 8020 |
| हैस्टेलॉय | ASTM/ASME SB564, UNS10276 (C 276) |
| क्लैडेड सामग्री | ASTM/ASME SB898, SB263, SB264 या उससे अधिक धमाकेदार आवरण, 2 में 1 या 3 में 1 सामग्री बनाने के लिए |
| टाइटेनियम-स्टील, निकेल-स्टील, टाइटेनियम-कॉपर, स्टेनलेस स्टील- कार्बन स्टील, मिश्र धातु- स्टील आदि |
खोल और ट्यूब एक्सचेंजर चार मुख्य भागों से बना हैः
फ्रंट हेडर यह वह जगह है जहां द्रव एक्सचेंजर के ट्यूबसाइड में प्रवेश करता है। इसे कभी-कभी स्टेशनरी हेडर कहा जाता है।
रियर हेडर यह वह स्थान है जहां ट्यूबसाइड तरल पदार्थ एक्सचेंजर को छोड़ देता है या जहां इसे कई ट्यूबसाइड पास वाले एक्सचेंजर में फ्रंट हेडर में वापस कर दिया जाता है।
ट्यूब बंडल में ट्यूब शामिल हैं,ट्यूब शीट,बफ़रऔर बंडल को एक साथ रखने के लिए छड़ें आदि बांधें।
शेल में ट्यूब बंडल होता है।
औद्योगिक प्रक्रिया अनुप्रयोगों के भीतर उपयोग में आने वाले सबसे आम हीट एक्सचेंजर में से एक है शेल एंड ट्यूब हीट एक्सचेंजर।
वे कई आकारों और आकारों में उपलब्ध हैं और 150 से अधिक वर्षों से उद्योग में उपयोग किए जाते हैं।
उप-डिज़ाइन प्रकारः फिक्स्ड, यू-ट्यूब और फ्लोटिंग ट्यूबशीट। सभी के विविधताओं को प्रकार के रूप में दर्शाया जा सकता है ?? E, F, G, H, J, K या X.
मुख्य अनुप्रयोग ऐसे हैं जहां उच्च दबाव/तापमान प्रमुख विचार हैं।
बाहरी खोल जिसमें एक ट्यूब बंडल रहता है (ये पंख वाले, सादे आदि के रूप में कॉन्फ़िगर किए जा सकते हैं) जो प्रत्येक छोर पर एक ट्यूब शीट द्वारा सील किया जाता है जो
ट्यूबों और बाहरी खोल को अलग करता है।
आवेदन
जल निर्माण, जहाज निर्माण उद्योग, पेट्रो रसायन एवं गैस उद्योग, विद्युत उद्योग, वाल्व उद्योग तथा सामान्य पाइप कनेक्शन परियोजनाएं आदि।
