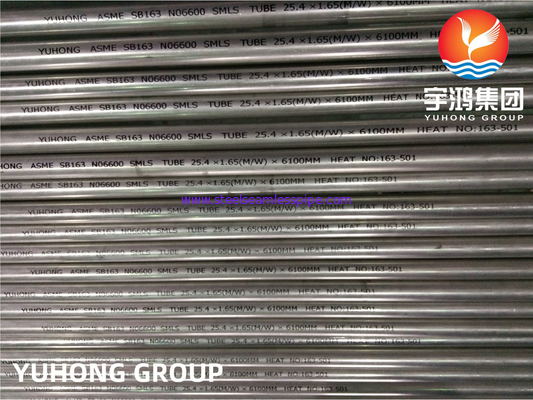

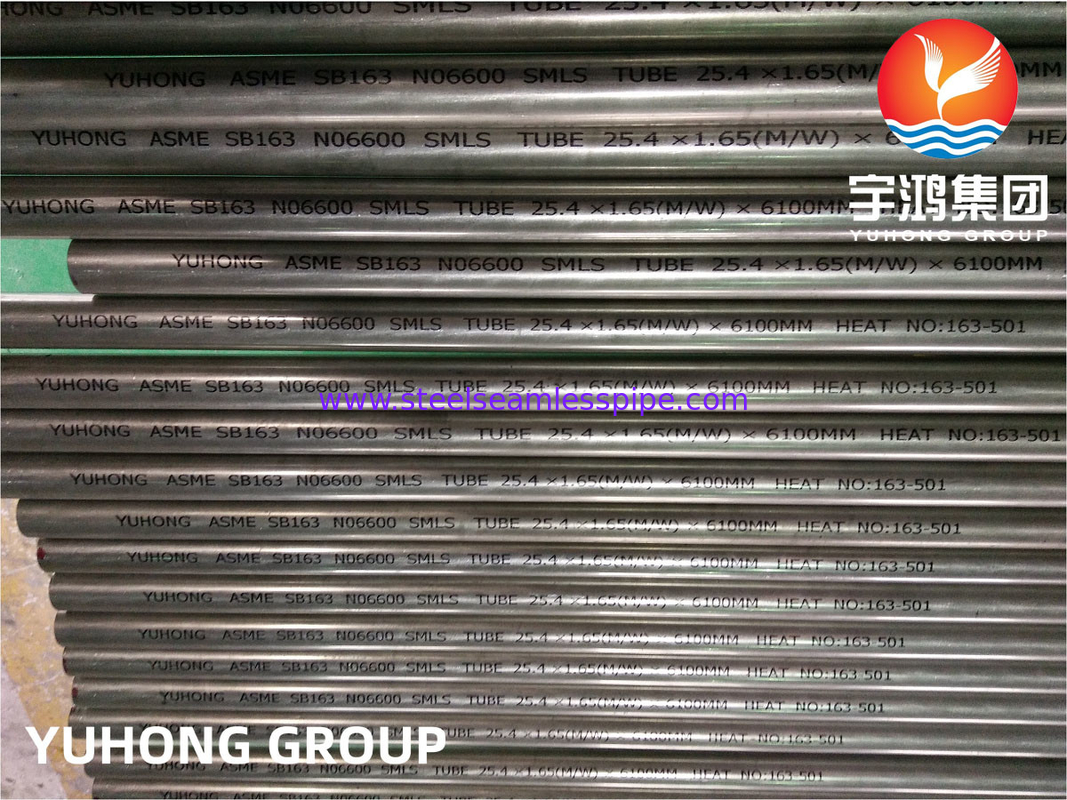

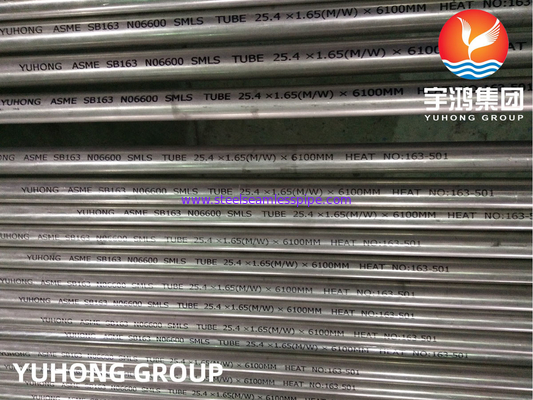

ASME SB163 Inconel 600 / UNS N06600 निकेल मिश्र धातु सीमलेस हीट एक्सचेंजर ट्यूब
अवलोकन:
इनकोनेल 600 एक निकल-क्रोमियम मिश्र धातु है जो उत्कृष्ट संक्षारण प्रतिरोध और उच्च तापमान स्थिरता प्रदान करती है।यह सामग्री उच्च तापमान पर ऑक्सीकरण और कार्बोराइजेशन के लिए अपनी ताकत और प्रतिरोध के लिए जाना जाता हैइनकोनेल 600 का उपयोग अक्सर उच्च तापमान अनुप्रयोगों में किया जाता है, जैसे कि रासायनिक प्रसंस्करण, पेट्रोकेमिकल शोधन और परमाणु ऊर्जा उत्पादन।
इनकोनेल 600 सीमलेस ट्यूबों का व्यापक रूप से गर्मी एक्सचेंजर, भट्ठी के घटकों और अन्य उच्च तापमान अनुप्रयोगों में उपयोग किया जाता है।ट्यूबों को एक निर्बाध एक्सट्रूज़न प्रक्रिया का उपयोग करके निर्मित किया जाता है जो एक समान दीवार मोटाई सुनिश्चित करता है, उच्च यांत्रिक शक्ति, और उत्कृष्ट आयामी सटीकता।
ये ट्यूब विभिन्न आकारों, मोटाई में उपलब्ध हैं और तापमान और दबाव की एक विस्तृत श्रृंखला को संभाल सकते हैं। उन्हें अंतिम उपयोगकर्ता की विशिष्ट आवश्यकताओं के अनुरूप भी अनुकूलित किया जा सकता है।
इनकोनेल 600 सीमलेस ट्यूब उच्च तापमान पर भी ऑक्सीकरण और घटाने दोनों स्थितियों में संक्षारण के लिए अत्यधिक प्रतिरोधी हैं।इनकोनेल 600 में निकेल की मात्रा एसिड और क्षार द्वारा जंग के प्रति उत्कृष्ट प्रतिरोध प्रदान करती है.
ट्यूबों में उत्कृष्ट तन्यता और उपज शक्ति, उच्च कठोरता और अच्छी लचीलापन सहित अच्छे यांत्रिक गुण भी हैं।ये गुण इनकोनेल 600 सीमलेस ट्यूबों को उच्च तनाव अनुप्रयोगों और वातावरण में उपयोग के लिए आदर्श बनाते हैं.
इनकोनेल 600 सीमलेस ट्यूबों का एक और फायदा यह है कि वे बिना विकृति या दरार के थर्मल चक्रों का सामना करने में सक्षम हैं।यह विशेषता उन्हें उच्च तापमान अनुप्रयोगों में उपयोग करने के लिए आदर्श बनाता है जो अक्सर तापमान परिवर्तन का अनुभव करते हैं.
विनिर्देशः
| विनिर्देश |
ASTM B163 और इसके समकक्ष ASME, DIN और EN मानक। |
| ग्रेड |
UNS N06600/DIN 2.4816/INCONEL 600 |
| प्रकार |
यू-बेंड और सीधा सीमलेस ट्यूब |
| बाहरी व्यास |
1/4' से 2' या कस्टम आकार |
| दीवार की मोटाई |
BWG25;BWG22;BWG20;BWG18;BWG16;BWG14;BWG12;BWG10 |
| लम्बाई |
6 मीटर तक, कस्टम कट लंबाई |
| वितरण की स्थिति |
समाधान एनील्ड और अचार |
| अंत |
सादा अंत, ढलान |
| अन्य परीक्षण |
उत्पाद विश्लेषण,एडी करंट टेस्ट, हाइड्रोस्टैटिक टेस्ट, अल्ट्रासोनिक टेस्ट, समतलता परीक्षण, कठोरता परीक्षण, तन्यता परीक्षण आदि। |
| आयाम |
सभी पाइप और ट्यूबों का निर्माण किया जाता है और एएसटीएम और एएसएमई सहित प्रासंगिक मानकों के अनुसार निरीक्षण / परीक्षण किया जाता है |
| पैकिंग |
प्लाईवुड केस/बुना हुआ बैग बंडल में |
रासायनिक संरचनाः
| ग्रेड |
नि |
कु |
फे |
एमएन |
सी |
हाँ |
एस |
सीआर |
| UNS N06600 |
72.0 मिनट. |
0.50 अधिकतम |
6.0-10.0 |
1.0 अधिकतम |
0.15 अधिकतम |
0.50 अधिकतम |
0.015 अधिकतम |
14.0-17.0 |
यांत्रिक गुण:
| ग्रेड |
तन्य शक्ति
मिनट, ksi (MPa)
|
उपज शक्ति
मिनट, ksi (MPa)
|
2 इंच में विस्तार।
या 50 मिमी, मिनट (%)
|
| UNS N06600 |
80 ((552) |
35(241) |
30 |
अनुप्रयोग:
1रासायनिक प्रसंस्करणः इनकोनेल 600 का उत्कृष्ट संक्षारण प्रतिरोध इसे संक्षारक रसायनों, एसिड और सॉल्वैंट्स को संभालने के लिए उपयुक्त बनाता है। रासायनिक प्रसंस्करण संयंत्रों मेंइनकोनेल 600 हीट एक्सचेंजर ट्यूबों का उपयोग रिएक्टरों में हीट ट्रांसफर के लिए किया जाता है, आसवन स्तंभ, संघनक और अन्य उपकरण जहां रासायनिक हमले के प्रतिरोध महत्वपूर्ण है।
2पेट्रोकेमिकल उद्योग: पेट्रोकेमिकल उद्योग में, इनकोनेल 600 हीट एक्सचेंजर ट्यूबों का रिफाइनरियों, गैस प्रसंस्करण संयंत्रों और अपतटीय सुविधाओं में व्यापक उपयोग होता है।वे हीट एक्सचेंजर में उपयोग किए जाते हैं, बॉयलर, प्रक्रिया हीटर और अन्य उपकरण जो हाइड्रोकार्बन के शोधन और प्रसंस्करण में शामिल हैं।
3विद्युत उत्पादन: विद्युत संयंत्रों में, इनकोनेल 600 हीट एक्सचेंजर ट्यूबों का उपयोग पारंपरिक और परमाणु विद्युत उत्पादन प्रणालियों दोनों में किया जाता है।कंडेनसर, और अन्य घटक जो उच्च तापमान, संक्षारण, और थर्मल चक्र के अधीन हैं।
4तेल और गैस उद्योगः इनकोनेल 600 हीट एक्सचेंजर ट्यूब तेल और गैस उद्योग में हीट एक्सचेंजर, गैस कूलर और उत्पादन उपकरण जैसे अनुप्रयोगों के लिए उपयोग किए जाते हैं।वे अपतटीय और ऑनशोर तेल और गैस संचालन में पाए जाने वाले संक्षारक वातावरण के लिए विश्वसनीय प्रदर्शन और प्रतिरोध प्रदान करते हैं.
5एयरोस्पेस और रक्षाः इनकोनेल 600 हीट एक्सचेंजर ट्यूब का उपयोग एयरोस्पेस और रक्षा अनुप्रयोगों में किया जाता है, जिन्हें चरम परिस्थितियों में उच्च तापमान प्रतिरोध और विश्वसनीय प्रदर्शन की आवश्यकता होती है।वे विमान इंजनों में आवेदन पाते हैं, रॉकेट मोटर्स, डेसालिनेशन यूनिट और अन्य महत्वपूर्ण हीट ट्रांसफर सिस्टम।
6फार्मास्युटिकल और बायोटेक्नोलॉजीः फार्मास्युटिकल और बायोटेक्नोलॉजी उद्योगों में, इनकोनेल 600 हीट एक्सचेंजर ट्यूबों का उपयोग फार्मास्युटिकल रिएक्टरों, नसबंदी मशीनों,और प्रसंस्करण प्रणालीयह ट्यूब उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं और इन उद्योगों की सख्त स्वच्छता आवश्यकताओं को पूरा करते हैं।
