| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | ASME SA249 TP304 एक्सट्रूडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाईवुड का मामला / लोहे का मामला |
| प्रसव के समय: | मात्रा के अनुसार |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रतिदिन 5000 मीटर |
| मानक: | एएसएमई SA249 | आधार ट्यूब सामग्री: | टीपी304; 1.4301 |
|---|---|---|---|
| फिन सामग्री: | एल्युमिनियम 1060 या अन्य ग्रेड | बेस ट्यूब का आकार: | 10मिमी~51मिमी |
| फिन मोटाई: | ~0.35मिमी | फिन की ऊंचाई: | 5मिमी~15.88मिमी |
| फिन पिच: | 1.8मिमी~10मिमी | लम्बाई: | 20 मीटर तक |
| प्रमुखता देना: | वेल्डेड फिनड ट्यूब टीपी 304,फिनेड स्टेनलेस स्टील वेल्डेड पाइप,हीट एक्सचेंजर स्टेनलेस स्टील राउंड ट्यूब |
||

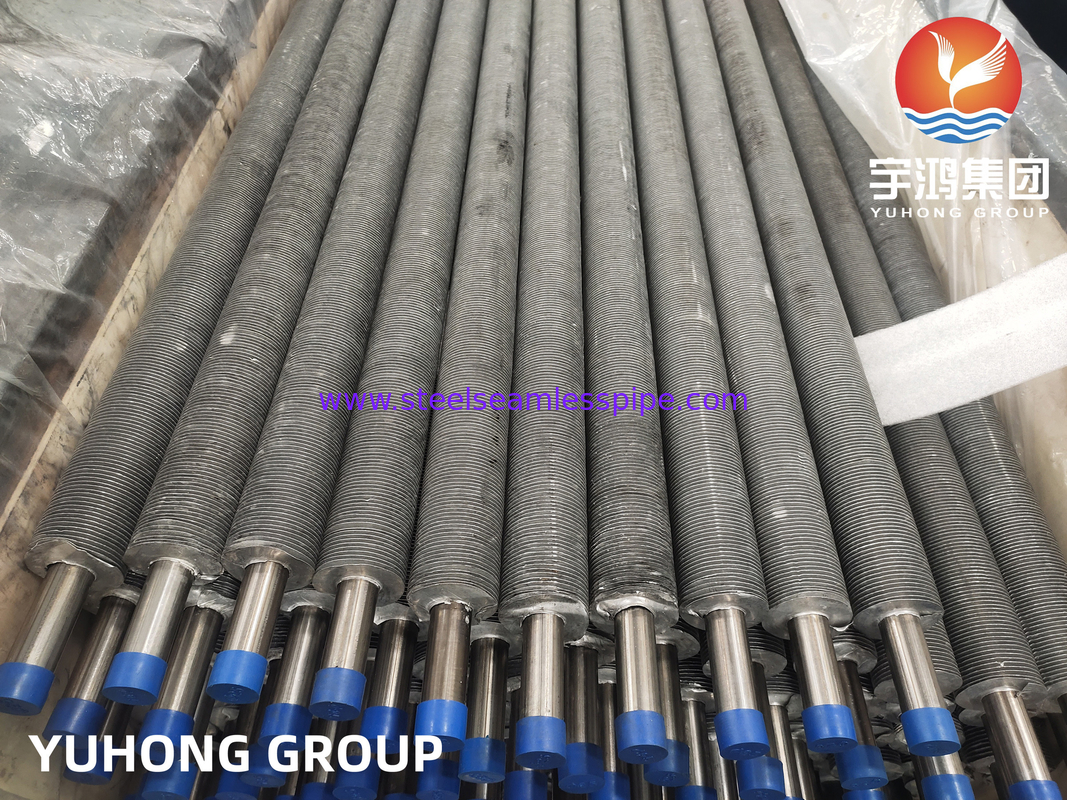

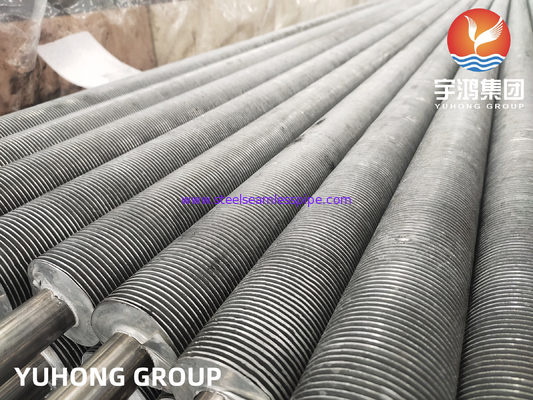

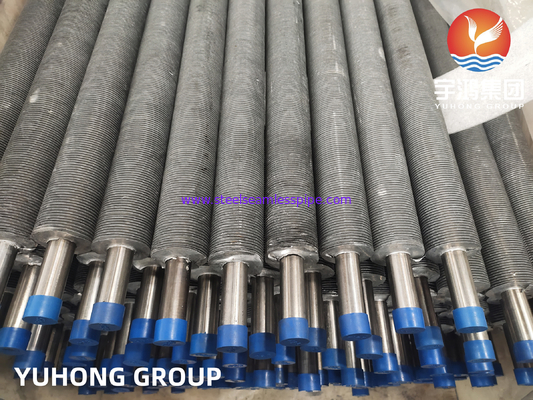

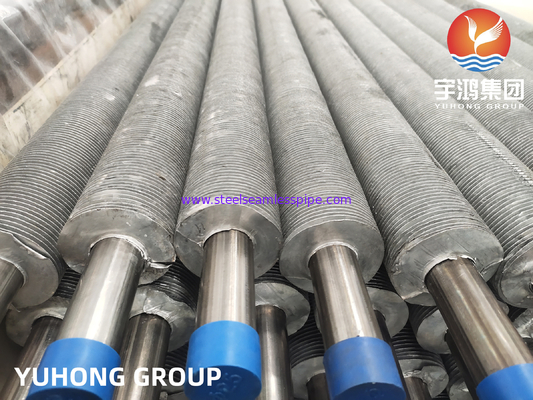

ASME SA249 TP304 थर्मल एक्सचेंजर के लिए 304 स्टेनलेस स्टील
अवलोकन:
A249 TP304 एक्सट्रूडेड फिन ट्यूब एक प्रकार का हीट एक्सचेंजर ट्यूब है जो आमतौर पर विभिन्न उद्योगों में उपयोग किया जाता है। यह TP304 ग्रेड स्टेनलेस स्टील से बना है,जो उत्कृष्ट संक्षारण प्रतिरोध और उच्च गर्मी हस्तांतरण दक्षता प्रदान करता है'बाहर निकाला हुआ पंख' से नली की बाहरी सतह पर पंखों को अभिप्रेत है, जो बेहतर गर्मी हस्तांतरण के लिए सतह क्षेत्र को बढ़ाते हैं।
इन ट्यूबों को एक्सट्रूज़न प्रक्रिया का उपयोग करके निर्मित किया जाता है, जहां पंख धातु को एक मर के माध्यम से धकेलने से बनते हैं। यह पंख और ट्यूब के बीच एक मजबूत बंधन बनाता है,इष्टतम गर्मी हस्तांतरण प्रदर्शन सुनिश्चित करना. A249 TP304 एक्सट्रूडेड फिन ट्यूब अपनी स्थायित्व, विश्वसनीयता और बिजली उत्पादन, रासायनिक प्रसंस्करण और एचवीएसी (हीटिंग,वेंटिलेशन, और एयर कंडीशनिंग) प्रणाली।
अपनी विशिष्ट संरचना और डिजाइन के साथ, A249 TP304 एक्सट्रूडेड फिन ट्यूब हीट ट्रांसफर अनुप्रयोगों में उत्कृष्ट है, जिससे यह एक लोकप्रिय विकल्प बन जाता है जहां कुशल गर्मी विनिमय की आवश्यकता होती है।
युहोंग समूह विभिन्न प्रकार के उच्च गुणवत्ता वाले एक्सट्रूडेड फिन ट्यूब प्रदान करता है। हमारे उत्पादों को विदेशों में निर्यात किया जाता है और ग्राहकों से सर्वसम्मति से प्रशंसा मिली है।
रासायनिक संरचनाः
| ग्रेड | UNS | सी | एमएन | पी | एस | हाँ | सीआर | नि |
| 304 | S30400 | 0.08 अधिकतम | 2.00 अधिकतम | 0.045 अधिकतम | 0.03 अधिकतम | 1.00 अधिकतम | 18.0-20.0 | 8.0-11.0 |
| 304L | S30403 | 0.035 अधिकतम | 2.00 अधिकतम | 0.045 अधिकतम | 0.03 अधिकतम | 1.00 अधिकतम | 18.0-20.0 | 8.0-12.0 |
यांत्रिक गुण:
| ग्रेड | तन्य शक्ति, मिनट, ksi (MPa) |
प्रतिफल शक्ति, मिनट, ksi (MPa) |
2 इंच में विस्तार। या 50 मिमी, मिनट (%) |
कठोरता |
समाधान का तापमान, मिनट, °F(°C) |
|
| रॉकवेल | ब्रिनेल/विकर्स | |||||
| 304 | 75 ((515) | 30 ((205) | 35 | 90HRB | 192HBW/200HV | 1900(1040) |
| 304L | 70 ((485) | 25(170) | 35 | 90HRB | 192HBW/200HV | 1900(1040) |
समकक्ष ग्रेड:
| मानक | WERKSTOFF NR. | एकीकृत अंकन प्रणाली | यूरोपीय मानक | AFNOR | ब्रिटिश मानक | जीओएसटी | जापानी मानक |
| 304 | 1.4301 | S30400 | X5CrNi18-10 | Z7CN18-09 | 304S31 | 08Х18Н10 | SUS 304 |
| 304L | 1.4306 / 14307 | S30403 | X2CrNi18-9 / X2CrNi19-11 | Z3CN18-10 | 304S11 | 03Х18Н11 | SUS 304L |
आवेदनः
1. हीट एक्सचेंजर: A249 TP304 फिन ट्यूब का व्यापक रूप से शेल-एंड-ट्यूब और प्लेट हीट एक्सचेंजर दोनों में उपयोग किया जाता है। यह गर्मी हस्तांतरण के लिए उपलब्ध सतह क्षेत्र को अधिकतम करता है,ताप विनिमय प्रक्रिया की समग्र दक्षता में सुधारये हीट एक्सचेंजर तेल और गैस, रासायनिक प्रसंस्करण, बिजली उत्पादन, प्रशीतन और एचवीएसी प्रणालियों जैसे उद्योगों में पाए जा सकते हैं।
2बॉयलर सिस्टम: A249 TP304 फिन ट्यूब का उपयोग बॉयलर सिस्टम में दहन गैसों से गर्मी को पानी में स्थानांतरित करने के लिए किया जाता है। फिनटेड सतह गर्मी हस्तांतरण दर को बढ़ाती है,जिसके परिणामस्वरूप बॉयलर की दक्षता में सुधार और ऊर्जा की बचत होती हैइसका उपयोग औद्योगिक बॉयलर, भाप जनरेटर और अन्य हीट रिकवरी सिस्टम में किया जाता है।
3वायु-कूल्ड हीट एक्सचेंजर्सः ऐसे अनुप्रयोगों में जहां पानी की उपलब्धता या प्रतिबंधों से जल आधारित हीट एक्सचेंजर्स का उपयोग करना अव्यावहारिक हो जाता है, वायु-कूल्ड हीट एक्सचेंजर्स का उपयोग किया जाता है।A249 TP304 पंख ट्यूब हवा-कूल्ड गर्मी एक्सचेंजर के पंख के तारों में इस्तेमाल किया जाता है आसपास की हवा में गर्मी फैलाव को बढ़ाने के लिएयह इसे बिजली संयंत्रों, रिफाइनरियों, रासायनिक संयंत्रों और वातानुकूलन प्रणालियों में अनुप्रयोगों के लिए उपयुक्त बनाता है।
4प्रक्रिया शीतलन: A249 TP304 फिन ट्यूब का उपयोग प्रक्रिया शीतलन उपकरण, जैसे कि शीतलक प्रणाली और प्रशीतन इकाइयों में किया जाता है।यह प्रभावी रूप से प्रक्रिया द्रव और शीतलन माध्यम के बीच गर्मी स्थानांतरित करता है, खाद्य एवं पेय, दवा और रासायनिक प्रसंस्करण जैसे उद्योगों में कुशल शीतलन सुनिश्चित करता है।
ये केवल कुछ उदाहरण हैं जहां A249 TP304 फिन ट्यूब का उपयोग किया जाता है। इसकी संक्षारण प्रतिरोध, उच्च गर्मी हस्तांतरण दक्षता,और स्थायित्व इसे गर्मी हस्तांतरण प्रक्रियाओं की एक विस्तृत श्रृंखला के लिए बहुमुखी बनाता है.
यदि आप हमारे युहोंग उत्पादों में रुचि रखते हैं, तो कृपया हमें कॉल या ईमेल करने के लिए स्वतंत्र महसूस करें, हम आपकी जांच को जल्द से जल्द संभाल लेंगे और आपको सबसे अच्छा समर्थन देंगे।
