| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | NACE MR0175/ISO 15156, ISO 9001, PED, AD2000 |
| मॉडल संख्या: | एएसटीएम, जिस, दीन, EN |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लास्टिक कैप के साथ प्लाई-लकड़ी का केस / आयरन केस / बंडल; |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | एल/सी, टी/टी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 10000 पीसीएस |
| नाम: | A694 F52 वेल्ड-गर्दन निकला हुआ किनारा | सामग्री: | कार्बन स्टील, कम मिश्र धातु इस्पात, मिश्र धातु इस्पात |
|---|---|---|---|
| उत्पादन: | फोर्जिंग प्रसंस्करण, ताप उपचार, यांत्रिक प्रसंस्करण | चेहरा प्रकार: | आरएफ/आरटीजे/एफएफ |
| दाब मूल्यांकन: | #150 - #2500 | आकार मानक: | बी16.5, बी16.47, एपीआई 6ए, एपीआई 5एल, एनएसीई एमआर0175 / आईएसओ 15156 |
| जंग रोकथाम उपचार: | जंग निवारक तेल, कालापन, गैल्वनाइजिंग/क्रोमियम चढ़ाना | आवेदन: | तेल, गैस और बिजली उद्योग, उच्च दबाव ट्रांसमिशन पाइपलाइन, अपतटीय प्लेटफार्म |
| प्रमुखता देना: | जाली निकला हुआ किनारा,स्टेनलेस स्टील निकला हुआ किनारा |
||

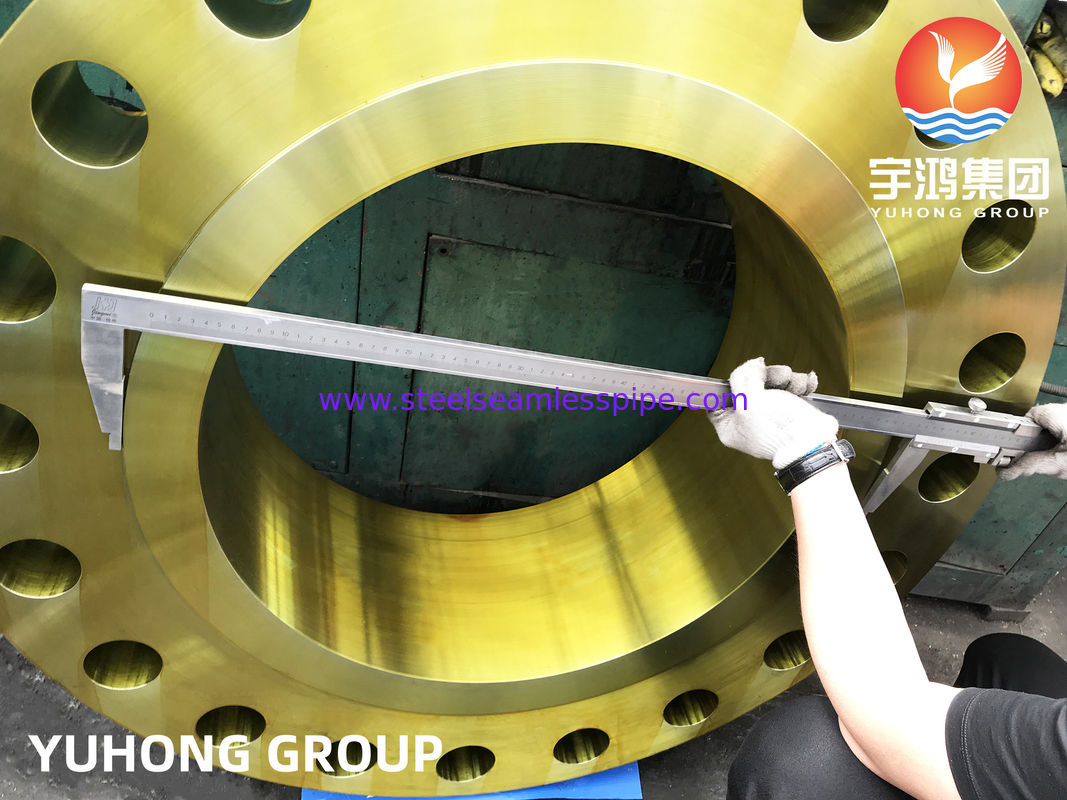

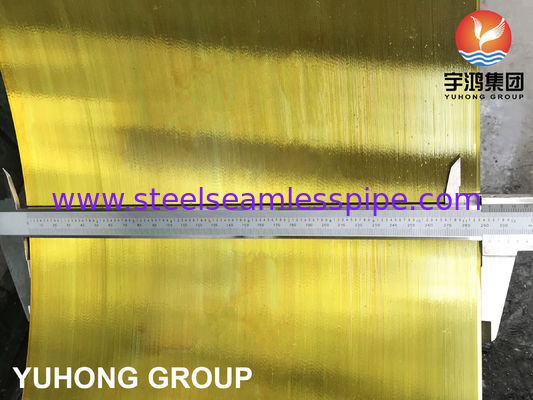

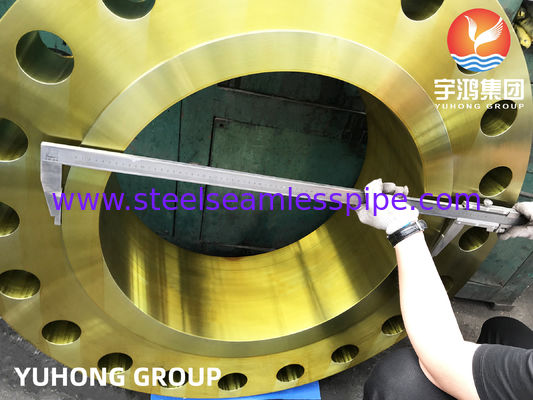

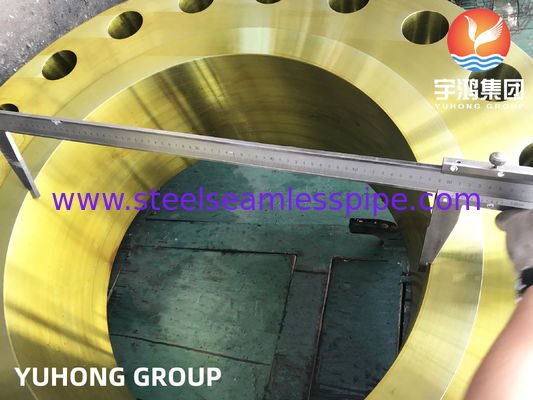

A694 F52 वेल्ड-नेक फ्लैंज क्या है
ASTM A694 ग्रेड F52 वेल्ड-नेक फ्लैंज एक उच्च-शक्ति वाला फोर्ज्ड स्टील फ्लैंज है जो A694 विनिर्देश के अनुसार बनाया गया है और इसे एक लंबे, टेपर्ड हब का उपयोग करके पाइप में बट-वेल्ड करने के लिए डिज़ाइन किया गया है। ग्रेड F52 न्यूनतम उपज शक्ति ~52 ksi इंगित करता है, जो इसे उच्च-दबाव, उच्च-तापमान तेल और गैस, रिफाइनरी और पाइपलाइन अनुप्रयोगों के लिए उपयुक्त बनाता है। आमतौर पर ASME/ANSI फ्लैंज आयामों (B16.5/B16.47) के अनुसार निर्मित, इन फ्लैंजों को तब चुना जाता है जब उच्च शक्ति और बेहतर थकान प्रतिरोध की आवश्यकता होती है; आकार, दबाव वर्ग, फेस टाइप और आवश्यक हीट ट्रीटमेंट/टेस्टिंग के साथ ऑर्डर करें।
ग्रेड F52 में निम्नलिखित विशेषताएं हैं:
यह मिश्र धातु 25% क्रोमियम, 4% मोलिब्डेनम और 7% निकल से बनी है। इसमें मजबूत शक्ति और संक्षारण प्रतिरोध है, जिसका मुख्य रूप से रासायनिक प्रसंस्करण, पेट्रोकेमिकल उद्योग और पानी के नीचे के उपकरणों के लिए उपयोग किया जाता है। इसमें मजबूत क्लोराइड संक्षारण प्रतिरोध, उच्च तापीय चालकता और थर्मल विस्तार का कम गुणांक है। इसके उच्च क्रोमियम, मोलिब्डेनम और नाइट्रोजन सामग्री के कारण इसमें स्पॉट जंग, क्रैक जंग और सामान्य जंग के प्रति उच्च प्रतिरोध है।
ASTM A694 F52 फ्लैंज परिभाषा
ASME मानक:
MSS मानक:
ASTM A694 फ्लैंज के यांत्रिक गुण
ASTM A694 में F42 से F70 तक कई ग्रेड हैं, और प्रत्येक ग्रेड को न्यूनतम उपज शक्ति के आधार पर निम्नानुसार तालिका 1 में निर्दिष्ट किया गया है।
| ग्रेड | उपज शक्ति (0.2% ऑफसेट), न्यूनतम, ksi [MPa] | तन्यता शक्ति, न्यूनतम, ksi [MPa] | 2 इंच या 50 मिमी में बढ़ाव, न्यूनतम % |
| F42 | 42 [290] | 60 [415] | 20 |
| F46 | 46 [315] | 60 [415] | 20 |
| F48 | 48 [330] | 62 [420] | 20 |
| F50 | 50 [345] | 64 [440] | 20 |
| F52 | 52 [360] | 66 [455] | 20 |
| F56 | 56 [385] | 68 [470] | 20 |
| F60 | 60 [415] | 75 [515] | 20 |
| F65 | 65 [450] | 77 [530] | 20 |
| F70 | 70 [485] | 82 [565] | 18 |
ASTM A694 F52 फ्लैंज रेंज
| ASTM A694 F52 फ्लैंज विनिर्देश | ASTM A694 / ASME SA694 |
| ASTM A694 F52 फ्लैंज निर्माण प्रक्रिया | हॉट फोर्जिंग / रोलिंग / मशीनिंग |
| ASTM A694 F52 फ्लैंज अन्य ग्रेड | ASTM A694 F42 / ASTM A694 F46 / ASTM A694 F52 / ASTM A694 F56 / ASTM A694 F60 / ASTM A694 F65 / ASTM A694 F70 / ASME SA694 F42 / ASME SA694 F46 / ASME SA694 F52 / ASME SA694 F56 / ASME SA694 F60 / ASME SA694 F65 / ASME SA694 F70 |
| ASTM A694 F52 फ्लैंज बाहरी व्यास | 1/2" NB से 64" NB |
| ASTM A694 F52 फ्लैंज दबाव वर्ग | क्लास 150#, क्लास 300#, क्लास 400#, क्लास 600#, क्लास 900#, क्लास 1500#, क्लास 2500# या कस्टम आवश्यकतानुसार PN 6, PN 10, PN 16, PN 25 और PN 40 आदि |
| ASTM A694 F52 फ्लैंज शेड्यूल | Sch 10s से Sch XXS या कस्टम आवश्यकतानुसार |
| ASTM A694 F52 फ्लैंज फेसिंग | फ्लैट फेस (FF), रेज्ड फेस (RF), रिंग टाइप जॉइंट (RTJ) |
| ASTM A694 F52 फ्लैंज आयाम | ASME B16.5, ASME B16.47 सीरीज A, ASME B16.47 सीरीज B, ASME B16.36, BS10, EN1092-1:2013, MSS SP44, ASA, API-605, ISO 7005, ISO 15590-3, DIN 2631--2638, DIN 2573-2576, DIN 2527, DIn 2641-2642, DIN 2565-2566, DIN2502, AWWA, AS2129 टेबल C, D, E, F, J आदि। |
| ASTM A694 F52 फ्लैंज प्रकार | वेल्डिंग नेक फ्लैंज, स्लिप ऑन फ्लैंज, सॉकेट वेल्ड फ्लैंज, लैप जॉइंट फ्लैंज, थ्रेडेड फ्लैंज, ब्लाइंड फ्लैंज, ओरिफिस फ्लैंज, प्लेट फ्लैंज, लॉन्ग वेल्डिंग नेक फ्लैंज, वेल्डोफ्लैंज, निपोफ्लैंज, एक्सपैंडर फ्लैंज, रिड्यूसिंग फ्लैंज, WNRF फ्लैंज, SORF फ्लैंज, SWRF फ्लैंज, ड्राइंग के अनुसार कस्टम फ्लैंज आदि। |
| ASTM A694 F52 फ्लैंज अन्य परीक्षण | NACE MR0175, अल्ट्रासोनिक टेस्ट, चारपी इम्पैक्ट टेस्ट, मैक्रो, ग्रेन साइज, हार्डनेस, HIC, SSC, सॉर सर्विस, एनील्ड के लिए A, नॉर्मलाइज्ड के लिए N, नॉर्मलाइज्ड और टेम्पर के लिए NT, या क्वेंचेड और टेम्पर के लिए QT, कार्बन इक्विवेलेंट आदि। |
| ASTM A694 F52 फ्लैंज मूल्य वर्धित सेवाएं | रोलिंग, ड्रिल, पंच, सीएनसी मशीनिंग, सैंड ब्लास्टिंग, शॉट ब्लास्टिंग, हीट ट्रीटमेंट, एंटी-रस्ट पेंट, ऑयल ब्लैक पेंट, येलो ट्रांसपेरेंट, जिंक प्लेटेड, कोल्ड और हॉट डिप गैल्वनाइज्ड |
| ASTM A694 F52 फ्लैंज पैकेजिंग | लूज / कैराटे / लकड़ी का पैलेट / लकड़ी का बॉक्स / प्लास्टिक क्लॉथ रैप्स |
| उत्पत्ति का देश | चीन में निर्मित |
| ASTM A694 F52 फ्लैंज सामग्री परीक्षण प्रमाण पत्र | निर्माता परीक्षण प्रमाण पत्र EN10204 3.1, 3.2 के अनुसार / NABL स्वीकृत लैब से प्रयोगशाला परीक्षण प्रमाण पत्र। / SGS, TUV, DNV, LLOYDS, ABS, भारतीय मानक ब्यूरो BIS स्वीकृत आदि जैसी तृतीय-पक्ष निरीक्षण एजेंसी के तहत। |
ASTM A694 F52 फ्लैंज रासायनिक संरचना
| ASTM A694 की रासायनिक संरचना, हीट विश्लेषण, % | |
| कार्बन [C] | ≤0.30 |
| मैंगनीज [Mn] | ≤1.60 |
| फास्फोरस [P] | ≤0.025 |
| सल्फर [S] | ≤0.025 |
| सिलिकॉन [Si] | 0.15-0.35 |
का अनुप्रयोग A694 F52 वेल्ड-नेक फ्लैंज
