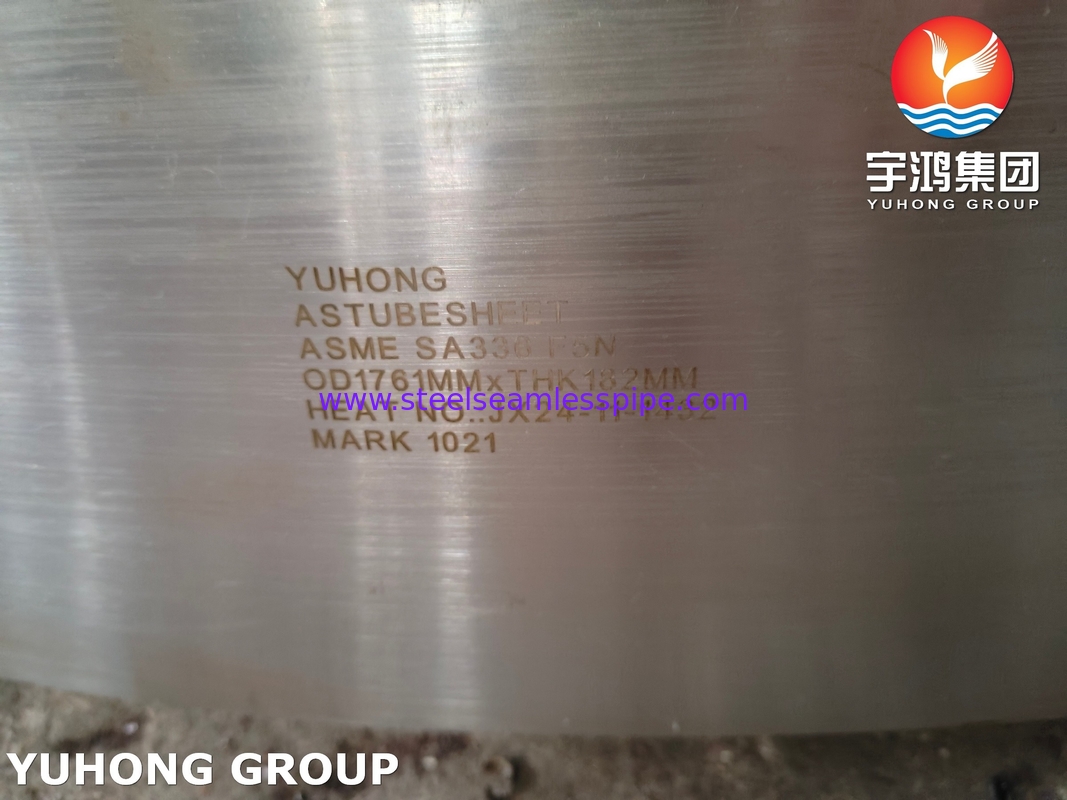

ASME SA336 F5N हीट एक्सचेंजर ट्यूब शीट

ASME SA336 F5N हीट एक्सचेंजर ट्यूब शीट

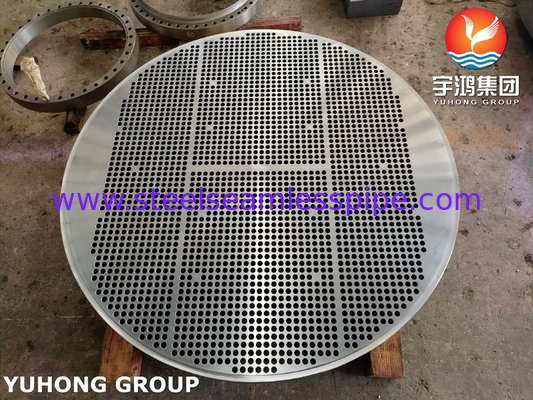

SA336 F5N हीट एक्सचेंजर ट्यूबशीट क्या है?

एक हीट एक्सचेंजर ट्यूब शीट शेल और ट्यूब हीट एक्सचेंजर में एक महत्वपूर्ण घटक है,एक समर्थन संरचना के रूप में कार्य करता है जो ट्यूबों को जगह में रखता है और खोल पक्ष और ट्यूब पक्ष के बीच उचित द्रव पृथक्करण सुनिश्चित करता है.

विनिर्देशः

ASME/ASTM SA-336 द्वारा शासित, उच्च तापमान और उच्च दबाव सेवा के लिए डिज़ाइन किए गए फोल्डेड स्टील फिटिंग और घटकों के लिए एक मानक।

ग्रेड F5N एक 5% क्रोमियम, 0.5% मोलिब्डेनम (Cr-Mo) मिश्र धातु स्टील है जिसमें सामान्यीकृत गर्मी उपचार (N प्रत्यय) है।

प्रमुख संरचना और गुणः

रासायनिक संरचनाः

सीआरः 4.0×6.0%, एमओः 0.45×0.65%, सीः ≤0.15% (मानक एफ5 के मुकाबले बेहतर वेल्डेबिलिटी)

यांत्रिक गुण:

तन्यता शक्तिः ≥485 एमपीए (70 केआई)

दक्षता शक्तिः ≥275 एमपीए (40 ksi)

600°C (1112°F) तक के तापमान पर उच्च रेंगने का प्रतिरोध।

सामान्य ताप उपचार के कारण बढ़ी हुई कठोरता

ट्यूबशीट्स के लिए SA-336 F5N क्यों?

उच्च तापमान प्रदर्शनः

लंबे समय तक थर्मल तनाव के तहत ताकत बनाए रखता है और विरूपण का विरोध करता है (रिफाइनरियों, बिजली संयंत्रों और रासायनिक प्रसंस्करण में हीट एक्सचेंजर्स के लिए आदर्श) ।

संक्षारण और ऑक्सीकरण प्रतिरोधः

क्रोमियम सामग्री ऑक्सीकरण और सल्फिडेशन (अम्लीय गैस या कच्चे तेल वातावरण में आम) के प्रतिरोध प्रदान करती है।

हाइड्रोजन सेवा के लिए उपयुक्त (हाइड्रोजन भ्रष्टता का विरोध करता है) ।

वेल्डेबिलिटी और निर्माणः

मानक F5 की तुलना में कम कार्बन सामग्री वेल्ड से पहले/बाद में हीट ट्रीटमेंट की आवश्यकताओं को कम करती है।

आक्रामक मीडिया के लिए आवरण (जैसे, स्टेनलेस स्टील ओवरले) के साथ संगत।

हीट एक्सचेंजर में अनुप्रयोग

ट्यूबशीट की भूमिका:

ट्यूबों के लिए संरचनात्मक लंगर के रूप में कार्य करता है, संरेखण बनाए रखता है और खोल/ट्यूब-साइड तरल पदार्थों को सील करता है।

अंतर थर्मल विस्तार, दबाव भार और चक्रात्मक तनाव का सामना करना चाहिए।

विशिष्ट उपयोग के मामले:

रिफाइनरी हीट एक्सचेंजर्स: हाइड्रोकार्बन, H2S या उच्च दबाव वाले भाप को संभालने के लिए।

विद्युत संयंत्र: उपभोग्य जल हीटर, कंडेनसर या बॉयलर।

हाइड्रोजन या अमोनिया संयंत्र: उच्च दबाव, उच्च तापमान सेवा।

डिजाइन और विनिर्माण अनुपालन

एएसएमई मानक:

एएसएमई बीपीवीसी खंड VIII: दबाव पात्रों/ट्यूबशीटों के डिजाइन, सामग्री चयन और निर्माण को नियंत्रित करता है।

खंड II (सामग्री): SA-336 F5N रासायनिक/यांत्रिक आवश्यकताओं को निर्दिष्ट करता है।

खंड IX: Cr-Mo स्टील्स के लिए वेल्डिंग प्रक्रियाएं (जैसे, SMAW, GTAW)

विनिर्माण चरणः

फोर्जिंगः SA-336 F5N को बेहतर अनाज संरचना के लिए आकार देने के लिए फोर्ज किया जाता है।

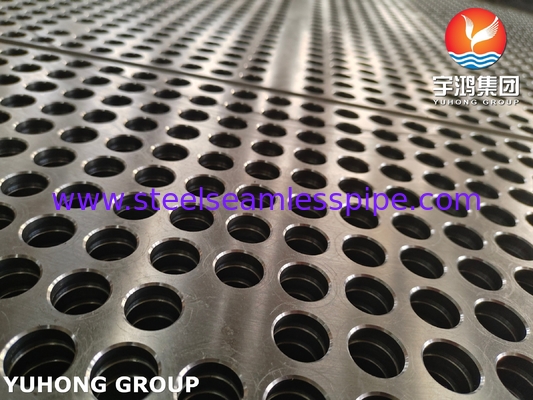

ड्रिलिंगः ट्यूब छेद की सटीक ड्रिलिंग (पीच/सहिष्णुता के लिए TEMA मानक) ।

ताप उपचारः माइक्रोस्ट्रक्चर को परिष्कृत करने के लिए सामान्यीकृत (900°C+ तक गर्म और हवा से ठंडा) ।

परीक्षण और निरीक्षणः

NDT: दोषों के लिए अल्ट्रासोनिक परीक्षण (UT) या रेडियोग्राफी (RT) ।

हाइड्रोस्टैटिक परीक्षणः दबाव अखंडता को मान्य करता है।

कठोरता परीक्षणः वेल्डिंग के बाद अनुपालन सुनिश्चित करता है।

समान सामग्री के साथ तुलना

SA-336 F5N ट्यूब शीट के लिए मुख्य विचार

वेल्डिंग चुनौतियां: कम हाइड्रोजन इलेक्ट्रोड (जैसे, E8018-B2) और सख्त PWHT (वेल्ड के बाद गर्मी उपचार) की आवश्यकता होती है।

थर्मल स्ट्रेस मैनेजमेंटः ट्यूबों (जैसे, स्टेनलेस स्टील) और F5N ट्यूब शीट के बीच अंतर विस्तार को संबोधित किया जाना चाहिए।

संक्षारण संरक्षण: अत्यधिक संक्षारक तरल पदार्थों (जैसे, क्लोराइड) के लिए आवरण या ओवरले की आवश्यकता हो सकती है।

निष्कर्ष

ASME SA-336 F5N ट्यूब शीट उच्च तापमान शक्ति, संक्षारण प्रतिरोध और वेल्डेबिलिटी का संतुलन प्रदान करते हुए, मांग वाले हीट एक्सचेंजर अनुप्रयोगों के लिए एक मजबूत विकल्प है।इसकी सामान्य संरचना रिफाइनरी जैसे महत्वपूर्ण उद्योगों में विश्वसनीयता सुनिश्चित करती है।, पेट्रोकेमिकल्स और बिजली उत्पादन।
