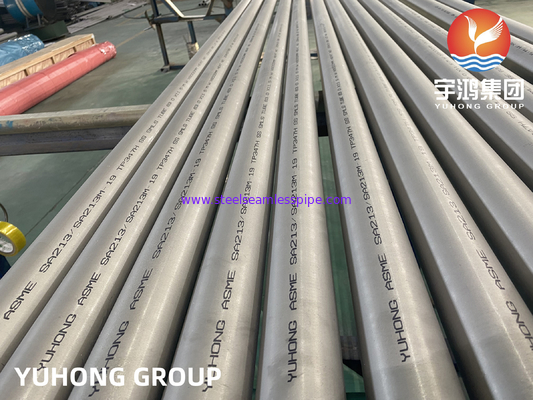

स्टेनलेस स्टील सीमलेस ट्यूब, ASTM A213 TP347, TP347H, TP316Ti, TP316H, TP304H, TP347H, TP310H, हीट एक्सचेंजर ट्यूब
|
TP347 स्टेनलेस स्टील पाइप और ट्यूब
TP347 स्टेनलेस स्टील, जोड़ा गया कोलंबियम के साथ मूल ऑस्टेनिटिक 18/8 ग्रेड 304 का प्रकार है - कोलंबियम की शुरूआत स्टील को स्थिर करती है और कार्बाइड वर्षा को समाप्त करती है जो बाद में अंतर-क्षरण का कारण बनती है।
क्रायोजेनिक तापमान पर भी स्टील में उत्कृष्ट बनाने और वेल्डिंग गुण और उत्कृष्ट क्रूरता है।
TP347 स्टेनलेस स्टील के लाभ
- TP304 . की तुलना में उच्च रेंगना तनाव और टूटना गुण
- उच्च तापमान सेवा के लिए आदर्श
- संवेदीकरण और इंटरग्रेन्युलर जंग चिंताओं पर काबू पाता है
- एएसएमई बॉयलर और प्रेशर वेसल कोड अनुप्रयोगों के लिए ऊंचे तापमान अनुप्रयोगों में इस्तेमाल किया जा सकता है
- स्थिरीकरण के कारण सामग्री 304/304L . की तुलना में बेहतर समग्र संक्षारण प्रतिरोध प्रदान करती है
- उत्कृष्ट यांत्रिक गुण
- एक उच्च कार्बन संस्करण (TP347H) भी उपलब्ध है
|
 |
विशिष्ट उपयोग
- ताप विनियामक
- उच्च तापमान भाप सेवा
- उच्च तापमान रासायनिक प्रक्रिया
TP347/347H दोनों का उपयोग मुख्य रूप से ऊंचे तापमान अनुप्रयोगों में किया जाता है।
उत्पाद रेंज
विशेष विवरण: एएसटीएम ए/एएसएमई एसए213/ए249/ए269/ए312/ए358 सीएल।I से V ASTM A789/A790
आकार (निर्बाध): 1/2 "एनबी - 24" एनबी
आकार (ईआरडब्ल्यू): 1/2 "एनबी - 24" एनबी
आकार (ईएफडब्ल्यू): 6 "एनबी - 100" एनबी
दीवार मोटाई उपलब्ध:
अनुसूची 5S - अनुसूची XXS (अनुरोध पर भारी)
अन्य सामग्री परीक्षण:
NACE MR0175, H2 सेवा, ऑक्सीजन सेवा, क्रायो सेवा, आदि।
आयाम:
एएसटीएम, एएसएमई और एपीआई आदि सहित प्रासंगिक मानकों के लिए सभी पाइपों का निर्माण और निरीक्षण / परीक्षण किया जाता है।
347 स्टेनलेस स्टील पाइप और ट्यूब के सामान्य गुण
मिश्र धातु 321 (एस32100) और 347 (एस34700) स्थिर स्टेनलेस स्टील हैं जो उनके मुख्य लाभ के रूप में क्रोमियम कार्बाइड वर्षा रेंज में 800 से 1500 तक तापमान के संपर्क में आने के बाद इंटरग्रेनुलर जंग के लिए एक उत्कृष्ट प्रतिरोध प्रदान करते हैं।0एफ (427 से 816 .)0सी)।मिश्र धातु 321 टाइटेनियम के अतिरिक्त क्रोमियम कार्बाइड के गठन के खिलाफ स्थिर है।मिश्र धातु 347 कोलंबियम और टैंटलम के अतिरिक्त द्वारा स्थिर किया जाता है।
जबकि एलॉय 321 और 347 को 800 से 1500 में लंबी सेवा के लिए नियोजित किया जाना जारी है0एफ (427 से 816 .)0सी) तापमान रेंज, मिश्र धातु 304L ने इन स्थिर ग्रेड को केवल वेल्डिंग या कम समय के हीटिंग से जुड़े अनुप्रयोगों के लिए प्रतिस्थापित किया है।
मिश्र धातु 321 और 347 स्टेनलेस स्टील अपने अच्छे यांत्रिक गुणों के कारण उच्च तापमान सेवा के लिए भी फायदेमंद हैं।मिश्र धातु 321 और 347 स्टेनलेस स्टील मिश्र धातु 304 और, विशेष रूप से, मिश्र धातु 304एल की तुलना में उच्च रेंगना और तनाव टूटना गुण प्रदान करते हैं, जिसे उन जोखिमों के लिए भी माना जा सकता है जहां संवेदीकरण और अंतरग्रहीय जंग चिंता का विषय हैं।इसके परिणामस्वरूप एएसएमई बॉयलर और प्रेशर वेसल कोड अनुप्रयोगों के लिए इन स्थिर मिश्र धातुओं के लिए उच्च ऊंचा तापमान स्वीकार्य तनाव होता है।321 और 347 मिश्र धातुओं का अधिकतम उपयोग तापमान 1500 . है0एफ (816 .)0सी) मिश्र धातु 304 जैसे कोड अनुप्रयोगों के लिए, जबकि मिश्र धातु 304L 800 . तक सीमित है0एफ (426 .)0सी)।
दोनों मिश्र धातुओं के उच्च कार्बन संस्करण उपलब्ध हैं।इन ग्रेडों में UNS पदनाम S32109 और S34709 हैं।
347 स्टेनलेस स्टील पाइप और ट्यूबों की रासायनिक संरचना
ASTM A240 और ASME SA-240 विनिर्देशों द्वारा प्रस्तुत किया गया।
| तत्त्व |
347 |
| कार्बन* |
0.08 |
| मैंगनीज |
2.00 |
| फास्फोरस |
0.045 |
| गंधक |
0.03 |
| सिलिकॉन |
0.75 |
| क्रोमियम |
17.00-19.00 |
| निकल |
9.00-13.00 |
कोलम्बियम +
टैंटलम** |
10xC न्यूनतम 1.00 अधिकतम |
| टैंटलम |
-- |
| टाइटेनियम** |
-- |
| कोबाल्ट |
-- |
| नाइट्रोजन |
-- |
| लोहा |
संतुलन |
347 स्टेनलेस स्टील पाइप और ट्यूबों के जंग का प्रतिरोध
सामान्य जंग
मिश्र धातु 321 और 347 सामान्य, समग्र जंग के समान प्रतिरोध प्रदान करते हैं जैसे कि अस्थिर क्रोमियम निकल मिश्र धातु 304। क्रोमियम कार्बाइड वर्षा सीमा में लंबे समय तक हीटिंग गंभीर संक्षारक मीडिया में मिश्र 321 और 347 के सामान्य प्रतिरोध को प्रभावित कर सकता है।
अधिकांश वातावरणों में, दोनों मिश्रधातुएं समान संक्षारण प्रतिरोध प्रदर्शित करेंगी;हालांकि, annealed स्थिति में मिश्र धातु 321 annealed मिश्र 347 की तुलना में जोरदार ऑक्सीकरण वातावरण में सामान्य जंग के लिए कुछ हद तक कम प्रतिरोधी है। इस कारण से, मिश्र धातु 347 जलीय और अन्य निम्न तापमान वातावरण के लिए बेहतर है।800 . में एक्सपोजर0एफ से 15000एफ (427 .)0सी से 8160सी) तापमान रेंज मिश्र धातु 321 के समग्र संक्षारण प्रतिरोध को मिश्र धातु 347 की तुलना में काफी हद तक कम कर देता है। मिश्र धातु 347 का उपयोग मुख्य रूप से उच्च तापमान अनुप्रयोगों में किया जाता है जहां संवेदीकरण के लिए उच्च प्रतिरोध आवश्यक है, जिससे कम तापमान पर अंतर-क्षरण को रोका जा सके।
भौतिक गुण 347 स्टेनलेस स्टील पाइप और ट्यूबों की
प्रकार 321 और 347 के भौतिक गुण काफी समान हैं और, सभी व्यावहारिक उद्देश्यों के लिए, समान माने जा सकते हैं।तालिका में दिए गए मानों का उपयोग दोनों स्टील्स पर लागू करने के लिए किया जा सकता है।
जब ठीक से annealed, मिश्र 321 और 347 स्टेनलेस स्टील्स में मुख्य रूप से टाइटेनियम या कोलम्बियम के ऑस्टेनाइट और कार्बाइड होते हैं।माइक्रोस्ट्रक्चर में थोड़ी मात्रा में फेराइट मौजूद हो भी सकता है और नहीं भी।1000 . में लंबे समय तक एक्सपोजर के दौरान सिग्मा चरण की छोटी मात्रा बन सकती है0एफ से 15000एफ (5930सी से 8160सी) तापमान सीमा।
स्थिर मिश्र 321 और 347 स्टेनलेस स्टील गर्मी उपचार द्वारा कठोर नहीं होते हैं।
धातुओं का समग्र ताप हस्तांतरण गुणांक धातु की तापीय चालकता के अतिरिक्त कारकों द्वारा निर्धारित किया जाता है।ज्यादातर मामलों में, फिल्म गुणांक, स्केलिंग और सतह की स्थिति ऐसी होती है कि स्टेनलेस स्टील्स के लिए उच्च तापीय चालकता वाली अन्य धातुओं की तुलना में 10 से 15% अधिक सतह क्षेत्र की आवश्यकता नहीं होती है।स्वच्छ सतहों को बनाए रखने के लिए स्टेनलेस स्टील्स की क्षमता अक्सर उच्च तापीय चालकता वाली अन्य धातुओं की तुलना में बेहतर गर्मी हस्तांतरण की अनुमति देती है।
347 स्टेनलेस स्टील पाइप और ट्यूब के यांत्रिक गुण
कमरे का तापमान तन्यता गुण
एनील्ड स्थिति (2000) में स्थिर मिश्र 321 और 347 क्रोमियम-निकल ग्रेड के न्यूनतम यांत्रिक गुण0एफ [10930सी], एयर कूल्ड) तालिका में दिखाए गए हैं।
ऊंचा तापमान तन्यता गुण
मिश्र धातु 321 और 347 शीट/पट्टी के लिए विशिष्ट ऊंचा तापमान यांत्रिक गुण नीचे दिखाए गए हैं।इन स्थिर मिश्र धातुओं की शक्ति 1000 . के तापमान पर गैर-स्थिर 304 मिश्र धातुओं की तुलना में स्पष्ट रूप से अधिक है0एफ (538 .)0सी) और ऊपर।
उच्च कार्बन मिश्र 321H और 347H (UNS32109 और S34700, क्रमशः) में 1000 से ऊपर के तापमान पर उच्च शक्ति होती है0एफ (5370सी)।मिश्र धातु 347H के लिए ASME अधिकतम स्वीकार्य डिज़ाइन तनाव डेटा निम्न कार्बन मिश्र धातु 347 ग्रेड की तुलना में इस ग्रेड की उच्च शक्ति को दर्शाता है।धारा VIII अनुप्रयोगों के लिए मिश्र धातु 321H की अनुमति नहीं है और यह 800 . तक सीमित है0एफ (427 .)0सी) धारा III कोड अनुप्रयोगों के लिए तापमान का उपयोग करें।
उष्मा उपचार 347 स्टेनलेस स्टील पाइप और ट्यूबों की
मिश्र 321 और 347 के लिए एनीलिंग तापमान सीमा 1800 से 2000 . है0एफ (928 से 1093 .)0सी)।जबकि एनीलिंग का प्राथमिक उद्देश्य कोमलता और उच्च लचीलापन प्राप्त करना है, इन स्टील्स को कार्बाइड वर्षा रेंज 800 से 1500 के भीतर तनाव से राहत भी मिल सकती है।0एफ (427 से 816 .)0सी), बाद के अंतरग्रहीय क्षरण के किसी भी खतरे के बिना।800 से 1500 . में केवल कुछ घंटों के लिए एनीलिंग करके तनाव से राहत0एफ (427 से 816 .)0सी) सीमा सामान्य संक्षारण प्रतिरोध में कोई ध्यान देने योग्य कमी का कारण नहीं बनेगी, हालांकि इस सीमा के भीतर लंबे समय तक हीटिंग सामान्य संक्षारण प्रतिरोध को कुछ हद तक कम कर देता है।जैसा कि जोर दिया गया है, हालांकि, 800 से 1500 . में एनीलिंग0एफ (427 से 816 .)0सी) तापमान सीमा के परिणामस्वरूप इंटरग्रेनुलर हमले की संवेदनशीलता नहीं होती है। अधिकतम लचीलापन के लिए, 1800 से 2000 की उच्च एनीलिंग रेंज0एफ (928 से 1093 .)0सी) की सिफारिश की जाती है।
हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैं:
| संक्षारण परीक्षण |
ग्राहक द्वारा विशेष रूप से अनुरोध किए जाने पर ही आयोजित किया जाता है |
| रासायनिक विश्लेषण |
आवश्यक गुणवत्ता मानकों के अनुसार किया गया परीक्षण |
| विनाशकारी / यांत्रिक परीक्षण |
तन्यता |कठोरता |चपटा |भड़कना |निकला हुआ |
| रिवर्स-बेंड और रे।फ्लैट परीक्षण |
प्रासंगिक मानकों और एएसटीएम ए-450 और ए-530 मानदंडों के पूर्ण अनुपालन में किया गया, जो ग्राहकों के अंत में परेशानी मुक्त विस्तार, वेल्डिंग और उपयोग सुनिश्चित करता है |
| एड़ी वर्तमान परीक्षण |
डिजिटल दोष-चिह्न परीक्षण प्रणाली का उपयोग करके उपसतह में एकरूपता का पता लगाने के लिए किया गया |
| हाइड्रोस्टेटिक परीक्षण |
ट्यूब रिसाव की जाँच के लिए ASTM-A 450 मानदंडों के अनुसार 100% हाइड्रोस्टेटिक परीक्षण किया गया, और सबसे बड़ा दबाव हम 20Mpa / 7s का समर्थन कर सकते हैं। |
| दबाव परीक्षण के तहत हवा |
हवा के रिसाव के किसी भी सबूत की जाँच करने के लिए |
| दृश्य निरीक्षण |
पैसिवेशन के बाद, सतह की खामियों और अन्य खामियों का पता लगाने के लिए प्रशिक्षित कर्मचारियों द्वारा ट्यूब और पाइप की हर एक लंबाई को पूरी तरह से दृश्य निरीक्षण के अधीन किया जाता है। |
अनुपूरक परीक्षण: उपर्युक्त परीक्षणों के अलावा, हम निर्मित उत्पादों के पूरक परीक्षण भी करते हैं।इसके तहत किए गए परीक्षणों में शामिल हैं:
- एड़ी वर्तमान परीक्षण
- ओपी परीक्षण
- रेडियोग्राफी परीक्षण
|
- संक्षारण परीक्षण
- सूक्ष्म परीक्षण
- मैक्रो परीक्षण
|
- आईजीसी परीक्षण
- अल्ट्रासोनिक परीक्षण
- तरल प्रवेश परीक्षण
|
