| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, BV, DNV-GL , PED, TUV, LR, KR, NK, CCS. |
| मॉडल संख्या: | ASTM B111 UNS C68700 एल्यूमीनियम पीतल ट्यूब |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / बंडल विथ प्लास्टिक कैप |
| प्रसव के समय: | object(Yaf_Exception_LoadFailed_Controller)#14 (8) { ["string":"Exception":private]=> string(0) |
| भुगतान शर्तें: | एल / सी, टी / टी |
| उत्पाद का नाम: | एल्यूमीनियम पीतल ट्यूब | मानक: | एएसटीएम बी111 / एएसएमई एसबी111 |
|---|---|---|---|
| सामग्री: | UNS C68700 (CW702R) | आकार: | कस्टम कर सकते हैं |
| प्रकार: | निर्बाध | आकार: | यू बेंड ट्यूब |
| समाप्त करना: | कोल्ड ड्रान | Application: | condenser, heat-exchanger, boiler, air cooler, etc. |
| प्रमुखता देना: | c68700 यू बेंड ट्यूब,asme b111 यू बेंड ट्यूब,uns cda101 यू बेंड ट्यूब |
||

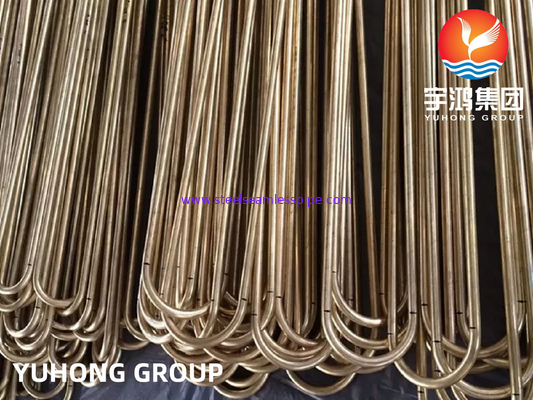

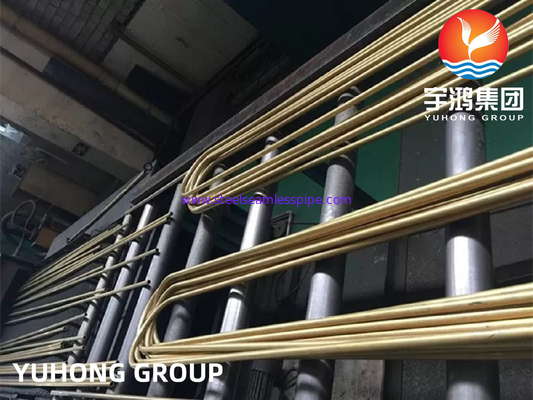

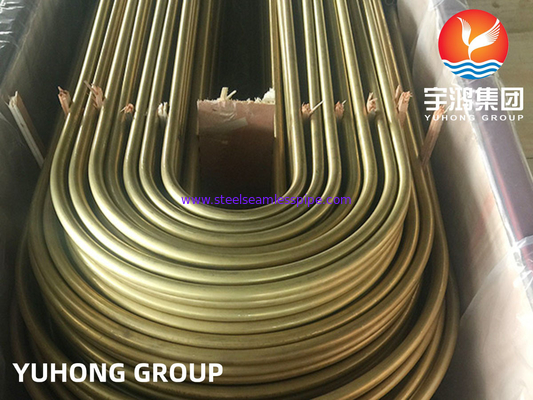

ASTM B111 C68700 ठंडा करने और गर्म करने के लिए एल्यूमीनियम पीतल सीमलेस यू बेंड ट्यूब
ASTM B111 C68700यह निर्बाध तांबे के मिश्र धातु के यू बेंड ट्यूबों के लिए एक विनिर्देश है, जो विशेष रूप से एल्यूमीनियम पीतल से बने हैं।इन ट्यूबों को आमतौर पर उनके उत्कृष्ट संक्षारण प्रतिरोध के कारण हीट एक्सचेंजर और कंडेनसर में उपयोग किया जाता हैयू बेंड आकार हीट एक्सचेंज सिस्टम में ट्यूबों की आसान स्थापना और रूटिंग की अनुमति देता है।
ASTM B111 UNS C68700 एल्यूमीनियम पीतल ट्यूबकई कारणों से हीट एक्सचेंजर के लिए एक लोकप्रिय विकल्प हैंः
संक्षारण प्रतिरोधः ट्यूबों में उत्कृष्ट संक्षारण प्रतिरोध गुण होते हैं, जो उन्हें समुद्री वातावरण और अन्य संक्षारक अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाते हैं।
थर्मल चालकता: सी68700 ट्यूबों में उच्च थर्मल चालकता होती है, जो कुशल गर्मी हस्तांतरण की अनुमति देती है।
ढालनाः इन ट्यूबों को आसानी से यू बेंड के आकार में बनाया जा सकता है, जिससे उन्हें हीट एक्सचेंज सिस्टम में स्थापित करना और रूट करना आसान हो जाता है।
शक्तिः C68700 ट्यूबों में अच्छी शक्ति गुण होते हैं, जो उन्हें उच्च दबाव अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाते हैं।
लागत प्रभावी: इन ट्यूबों को स्टेनलेस स्टील या टाइटेनियम जैसी अन्य सामग्रियों की तुलना में लागत प्रभावी है, जिससे वे हीट एक्सचेंजर अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बन जाते हैं।
विनिर्देश
| मानक ग्रेड | ASTM B111 C68700 | EN 12451 CuZn20Al2As | DIN 17660/1785 CuZn20Al2 | BS 2871 CZ 110 | JIS H3300 C6870 | GB/T 8890 HAL 77-2 |
| कु | 76.0-79.0 | 76.0-79.0 | 76.0-79.0 | 76.0-78.0 | 76.0-79.0 | 76.0-79.0 |
| अल | 1.8-2.5 | 1.8-2.3 | 1.8-2.3 | 1.8-2.3 | 1.8-2.5 | 1.8-2.5 |
| फे | 0.06 अधिकतम | 0.07 अधिकतम | 0.07 अधिकतम | 0.06 अधिकतम | 0.06 अधिकतम | 0.06 अधिकतम |
| पीबी | 0.07 अधिकतम | 0.05 अधिकतम | 0.07 अधिकतम | 0.07 अधिकतम | 0.07 अधिकतम | 0.03 अधिकतम |
| Zn | बॉल. | बॉल. | बॉल. | बॉल. | बॉल. | बॉल. |
| जैसा | 0.02-0.10 | 0.02-0.06 | 0.02-0.035 | 0.02-0.06 | 0.02-0.06 | 0.03-0.06 |
| पी | - | 0.01 अधिकतम | 0.01 अधिकतम | - | - | 0.02 अधिकतम |
| एमएन | - | 0.1 अधिकतम | 0.1 अधिकतम | - | - | - |
| कुल अशुद्धियाँ | - | 0.3 अधिकतम | 0.1 अधिकतम | 0.3 अधिकतम | - | 0.3 अधिकतम |
| स्थिति | O61 | R390 | F39 | एम | ओ | एम |
| - | R340 | F34 | टीए | - | Y2 | |
| - | - | - | ओ | - | - | |
| उपज शक्ति N/mm2 | 125 मिनट | 150 मिनट | 150-230 | - | - | - |
| - | 120 मिनट | 120-180 | - | - | - | |
| - | - | - | - | - | - | |
| तन्य शक्ति N/mm2 | 345 मिनट। | 390 मिनट | - | - | 373 मिनट | 370 मिनट |
| - | 340 मिनट | - | - | - | ३५० मिनट | |
| - | - | - | - | - | - | |
| लम्बाई (%) | - | 45 मिनट | 45 मिनट | - | 40 मिनट | 40 मिनट |
| - | 55 मिनट | 55 मिनट | - | - | पचास मिनट | |
| - | - | - | - | - | - | |
| कठोरता Hv5 | - | - | - | 150 मिनट | - | - |
| - | - | - | 85 से 110 | - | - | |
| - | - | - | अधिकतम 75 | - | - |
तांबा मिश्र धातुएं रासायनिक आवश्यकताएं
| तांबा या तांबा मिश्र धातु UNS No. | तांबा | टीआईएन | अल | नि incl Co | पीबी अधिकतम | Fe अधिकतम | Zn max | घन अधिकतम | जैसा | एसबी | पी मैक्स | सीआर | अन्य |
| C44300 | 70.0-73.0 | 0.9-1.2 | 0.07 | 0.06 | शेष | 0.02-0.06 | |||||||
| C44400 | 70.0-73.0 | 0.9-1.2 | 0.07 | 0.06 | शेष | 0.02-0.10 | |||||||
| C44500 | 70.0-73.0 | 0.9-1.2 | 0.07 | 0.06 | शेष | 0.02-0.10 | |||||||
| C60800 | शेष | 5.0-6.5 | 0.1 | 0.1 | 0.02-0.35 | ||||||||
| C61300 | शेष | 0.20-0.50 | 6.0-7.5 | 0.15 अधिकतम | 0.01 | 2.0-3.0 | 0.1 | 0.2 | 0.015 | ||||
| C61400 | शेष | 6.0-8.0 | 0.01 | 1.5-3.5 | 0.2 | 1 | 0.015 | ||||||
| C68700 | 76.0-79.0 | 1.8-2.5 | 0.07 | 0.06 | शेष | 0.02-0.06 | |||||||
| C70400 | शेष | 4.8-6.2 | 0.05 | 1.3-1.7 | 1 | 0.30-0.80 | |||||||
| C70600 | शेष | 9.0-11.0 | 0.05 | 1.0-1.8 | 1 | 1 | |||||||
| C70620 | 86.5 मिनट | 9.0-11.0 | 0.02 | 1.0-1.8 | 0.5 | 1 | 0.02 | C.05 अधिकतम S.02 अधिकतम | |||||
| C71000 | शेष | 19.0-23.0 | 0.05 | 0.50-1.0 | 1 | 1 | |||||||
| C71500 | शेष | 29.0-33.0 | 0.05 | 0.4-1.0 | 1 | 1 | |||||||
| C71520 | 65० मिनट | 29.0-33.0 | 0.02 | 0.4-1.0 | 0.5 | 1 | 0.02 | C.05 अधिकतम S.02 अधिकतम | |||||
| C71640 | शेष | 29.0-32.0 | 0.05 | 1.7-2.3 | 1 | 1.5-2.5 | C.06 अधिकतम S.03 अधिकतम | ||||||
| C72200 | शेष | 15.0-18.0 | 0.05 | 0.50-1.0 | 1 | 1 | 0.30-0.70 | Si.03 अधिकतम Ti.03 अधिकतम |
ASTM B111 UNS C68700 एल्यूमीनियम पीतल के उत्पाद यांत्रिक गुण
| प्रपत्र | ताप | तापमान कोड | तन्य शक्ति (ksi) | YS-0.5% Ext (ksi) | लम्बाई (%) | रॉकवेल बी पैमाना | रॉकवेल एफ स्केल | अनुभाग का आकार (में) | शीत कार्य (%) |
| फ्लैट उत्पाद | गर्म रोल्ड | एम20 | 55 प्रकार | 20 प्रकार | 45 प्रकार | 35 प्रकार | - | 1 | |
| रड | आधा कठोर | H02 | 75 प्रकार | 70 टाइप | 15 प्रकार | 80 टाइप | - | 1 | 20 |
| ट्यूब | नाममात्र अनाज का आकार 0.025 मिमी | OS025 | 60 टाइप | 25 प्रकार | 45 प्रकार | 45 प्रकार | 80 टाइप | - | - |
| नाममात्र अनाज का आकार 0.035 मिमी | OS035 | 54 प्रकार | - | 45 प्रकार | 36 प्रकार | 77 प्रकार | - | - |
आवेदन

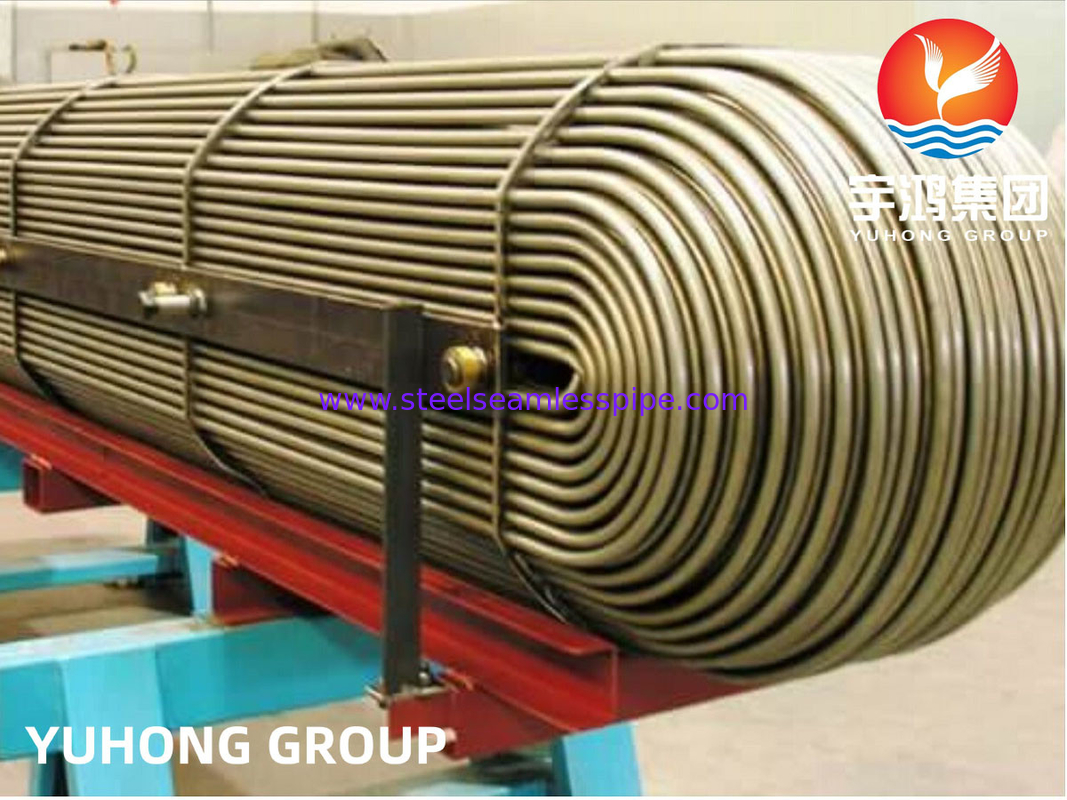

हीट एक्सचेंजर: इन ट्यूबों का उपयोग हीट एक्सचेंजर में एक तरल पदार्थ से दूसरे तरल पदार्थ में गर्मी स्थानांतरित करने के लिए किया जाता है।
कंडेनसर: इन ट्यूबों का उत्कृष्ट संक्षारण प्रतिरोध और उच्च ताप प्रवाहकता उन्हें कंडेनसर में उपयोग के लिए उपयुक्त बनाती है।
विद्युत संयंत्र: इन ट्यूबों का उपयोग शीतलन प्रणालियों के लिए विद्युत संयंत्रों में किया जाता है।
समुद्री उद्योग: इन ट्यूबों का उपयोग समुद्री जल पाइप प्रणाली में क्षरण के प्रति उत्कृष्ट प्रतिरोध के कारण किया जाता है।
एचवीएसी प्रणालीः एएसटीएम बी111 यूएनएस सी68700 एल्यूमीनियम पीतल यू बेंड ट्यूब का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम में उनके थर्मल चालकता गुणों के लिए किया जाता है।
