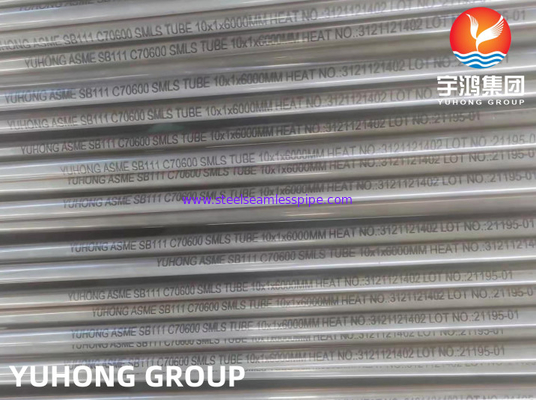

हीट एक्सचेंजर और कंडेनसर के लिए ASTM B111 C70600 सीमलेस निकल कॉपर मिश्र धातु ट्यूब
हम चीन में सबसे बड़े स्टेनलेस स्टील, डुप्लेक्स और मिश्र धातु स्टील पाइप निर्माताओं में से एक हैं।30 से अधिक वर्षों के विकास के बाद, हमने दुनिया भर में बड़ी संख्या में ग्राहकों को जमा किया है, और यूहोंग उत्पादों ने भी ग्राहकों से सर्वसम्मत प्रशंसा प्राप्त की है।
ASME SB 111 SB 111 C70600 पाइप, समुद्री जल क्षरण के लिए प्रतिरोधी, समुद्री सूक्ष्मजीवों के लिए उच्च एंटीफ्लिंग गुणों के साथ।जहाज निर्माण, पेट्रोकेमिकल, प्राकृतिक गैस और अन्य अपतटीय और संबंधित उद्योगों में व्यापक रूप से उपयोग किया जाता है।C70600 कॉपर निकल पाइप / कॉपर निकेल 90/10 सीमलेस पाइप में अच्छा संक्षारण प्रतिरोध होता है, खासकर समुद्र के पानी में।
UNS C70600 कॉपर-निकल मिश्र धातु को 593 से 816 ° C (1100 से 1500 ° F) पर annealed किया जाता है।UNS C70600 कॉपर-निकल मिश्र धातु में अच्छी ठंड काम करने की क्षमता है।उच्च तापमान सेवा के लिए उपयुक्त।
.UNS C70600 कॉपर-निकल मिश्र धातु का उपयोग उन क्षेत्रों में किया जाता है जहाँ क्लोराइड स्ट्रेस जंग क्रैकिंग (CSCC) और अन्य भागों के कारण स्टेनलेस स्टील का उपयोग नहीं किया जा सकता है जहाँ उच्च संक्षारण प्रतिरोध की आवश्यकता होती है।इन मिश्र धातुओं का उपयोग समुद्री जल सेवा के लिए मशीनीकृत और जाली वाल्व और पंप घटकों के रूप में भी किया जाता है।C70600 (90/10) तांबा-निकल मिश्र धातु मैंगनीज और लोहे की उच्च सामग्री के कारण समुद्री जल के क्षरण के लिए अत्यधिक प्रतिरोधी है।समुद्री कंडेनसर के लिए उपयुक्त, कॉपर-निकल मिश्र धातु कॉपर 90/10 और कॉपर-निकल मिश्र धातु कॉपर 70/30 का उपयोग समुद्री जल संघनन प्रणाली, ताप और जल आपूर्ति, रासायनिक उद्योग, समुद्री जल अलवणीकरण आदि में किया जाता है।
कॉपर मिश्र UNS C70600 और C71500 अलवणीकरण संयंत्रों के लिए मानक विनिर्देश सीमलेस कॉपर-निकल मिश्र धातु पाइप हैं।
हालाँकि, C70600 और C71500 मिश्र धातुओं को सबसे सामान्य तरीकों से आसानी से वेल्ड किया जाता है।दोनों मिश्र धातुओं को मिश्र धातु C71500 से उपभोग्य सामग्रियों का उपयोग करके वेल्ड किया जाना चाहिए।कॉपर-निकल को स्टील से वेल्डिंग करते समय, 65% निकल-कॉपर उपभोग्य सामग्रियों का उपयोग किया जाना चाहिए क्योंकि वे C71500 कॉपर-निकल उपभोग्य सामग्रियों की तुलना में स्टील से अधिक लोहे के कमजोर पड़ने का सामना कर सकते हैं।
ASTM B111 B466 C70600 कॉपर निकल ट्यूबिंग रासायनिक संरचना:
| श्रेणी |
सी (अधिकतम) |
पंजाब |
एम.एन. |
पी |
एस |
Zn |
फ़े |
नी |
घन |
| C70600 |
0.05 |
0.02 |
1.0 |
0.02 |
0.02 |
0.50 |
1.0-1.8 |
9.0-11.0 |
संतुलन |
|
एएसएमई एसबी 111 एसबी 466 सी70600 पाइप |EEMUA 234 UNS 7060X भौतिक गुण
| गुण |
मीट्रिक |
शाही |
| घनत्व |
8.94 ग्राम/सेमी3 |
0.323 एलबी/इन3 |
|
एएसएमई एसबी 111 एसबी 466 एएसटीएम बी 111 सी 70600 पाइप
| घेरे के बाहर |
दीवार की मोटाई |
| डीएन |
ओडी वास्तविक |
मानक |
विशेष |
| में |
मिमी |
मिमी |
डब्ल्यूटी |
किग्रा / मी |
डब्ल्यूटी |
किग्रा / मी |
| |
4 |
8 |
1 |
0.2 |
|
|
| 1/8 |
6 |
10 |
1 |
0.25 |
|
|
| 1/4 |
8 |
12 |
1 |
0.31 |
|
|
| 3/8 |
12 |
16 |
1 |
0.42 |
1.5 |
0.61 |
| 1/2 |
16 |
20 |
1 |
0.53 |
1.5 |
0.78 |
| 3/4 |
20 |
25 |
1.5 |
0.99 |
2 |
1.29 |
| 1 |
25 |
30 |
1.5 |
1.19 |
2 |
1.56 |
| 1 1/4 |
32 |
38 |
1.5 |
1.53 |
2 |
2.01 |
| 1 1/2 |
40 |
44.5 |
1.5 |
1.8 |
2 |
2.38 |
| 2 |
50 |
57 |
1.5 |
2.33 |
2 |
3.07 |
| 2 1/2 |
65 |
76 |
2 |
4.14 |
2.5 |
5.14 |
| 3 |
80 |
88.9 (89) |
2 |
4.86 |
2.5 |
6.04 |
| 4 |
100 |
108 |
2.5 |
7.37 |
3 |
8.8 |
| 5 |
125 |
133 |
2.5 |
9.12 |
3 |
10.9 |
| 6 |
150 |
159 |
2.5 |
10.93 |
3 |
13.08 |
| 7 |
175 |
194 |
3 |
16.01 |
|
|
| 8 |
200 |
219.1 (219) |
3 |
18.12 |
3.5 |
21.09 |
| 10 |
250 |
267 |
3 |
22.13 |
4 |
29.4 |
| 12 |
300 |
323.9 (324) |
4 |
35.76 |
5 |
44.56 |
| 14 |
350 |
368 |
4 |
40.69 |
5.5 |
55.72 |
| 16 |
400 |
419 |
4 |
46.39 |
6 |
69.25 |
| 18 |
450 |
457 |
4.5 |
56.92 |
|
|
UNS C70600 कॉपर-निकल मिश्र धातु मुख्य रूप से जाली और मशीनीकृत वाल्व और पंप असेंबलियों, फिटिंग और हार्डवेयर के रूप में समुद्री जल सेवा में उपयोग किया जाता है।मिश्र धातु का उपयोग उन अनुप्रयोगों में भी किया जाता है जहां उच्च संक्षारण प्रतिरोध और क्लोराइड तनाव जंग खुर की रोकथाम के उपाय स्टेनलेस स्टील के उपयोग को रोकते हैं।
कॉपर-निकल मिश्र धातुओं में बायोफूलिंग और समुद्री जंग के लिए उत्कृष्ट प्रतिरोध है, और अच्छी मशीनेबिलिटी है।जब निकेल मिलाया जाता है, तो तांबा मजबूत होता है और जंग के लिए अधिक प्रतिरोधी होता है।
UNS C70600 समुद्री वातावरण में भी उत्कृष्ट संक्षारण प्रतिरोध के साथ एक तांबा-निकल मिश्र धातु है।मिश्र धातु में तांबे-एल्यूमीनियम मिश्र धातुओं और समान यांत्रिक गुणों वाले अन्य मिश्र धातुओं की तुलना में उच्च तापमान पर औसत उच्च शक्ति और अच्छा रेंगना प्रतिरोध होता है।
यांत्रिक परीक्षण जैसे क्षेत्र का तन्यता
- कठोर परीक्षण
- रासायनिक विश्लेषण - स्पेक्ट्रो विश्लेषण
- सकारात्मक सामग्री पहचान - पीएमआई परीक्षण
- चपटा परीक्षण
- माइक्रो और मैक्रोटेस्ट
- प्रतिरोध परीक्षण खड़ा करना
- फ्लेयरिंग टेस्ट
- इंटरग्रेन्युलर जंग (आईजीसी) टेस्ट
