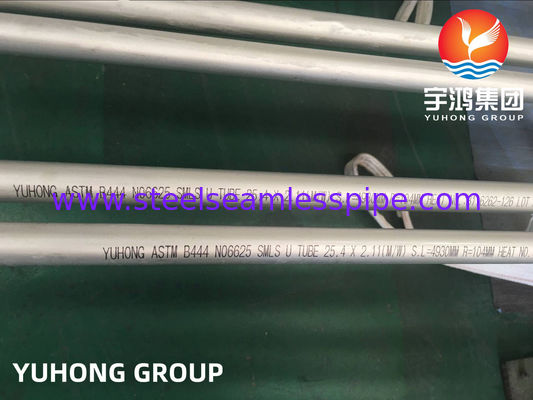

ASME SB444 Inconel 625 / UNS N06625 निकेल मिश्र धातु स्टील यू बेंड सीमलेस ट्यूब
अवलोकन:
ट्यूब मुख्य रूप से Inconel 625 से बना है, एक मिश्र धातु जिसमें लगभग 58% निकल, 20-23% क्रोमियम, 8-10% मोलिब्डेनम, और छोटी मात्रा में नाइओबियम, लोहा और अन्य तत्व होते हैं।यह संरचना संक्षारक वातावरण की एक विस्तृत श्रृंखला के लिए बेहतर प्रतिरोध प्रदान करता है, जिसमें समुद्री जल, अम्ल, क्षार और उच्च तापमान वाले ऑक्सीकरण और घटाने वाले वातावरण शामिल हैं।

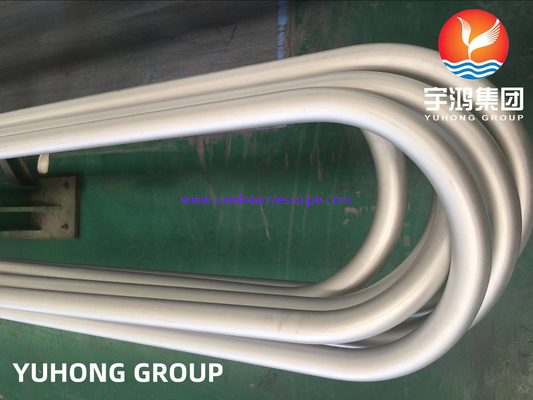

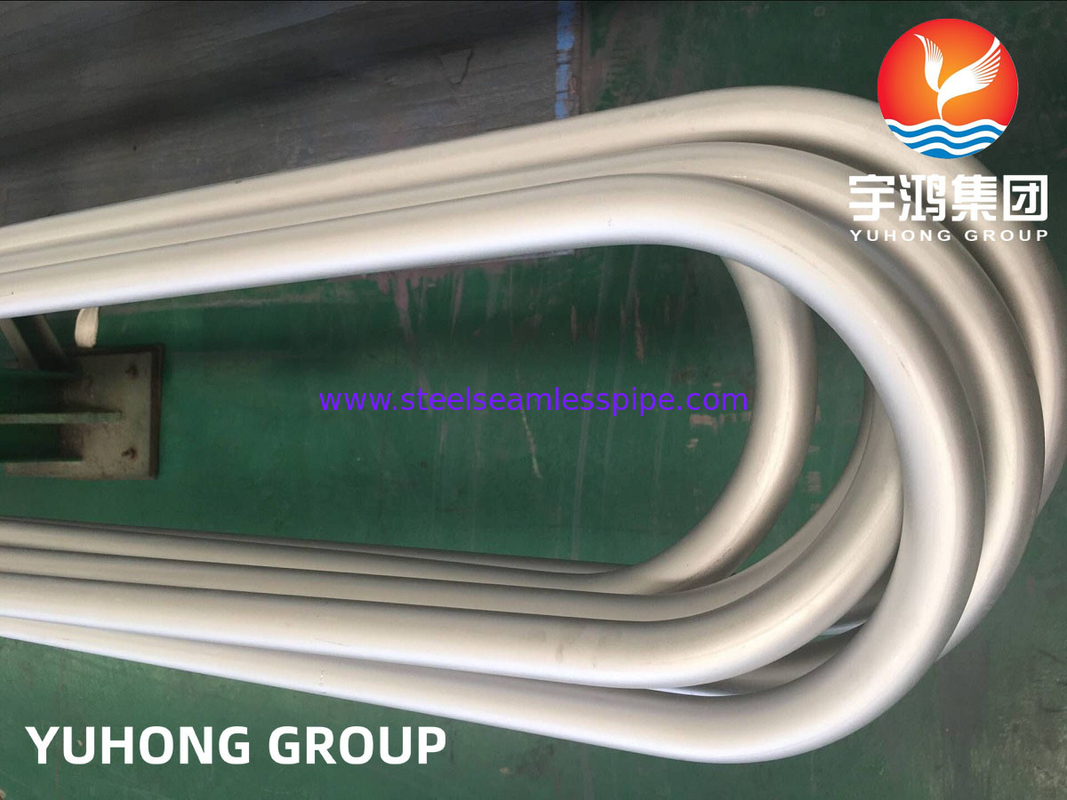

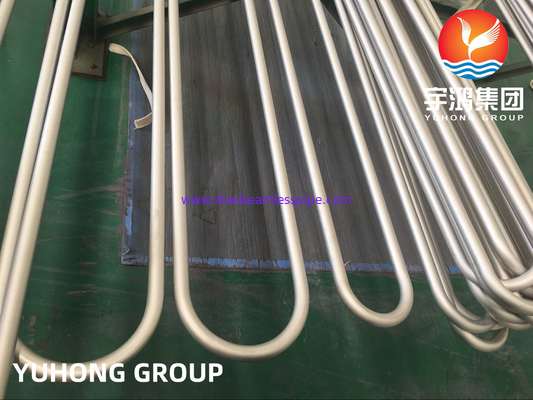

यू-बेंड डिजाइन ट्यूब को सहज रूप से दिशा बदलने की अनुमति देता है, जो अक्षर "यू." यह विन्यास हीट एक्सचेंजर्स में कॉम्पैक्ट इंस्टॉलेशन और कुशल गर्मी हस्तांतरण की अनुमति देता है, कंडेनसर और अन्य उपकरण जिन्हें तरल पदार्थ या गैस प्रवाह में दिशा परिवर्तन की आवश्यकता होती है।
इनकोनेल 625 यू-बेंड ट्यूब उच्च तापमान पर उत्कृष्ट यांत्रिक शक्ति और स्थिरता प्रदर्शित करते हैं। वे ताकत के महत्वपूर्ण नुकसान के बिना 1093°C (2000°F) तक के तापमान का सामना कर सकते हैं,उन्हें एयरोस्पेस जैसे उद्योगों में अनुप्रयोगों के लिए उपयुक्त बनाना, रासायनिक प्रसंस्करण, और बिजली उत्पादन।
इनकोनेल 625 क्षरण के लिए असाधारण प्रतिरोध प्रदान करता है, जिसमें पिटिंग, दरार क्षरण, और इंटरग्रैन्युलर हमला शामिल है। यह समुद्री पानी सहित विभिन्न कठोर वातावरण में अच्छी तरह से प्रदर्शन करता है,अम्लीय और क्षारीय घोलनतीजतन, इनकोनेल 625 यू-बेंड ट्यूब का व्यापक रूप से अपतटीय और समुद्री अनुप्रयोगों, रासायनिक प्रसंस्करण संयंत्रों और तेल और गैस उद्योगों में उपयोग किया जाता है।
विनिर्देशः
| विनिर्देश |
ASTM B444 और इसके समकक्ष ASME, DIN और EN मानक। |
| ग्रेड |
UNS N06625/DIN 2.4856/INCONEL 625 |
| प्रकार |
यू-बेंड और सीधा सीमलेस ट्यूब |
| बाहरी व्यास |
1/4' से 1' तक या कस्टम आकार |
| दीवार की मोटाई |
BWG25;BWG22;BWG20;BWG18;BWG16;BWG14;BWG12;BWG10 |
| लम्बाई |
कस्टम कट लंबाई |
| वितरण की स्थिति |
समाधान एनील्ड और अचार |
| अंत |
सादा अंत, ढलान |
| अन्य परीक्षण |

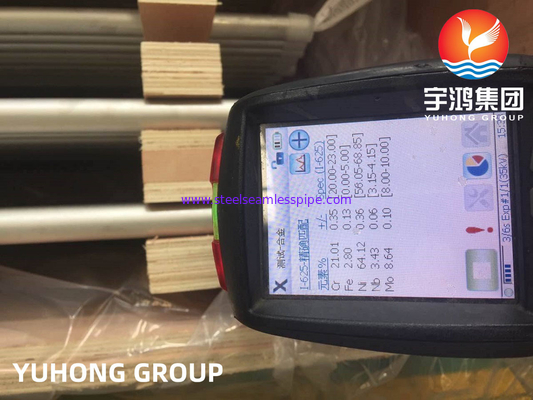

उत्पाद विश्लेषण,एडी करंट टेस्ट, हाइड्रोस्टैटिक टेस्ट, अल्ट्रासोनिक टेस्ट,समतलता परीक्षण, कठोरता परीक्षण, तन्यता परीक्षण आदि। |
| आयाम |
सभी पाइप और ट्यूबों का निर्माण किया जाता है और एएसटीएम और एएसएमई सहित प्रासंगिक मानकों के अनुसार निरीक्षण / परीक्षण किया जाता है |
| पैकिंग |
प्लाईवुड केस |
रासायनिक संरचनाः
| ग्रेड |
सी |
एमएन |
हाँ |
पी |
एस |
सीआर |
एनबी+टीए |
को |
मो |
फे |
अल |
टि |
नि |
| UNS N06625 |
0.10
अधिकतम.
|
0.50
अधिकतम.
|
0.50
अधिकतम.
|
0.015 अधिकतम. |
0.015 अधिकतम. |
20.0-23.0 |
3.15-4.15 |
1.0
अधिकतम.
|
8.0-10.0
|
5.0
अधिकतम.
|
0.40
अधिकतम.
|
0.40
अधिकतम.
|
58.0
मिन.
|
यांत्रिक गुण:
| ग्रेड |
स्थिति |
तन्य शक्ति
मिनट, ksi (MPa)
|
उपज शक्ति
मिनट, ksi (MPa)
|
2 इंच में विस्तार।
या 50 मिमी, मिनट (%)
|
| UNS N06625 |
ग्रेड 1 (गर्दी)
ग्रेड 2 ((सॉलुशन एनील्ड)
|
120 ((827)
100 ((600)
|
60(414)
40 ((276)
|
30
30
|
अनुप्रयोग:
1हीट एक्सचेंजर: इनकोनेल 625 यू-बेंड ट्यूब का व्यापक रूप से उच्च तापमान और संक्षारक मीडिया से संबंधित प्रक्रियाओं में कुशल गर्मी हस्तांतरण के लिए हीट एक्सचेंजर में उपयोग किया जाता है।वे संक्षारण के प्रति उत्कृष्ट प्रतिरोध प्रदान करते हैं और अपनी यांत्रिक शक्ति बनाए रखते हैं, उन्हें रासायनिक प्रसंस्करण, पेट्रोकेमिकल और बिजली उत्पादन उद्योगों में मांग वाले गर्मी विनिमय अनुप्रयोगों के लिए उपयुक्त बनाता है।
2तेल और गैस उद्योगः इनकोनेल 625 यू-बेंड ट्यूबों का उपयोग क्लोराइड युक्त वातावरण में उनके उल्लेखनीय संक्षारण प्रतिरोध के कारण अपतटीय और ऑनशोर तेल और गैस अनुप्रयोगों में किया जाता है।हाइड्रोजन सल्फाइड, और अन्य संक्षारक यौगिकों। वे तेल और गैस उत्पादन, शोधन, और प्रसंस्करण उपकरण जैसे विभाजक, संघनक, और गर्मी एक्सचेंजर में नियोजित होते हैं।
3एयरोस्पेस उद्योगः इनकोनेल 625 यू-बेंड ट्यूबों का उपयोग एयरोस्पेस क्षेत्र में उच्च तापमान की ताकत, संक्षारण प्रतिरोध और स्थायित्व की आवश्यकता वाले अनुप्रयोगों के लिए किया जाता है।इनका उपयोग विमानों के हाइड्रोलिक सिस्टम में किया जाता है।, इंजन घटकों और निकास प्रणालियों, जहां वे अत्यधिक गर्मी का सामना कर सकते हैं और दहन उप-उत्पादों के संक्षारक प्रभावों का विरोध कर सकते हैं।
4रासायनिक प्रसंस्करणः इनकोनेल 625 यू-बेंड ट्यूब रासायनिक प्रसंस्करण संयंत्रों के लिए उपयुक्त हैं जो संक्षारक रसायनों और एसिड को संभालते हैं। वे रिएक्टरों, आसवन स्तंभों,और अन्य उपकरण जहां आक्रामक वातावरण के लिए प्रतिरोध महत्वपूर्ण हैट्यूब स्थानीय जंग के खिलाफ सुरक्षा प्रदान करते हैं और क्लोराइड-प्रेरित तनाव जंग दरार के लिए प्रतिरोधी हैं।
5विद्युत उत्पादनः इनकोनेल 625 यू-बेंड ट्यूबों का उपयोग बिजली संयंत्रों में, विशेष रूप से बॉयलरों और हीट एक्सचेंजर में किया जाता है। वे उच्च तापमान वाले भाप वातावरण का सामना कर सकते हैं,स्केलिंग और ऑक्सीकरण प्रतिरोधी, और संक्षारक परिस्थितियों में विश्वसनीय प्रदर्शन प्रदान करते हैं, जिससे कुशल ऊर्जा उत्पादन में योगदान मिलता है।
6समुद्री और अपतटीय: इनकोनेल 625 यू-बेंड ट्यूबों का उपयोग समुद्री और अपतटीय अनुप्रयोगों में समुद्री जल संक्षारण, गड्ढे और दरार संक्षारण सहित उनके प्रतिरोध के कारण किया जाता है।इनका उपयोग समुद्री जल निर्जलीकरण संयंत्रों में किया जाता है, अपतटीय तेल रिग और ऐसे जहाज जहां स्थायित्व और दीर्घायु महत्वपूर्ण हैं, जैसे कि शीतलन प्रणाली और पाइपलाइन।
7रासायनिक और पेट्रोकेमिकल उद्योगः इनकोनेल 625 यू-बेंड ट्यूब का व्यापक रूप से रासायनिक और पेट्रोकेमिकल क्षेत्रों में उपयोग किया जाता है, जहां वे संक्षारक रसायनों, अम्लीय वातावरण,और उच्च तापमानइनका उपयोग प्रतिक्रिया पात्रों, अम्ल भंडारण टैंकों और अन्य उपकरणों में किया जाता है जिनमें उत्कृष्ट संक्षारण प्रतिरोध और उच्च तापमान क्षमताओं की आवश्यकता होती है।
