उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | एएसएमई एसए179 / एएसटीएम ए179 | प्रकार: | फिन ट्यूब हीट एक्सचेंजर ट्यूब, स्टेनलेस स्टील ताप उपकरण |
|---|---|---|---|
| आवेदन: | हीटर पार्ट्स, रेफ्रिजरेशन पार्ट्स, हीट एक्सचेंजर, कूलर, फ्लूइड कूलिंग | ट्यूब सामग्री: | कार्बन स्टील, स्टेनलेस स्टील |
| फिन सामग्री: | एल्यूमीनियम सर्पिल फिन के साथ कार्बन स्टील पाइप | फिन की ऊंचाई: | 16 मिमी मैक्स |
| प्रमुखता देना: | Finned कार्बन स्टील हीट एक्सचेंजर ट्यूब,कार्बन स्टील एंबेडेड Finned ट्यूब,16mm हीट एक्सचेंजर Finned ट्यूब |
||

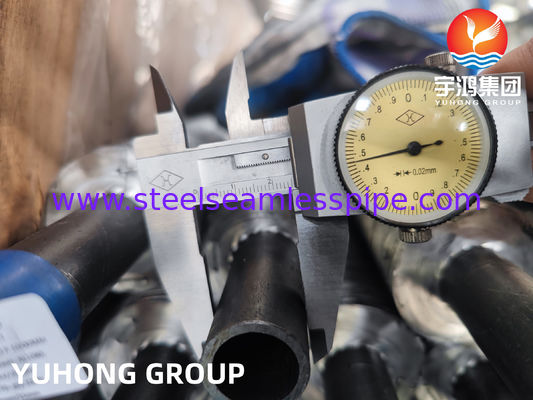

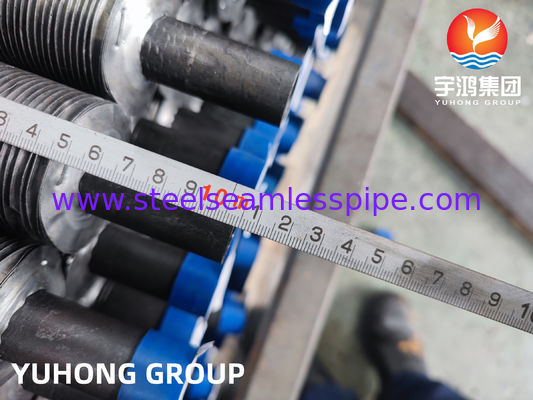

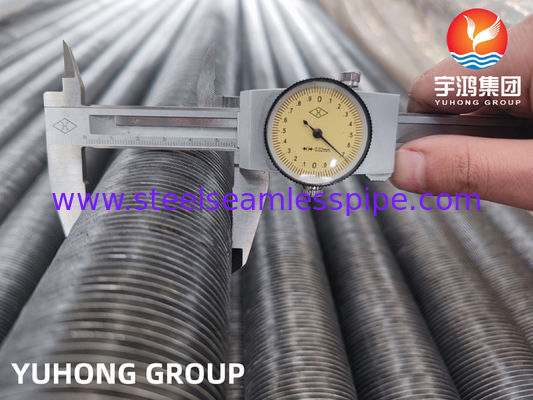

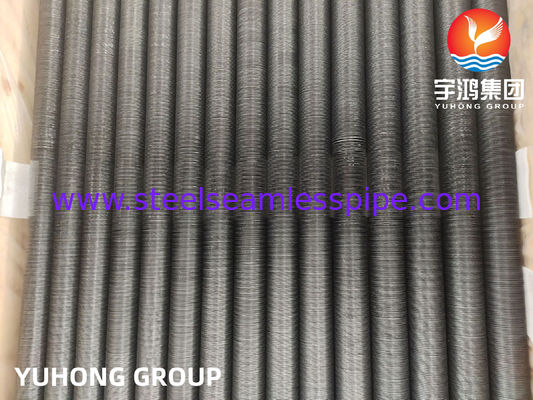

ASTM A179 एंबेडेड G-टाइप AL फिन ट्यूब कार्बन स्टील हीट एक्सचेंजर ट्यूब
इस क्षेत्र में उत्पादन और निर्यात के दशकों के अनुभव के साथ, YUHONG GROUP को यह कहते हुए गर्व हो रहा है कि हम विभिन्न प्रकार की परियोजनाओं को संभाल सकते हैं, जैसे हीट एक्सचेंजर / बॉयलर प्रोजेक्ट, समुद्री परियोजनाएं, तेल और गैस परियोजनाएं आदि। हर साल हम 80000 टन से अधिक बेचते हैं। स्टेनलेस स्टील पाइप और ट्यूबों की।हमारे उत्पादों को दुनिया भर के ग्राहकों के बीच अच्छी तरह से जाना जाता है।युहोंग ग्रुप ने इन मूल्यवान ग्राहकों के साथ दीर्घकालिक संबंध बनाए हैं, जो पहले से ही 65 से अधिक देशों को कवर कर चुके हैं।
फिन ट्यूब क्या हैं?
फिन ट्यूब एक प्रकार का हीट एक्सचेंजर है जिसका उपयोग कई अलग-अलग उद्योगों में किया जाता है।इन ट्यूबों में एक महीन सतह होती है, जो उनके सतह क्षेत्र को बढ़ाती है और उन्हें अधिक कुशलता से गर्मी स्थानांतरित करने की अनुमति देती है।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च ताप अंतरण दर की आवश्यकता होती है, जैसे कि बिजली संयंत्रों और प्रशीतन प्रणालियों में।
फिन ट्यूब विभिन्न प्रकार की सामग्रियों से बने होते हैं, जिनमें तांबा, एल्यूमीनियम और स्टेनलेस स्टील शामिल हैं।वे कई आकारों और आकृतियों में उपलब्ध हैं और प्रत्येक एप्लिकेशन की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
फिन ट्यूबों के प्रमुख लाभों में से एक उच्च तापमान और दबावों पर कुशलतापूर्वक संचालित करने की उनकी क्षमता है।यह उन्हें एयर कंडीशनिंग, हीट एक्सचेंजर्स और रेडिएटर्स सहित अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त बनाता है।
उनके उच्च तापीय प्रदर्शन के अलावा, फिन ट्यूब भी टिकाऊ और लंबे समय तक चलने वाले होते हैं।वे संक्षारण प्रतिरोधी हैं और अक्सर औद्योगिक सेटिंग्स में पाए जाने वाले कठोर वातावरण का सामना कर सकते हैं।यह उन्हें कई अलग-अलग उद्योगों के लिए लागत प्रभावी समाधान बनाता है।
ASTM A179 की रासायनिक संरचना
| सामग्री | रासायनिक संरचना(%) | ||||
| सी | सी | एम.एन. | पी | एस | |
| एएसटीएम A179 | 0.06-0.18 | ≤ 0.25 | 0.27-0.63 | ≤0.035 | ≤0.035 |
संक्षिप्त वर्णन
जी टाइप एंबेडेड फिनेड ट्यूब यह है कि फिन स्ट्रिप टेंशन घाव है और खांचे में कटी हुई नाली में एप्र, 0.4 मिमी नाली की गहराई के साथ रखा जाता है, फिर पंख के नीचे खांचे में निर्देशित किया जाता है और बेस ट्यूब के साथ मजबूती से बैकफिल किया जाता है।
जी टाइप एंबेडेड फिनेड ट्यूब
जी टाइप एंबेडेड फिनेड ट्यूब यह है कि फिन स्ट्रिप टेंशन घाव है और नाली में एप, 0.4 मिमी नाली गहराई के साथ ट्यूब में कटौती की जाती है, फिर पंख के नीचे नाली में निर्देशित किया जाता है और बेस ट्यूब के साथ बैकफिल किया जाता है, अंत में ताला पंखों के तल में संलग्न खांचे को रोल करके पंखों को जगह दी जाती है।जी टाइप एंबेडेड फिनेड ट्यूब का अधिकतम ऑपरेटिंग तापमान 400 डिग्री सेल्सियस तक पहुंच सकता है।
जी टाइप एंबेडेड फिनेड ट्यूब त्वरित विवरण
कोर ट्यूब सामग्री:
1. कार्बन स्टील: A179, A192, SA210 Gr A1/C, A106 Gr B
2. स्टेनलेस स्टील: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. कॉपर: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
फिन सामग्री:
1. एल्युमीनियम (Alu.1100, Alu.1060)
2. ताँबा।
3. स्टील
फिन प्रकार: ठोस सादा
फिन ट्यूब टाइप: जी टाइप एंबेडेड
बाहरी व्यास (ओडी): 16 मिमी न्यूनतम ~ 50.8 मिमी अधिकतम।
ट्यूब की लंबाई: 18,000 मिमी तक।
फिन की ऊंचाई: 16.5 मिमी मैक्स।
फिन मोटाई: आम तौर पर 0.4 मिमी ~ 0.6 मिमी
फिन पिच: 2.1 मिमी न्यूनतम (12FPI)
भूतल संरक्षण: दोनों नंगे सिरे इलेक्ट्रोस्प्रे आर्क सिस्टम कोटिंग द्वारा धातुकृत जस्ता या एल्यूमीनियम होंगे।
सहायक उपकरण: ट्यूब सपोर्ट बॉक्स, क्लैम्प या स्पेसर बॉक्स (सामग्री: एल्यूमीनियम, जस्ता और स्टेनलेस स्टील)।
लाभ
ट्यूब दीवार के माध्यम से एक गर्म तरल पदार्थ से गर्मी को ठंडे तरल पदार्थ में स्थानांतरित करना यही कारण है कि हम में से कई पंख वाले ट्यूबों का उपयोग करते हैं।
लेकिन आप पूछ सकते हैं कि फिनेड ट्यूब का उपयोग करने का प्रमुख लाभ क्या है?यह स्थानांतरण करने के लिए आप सामान्य ट्यूब का उपयोग क्यों नहीं कर सकते?ठीक है आप कर सकते हैं लेकिन दर बहुत धीमी होगी।
फिनिश्ड ट्यूब का उपयोग न करने से बाहरी सतह का क्षेत्रफल अंदर के सतह क्षेत्र से काफी अधिक नहीं होता है।उसके कारण, सबसे कम ताप अंतरण गुणांक वाला द्रव समग्र ताप अंतरण दर को निर्धारित करेगा।जब ट्यूब के अंदर तरल पदार्थ का गर्मी हस्तांतरण गुणांक ट्यूब के बाहर तरल पदार्थ की तुलना में कई गुना बड़ा होता है तो ट्यूब के बाहरी सतह क्षेत्र को बढ़ाकर समग्र गर्मी हस्तांतरण दर में काफी सुधार किया जा सकता है।
फिनेड ट्यूब सतह क्षेत्र के बाहर बढ़ती हैं।एक महीन ट्यूब होने से, यह समग्र ताप अंतरण दर को बढ़ाता है।इसके बाद किसी दिए गए एप्लिकेशन के लिए आवश्यक ट्यूबों की कुल संख्या घट जाती है जो तब समग्र उपकरण आकार को भी कम कर देती है और लंबे समय में परियोजना की लागत को कम कर सकती है।कई आवेदन मामलों में, एक पंख वाली ट्यूब छह या अधिक नंगे ट्यूबों को 1/3 से कम लागत और 1/4 मात्रा में बदल देती है।
