कंडेनसर के लिए लो-फिन्ड ट्यूब - ASME SB111 C68700 एल्यूमिनियम पीतल

उत्पाद अवलोकन

कंडेनसर के लिए लो-फिन्ड ट्यूब, से निर्मितASME SB111 C68700 / UNS C68700 एल्यूमीनियम पीतल, एक कॉम्पैक्ट ट्यूब ज्यामिति को बनाए रखते हुए कंडेनसर ट्यूबों के बाहरी ताप-स्थानांतरण क्षेत्र को बढ़ाने के लिए डिज़ाइन किए गए हैं।

C68700, जिसे आमतौर पर के रूप में पहचाना जाता हैएल्युमीनियम पीतल बी / आर्सेनिक एल्युमीनियम पीतल, एक तांबा-जस्ता मिश्र धातु है जिसमें एल्यूमीनियम और एक नियंत्रित आर्सेनिक मिश्रण होता है। ASME SB111 / ASTM B111 सीमलेस कंडेनसर, बाष्पीकरणकर्ता और हीट-एक्सचेंजर ट्यूब अनुप्रयोगों के लिए C68700 को पहचानता है।

लो-फ़िन ज्यामिति ट्यूब की सतह के चारों ओर अभिन्न बाहरी पंखों की एक श्रृंखला बनाती है। समान नाममात्र व्यास की एक सादे ट्यूब की तुलना में, बढ़ा हुआ बाहरी सतह क्षेत्र गर्मी हस्तांतरण में सुधार कर सकता है और किसी दिए गए एक्सचेंजर लिफाफे के भीतर अधिक गर्मी-स्थानांतरण क्षमता प्रदान कर सकता है।

ये ट्यूब विशेष रूप से उपयुक्त हैंसतह कंडेनसर, समुद्री जल और शीतलन-जल ताप विनिमायक, समुद्री कंडेनसर, अलवणीकरण उपकरण, और औद्योगिक शीतलन प्रणालीजहां उपयुक्त जल-सेवा स्थितियों में तापीय चालकता, यांत्रिक शक्ति और क्षरण-संक्षारण प्रतिरोध के संयोजन के लिए एल्यूमीनियम पीतल का चयन किया जाता है।

प्रमुख विशेषताऐं

• सामग्री:एएसएमई एसबी111 सी68700 / यूएनएस सी68700
• सामग्री पदनाम:एल्युमीनियम पीतल बी / आर्सेनिक एल्युमीनियम पीतल
• ट्यूब प्रकार:सीमलेस लो-फिन्ड ट्यूब
• अनुप्रयोग: कंडेनसर और हीट एक्सचेंजर्स
• इंटीग्रल लो फिन बाहरी ताप-स्थानांतरण सतह क्षेत्र को बढ़ाते हैं
• ठंडा-पानी और कंडेनसर सेवा के लिए उपयुक्त
• अनुकूलित फिन ऊंचाई, पिच, दीवार की मोटाई और लंबाई में उपलब्ध है
• ग्राहक के चित्र और हीट-एक्सचेंजर आवश्यकताओं के अनुसार निर्मित
• आयामी और गैर-विनाशकारी निरीक्षण उपलब्ध है
• बिजली उत्पादन, समुद्री, अलवणीकरण, पेट्रोकेमिकल और औद्योगिक शीतलन अनुप्रयोगों के लिए उपयुक्त

विशिष्ट अनुप्रयोग

1. सतही संघनित्र

C68700 लो-फिन्ड ट्यूब का उपयोग किया जा सकता हैसतह संघनित्र प्रणालीजहां भाप ऊष्मा-स्थानांतरण सतह के एक तरफ संघनित होती है और ठंडा पानी ट्यूब के माध्यम से बहता है।

एएसटीएम बी111 विशेष रूप से सतह कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर्स के लिए कवर किए गए तांबे के मिश्र धातुओं के बीच सी68700 की पहचान करता है।

2. पावर प्लांट कंडेनसर

ट्यूबों को कंडेनसर और सहायक शीतलन उपकरण के लिए माना जा सकता है:

• थर्मल पावर प्लांट
• संयुक्त-चक्र बिजली संयंत्र
• औद्योगिक बिजली उत्पादन सुविधाएं
• सह-उत्पादन प्रणाली

3. समुद्री और समुद्री जल का ठंडा होना

C68700 व्यापक रूप से कंडेनसर और हीट-एक्सचेंजर ट्यूब सेवा से जुड़ा हुआ है जिसमें ठंडा पानी शामिल है। एल्यूमीनियम-पीतल की संरचना समुद्री और समुद्री जल से संबंधित उपकरणों के लिए विशेष रूप से प्रासंगिक है जब ऑपरेटिंग रसायन विज्ञान और पानी के वेग को ठीक से नियंत्रित किया जाता है।

विशिष्ट उपकरण में शामिल हैं:

• समुद्री संघनित्र
• केंद्रीय शीतलन प्रणाली
• इंजन कूलर
• अपतटीय शीतलन उपकरण
• शिपबोर्ड हीट एक्सचेंजर्स

4. अलवणीकरण उपकरण

विशिष्ट जल रसायन और डिज़ाइन शर्तों के अधीन, अलवणीकरण और समुद्री जल उपचार प्रणालियों में उपयोग किए जाने वाले ताप-स्थानांतरण उपकरणों के लिए C68700 लो-फिन्ड ट्यूब की आपूर्ति की जा सकती है।

5. औद्योगिक हीट एक्सचेंजर्स

संभावित अनुप्रयोगों में शामिल हैं:

• कूलिंग-वॉटर हीट एक्सचेंजर्स
• प्रक्रिया संघनित्र
• तेल कूलर
• वाटर कूलर
• रासायनिक-प्रक्रिया हीट एक्सचेंजर्स
• औद्योगिक परिसंचारी-जल प्रणालियाँ

विशिष्ट आकार सीमा

कंडेनसर डिज़ाइन, थर्मल गणना, ट्यूब-शीट कॉन्फ़िगरेशन और लागू प्रोजेक्ट विनिर्देश के अनुसार सटीक आयामों का चयन किया जाना चाहिए।

विशिष्ट विनिर्माण श्रेणियों में शामिल हो सकते हैं:

एएसटीएम बी111/बी111एम-24 तक सीमलेस कंडेनसर ट्यूब को कवर करता है3 1/8 इंच (80 मिमी) व्यास, हालांकि वास्तविक लो-फ़िन ट्यूब आयाम आम तौर पर एक्सचेंजर डिज़ाइन और क्रेता विनिर्देश द्वारा निर्धारित किए जाते हैं।

महत्वपूर्ण:उपरोक्त आयामी मान सार्वभौमिक ASME SB111 आयामी आवश्यकताओं के बजाय विशिष्ट विनिर्माण श्रेणियां हैं। अंतिम आयाम, सहनशीलता, फिन ज्यामिति, स्वभाव और निरीक्षण आवश्यकताओं की पुष्टि खरीद विनिर्देश और मानक के लागू संस्करण के विरुद्ध की जानी चाहिए।

C68700 रासायनिक संरचना

के लिए विशिष्ट रासायनिक संरचना आवश्यकताएँUNS C68700 एल्यूमीनियम पीतलशामिल करना:

C68700 को कॉपर डेवलपमेंट एसोसिएशन के UNS डेटाबेस द्वारा वर्गीकृत किया गया हैएल्यूमिनियम पीतल, आर्सेनिकल, लगभग 76-79% पर तांबा, 1.8-2.5% पर एल्यूमीनियम, और 0.02-0.06% पर आर्सेनिक, जस्ता के साथ संतुलन बनाता है।

संविदात्मक आपूर्ति के लिए,लागू एएसएमई/एएसटीएम संस्करण और खरीद विनिर्देश को प्राथमिकता दी जाएगीसामान्यीकृत रचना तालिकाओं पर।

यांत्रिक विशेषताएं

यांत्रिक गुण ट्यूब के तापमान और लागू आयामी सीमा पर निर्भर करते हैं। एएसएमई एसबी111/एएसटीएम बी111 सभी सी68700 ट्यूबों को एक सार्वभौमिक यांत्रिक-संपत्ति मूल्य के रूप में मानने के बजाय निर्दिष्ट तापमान के अनुसार आवश्यकताएं प्रदान करता है। एएसटीएम बी111 निम्नलिखित सहित स्थितियों को पहचानता हैएनील्ड, प्रकाश-खींचा, कठोर-खींचा, और कठोर-खींचा/अंत-एनील्ड.

C68700 कंडेनसर ट्यूबों के लिए मूल्यांकन किए गए विशिष्ट गुणों में शामिल हैं:

• तन्यता ताकत
• जहां लागू हो वहां उपज ताकत/प्रूफ ताकत
• बढ़ाव
• कठोरता
• विस्तार व्यवहार
• सपाट प्रदर्शन

किसी वाणिज्यिक उत्पाद पृष्ठ के लिए, इसके अनुसार गारंटीकृत मूल्यों को बताना बेहतर होगाआदेशित तापमान और वर्तमान ASME SB111 विशिष्टता, एक यांत्रिक-संपत्ति तालिका प्रस्तुत करने के बजाय जो गलत तरीके से हर स्वभाव पर लागू हो सकती है।

विनिर्माण प्रक्रिया

हमारे निम्न-पंख वाले C68700 कंडेनसर ट्यूबों का निर्माण नियंत्रित अनुक्रम के माध्यम से किया जा सकता है जैसे:

1. C68700 मिश्र धातु बिलेट/ट्यूब तैयारी
2. निर्बाध ट्यूब उत्पादन
3. शीत रेखांकन या आकार निर्धारण
4. आवश्यक तापमान के अनुसार ताप उपचार
5. सीधा
6. परिशुद्धता आयामी नियंत्रण
7. इंटीग्रल लो-फिन फॉर्मिंग
8. फिन ज्यामिति निरीक्षण
9. ट्यूब की सतह की सफाई
10. गैर-विनाशकारी और आयामी निरीक्षण
11. अंतिम अंकन और पैकेजिंग

एएसटीएम बी111 कास्टिंग, एक्सट्रूज़न, ड्राइंग, एनीलिंग, स्ट्रेटनिंग, ट्रिमिंग और निर्दिष्ट स्थिति में सीमलेस ट्यूब बनाने में सक्षम अन्य प्रक्रियाओं सहित विनिर्माण मार्गों का वर्णन करता है।

जांच और परीक्षण

कंडेनसर और हीट-एक्सचेंजर सेवा के लिए उपयुक्तता सुनिश्चित करने के लिए, निरीक्षण में शामिल हो सकते हैं:

रासायनिक विश्लेषण

C68700 मिश्र धातु रसायन विज्ञान को सत्यापित करने के लिए सकारात्मक सामग्री पहचान या प्रयोगशाला रासायनिक विश्लेषण किया जा सकता है।

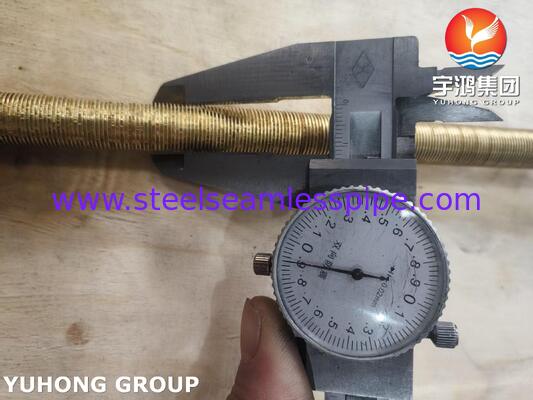

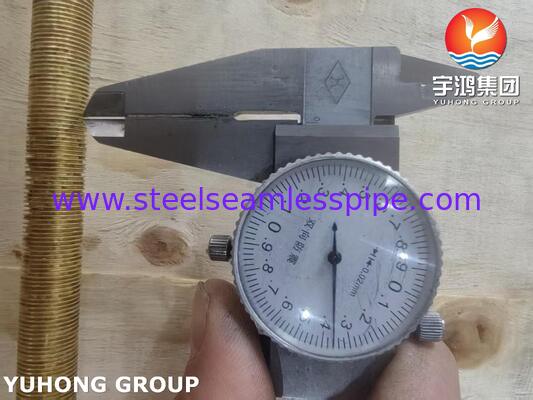

आयामी निरीक्षण

विशिष्ट आयामी जांच में शामिल हैं:

• घेरे के बाहर
• दीवार की मोटाई
• ट्यूब की लंबाई
• फिन ऊंचाई
• फिन पिच
• फिन रूट आयाम
• सीधा
• ओवेलिटि
• अंतिम स्थिति

तन्यता परीक्षण

यांत्रिक प्रदर्शन को सत्यापित करने के लिए लागू सामग्री विनिर्देश और आदेशित तापमान के अनुसार तन्य परीक्षण किया जाता है।

विस्तार परीक्षण

विस्तार परीक्षण अस्वीकार्य दरार या विफलता के बिना नियंत्रित विस्तार का सामना करने की ट्यूब की क्षमता का मूल्यांकन करता है।

चपटा परीक्षण

फ़्लैटनिंग परीक्षण ट्यूब लचीलापन और सामग्री अखंडता का मूल्यांकन करता है।

एड़ी-वर्तमान परीक्षण

ट्यूब की दीवार में प्रासंगिक असंतुलन का पता लगाने के लिए एड़ी-वर्तमान परीक्षा का उपयोग एक गैर-विनाशकारी विधि के रूप में किया जा सकता है।

हाइड्रोस्टेटिक परीक्षण

हाइड्रोस्टैटिक परीक्षण वहां किया जा सकता है जहां खरीद आदेश या लागू मानक द्वारा निर्दिष्ट किया गया हो।

वायवीय/वायु पानी के अंदर परीक्षण

परियोजना विनिर्देश के अनुसार आवश्यकता पड़ने पर वायवीय रिसाव परीक्षण भी प्रदान किया जा सकता है।

एएसटीएम बी111/बी111एम विस्तार, समतलीकरण और अवशिष्ट-तनाव परीक्षण की पहचान करता है और इसकी परीक्षण आवश्यकताओं/विकल्पों के बीच एड़ी-वर्तमान, हाइड्रोस्टैटिक और वायवीय परीक्षाओं के लिए भी प्रदान करता है।

दृश्य एवं भूतल निरीक्षण

ट्यूब की सतह का निरीक्षण किया जाता है:

• दरारें
• लैमिनेशंस
• तेजी
• अत्यधिक खरोंच
• सतही दोष
• फिन क्षति
• विरूपण
• संक्षारण या संदूषण

लो-फ़िन डिज़ाइन के लाभ

लो-फ़िन कॉन्फ़िगरेशन का मुख्य उद्देश्य आनुपातिक रूप से बड़े बेस-ट्यूब व्यास की आवश्यकता के बिना बाहरी ताप-स्थानांतरण क्षेत्र को बढ़ाना है।

सादे कंडेनसर ट्यूबों की तुलना में, कम पंख वाली ट्यूबें प्रदान कर सकती हैं:

• बाहरी ताप-स्थानांतरण क्षेत्र में वृद्धि
• एक कॉम्पैक्ट एक्सचेंजर के भीतर अधिक गर्मी-स्थानांतरण क्षमता
• आवश्यक एक्सचेंजर सतह क्षेत्र में संभावित कमी
• मौजूदा ट्यूब-शीट लेआउट का कुशल उपयोग
• एक व्यावहारिक समाधान जहां शेल-साइड हीट-ट्रांसफर गुणांक ट्यूब-साइड गुणांक से कम है

वास्तविक थर्मल लाभ फिन ज्यामिति, द्रव गुण, वेग, फाउलिंग, तापमान अंतर, दबाव ड्रॉप और संपूर्ण हीट-एक्सचेंजर डिज़ाइन पर निर्भर करता है।

C68700 एल्यूमिनियम पीतल क्यों चुनें?

C68700 तांबे से भरपूर मैट्रिक्स को एल्यूमीनियम और नियंत्रित आर्सेनिक मिश्रण के साथ जोड़ता है। कंडेनसर और हीट-एक्सचेंजर टयूबिंग में इसका स्थापित उपयोग इसे शीतलन-जल सेवा के लिए एक प्रासंगिक सामग्री विकल्प बनाता है।

कंडेनसर अनुप्रयोगों के लिए इसके प्रमुख लाभों में शामिल हैं:

• अच्छी थर्मल-ट्रांसफर क्षमता
• ट्यूब अनुप्रयोगों के लिए उपयुक्त यांत्रिक शक्ति
• स्थापित कंडेनसर-ट्यूब विशिष्टता कवरेज
• उपयुक्त जल-सेवा परिस्थितियों में कटाव-क्षरण के प्रति अच्छा प्रतिरोध
• समुद्री और औद्योगिक शीतलन-जल उपकरण के लिए उपयुक्तता
• विभिन्न ट्यूब टेम्पर्स में उपलब्धता

एएसटीएम बी111 विशेष रूप से सी68700 की पहचान करता हैएल्यूमिनियम पीतल बीसीमलेस कंडेनसर ट्यूबों के लिए, और वर्तमान B111/B111M दायरे में सतह कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर्स शामिल हैं।

गुणवत्ता आश्वासन

प्रत्येक उत्पादन बैच को उचित गुणवत्ता दस्तावेज के साथ आपूर्ति की जा सकती है, जैसे:

• सामग्री परीक्षण प्रमाणपत्र (एमटीसी)
• रासायनिक संरचना रिपोर्ट
• यांत्रिक परीक्षण के परिणाम
• आयामी निरीक्षण रिपोर्ट
• एड़ी-वर्तमान परीक्षण रिपोर्ट
• हाइड्रोस्टैटिक परीक्षण रिपोर्ट, जब निर्दिष्ट हो
• हीट/लॉट ट्रैसेबिलिटी
• अनुरूप प्रमाण पत्र
• आवश्यकता पड़ने पर तृतीय-पक्ष निरीक्षण दस्तावेज़

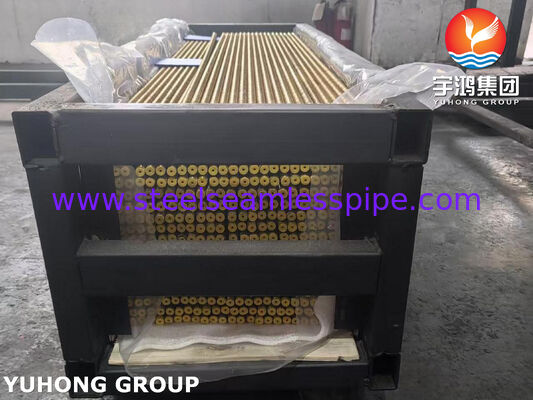

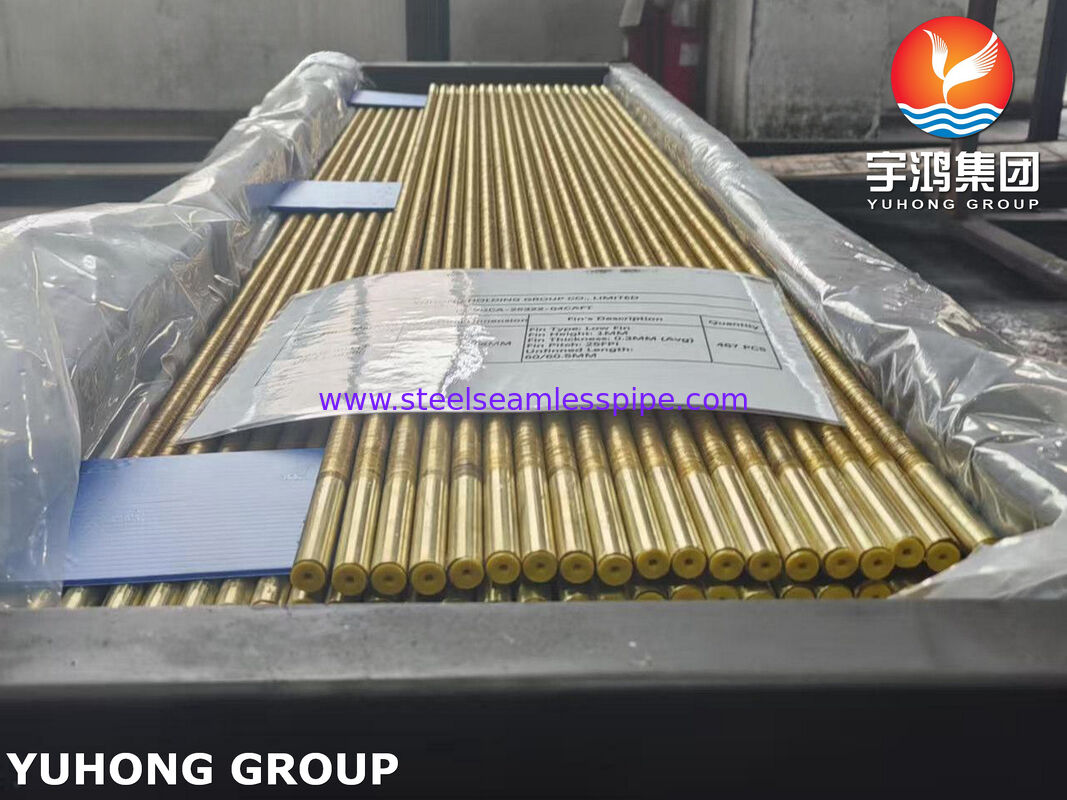

पैकेजिंग

C68700 लो-फिन्ड ट्यूबों को ट्यूब की लंबाई और ग्राहकों की आवश्यकताओं के अनुसार उपयुक्त निर्यात पैकेजिंग में आपूर्ति की जा सकती है।

विशिष्ट सुरक्षा में शामिल हो सकते हैं:

• प्लास्टिक अंत टोपियां
• सुरक्षात्मक आवरण
• नमी प्रतिरोधी पैकेजिंग
• पहचान टैग के साथ बंडलिंग
• जहां आवश्यक हो, लकड़ी के डिब्बे या निर्यात-ग्रेड पैकिंग

प्रत्येक बंडल को सामग्री ग्रेड, आकार, लंबाई, ताप/लॉट संख्या, मात्रा और पता लगाने की क्षमता के लिए लागू विनिर्देश के साथ चिह्नित किया जा सकता है।

अनुशंसित उत्पाद स्थिति निर्धारण

कंडेनसर और हीट एक्सचेंजर्स के लिए ASME SB111 C68700 लो-फिन्ड ट्यूब

यह उत्पाद उन ग्राहकों के लिए विशेष रूप से उपयुक्त है जो निम्नलिखित के लिए एल्यूमीनियम-पीतल कम-पंख वाली ट्यूब की तलाश कर रहे हैं:

भूतल कंडेनसर | पावर प्लांट कंडेनसर | समुद्री हीट एक्सचेंजर्स | समुद्री जल का ठंडा होना | अलवणीकरण उपकरण | औद्योगिक शीतलन प्रणाली
