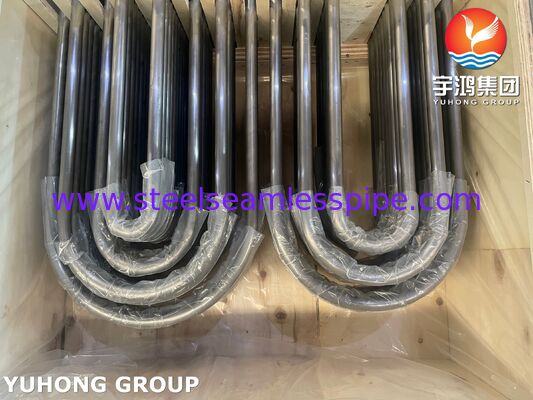

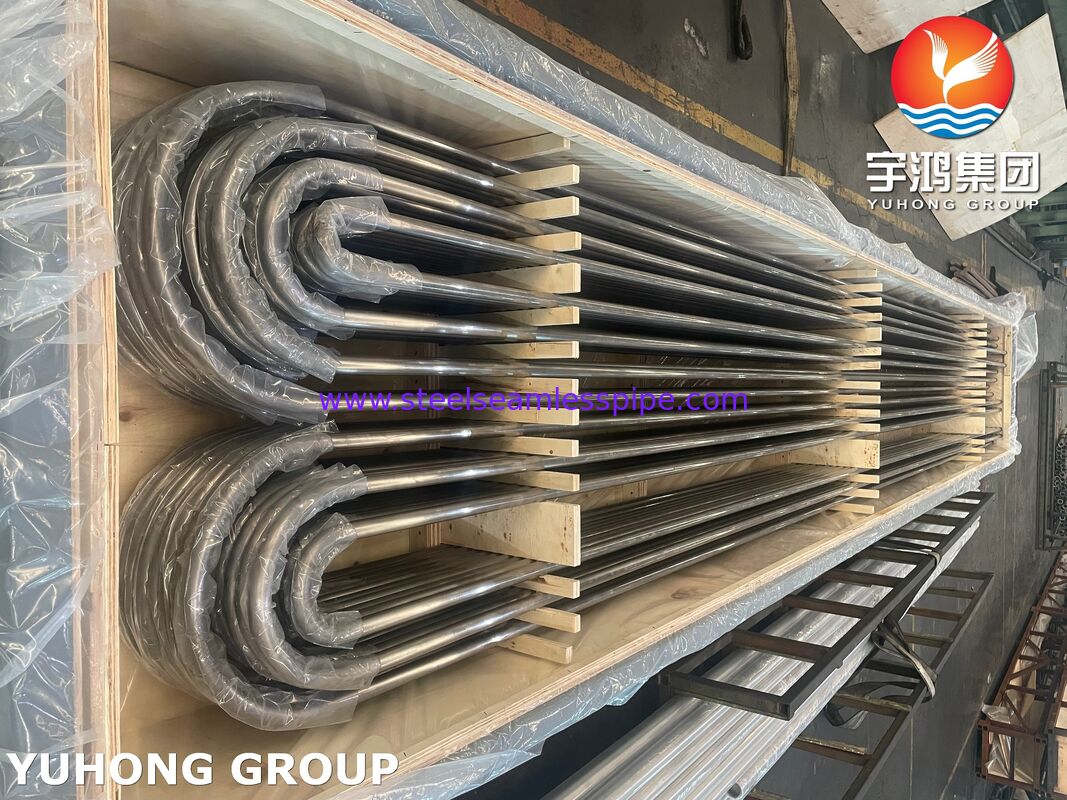

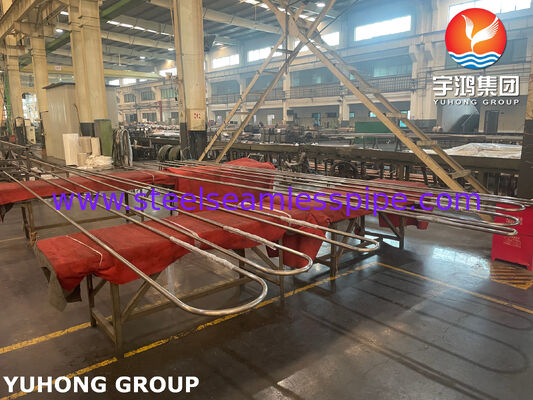

कंडेनसर और शेल और ट्यूब हीट एक्सचेंजर के लिए ASME SB163 N04400 निकेल अलॉय यू-बेंड ट्यूब
उत्पाद अवलोकन
ASME SB163 N04400 निकेल अलॉय यू-बेंड ट्यूब | सीमलेस मोनेल 400 हीट एक्सचेंजर और कंडेनसर ट्यूब
युहोंग ग्रुप कं, लिमिटेड प्रेशर वेसल, एयर कूलर, ट्यूब बंडल, यू-बेंड ट्यूब, फिन ट्यूब, ट्यूब शीट, बैफल्स और हेड सहित व्यापक हीट एक्सचेंजर कंपोनेंट्स की आपूर्ति करता है। हमारी यू-बेंड हीट एक्सचेंजर टयूबिंग विशेषज्ञता ASME SB-163 बेंड ज्यामिति, वॉल-थिनिंग गणना और एंड तैयारी पर केंद्रित है।
यह उत्पाद कंडेनसर और हीट-एक्सचेंजर सेवा के लिए डिज़ाइन की गई एक सीमलेस निकेल-कॉपर UNS N04400 यू-बेंड ट्यूब है। ASME SB-163 OD 3 इंच (76.2 मिमी) और उससे कम, न्यूनतम दीवार 0.148 इंच (3.76 मिमी) और उससे कम, या औसत दीवार 0.165 इंच (4.19 मिमी) और उससे कम को कवर करता है। N04400 को एनील्ड या स्ट्रेस-रिलीव्ड के रूप में आपूर्ति की जाती है, जिसमें एनील्ड सिरे विनिर्देश पर उपलब्ध होते हैं। छोटे-व्यास वाले लाइट-वॉल कन्वर्टर आकार निर्दिष्ट होने पर ASME SB-163 परिशिष्ट X2 द्वारा कवर किए जाते हैं।
रासायनिक संरचना
ASME SB-163 तालिका 1
| तत्व |
N04400, % |
| निकेल |
63.0 न्यूनतम |
| तांबा |
28.0-34.0 |
| लोहा |
2.5 अधिकतम |
| मैंगनीज |
2.0 अधिकतम |
| कार्बन |
0.3 अधिकतम |
| सिलिकॉन |
0.5 अधिकतम |
| सल्फर |
0.024 अधिकतम |
यांत्रिक गुण और स्थितियाँ
ASME SB-163 तालिका 3
| स्थिति |
तन्यता, न्यूनतम |
यील्ड 0.2% ऑफसेट, न्यूनतम |
दीर्घीकरण, न्यूनतम |
कठोरता |
| एनील्ड |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
-- |
| स्ट्रेस-रिलीव्ड |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 अधिकतम एनील्ड सिरों के लिए |
N04400 को एनील्ड या स्ट्रेस-रिलीव्ड के रूप में आपूर्ति की जाती है। यदि स्ट्रेस-रिलीव्ड टयूबिंग में एनील्ड सिरे हों, तो एनीलिंग के बाद कठोरता ASME SB-163 तालिका 3 मान से अधिक नहीं होनी चाहिए। ASME SB-163 ग्रेन साइज़ आवश्यकताएं UNS N08120, UNS N08810 और UNS N08811 पर लागू होती हैं, N04400 पर नहीं।
विनिर्माण, परीक्षण और यू-बेंड नियंत्रण
सीमलेस N04400 ट्यूब को कोल्ड वर्क और हीट ट्रीट किया जाता है। ASME SB-163 की आवश्यकता है:
- रासायनिक विश्लेषण
- तनाव परीक्षण
- जब एनील्ड सिरे निर्दिष्ट हों तो कठोरता परीक्षण
- फ्लेयर परीक्षण
- हाइड्रोस्टैटिक या गैर-विनाशकारी विद्युत परीक्षण
फ्लेयर परीक्षण प्रति लॉट (100 ट्यूबों से कम लॉट के लिए न्यूनतम एक ट्यूब) तैयार ट्यूब लंबाई के 1% के एक सिरे पर किया जाता है। एक 60° विस्तार उपकरण निर्दिष्ट बाहरी व्यास को 30% तक बढ़ाता है, और फ्लेयर्ड नमूने में दीवार के माध्यम से कोई दरार नहीं दिखनी चाहिए।
प्रत्येक ट्यूब को या तो हाइड्रोस्टैटिक या गैर-विनाशकारी विद्युत परीक्षण प्राप्त होता है। हाइड्रोस्टैटिक परीक्षण के लिए, OD 1/2 इंच (3.2 मिमी) और उससे बड़े और दीवार 0.015 इंच (0.38 मिमी) और उससे अधिक की ट्यूबों का परीक्षण 1000 psi (6.9 MPa) तक किया जाता है, बशर्ते कि गणना की गई फाइबर स्ट्रेस स्वीकार्य S से अधिक न हो। N04400 के लिए, S एनील्ड होने पर 17,500 psi (120.6 MPa) और स्ट्रेस-रिलीव्ड होने पर 21,200 psi (146.2 MPa) है।
ASME SB-163 पूरक S1 यू-बेंड आवश्यकताएँ
| नियंत्रण |
ASME SB-163 S1 आवश्यकता |
| बेंड OD |
स्पर्शरेखा बिंदुओं के अंदर किसी भी क्रॉस सेक्शन पर नाममात्र के 10% के भीतर |
| एपेक्स वॉल |
TF = T(2R)/(2R + D) से कम नहीं |
| लेग स्पेसिंग |
सेंटरलाइन रेडियस R द्वारा सहनशीलता: 18 इंच तक, 1/16 इंच; 18-30 इंच से अधिक, 3/32 इंच; 30-36 इंच से अधिक, 1/8 इंच |
| लेग लंबाई अंतर |
अधिकतम 1/2 इंच (3.2 मिमी) |
| बेंड के बाद हाइड्रो |
5 सेकंड न्यूनतम होल्ड; दबाव गणना के लिए 26,600 psi (183.3 MPa) फाइबर स्ट्रेस |
ऑर्डरिंग, कस्टमाइजेशन और अनुप्रयोग
ASME SB-163 के तहत ऑर्डरिंग जानकारी में अलॉय, कंडीशन, फिनिश, आयाम, फैब्रिकेशन ऑपरेशन, परीक्षण आवश्यकताएं, सिरे, पूरक आवश्यकताएं और निरीक्षण विनिर्देश शामिल हैं।
कस्टम यू-बेंड विकल्प शामिल हैं:
- बेंड रेडियस R
- लेग लंबाई
- एनील्ड सिरे
- बेंडिंग के बाद हाइड्रो
- NDE और तीसरे पक्ष की गवाही
मिलान करने वाली ट्यूब शीट, बैफल्स, हेड और फिन ट्यूब उपलब्ध हैं। विशिष्ट अनुप्रयोगों में कंडेनसर, हीट एक्सचेंजर, एयर कूलर, ट्यूब बंडल और समुद्री या रासायनिक शीतलन कार्य शामिल हैं जहां निकेल-कॉपर संक्षारण प्रतिरोध की आवश्यकता होती है। सीमलेस निर्माण अनुदैर्ध्य वेल्ड सीम से बचता है, जबकि यू-बेंड डिज़ाइन फील्ड वेल्ड को कम करता है और थर्मल विस्तार को समायोजित करता है।
अक्सर पूछे जाने वाले प्रश्न
औसत दीवार बनाम न्यूनतम दीवार? ASME SB-163 दोनों को कवर करता है। यू-बेंड एपेक्स वॉल गणना के लिए, T निर्दिष्ट न्यूनतम दीवार या निर्दिष्ट औसत दीवार माइनस अनुमेय माइनस वॉल सहनशीलता है।
क्या N04400 के लिए ग्रेन साइज़ आवश्यक है? नहीं। ASME SB-163 ग्रेन साइज़ आवश्यकता UNS N08120, UNS N08810 और UNS N08811 पर लागू होती है।
क्या बेंडिंग के बाद हाइड्रोस्टैटिक परीक्षण किया जा सकता है? हाँ, जब निर्दिष्ट किया गया हो। न्यूनतम होल्डिंग समय 5 सेकंड है, और हाइड्रोस्टैटिक परीक्षण दबाव की गणना के लिए आवश्यक फाइबर स्ट्रेस 26,600 psi (183.3 MPa) है।
