ASTM A790 S31803 डुप्लेक्स 2205 संक्षारक सेवा के लिए वेल्डेड पाइप
ASTM A790 S31803 डुप्लेक्स 2205 वेल्डेड स्टेनलेस स्टील पाइप
उत्पाद का अवलोकन
ASTM A790 S31803 डुप्लेक्स 2205 वेल्डेड स्टेनलेस स्टील पाइप एक फेरीटिक-ऑस्टेनिटिक डुप्लेक्स स्टेनलेस स्टील पाइप है जिसे संक्षारक प्रक्रिया पाइपिंग और मांग वाले औद्योगिक सेवा के लिए डिज़ाइन किया गया है।UNS S31803 डुप्लेक्स स्टेनलेस स्टील से निर्मित, यह उच्च यांत्रिक शक्ति के साथ सामान्य संक्षारण और क्लोराइड युक्त वातावरण के लिए अच्छा प्रतिरोध को जोड़ती है।
वेल्डेड निर्माण उन अनुप्रयोगों के लिए उपयुक्त है जिनमें नियंत्रित अनुदैर्ध्य वेल्ड गुणवत्ता, अनुकूलित पाइप आयाम और बड़े बाहरी व्यास की आवश्यकता होती है।पाइप समाधान annealing के साथ आपूर्ति की जा सकती है, अचार, आयामी निरीक्षण और लागू एएसटीएम A790/A790M और खरीद आदेश आवश्यकताओं के अनुसार परियोजना-विशिष्ट परीक्षण।
डुप्लेक्स 2205 S31803 तेल और गैस, पेट्रोकेमिकल, रासायनिक प्रसंस्करण, समुद्री,बिजली उत्पादन और औद्योगिक जल प्रणाली जहां पारंपरिक स्टेनलेस स्टील या कार्बन स्टील आवश्यक संयोजन शक्ति और संक्षारण प्रतिरोध प्रदान नहीं कर सकते हैं.
तकनीकी विनिर्देश
| पद |
विनिर्देश |
| उत्पाद का नाम |
डुप्लेक्स 2205 वेल्डेड स्टेनलेस स्टील पाइप |
| सामग्री का ग्रेड |
UNS S31803 |
| सामान्य ग्रेड |
डुप्लेक्स 2205 |
| सामग्री का प्रकार |
फेरीटिक-ऑस्टेनिटिक डुप्लेक्स स्टेनलेस स्टील |
| सामग्री मानक |
ASTM A790 / ASME SA790 |
| विनिर्माण विधि |
स्वचालित अनुदैर्ध्य वेल्डिंग |
| पाइप का प्रकार |
सीधी सीम वेल्डेड पाइप |
| ताप उपचार |
समाधान एनील किया गया |
| सतह की स्थिति |
एनील्ड और अचार / अनुकूलित |
| बाहरी व्यास |
अनुकूलित |
| दीवार की मोटाई |
अनुकूलित |
| लम्बाई |
फिक्स्ड / रैंडम / अनुकूलित |
| अंत की तैयारी |
सादा / कतरनी / अनुकूलित |
| आयाम मानक |
ASME B36.19 / परियोजना विनिर्देश |
| निरीक्षण |
हाइड्रोस्टैटिक/नॉनडेस्ट्रक्टिव/आयामी |
| एमपीआई |
उपलब्ध |
| एमटीसी |
EN 10204 3.1 / 3।2 |
| तीसरे पक्ष का निरीक्षण |
अनुरोध पर उपलब्ध |
सामग्रीः UNS S31803 डुप्लेक्स 2205
UNS S31803 एक डुप्लेक्स स्टेनलेस स्टील ग्रेड है जिसे आमतौर पर डुप्लेक्स 2205 परिवार के साथ पहचाना जाता है।इसकी फेरीटिक-ऑस्टेनिटिक सूक्ष्म संरचना ताकत और संक्षारण प्रतिरोध का संतुलन प्रदान करती है जो 304L और 316L जैसे पारंपरिक ऑस्टेनिटिक ग्रेड से भिन्न होती है.
क्रोमियम, निकल, मोलिब्डेनम और नाइट्रोजन युक्त मिश्र धातु प्रणाली क्लोराइड युक्त वातावरण और तनाव संक्षारण क्रैकिंग के प्रतिरोध में योगदान देती है।इसलिए S31803 को अक्सर प्रक्रिया पाइपिंग के लिए चुना जाता है जहां यांत्रिक शक्ति और संक्षारण प्रतिरोध दोनों महत्वपूर्ण डिजाइन विचार हैं.
उत्पाद की विशेषताएं
- डुप्लेक्स फेरीटिक-ऑस्टेनितिक संरचनाःडुप्लेक्स माइक्रोस्ट्रक्चर मांगपूर्ण औद्योगिक पाइप सिस्टम के लिए यांत्रिक शक्ति और संक्षारण प्रतिरोध का एक संयोजन प्रदान करता है।
- अच्छा क्लोराइड संक्षारण प्रतिरोधःS31803 डुप्लेक्स 2205 आमतौर पर क्लोराइड युक्त तरल पदार्थों और अन्य संक्षारक प्रक्रिया वातावरण के संपर्क में पाइप के लिए चुना जाता है।
- तनाव संक्षारण क्रैकिंग प्रतिरोधःडुप्लेक्स स्टेनलेस स्टील कई पारंपरिक ऑस्टेनिटिक स्टेनलेस स्टील ग्रेड की तुलना में क्लोराइड तनाव संक्षारण क्रैकिंग के लिए बेहतर प्रतिरोध प्रदान करता है।
- उच्च यांत्रिक शक्तिःडुप्लेक्स 2205 की यांत्रिक शक्ति कई पारंपरिक ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में अधिक है,इसे दबाव पाइपिंग और प्रक्रिया प्रणालियों के लिए उपयुक्त बनाना जहां ताकत एक महत्वपूर्ण विचार है.
- नियंत्रित वेल्डेड निर्माण:स्वचालित अनुदैर्ध्य वेल्डिंग एक नियंत्रित वेल्ड सीम प्रदान करती है और बड़े पाइप व्यास और अनुकूलित दीवार मोटाई के उत्पादन की अनुमति देती है।
- अनुकूलन योग्य आपूर्तिःपाइप बाहरी व्यास, दीवार मोटाई, लंबाई, अंत तैयारी, सतह की स्थिति, निरीक्षण और दस्तावेज परियोजना आवश्यकताओं के अनुसार आपूर्ति की जा सकती है।
निर्माण प्रक्रिया
ASTM A790 S31803 वेल्डेड पाइप के लिए विशिष्ट उत्पादन प्रक्रिया में शामिल हैंः
- डुप्लेक्स स्टेनलेस स्टील प्लेट या स्ट्रिप तैयारी
- कच्चे माल की पहचान और रासायनिक सत्यापन
- प्लेट या पट्टी बनाने
- नियंत्रित अनुदैर्ध्य वेल्डिंग
- वेल्ड सीम निरीक्षण
- समाधान ताप उपचार
- अचार और सतह उपचार
- निर्दिष्ट लंबाई तक काटना
- अंतिम तैयारी
- आयामी निरीक्षण
- हाइड्रोस्टैटिक या लागू विनाशकारी परीक्षण
- एसएमआई और अंतिम निरीक्षण

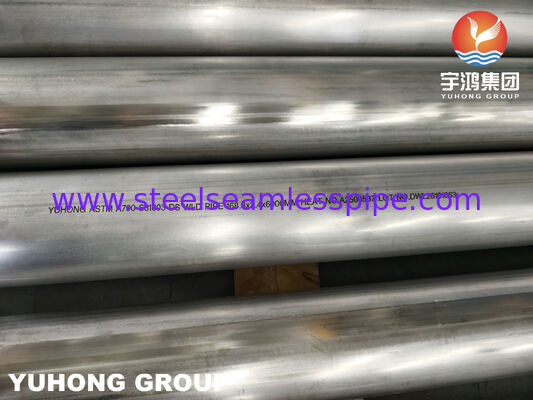

- चिह्न और निर्यात पैकेजिंग
वास्तविक उत्पादन मार्ग और परीक्षण के दायरे को लागू मानक, खरीद विनिर्देश और सहमत निरीक्षण योजना के अनुसार नियंत्रित किया जाता है।
आवेदन
- तेल और गैसःचयनित प्रक्रिया, उत्पादन और उपयोगिता पाइप प्रणाली में उपयोग किया जाता है जहां संक्षारक तरल पदार्थ और क्लोराइड युक्त वातावरण का सामना किया जा सकता है।
- पेट्रोकेमिकल संयंत्र:रिफाइनरियों और पेट्रोकेमिकल सुविधाओं में प्रक्रिया पाइपिंग के लिए उपयुक्त है जिसमें डुप्लेक्स स्टेनलेस स्टील निर्माण की आवश्यकता होती है।
- रासायनिक प्रसंस्करण:चुनिंदा रासायनिक प्रक्रिया लाइनों पर लागू किया जाता है जहां संक्षारण प्रतिरोध और यांत्रिक शक्ति की आवश्यकता होती है।
- समुद्री और समुद्री जल प्रणालीःसमुद्री पाइप, शीतलन-पानी प्रणालियों और समुद्र के पानी से संबंधित चयनित अनुप्रयोगों के लिए विचार किया जाता है, वास्तविक सेवा स्थितियों के अधीन।
- विद्युत उत्पादन:चयनित शीतलन जल, प्रक्रिया जल और बिजली संयंत्रों में सहायक पाइप प्रणाली में प्रयोग किया जाता है।
- औद्योगिक प्रक्रिया पाइपिंग:औद्योगिक द्रव परिवहन प्रणालियों के लिए उपयुक्त है, जिसमें शक्ति, संक्षारण प्रतिरोध और वेल्डेड पाइप निर्माण का संयोजन आवश्यक है।
विशिष्ट सेवा मीडिया
नोटःसामग्री की उपयुक्तता का मूल्यांकन वास्तविक माध्यम, क्लोराइड एकाग्रता, तापमान, प्रवाह गति और संचालन स्थितियों के अनुसार किया जाना चाहिए।
ASTM A790 S31803 वेल्डेड पाइप बनाम सीमलेस पाइप
एएसटीएम ए 790 निर्बाध और सीधी सिलाई वेल्डेड डुप्लेक्स स्टेनलेस स्टील पाइप दोनों को कवर करता है। वेल्डेड पाइप प्लेट या स्ट्रिप बनाने और एक नियंत्रित अनुदैर्ध्य वेल्ड बनाने के द्वारा उत्पादित किया जाता है।यह बड़े बाहरी व्यास और कुछ अनुकूलित आयामों के लिए फायदेमंद हो सकता हैनिर्बाध पाइप को अनुदैर्ध्य वेल्ड के बिना निर्मित किया जाता है और विशिष्ट दबाव, आकार या परियोजना आवश्यकताओं के लिए चुना जा सकता है।वेल्डेड और सीमलेस निर्माण के बीच चयन पाइप आयामों पर आधारित होना चाहिए, सेवा की शर्तें, डिजाइन आवश्यकताएं और लागू परियोजना विनिर्देश।
S31803 बनाम S32205 डुप्लेक्स 2205
| पद |
S31803 |
S32205 |
| सामान्य नाम |
डुप्लेक्स 2205 |
डुप्लेक्स 2205 |
| यूएनएस नामकरण |
S31803 |
S32205 |
| भौतिक परिवार |
डुप्लेक्स स्टेनलेस स्टील |
डुप्लेक्स स्टेनलेस स्टील |
| संरचना |
फेरीटिक-ऑस्टेनितिक |
फेरीटिक-ऑस्टेनितिक |
| विशिष्ट Cr-Ni-Mo प्रणाली |
22Cr-5Ni-3Mo वर्ग |
22Cr-5Ni-3Mo वर्ग |
| विशिष्ट अनुप्रयोग |
संक्षारक प्रक्रिया पाइपिंग |
संक्षारक प्रक्रिया पाइपिंग |
यद्यपि S31803 और S32205 दोनों को आमतौर पर Duplex 2205 के साथ जोड़ा जाता है, उनके पास अलग रासायनिक संरचना की आवश्यकताएं हैं। उन्हें स्वचालित रूप से विनिमेय के रूप में नहीं माना जाना चाहिए।खरीद आदेश में निर्दिष्ट सटीक UNS ग्रेड का हमेशा पालन किया जाना चाहिए.
संबंधित सामग्री नाम
| मानक / प्रणाली |
पदनाम |
| UNS |
S31803 |
| सामान्य ग्रेड |
डुप्लेक्स 2205 |
| एएसटीएम |
A790 S31803 |
| एएसएमई |
SA790 S31803 |
| एन |
1.4462 |
| EN संदर्भ |
X2CrNiMoN22-5-3 |
| JIS संदर्भ |
SUS329J3L |
संबंधित पदनामों को सटीक समकक्ष माना जाने से पहले लागू सामग्री मानक और रासायनिक/यांत्रिक आवश्यकताओं के अनुसार सत्यापित किया जाना चाहिए।
निरीक्षण और परीक्षण
गुणवत्ता निरीक्षण को एएसटीएम ए790/ए790एम और परियोजना-विशिष्ट आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है। विशिष्ट निरीक्षण विकल्पों में शामिल हैंः
- रासायनिक संरचना विश्लेषण
- खिंचाव परीक्षण
- कठोरता परीक्षण
- सपाट करने का परीक्षण
- हाइड्रोस्टैटिक परीक्षण
- विनाशकारी विद्युत परीक्षण
- वेल्ड सीम निरीक्षण
- अल्ट्रासोनिक परीक्षण जब निर्दिष्ट किया गया हो

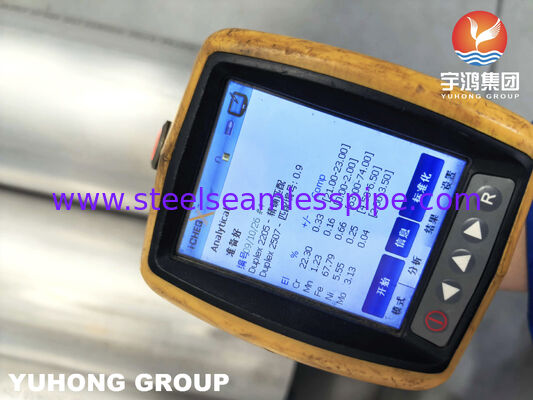

- पॉजिटिव मटेरियल आइडेंटिफिकेशन (PMI)

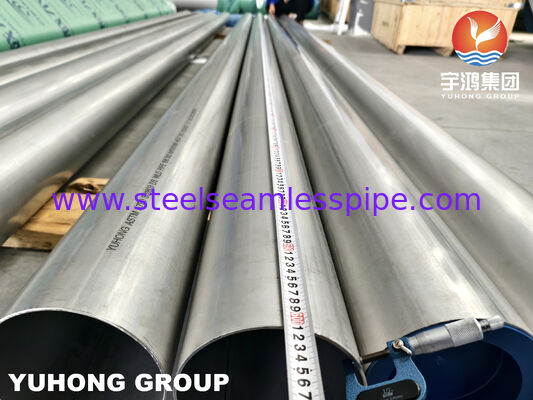

- आयामी निरीक्षण
- दृश्य निरीक्षण
- सतह निरीक्षण
- तीसरे पक्ष का निरीक्षण
सतह उपचार
ASTM A790 S31803 वेल्डेड पाइप को विनिर्माण प्रक्रिया और परियोजना आवश्यकताओं के लिए उपयुक्त सतह की स्थिति के साथ आपूर्ति की जा सकती है। सामान्य विकल्पों में शामिल हैंः
- समाधान एनील्ड और अचार
- एनील्ड और अचार
- यांत्रिक उपचारित सतह
- अनुकूलित सतह खत्म
पाइप के आयामों, निर्माण मार्ग और परियोजना विनिर्देश के अनुसार सतह आवश्यकताओं की पुष्टि की जानी चाहिए।
अंत की तैयारी
पाइप के अंत को ग्राहक की पाइपिंग और वेल्डिंग आवश्यकताओं के अनुसार आपूर्ति की जा सकती है। उपलब्ध विकल्पों में शामिल हैंः
- सादा अंत
- ढलान
- चौकोर कट अंत
- अनुकूलित अंत तैयारी
गुणवत्ता दस्तावेज और प्रमाणन
खरीद आदेश और निरीक्षण योजना के अनुसार निम्नलिखित दस्तावेज उपलब्ध कराए जा सकते हैंः
- एन 10204 3.1 सामग्री परीक्षण प्रमाणपत्र
- EN 10204 3.2 प्रमाण पत्र अनुरोध पर
- रासायनिक विश्लेषण रिपोर्ट
- मैकेनिकल परीक्षण रिपोर्ट
- हाइड्रोस्टैटिक परीक्षण रिपोर्ट
- एनडीटी रिपोर्ट
- एमपीआई रिपोर्ट
- आयामी निरीक्षण रिपोर्ट
- गर्मी उपचार रिकॉर्ड
- पैकिंग सूची
- उत्पत्ति प्रमाण पत्र
- तीसरे पक्ष की निरीक्षण रिपोर्ट
पैकेजिंग

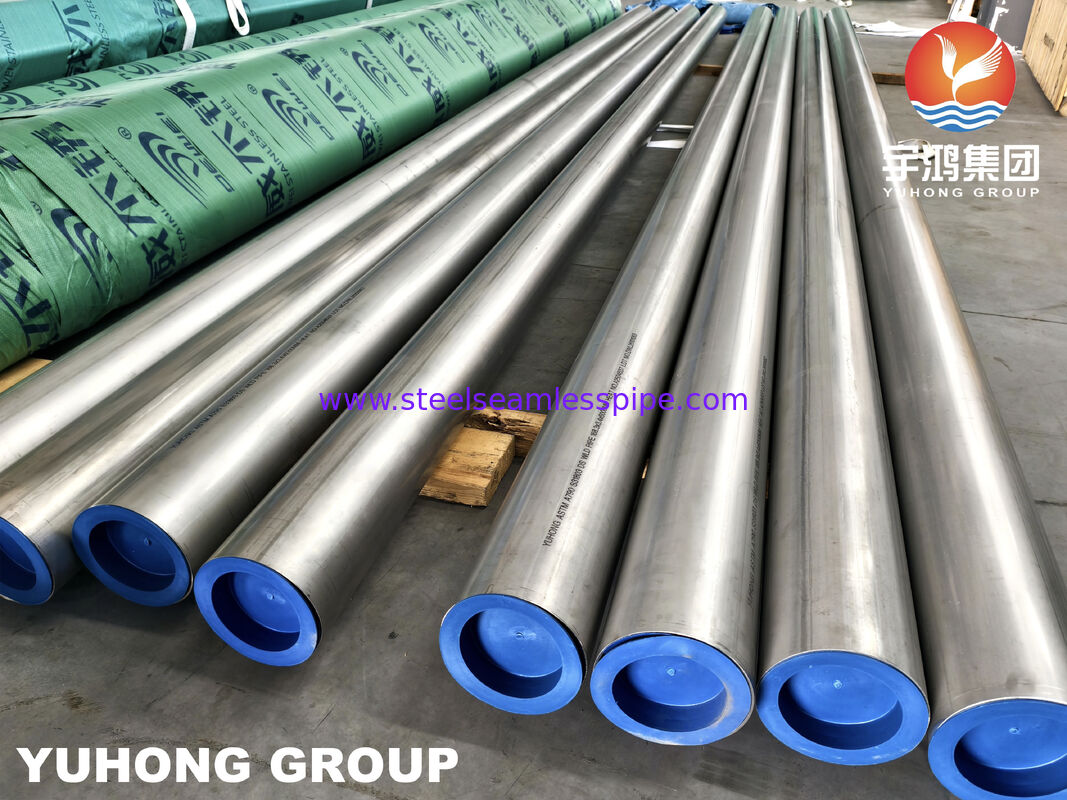

ASTM A790 S31803 वेल्डेड पाइप आमतौर पर सुरक्षात्मक अंत टोपी के साथ आपूर्ति की जाती है और पाइप आकार और परिवहन आवश्यकताओं के अनुसार सुरक्षित रूप से बंडल किया जाता है।लंबी दूरी के शिपमेंट के लिए स्टील स्ट्रैपिंग और समुद्री उपयोग योग्य निर्यात पैकेजिंग की व्यवस्था की जा सकती है.
कस्टम विनिर्माण और आपूर्ति
हम अनुकूलित के साथ एएसटीएम A790 S31803 डुप्लेक्स 2205 वेल्डेड पाइप की आपूर्ति कर सकते हैंः
- बाहरी व्यास
- दीवार की मोटाई
- पाइप की लंबाई
- अंत की तैयारी
- सतह की स्थिति
- ताप उपचार
- निरीक्षण आवश्यकताएं
- पीएमआई आवश्यकताएं
- एनडीटी आवश्यकताएं
- तीसरे पक्ष का निरीक्षण
- सामग्री प्रमाणन
तकनीकी चित्र, परियोजना विनिर्देश और निरीक्षण योजनाओं को लागू आवश्यकताओं की पुष्टि करने के लिए उत्पादन से पहले समीक्षा की जा सकती है।
अक्सर पूछे जाने वाले प्रश्न
- ASTM A790 S31803 पाइप क्या है?
ASTM A790 S31803 पाइप ASTM A790/A790M आवश्यकताओं के अनुसार निर्मित डुप्लेक्स स्टेनलेस स्टील पाइप है। UNS S31803 को आमतौर पर डुप्लेक्स 2205 स्टेनलेस स्टील से जोड़ा जाता है।
- ASTM A790 S31803 पाइप वेल्डेड या सीमलेस है?
एएसटीएम ए 790 निर्बाध और सीधी-सीम वेल्डेड पाइप दोनों को कवर करता है। उत्पाद विवरण में स्पष्ट रूप से निर्दिष्ट किया जाना चाहिए कि आपूर्ति की गई पाइप वेल्डेड है या निर्बाध है।
- क्या S31803 Duplex 2205 के समान है?
S31803 को आम तौर पर Duplex 2205 के रूप में पहचाना जाता है। हालांकि, S31803 और S32205 की अलग-अलग रासायनिक आवश्यकताएं हैं, इसलिए प्रत्येक परियोजना के लिए निर्दिष्ट UNS ग्रेड की पुष्टि की जानी चाहिए।
- ASTM A790 S31803 वेल्डेड पाइप का उपयोग किसके लिए किया जाता है?
यह आम तौर पर तेल और गैस, पेट्रोकेमिकल, रासायनिक प्रसंस्करण, समुद्री, बिजली उत्पादन और औद्योगिक प्रक्रिया पाइपिंग अनुप्रयोगों में उपयोग किया जाता है।
- S31803 वेल्डेड पाइप PMI के साथ आपूर्ति की जा सकती है?
हाँ. खरीद आदेश या निरीक्षण योजना द्वारा आवश्यक होने पर पॉजिटिव मटेरियल आइडेंटिफिकेशन (पीएमआई) की व्यवस्था की जा सकती है।
- क्या तीसरे पक्ष के निरीक्षण की व्यवस्था की जा सकती है?
हां, तीसरे पक्ष के निरीक्षण को सहमत निरीक्षण दायरे और परियोजना आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।
