DIN 86090 CuNi 90/10 एल्बो C70600 कॉपर निकेल पाइप फिटिंग
दDIN 86090 CuNi 90/10 कोहनीएक तांबा-निकल बट वेल्ड फिटिंग है जिसे तांबा-निकल मिश्र धातु पाइपिंग सिस्टम के लिए डिज़ाइन किया गया है।कोहनी एक वेल्डेड कनेक्शन निरंतर ड्यूटी पाइपिंग प्रतिष्ठानों के लिए उपयुक्त बनाए रखते हुए पाइपिंग दिशा में एक नियंत्रित परिवर्तन प्रदान करता है.
उत्पाद का अवलोकन
CuNi 90/10 फिटिंग आमतौर परCuNi10Fe के आधार पर तांबा-निकेल मिश्र धातु, संबंधित पदनाम सहितUNS C70600, जो व्यापक रूप से समुद्री, समुद्री जल और अन्य संक्षारण प्रतिरोधी पाइप सिस्टम में उपयोग किए जाते हैं।सामग्री के सटीक नाम और रासायनिक संरचना को लागू खरीद विनिर्देश के साथ पुष्टि की जानी चाहिए.
के अनुसार निर्मितDIN 86090, परियोजना आवश्यकताओं के अनुसार विभिन्न कोहनी कोणों, आयामों और दीवार मोटाई में फिटिंग की आपूर्ति की जा सकती है।
तकनीकी विनिर्देश
| पद |
विनिर्देश |
| उत्पाद का नाम |
CuNi 90/10 कॉपर निकेल कोहनी |
| उत्पाद का प्रकार |
बट वेल्ड कोहनी |
| मानक |
DIN 86090 |
| सामग्री |
तांबा निकेल मिश्र धातु |
| ग्रेड |
CuNi 90/10 / CuNi10Fe आधारित |
| संबंधित UNS ग्रेड |
C70600* |
| तांबा-निकल प्रणाली |
Cu-Ni-Fe-Mn |
| कनेक्शन प्रकार |
बट वेल्ड |
| कोहनी का कोण |
45° / 90° / अनुकूलित |
| उत्पादन |
विनिर्देशों के अनुसार ढाला / निर्बाध या वेल्डेड निर्माण |
| आकार |
अनुकूलित / DIN 86090 के अनुसार |
| दीवार की मोटाई |
मिलान पाइप विनिर्देश |
| अंत की तैयारी |
बट वेल्ड अंत |
| सतह |
मिल खत्म / अचार या अनुकूलित |
| ताप उपचार |
सामग्री और उत्पादन आवश्यकताओं के अनुसार |
| निरीक्षण |
आयामी, दृश्य और सामग्री निरीक्षण |
* C70600 को एक स्वचालित एक-से-एक समकक्ष के बजाय एक संबंधित सामग्री पदनाम के रूप में माना जाना चाहिए।रासायनिक संरचना को सटीक समकक्षता का दावा करने से पहले वास्तविक DIN 86090 सामग्री ग्रेड के साथ जांच की जानी चाहिए.
डीआईएन 86090 मानक
DIN 86090 विशेष रूप से संबंधित हैतांबे-निकल मिश्र धातु पाइपलाइनों में बट वेल्डिंग के लिए तांबे-निकल मिश्र धातु कोहनी.
यह मानक उन अनुप्रयोगों के लिए प्रासंगिक है जहां फिटिंग को तांबे-निकल पाइप सिस्टम और उनके वेल्डिंग कॉन्फ़िगरेशन के साथ संगतता बनाए रखने की आवश्यकता है।
मुख्य विचारों में निम्नलिखित शामिल हैंः
- कोहनी के आयाम
- बाहरी व्यास और दीवार मोटाई
- कोहनी का त्रिज्या
- बट-वेल्ड के अंत की तैयारी
- सामग्री का नाम
- वितरण की शर्त
- आयामी सहिष्णुता
परियोजना आदेशों के लिए, फिटिंग आयामों को संबंधित पाइप आकार और दीवार मोटाई के साथ निर्दिष्ट किया जाना चाहिए।
क्यूएनआई 90/10 सामग्री
CuNi 90/10 तांबा-निकल मिश्र धातु का व्यापक रूप से पाइप सिस्टम के लिए चुना जाता हैसमुद्री जल और समुद्री वातावरण.
सामग्री की विशेषताएं:
- तांबा-निकल मिश्र धातु जिसमें लगभग 90% तांबा और 10% निकेल होता है
- समुद्री जल के संक्षारण के प्रति अच्छा प्रतिरोध
- उचित प्रवाह परिस्थितियों में कटाव-क्षय के प्रति अच्छा प्रतिरोध
- समुद्री पाइप प्रणाली के लिए उपयुक्त
- अच्छी विनिर्माण और वेल्डिंग विशेषताएं
- तांबे-निकल पाइप सिस्टम के साथ संगत
- लंबे समय तक सेवा के लिए उपयुक्त जहां तांबा-निकल सामग्री निर्दिष्ट हैं
CuNi 90/10 ग्रेड में लोहे और मैंगनीज का जोड़ना समुद्री सेवा में सामग्री के प्रदर्शन में योगदान देता है। सटीक रासायनिक सीमाएं लागू सामग्री विनिर्देश पर निर्भर करती हैं।
उत्पाद संरचना
DIN 86090 कोहनी के साथ बनाया गया हैबट-वेल्ड अंत, जिससे फिटिंग को सीधे संगत तांबा-निकेल पाइप में वेल्डेड किया जा सके।
मुख्य डिजाइन विशेषताएंः
- कोहनी विन्यासःआवश्यकता के अनुसार 45° या 90°
- कनेक्शनःबट वेल्ड
- मोड़ ज्यामितिःपाइप की स्थापना के लिए नियंत्रित त्रिज्या
- अंतिम तैयारी:बट वेल्डिंग के लिए उपयुक्त
- दीवार की मोटाईःकनेक्टेड पाइप के अनुरूप चयनित
- आयामी नियंत्रणःलागू DIN 86090 आवश्यकताओं के आधार पर
यह विन्यास एक निरंतर वेल्डेड पाइप कनेक्शन प्रदान करता है जिसमें कोहनी स्थान पर एक फ्लैन्ज संयुक्त की शुरुआत नहीं होती है।
निर्माण प्रक्रिया
विनिर्माण मार्ग का चयन आवश्यक आकार, सामग्री की स्थिति और उत्पादन विनिर्देशों के अनुसार किया जाता है।
- कच्चे माल का चयन
तांबा-निकल मिश्र धातु सामग्री का चयन निर्दिष्ट ग्रेड और रासायनिक आवश्यकताओं के अनुसार किया जाता है।

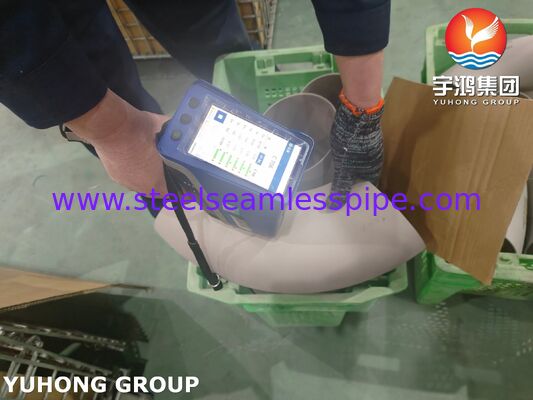

- सामग्री सत्यापन
निर्माण से पहले रासायनिक संरचना और सामग्री की पहचान की जांच की जाती है।
- कोहनी बनाना
ट्यूबलर सामग्री को आवश्यक कोहनी ज्यामिति में बनाया जाता है।
- अंत की तैयारी
बट-वेल्ड के छोरों को संभोग CuNi पाइप के साथ कनेक्शन को आसान बनाने के लिए तैयार किया जाता है।
- ताप उपचार
गर्मी उपचार तब किया जाता है जब सामग्री विनिर्देश और उत्पादन प्रक्रिया द्वारा आवश्यक हो।
- आयामी निरीक्षण
बाहरी व्यास, दीवार की मोटाई, मोड़ कोण, त्रिज्या और अंत आयामों की जांच की जाती है।
- सतह निरीक्षण
फिटिंग को सतह दोषों और आकार से संबंधित अनियमितताओं के लिए नेत्रहीन निरीक्षण किया जाता है।

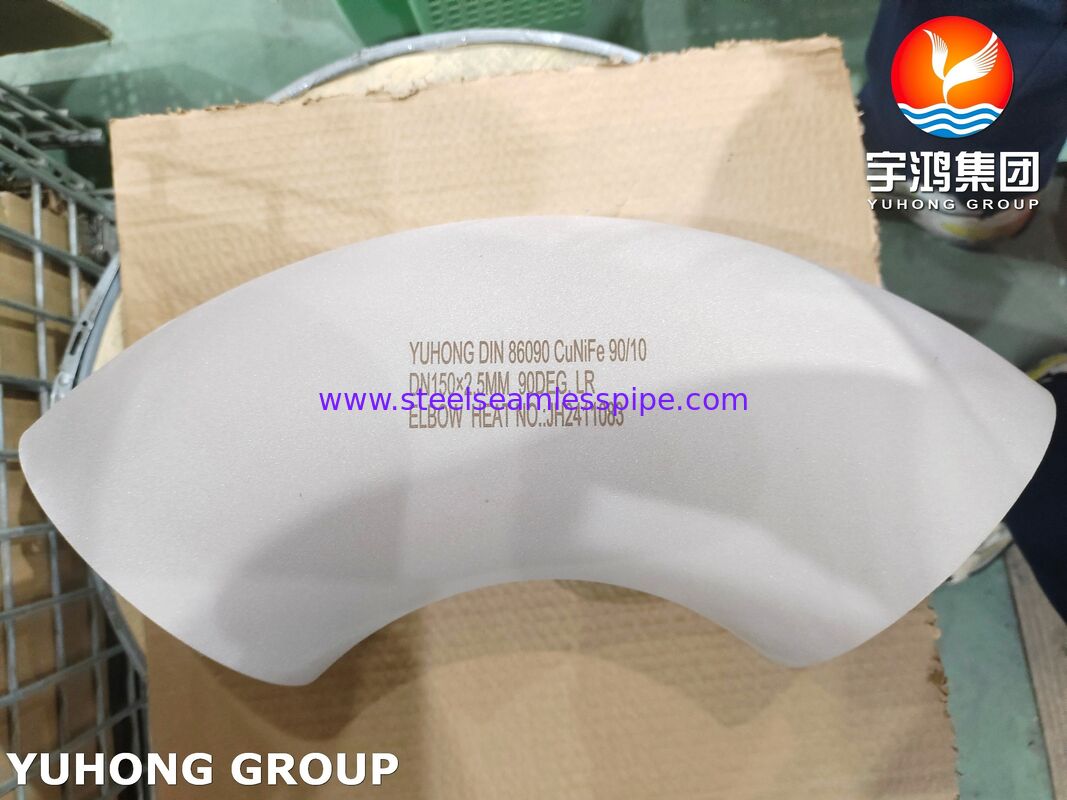

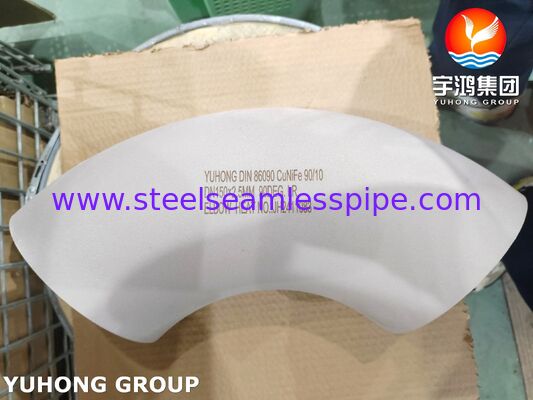

- अंतिम निरीक्षण और चिह्न
पैकिंग से पहले उत्पाद की पहचान और निरीक्षण दस्तावेज भरे जाते हैं।
आवेदन
DIN 86090 CuNi 90/10 कोहनी विशेष रूप से पाइप सिस्टम के लिए उपयुक्त हैं जहां तांबा-निकल मिश्र धातुओं को निर्दिष्ट किया गया है।
समुद्री और जहाज निर्माण
- समुद्री जल शीतलन लाइनें
- समुद्री छाती पाइपिंग
- अग्निशमन समुद्री जल प्रणाली
- बालास्ट पाइप
- सील और जल निकासी प्रणाली
- समुद्री शीतलन सर्किट
अपतटीय और समुद्री जल प्रणाली
- समुद्री जल ग्रहण लाइनें
- शीतलन जल पाइप
- अपतटीय प्लेटफार्म उपयोगिता पाइप
- निर्जलीकरण से संबंधित पाइपिंग
- समुद्री जल परिसंचरण प्रणाली
औद्योगिक पाइपिंग
- हीट एक्सचेंजर पाइपिंग
- कंडेनसर प्रणाली
- शीतलन जल प्रणाली
- क्षरण प्रतिरोधी प्रक्रिया पाइपिंग
- बिजली संयंत्र सहायक शीतलन प्रणाली
क्यूएनआई 90/10 कोहनी का उपयोग क्यों करें?
- समुद्री जल क्षरण प्रतिरोध
क्यूएनआई 90/10 मिश्र धातुओं का व्यापक रूप से समुद्री जल पाइपिंग में उपयोग किया जाता है क्योंकि उनके उचित रूप से डिजाइन और संचालित समुद्री वातावरण में संक्षारण प्रतिरोध के कारण।
- कटाव-क्षय का अच्छा प्रतिरोध
तांबा-निकल मिश्र धातुओं से समुद्र के बहते पानी में क्षरण-क्षय के प्रति उपयोगी प्रतिरोध प्रदान किया जा सकता है जब वेग, जल रसायन और प्रणाली डिजाइन उपयुक्त सेवा स्थितियों के भीतर बने रहते हैं।
- वेल्डेड पाइप कॉन्फिगरेशन
बट-वेल्ड डिजाइन कोहनी को एक निरंतर वेल्डेड तांबा-निकल पाइपिंग प्रणाली का हिस्सा बनाने की अनुमति देता है।
- सामग्री संगतता
संगत CuNi पाइप के साथ CuNi फिटिंग का उपयोग पूरे पाइपिंग सिस्टम में सामग्री स्थिरता बनाए रखने में मदद करता है।
- परियोजना विशिष्ट आयाम
कोहनी कोण, व्यास, दीवार मोटाई और अन्य आयामी आवश्यकताओं को पाइप डिजाइन और लागू विनिर्देश के अनुसार आपूर्ति की जा सकती है।
निरीक्षण और परीक्षण
परियोजना विनिर्देश के अनुसार निरीक्षण आवश्यकताओं को अनुकूलित किया जा सकता है।
| निरीक्षण/परीक्षण |
उपलब्धता |
| रासायनिक संरचना |
उपलब्ध |
| एमपीआई |
अनुरोध पर उपलब्ध |
| दृश्य निरीक्षण |
मानक |
| आयामी निरीक्षण |
मानक |
| दीवार मोटाई निरीक्षण |
उपलब्ध |
| कोहनी कोण निरीक्षण |
उपलब्ध |
| मोड़ त्रिज्या निरीक्षण |
उपलब्ध |
| सतह निरीक्षण |
मानक |
| वेल्डिंग निरीक्षण |
निर्माण के अनुसार |
| एनडीटी |
परियोजना की आवश्यकता के अनुसार |
| एमटीसी/सामग्री प्रमाणपत्र |
उपलब्ध |
| तीसरे पक्ष का निरीक्षण |
अनुरोध पर |
उपलब्ध उत्पाद विन्यास
| पैरामीटर |
विकल्प |
| सामग्री |
CuNi 90/10 |
| संबंधित ग्रेड |
C70600* |
| कोहनी प्रकार |
45° / 90° |
| संबंध |
बट वेल्ड |
| आकार |
डीआईएन / अनुकूलित |
| दीवार की मोटाई |
अनुकूलित |
| मोड़ त्रिज्या |
डिजाइन के अनुसार |
| अंत की तैयारी |
बट वेल्ड |
| सतह की स्थिति |
मिल / अनुकूलित |
| निरीक्षण |
मानक / परियोजना विशिष्ट |
* अंतिम सामग्री की समकक्षता रासायनिक संरचना और लागू विनिर्देश द्वारा पुष्टि की जानी चाहिए।
अनुकूलन विकल्प
कोहनी का निर्माण या आपूर्ति परियोजना विशिष्ट आवश्यकताओं के अनुसार की जा सकती है, जिसमें निम्न शामिल हैंः
- पाइप का नाममात्र आकार
- बाहरी व्यास
- दीवार की मोटाई
- कोहनी का कोण
- मोड़ त्रिज्या
- अंतिम तैयारी
- सामग्री की स्थिति
- निरीक्षण आवश्यकताएं
- चिह्नित करने की आवश्यकताएं
- प्रमाणपत्र की आवश्यकताएं
- पैकिंग की आवश्यकताएं
प्रमाणपत्र और प्रलेखन
विशिष्ट प्रलेखन में निम्नलिखित शामिल हो सकते हैंः
- सामग्री परीक्षण प्रमाणपत्र (MTC)
- EN 10204 3.1 प्रमाणपत्र
- रासायनिक संरचना रिपोर्ट
- यांत्रिक परीक्षण रिपोर्ट
- एमपीआई रिपोर्ट
- आयामी निरीक्षण रिपोर्ट
- दृश्य निरीक्षण रिपोर्ट
- एनडीटी रिपोर्ट जब निर्दिष्ट हो
- तीसरे पक्ष की निरीक्षण रिपोर्ट
- अनुपालन प्रमाणपत्र
- पैकिंग सूची
खरीद आदेश और परियोजना आवश्यकताओं के अनुसार प्रलेखन तैयार किया जा सकता है।
