| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API , ABS, DNV, GL , LR, NK. |
| मॉडल संख्या: | ASTM A234 WP9 CL1/CL3 मिश्र धातु स्टील 180 डिग्री कोहनी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लवुड केस या पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| प्रोडक्ट का नाम: | मिश्र धातु स्टील बटवेल्ड कोहनी | विनिर्देश: | ASTM A234, ASME SA234 |
|---|---|---|---|
| आयाम मानक: | एएसएमई/एएनएसआई बी16.9 | सामग्री: | WP9 |
| गुस्सा: | सीएल1, सीएल3 | आयुध डिपो: | 1/8"एनबी से 48"एनबी |
| डब्ल्यूटी: | अनुसूची 10 - अनुसूची XXS | झुकने वाली त्रिज्या: | आर=1डी, 2डी, 3डी, 5डी, 6डी, 8डी, 10डी या कस्टम |
| प्रकार: | 45 डिग्री कोहनी | ||
| प्रमुखता देना: | एएसटीएम ए234 WP9 मिश्र धातु इस्पात कोहनी,बी16.9 बटवेल्ड फिटिंग्स 45 डिग्री,एसए234 डब्ल्यूपी9 सीएल1 एलआर एल्बो |
||

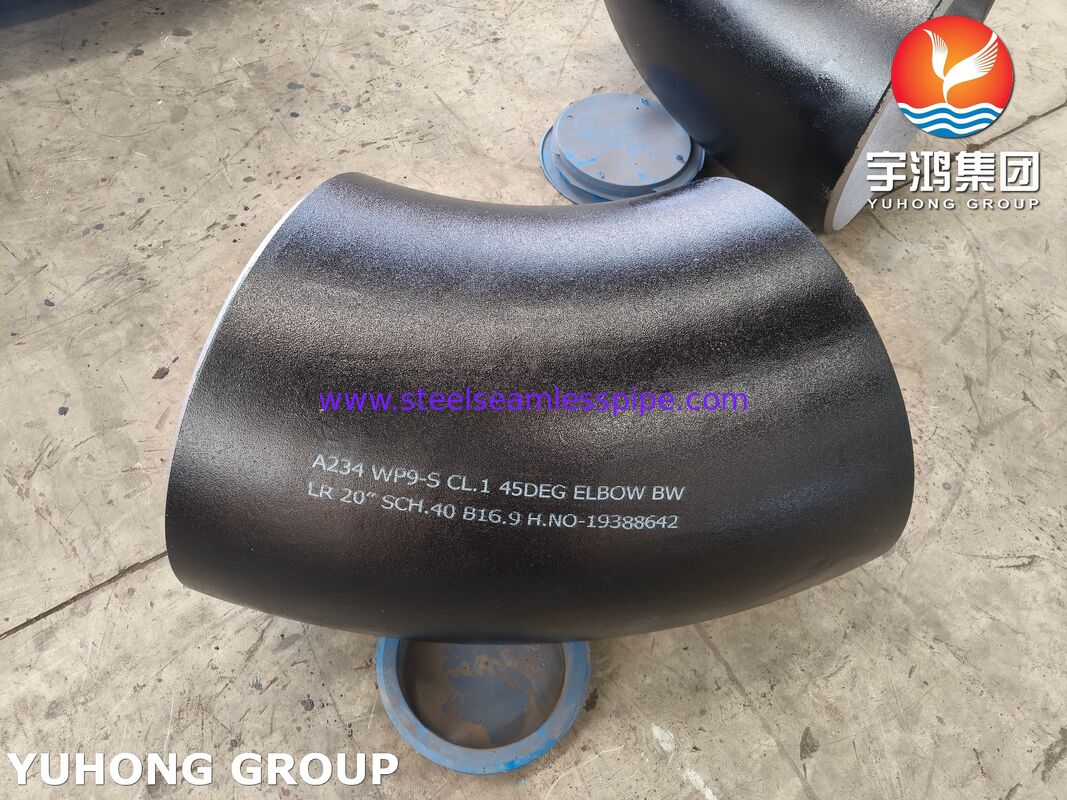

ANSI B16.9 ASTM A234 WP9 CL1 अलॉय स्टील 45 डिग्री LR एल्बो बटवेल्ड पाइप फिटिंग्स
की रासायनिक संरचना ASTM A234 WP9 बटवेल्ड फिटिंग्स SA234 WP9 CL1 अलॉय स्टील 45 डिग्री LR एल्बो
|
ग्रेड |
संरचना, % |
||||||
|
C
|
Mn
|
P
|
S
|
Si
|
Cr
|
Mo
|
|
|
WP1
|
0.28 अधिकतम
|
0.30-0.90
|
0.045
|
0.045
|
0.10-0.50
|
…
|
0.44-0.65
|
|
WP12 CL1, WP12 CL2 |
0.05-0.20
|
0.30-0.80
|
0.045
|
0.045
|
0.60 अधिकतम
|
0.80-1.25
|
0.44-0.65
|
|
WP11 CL1,
|
0.05-0.15
|
0.30-0.60
|
0.030
|
0.030
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP11 CL2, WP11 CL3
|
0.05-0.20
|
0.30-0.80
|
0.040
|
0.040
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP22 CL1, WP22 CL3
|
0.05-0.15
|
0.30-0.60
|
0.040
|
0.040
|
0.50 अधिकतम
|
1.90-2.60
|
0.87-1.13
|
|
WP5 CL1, WP5 CL3
|
0.15 अधिकतम
|
0.30-0.60
|
0.040
|
0.030
|
0.50 अधिकतम
|
4.0-6.0
|
0.44-0.65
|
|
WP9 CL1, WP9 CL3
|
0.15 अधिकतम
|
0.30-0.60
|
0.030
|
0.030
|
1.00 अधिकतम
|
8.0-10.0
|
0.90-1.10
|
|
WP91
|
0.08-0.12
|
0.30-0.60
|
0.020
|
0.010
|
0.20-0.50
|
8.0-9.5
|
0.85-1.05
|
|
WP911
|
0.09-0.13
|
0.30-0.60
|
0.020
|
0.010
|
0.10-0.50
|
8.5-9.5
|
0.90-1.10
|
ASTM A234 WP9 बटवेल्ड फिटिंग्स SA234 WP9 CL1 अलॉय स्टील 45 डिग्री LR एल्बो के यांत्रिक गुण
|
ग्रेड
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
टाइप1 और 2
|
WP92
WP911
|
|
तन्य शक्ति,
रेंज Ksi [MPa]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85 [415-585] |
75-100 [520]
|
90 [620]
|
90-120 [620-840]
|
|
यील्ड स्ट्रेंथ, न्यूनतम, Ksi [MPa] (0.2% ऑफसेट या 0.5% एक्सटेंशन-अंडर-लोड)
|
40 [275]
|
30 [205]
|
30 [205]
|
45 [310]
|
60 [415]
|
64 [450]
|
विनिर्देशन
| विनिर्देश | ASTM A234 / ASME SA234 |
| आयाम | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
| आकार | 1/8” NB से 48” NB। (सीमलेस और 100% एक्स-रे वेल्डेड, फैब्रिकेटेड) |
| प्रकार | सीमलेस / वेल्डेड / फैब्रिकेटेड |
| बेंडिंग रेडियस | R=1D, 2D, 3D, 5D, 6D, 8D, 10D या कस्टम |
| मोटाई | Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS |
ऑर्डरिंग और मार्किंग जानकारी
इस फिटिंग की खरीद करते समय, पूर्ण विवरण में शामिल होना चाहिए:
मानक (ASME B16.9)
सामग्री (ASTM A234 / SA234 WP9 CL1/CL3)
प्रकार (45° एल्बो)
रेडियस (LR – लॉन्ग रेडियस)
नॉमिनल पाइप साइज (जैसे, NPS 6)
शेड्यूल / वॉल थिकनेस (जैसे, Sch 80, Sch 160, या XXS)
अनुप्रयोग
WP9 अलॉय की उच्च तापमान (लगभग 600°C / 1100°F तक) के लंबे समय तक संपर्क का सामना करने और सल्फिडेशन और ऑक्सीकरण वातावरण का प्रतिरोध करने की क्षमता के कारण, इस फिटिंग का मुख्य रूप से उपयोग किया जाता है:
तेल और गैस रिफाइनरी: हाइड्रोक्रैकिंग, कैटेलिटिक रिफॉर्मिंग, और डीसल्फराइजेशन इकाइयां (उच्च-दबाव हाइड्रोजन सेवा)।
थर्मल और परमाणु ऊर्जा संयंत्र: सुपरहीटर और रीहीटर पाइपिंग सिस्टम।
रासायनिक प्रसंस्करण: उच्च-तापमान हीट एक्सचेंजर और भट्टी ट्यूब।
खट्टा सेवा: जहां गीले हाइड्रोजन सल्फाइड (H₂S) क्रैकिंग के प्रतिरोध की आवश्यकता होती है (जब उचित कठोरता नियंत्रण के साथ निर्दिष्ट किया जाता है)।
