| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | PED 2014/68/EU, ASME, Third-Party Inspection, |
| मॉडल संख्या: | A182 F316L स्टेनलेस स्टील ट्यूबशीट |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | मशीनीकृत सतहों को जंग-रोधी आवरण से संरक्षित किया जाता है, फिर निर्यात-ग्रेड लकड़ी के मामलों में सुरक |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 पीसी/माह |
| सामग्री पदनाम: | एएसटीएम ए182 एफ316एल/यूएनएस एस31603 | फोर्जिंग वर्गीकरण: | जाली ऑस्टेनिटिक स्टेनलेस स्टील |
|---|---|---|---|
| ट्यूब होल कॉन्फ़िगरेशन: | ड्रिल्ड और सटीक मशीनीकृत | ट्यूब होल पैटर्न: | त्रिकोणीय/वर्गाकार/अनुकूलित |
| ट्यूब जोड़ की तैयारी: | विस्तार/वेल्डिंग/विस्तार+वेल्डिंग | विभाजन ज्यामिति पास करें: | सिंगल-पास या मल्टी-पास |
| सतह -संरक्षण: | अचार और निष्क्रिय | उष्मा उपचार: | समाधान की घोषणा की |
| प्रमुखता देना: | A182 F316L स्टेनलेस स्टील ट्यूबशीट,जाली ट्यूबशीट,हीट एक्सचेंजर ट्यूबशीट |
||

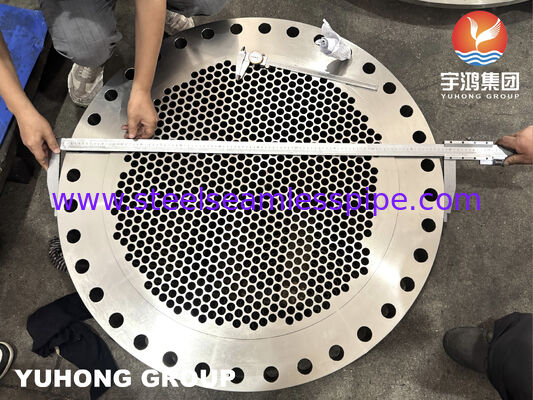

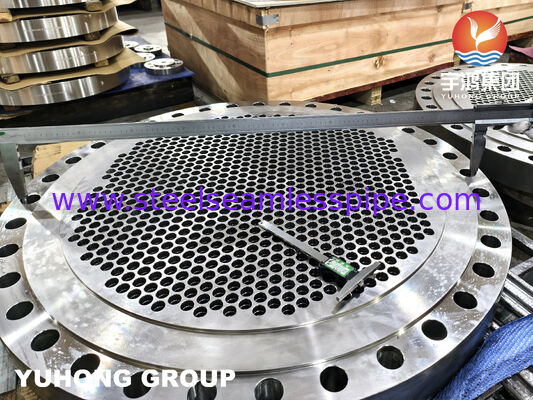

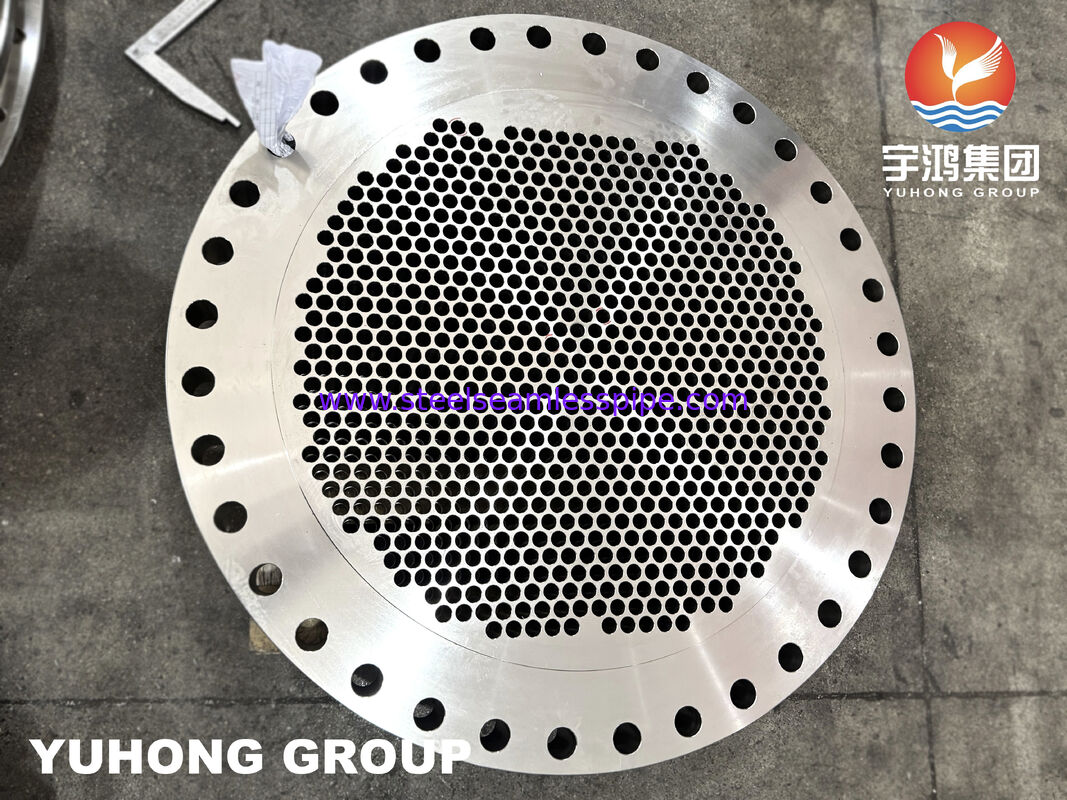

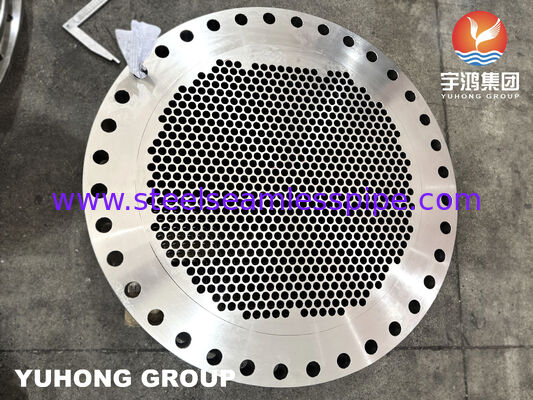

एएसटीएम ए182 एफ316एल स्टेनलेस स्टील फोर्ज्ड ट्यूबशीट
उत्पाद परिचय
दबाव-वहन करने वाले हीट ट्रांसफर उपकरण के लिए फोर्ज्ड एफ316एल ट्यूब शीट
एएसटीएम ए182 एफ316एल ट्यूबशीट एक फोर्ज्ड स्टेनलेस स्टील घटक है जिसका उपयोग हीट एक्सचेंजर ट्यूब को सुरक्षित करने और शेल-एंड-ट्यूब उपकरणों के भीतर प्रक्रिया-साइड तरल पदार्थों को अलग करने या नियंत्रित करने के लिए किया जाता है।
से निर्मित316L ऑस्टेनिटिक स्टेनलेस स्टील, ट्यूबशीट संक्षारण प्रतिरोध को अच्छी वेल्डेबिलिटी के साथ जोड़ती है और नमी, क्लोराइड और विभिन्न प्रक्रिया तरल पदार्थों के संपर्क में आने वाले उपकरणों के लिए उपयुक्त है।
ट्यूबशीट को सटीक-मशीनीकृत के साथ आपूर्ति की जा सकती हैट्यूब छेद, शेल-साइड सीलिंग सतहें, पास-पार्टीशन ग्रूव्स और बोल्ट छेदहीट एक्सचेंजर ड्राइंग के अनुसार। ट्यूब छेद व्यास, पिच, लेआउट और ड्रिलिंग सहनशीलता को आवश्यक ट्यूब-टू-ट्यूबशीट जॉइनिंग विधि के अनुसार नियंत्रित किया जा सकता है।
उपकरण डिजाइन के आधार पर, ट्यूब छेद तैयार किए जा सकते हैंरोलर विस्तार, सील वेल्डिंग, शक्ति वेल्डिंग या विस्तारित-और-वेल्डेड ट्यूब जोड़ों।
तकनीकी विशिष्टताएँ
| वस्तु | विनिर्देश |
|---|---|
| उत्पाद का नाम | एएसटीएम ए182 एफ316एल फोर्ज्ड ट्यूबशीट |
| सामग्री ग्रेड | एएसटीएम ए182 एफ316एल / यूएनएस एस31603 |
| सामग्री प्रकार | ऑस्टेनिटिक स्टेनलेस स्टील |
| विनिर्माण प्रक्रिया | फोर्जिंग + सीएनसी मशीनिंग |
| गर्मी उपचार | समाधान एनील्ड |
| ट्यूबशीट प्रकार | फिक्स्ड / फ्लोटिंग / चैनल प्रकार |
| ट्यूब होल पैटर्न | त्रिकोणीय / रोटेटेड त्रिकोणीय / स्क्वायर / कस्टम |
| ट्यूब होल तैयारी | ड्रिल किया हुआ / रीम्ड / ग्रूव्ड |
| ट्यूब जॉइनिंग | विस्तार / सील वेल्डिंग / शक्ति वेल्डिंग |
| सतह फिनिश | मशीनीकृत / पिकलड / पैसविटेड |
| निरीक्षण | पीएमआई, यूटी, आयामी निरीक्षण |
| प्रमाणन | एन 10204 3.1 / 3.2 |
विशिष्ट आयाम
| पैरामीटर | उपलब्ध कॉन्फ़िगरेशन |
|---|---|
| बाहरी व्यास | ड्राइंग के अनुसार |
| मोटाई | उपकरण डिजाइन के अनुसार |
| ट्यूब होल व्यास | ट्यूब ओडी के अनुसार |
| ट्यूब पिच | अनुकूलित |
| ट्यूब होल लेआउट | त्रिकोणीय / स्क्वायर / कस्टम |
| छेद की संख्या | अनुकूलित |
| पास विभाजन | एकल / मल्टी-पास |
| बोल्ट होल पैटर्न | अनुकूलित |
उत्पाद सुविधाएँ
ट्यूब छेद निर्दिष्ट व्यास, पिच, स्थिति सहनशीलता और ट्यूब-शीट लेआउट के अनुसार सीएनसी मशीनिंग किए जाते हैं।
ट्यूब शीट को यांत्रिक विस्तार, सील वेल्डिंग, शक्ति वेल्डिंग या संयुक्त विस्तार और वेल्डिंग के लिए तैयार किया जा सकता है।
एफ316एल स्टेनलेस स्टील पारंपरिक 304एल स्टेनलेस स्टील की तुलना में स्थानीयकृत संक्षारण के प्रति बेहतर प्रतिरोध के लिए मोलिब्डेनम युक्त ऑस्टेनिटिक धातुकर्म प्रदान करता है।
पास-पार्टीशन ग्रूव्स और गैस्केट सीटिंग क्षेत्रों को आवश्यक द्रव-प्रवाह व्यवस्था के अनुसार मशीनिंग किया जा सकता है।

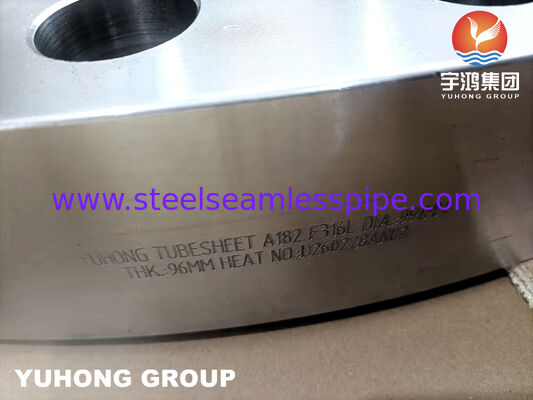

दबाव उपकरण परियोजनाओं के लिए हीट नंबर पता लगाने की क्षमता, पीएमआई और सामग्री प्रमाणन प्रदान किया जा सकता है।
विशिष्ट अनुप्रयोग
शेल और ट्यूब हीट एक्सचेंजर्स
फिक्स्ड ट्यूबशीट हीट एक्सचेंजर्स
फ्लोटिंग हेड हीट एक्सचेंजर्स
प्रोसेस कूलर्स
कंडेनसर
रीबॉयलर्स
फीडवाटर हीटर
रासायनिक प्रक्रिया उपकरण
फार्मास्युटिकल प्रोसेस इक्विपमेंट
डिसैलिनेशन इक्विपमेंट
विशिष्ट ट्यूब-टू-ट्यूबशीट जोड़
ट्यूब सिरों को यांत्रिक संपर्क और सीलिंग बनाने के लिए ट्यूब छेदों के खिलाफ विस्तारित किया जाता है।
अतिरिक्त रिसाव सुरक्षा की आवश्यकता होने पर ट्यूब-टू-ट्यूबशीट इंटरफ़ेस पर एक वेल्ड लगाया जाता है।
एक संरचनात्मक ट्यूब जोड़ बनाने के लिए ट्यूब को ट्यूबशीट में वेल्ड किया जाता है।
यांत्रिक प्रतिधारण और बढ़ी हुई सीलिंग दोनों की आवश्यकता वाले अनुप्रयोगों के लिए यांत्रिक विस्तार को सील वेल्डिंग के साथ जोड़ा जाता है।
समतुल्य सामग्री ग्रेड
| मानक | ग्रेड |
|---|---|
| एएसटीएम | ए182 एफ316एल |
| एएसएमई | एसए182 एफ316एल |
| यूएनएस | एस31603 |
| एन | 1.4404 |
| डीआईएन | एक्स2सीआरएनआईएमओ17-12-2 |
| जेआईएस | एसयूएस316एल |
निरीक्षण और प्रलेखन
सकारात्मक सामग्री पहचान (पीएमआई)
अल्ट्रासोनिक परीक्षण (यूटी)
आयामी निरीक्षण
ट्यूब होल व्यास निरीक्षण
ट्यूब होल स्थिति निरीक्षण
समतलता निरीक्षण
कठोरता परीक्षण
दृश्य निरीक्षण
एन 10204 3.1 एमटीसी
एन 10204 3.2 निरीक्षण
अक्सर पूछे जाने वाले प्रश्न
इसका उपयोग मुख्य रूप से शेल-एंड-ट्यूब हीट एक्सचेंजर्स, कंडेनसर, रीबॉयलर्स और अन्य ट्यूबलर प्रोसेस इक्विपमेंट में किया जाता है।
हाँ। ट्यूब व्यास, पिच, छेद की मात्रा, लेआउट और पास विभाजन को उपकरण ड्राइंग के अनुसार निर्मित किया जा सकता है।
यांत्रिक विस्तार, सील वेल्डिंग, शक्ति वेल्डिंग और संयुक्त विस्तार-और-वेल्डिंग कॉन्फ़िगरेशन तैयार किए जा सकते हैं।
हाँ। पीएमआई, आयामी निरीक्षण, यूटी और एन 10204 3.1/3.2 प्रलेखन को परियोजना आवश्यकताओं के अनुसार आपूर्ति की जा सकती है।
① फिक्स्ड ट्यूबशीट बनाम फ्लोटिंग हेड ट्यूबशीट
फिक्स्ड ट्यूबशीट हीट एक्सचेंजर
फ्लोटिंग हेड हीट एक्सचेंजर
ट्यूब शीट डिजाइन
थर्मल विस्तार मुआवजा
② ट्यूब होल पैटर्न
त्रिकोणीय पिच
रोटेटेड त्रिकोणीय पिच
स्क्वायर पिच
रोटेटेड स्क्वायर पिच
③ ट्यूब-टू-ट्यूबशीट जोड़
ट्यूब विस्तार / ट्यूब रोलिंग / सील वेल्डिंग / शक्ति वेल्डिंग / ट्यूब होल ग्रूव्स / ट्यूब जॉइंट लीकेज
