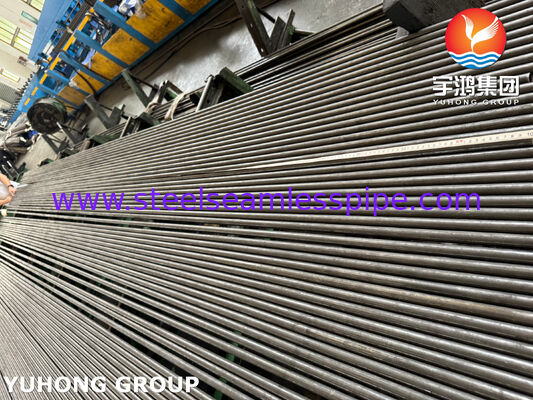

बॉयलर और सुपरहीटर के लिए ASME SA213 T11 सीमलेस अलॉय स्टील ट्यूब
उत्पाद अवलोकन
ASME SA213 T11 सीमलेस अलॉय स्टील ट्यूब एक क्रोमियम-मोलिब्डेनम अलॉय स्टील ट्यूब है जिसे बॉयलर, सुपरहीटर और हीट-एक्सचेंजर सेवा के लिए ASME SA213 / ASTM A213 आवश्यकताओं के अनुसार निर्मित किया जाता है।
T11, UNS K11597, में लगभग 1.00-1.50% क्रोमियम और 0.44-0.65% मोलिब्डेनम होता है। सामग्री को सीमलेस ट्यूबिंग के रूप में आपूर्ति की जाती है और आमतौर पर हीट-ट्रांसफर उपकरण के लिए निर्दिष्ट की जाती है जहां सामग्री ग्रेड, ट्यूब आयाम, हीट ट्रीटमेंट और निरीक्षण आवश्यकताएं लागू विनिर्देश और परियोजना दस्तावेजों द्वारा नियंत्रित होती हैं।
उत्पाद को परियोजना की आवश्यकताओं के अनुसार अनुकूलित बाहरी व्यास, दीवार की मोटाई और लंबाई में आपूर्ति की जा सकती है।
तकनीकी विनिर्देश
| मद |
विनिर्देश |
| उत्पाद का नाम |
ASME SA213 T11 सीमलेस अलॉय स्टील ट्यूब |
| मानक |
ASME SA213 / ASTM A213 |
| सामग्री ग्रेड |
T11 |
| UNS पदनाम |
K11597 |
| सामग्री प्रकार |
फेरिटिक लो-अलॉय क्रोमियम-मोलिब्डेनम स्टील |
| निर्माण प्रक्रिया |
सीमलेस |
| बाहरी व्यास |
3/4" से 3" और अनुकूलित आकार |
| दीवार की मोटाई |
ASME SA213 और परियोजना की आवश्यकताओं के अनुसार |
| मानक लंबाई |
6 मीटर - 12 मीटर या अनुकूलित |
| सतह |
मिल फिनिश / पिकलड / ब्राइट फिनिश जैसा निर्दिष्ट हो |
| हीट ट्रीटमेंट |
लागू ASME SA213 आवश्यकताओं के अनुसार |
| परीक्षण |
तन्यता, कठोरता, चपटा करना, फ्लेरिंग, हाइड्रोस्टैटिक या नॉनडिस्ट्रक्टिव इलेक्ट्रिक टेस्ट जैसा लागू हो |
| दस्तावेज़ीकरण |
सामग्री परीक्षण प्रमाण पत्र और निरीक्षण दस्तावेज |
ASTM A213 आम तौर पर 1/8 इंच [3.2 मिमी] आंतरिक व्यास से 5 इंच [127 मिमी] बाहरी व्यास तक की ट्यूबिंग को कवर करता है, जिसमें 0.015 से 0.500 इंच [0.4 से 12.7 मिमी] तक की दीवार की मोटाई होती है, हालांकि अन्य आयामों की आपूर्ति की जा सकती है जब लागू आवश्यकताएं पूरी होती हैं।
रासायनिक संरचना
ASTM A213 / ASME SA213 T11
| तत्व |
T11 आवश्यकता, % |
| कार्बन (C) |
0.05-0.15 |
| मैंगनीज (Mn) |
0.30-0.60 |
| फास्फोरस (P) |
≤0.025 |
| सल्फर (S) |
≤0.025 |
| सिलिकॉन (Si) |
0.50-1.00 |
| क्रोमियम (Cr) |
1.00-1.50 |
| मोलिब्डेनम (Mo) |
0.44-0.65 |
| निकल (Ni) |
— |
| वैनेडियम (V) |
— |
| निओबियम (Nb) |
— |
यांत्रिक गुण
T11 के लिए मानक न्यूनतम यांत्रिक आवश्यकताएं शामिल हैं:
| गुण |
आवश्यकता |
| तन्यता ताकत |
≥415 MPa |
| यील्ड स्ट्रेंथ |
≥205 MPa |
| दीर्घीकरण |
≥30% |
| कठोरता |
लागू ASTM A213 आवश्यकताओं के अनुसार |
निर्माण प्रक्रिया
ASME SA213 T11 ट्यूब एक नियंत्रित सीमलेस ट्यूब उत्पादन प्रक्रिया के माध्यम से निर्मित होती है:
-
अलॉय स्टील बिलेट तैयारी
-
पियर्सिंग और हॉट वर्किंग
-
ट्यूब रोलिंग या ड्राइंग
-
लागू विनिर्देश के अनुसार हीट ट्रीटमेंट
-
सीधा करना
-
निर्दिष्ट लंबाई में काटना
-
सतह उपचार
-
आयामी निरीक्षण
-
यांत्रिक और उत्पाद परीक्षण
-
अंतिम निरीक्षण और अंकन
-
शिपमेंट के लिए पैकिंग
आवश्यक बाहरी व्यास, दीवार की मोटाई, डिलीवरी की स्थिति और परियोजना विनिर्देश के अनुसार निर्माण मार्ग को समायोजित किया जा सकता है।
ट्यूब आयाम
उपलब्ध आयामों में शामिल हो सकते हैं:
-
3/4" OD x निर्दिष्ट दीवार की मोटाई
-
1" OD x निर्दिष्ट दीवार की मोटाई
-
1-1/4" OD x निर्दिष्ट दीवार की मोटाई
-
1-1/2" OD x निर्दिष्ट दीवार की मोटाई
-
2" OD x निर्दिष्ट दीवार की मोटाई
-
2-1/2" OD x निर्दिष्ट दीवार की मोटाई
-
3" OD x निर्दिष्ट दीवार की मोटाई
अन्य बाहरी व्यास और दीवार की मोटाई उत्पादन क्षमता और लागू विनिर्देश आवश्यकताओं के अधीन आपूर्ति की जा सकती है।
हीट-एक्सचेंजर और बॉयलर परियोजनाओं के लिए, उत्पादन से पहले निम्नलिखित आयामी जानकारी की पुष्टि की जा सकती है:
-
बाहरी व्यास
-
दीवार की मोटाई
-
ट्यूब की लंबाई
-
OD और WT सहनशीलता
-
सीधापन
-
अंत की स्थिति
-
हीट-ट्रीटमेंट की स्थिति
-
सतह की स्थिति
गुणवत्ता नियंत्रण और निरीक्षण
प्रत्येक उत्पादन लॉट का निरीक्षण लागू ASTM/ASME आवश्यकताओं और खरीद आदेश के अनुसार किया जा सकता है।
निरीक्षण में शामिल हो सकते हैं:
अतिरिक्त तीसरे पक्ष का निरीक्षण, PMI, आयामी निरीक्षण या अन्य परियोजना-विशिष्ट आवश्यकताएं खरीद आदेश में निर्दिष्ट होने पर व्यवस्थित की जा सकती हैं।
अनुप्रयोग
बॉयलर ट्यूब
ASME SA213 T11 सीमलेस ट्यूब का उपयोग बॉयलर हीट-ट्रांसफर घटकों के लिए किया जाता है जहां निर्दिष्ट अलॉय-स्टील ग्रेड की आवश्यकता होती है।
सुपरहीटर ट्यूब
डिजाइन तापमान, दबाव और लागू इंजीनियरिंग कोड के अनुसार सुपरहीटर और संबंधित बॉयलर हीटिंग-सतह अनुप्रयोगों के लिए ट्यूबों को निर्दिष्ट किया जा सकता है।
हीट एक्सचेंजर्स
T11 सीमलेस अलॉय ट्यूब का उपयोग हीट-एक्सचेंजर उपकरण में भी किया जा सकता है जहां ASTM A213 / ASME SA213 सामग्री की आवश्यकताएं लागू होती हैं।
बिजली उत्पादन उपकरण
विशिष्ट उपकरण अनुप्रयोगों में शामिल हैं:
अंतिम सामग्री चयन उपकरण डिजाइन तापमान, दबाव, द्रव, ट्यूब आयाम, लागू कोड और परियोजना विनिर्देश पर आधारित होना चाहिए।
T11 क्यों निर्दिष्ट करें?
T11 एक फेरिटिक लो-अलॉय स्टील ग्रेड है जिसे इसके क्रोमियम और मोलिब्डेनम सामग्री द्वारा परिभाषित किया गया है। इसकी मानकीकृत रासायनिक संरचना और यांत्रिक आवश्यकताएं इसे ASTM A213 / ASME SA213 द्वारा कवर किए गए इंजीनियर बॉयलर, सुपरहीटर और हीट-एक्सचेंजर ट्यूबिंग अनुप्रयोगों के लिए उपयुक्त बनाती हैं।
"उत्कृष्ट उच्च-तापमान प्रदर्शन" जैसे सामान्य दावों का उपयोग करने के बजाय, सामग्री को वास्तविक डिजाइन स्थितियों और लागू कोड की आवश्यकताओं के अनुसार निर्दिष्ट किया जाना चाहिए।
अनुकूलन
SA213 T11 सीमलेस अलॉय ट्यूब को परियोजना-विशिष्ट आवश्यकताओं के अनुसार आपूर्ति की जा सकती है:
-
बाहरी व्यास
-
दीवार की मोटाई
-
ट्यूब की लंबाई
-
हीट-ट्रीटमेंट की स्थिति
-
सतह फिनिश
-
अंत की तैयारी
-
परीक्षण आवश्यकताएं
-
निरीक्षण आवश्यकताएं
-
पैकिंग विधि
-
अंकन आवश्यकताएं
थोक आदेशों के लिए, उत्पादन से पहले ग्राहक के ट्यूब शेड्यूल, उपकरण ड्राइंग या खरीद विनिर्देश के मुकाबले ट्यूब आयाम और निरीक्षण आवश्यकताओं की पुष्टि की जा सकती है।
दस्तावेज़ीकरण
विशिष्ट दस्तावेज़ीकरण में शामिल हो सकते हैं:
-
सामग्री परीक्षण प्रमाण पत्र (MTC)
-
रासायनिक विश्लेषण रिपोर्ट
-
यांत्रिक परीक्षण रिपोर्ट
-
हीट-ट्रीटमेंट रिकॉर्ड जहां लागू हो
-
नॉनडिस्ट्रक्टिव परीक्षण रिपोर्ट जहां निर्दिष्ट हो
-
हाइड्रोस्टैटिक परीक्षण रिपोर्ट जहां लागू हो
-
आयामी निरीक्षण रिपोर्ट
-
अनुरूपता का प्रमाण पत्र
-
तीसरे पक्ष का निरीक्षण रिपोर्ट जब आवश्यक हो
