| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, API, ABS, BV, etc |
| मॉडल संख्या: | एएसटीएम ए105एन कार्बन स्टील फोर्ज्ड नोजल |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाईवुड का मामला हो या प्लाईवुड फूस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | जाली नोजल | आयाम: | एएसटीएम, एआईएसआई, एएसएमई, जेआईएस, डीआईएन, एन |
|---|---|---|---|
| मानक: | एएसटीएम ए105/ए105एन, एएसएमई एसए105/एसए105एन | आकार: | ड्राइंग के अनुसार, कस्टम कर सकते हैं |
| कलई करना: | तेल, काला पेंट, पीला पेंट, गर्म डुबकी जस्ती, इलेक्ट्रोलाइटिक जस्ता और एपॉक्सी राल कोटिंग्स | पैकिंग: | प्लाइवुड केस, प्लाइवुड पैलेट |
| आवेदन: | तेल और गैस और पेट्रोकेमिकल क्षेत्र, हीट एक्सचेंजर, आदि। | ||
| प्रमुखता देना: | एएसटीएम ए105एन कार्बन स्टील फोर्जिंग्स,एएसएमई सेल्फ रीइन्फोर्स्ड नोजल,प्रेशर वेसल स्टील फिटिंग्स |
||

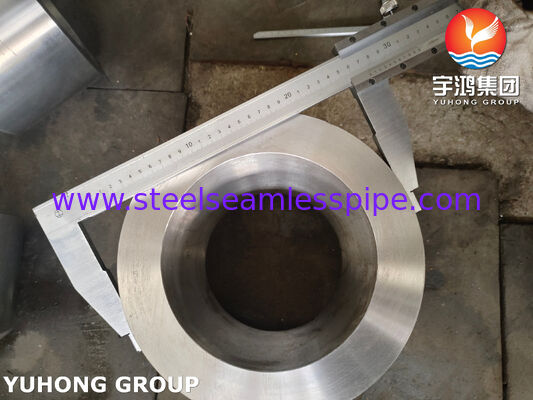

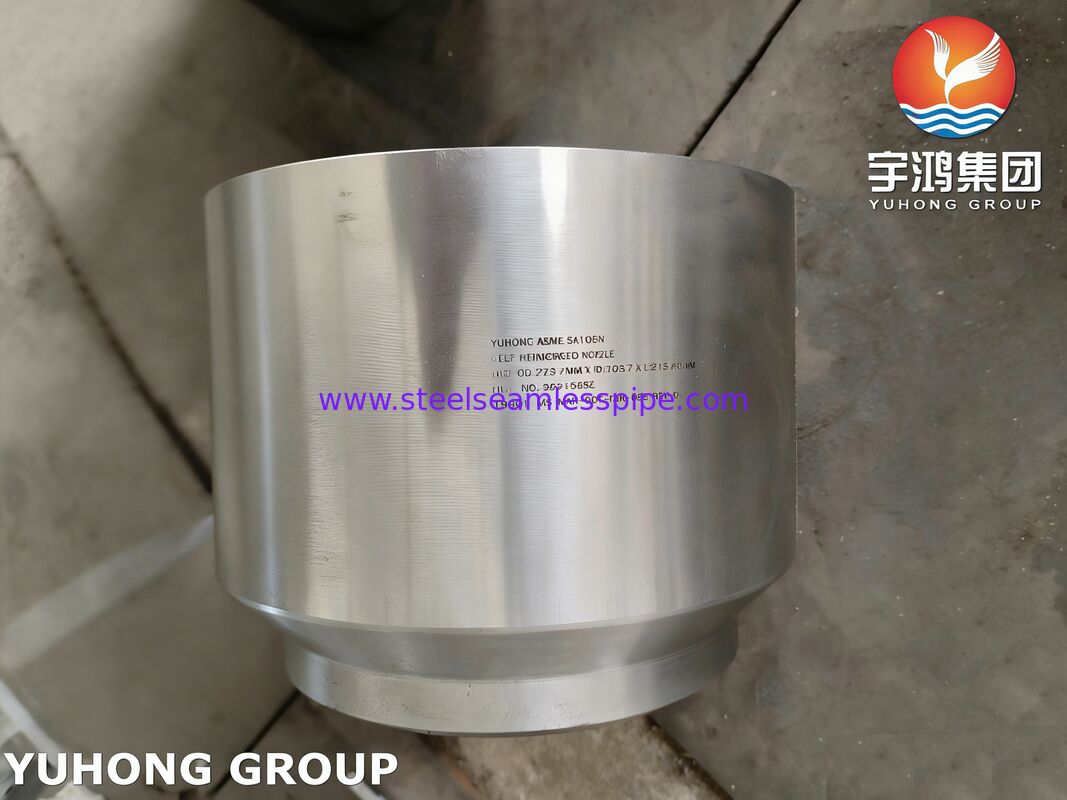

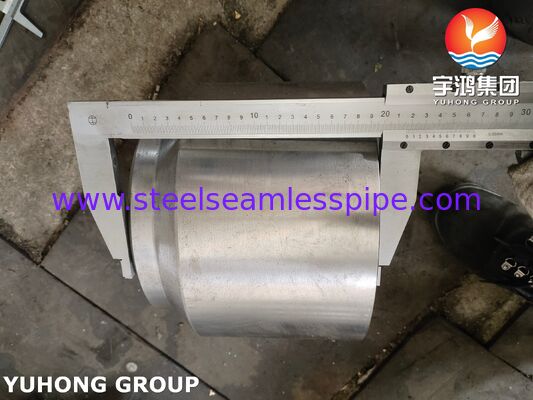

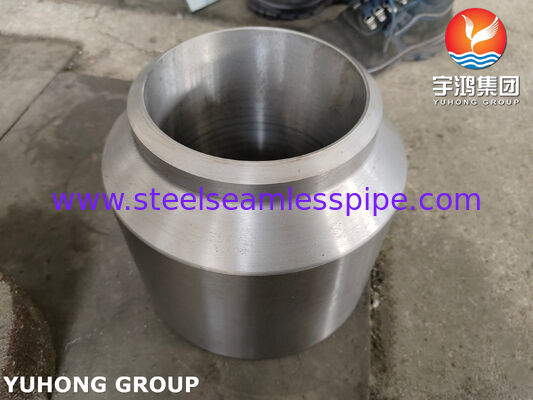

एएसटीएम ए१०५एन कार्बन स्टील के दबाव वाले पात्रों के लिए स्व-प्रबलित नोजल
एएसटीएम A105N कार्बन स्टील सेल्फ रिफाइंस्ड नोजलएक पाइप फिटिंग (नोजल) है जिसका उपयोग दबाव वाहिका पर इनपुट या आउटपुट कनेक्शन के रूप में किया जाता है।यह कार्बन स्टील के एक टुकड़े से गढ़ा जाता है और इसकी ज्यामिति आंतरिक दबाव को संभालने के लिए आवश्यक सुदृढीकरण प्रदान करती हैयह एक उच्च अखंडता वाला कनेक्शन बिंदु है जो एक दबाव पोत (जैसे हीट एक्सचेंजर, विभाजक या भंडारण टैंक) या एक बड़ी पाइपलाइन में वेल्डेड है।
मानक नोजल: एक मानक नोजल (एक छेद में वेल्डेड पाइप का एक टुकड़ा) को अक्सर बाहरी सुदृढीकरण पैड (जिसे "रीपैड" के रूप में भी जाना जाता है) की आवश्यकता होती है।यह आवश्यक ताकत जोड़ने के लिए पोत के बाहर नोजल के चारों ओर वेल्डेड एक मोटी स्टील प्लेट है.
स्व-प्रबलित नोजल: इस प्रकार के नोजल को अपनी आकृति में निर्मित अतिरिक्त मोटाई के साथ ढाला जाता है।यह प्रबलन स्वयं फोर्जिंग की ज्यामिति के माध्यम से प्राप्त किया जाता है।, इंटीग्रल कॉपर या "हब" जहां नोजल कंटेनर की दीवार से मिलता है।
नोजल नेक: इसका बेस पर मोटा क्रॉस-सेक्शन होता है (वेल्ड प्रेप एरिया) जो एक अलग पैड की आवश्यकता के बिना सुदृढीकरण के लिए आवश्यक क्षेत्र प्रदान करता है।
बॉस: "लॉन्ग वेल्ड नेक" जैसे खुद को मजबूत करने वाले नलिकाओं के लिए, पाइप के अंत से जहाज के कनेक्शन तक का पूरा संक्रमण एक भारी, कॉपर फोर्जिंग है।
उपलब्ध मानक और सामग्री
|
F1, F2, F5, F21, F22 Cl.1एफ22 सीएल2,F22V,F51,F53,F55,F92, F304,F404L,F304H,F310,F316L,F316Ti, F317,F321,F321H,F347,F347H |
ASTM A182/A182M |
कुचल या लुढ़का हुआ मिश्र धातु और स्टेनलेस स्टील के पाइप के फ्लैंग्स |
|
UNS N04400/N08811 |
ASTM B564/B564M |
गर्म लुढ़का हुआ और ठंडा समाप्त इस्पात उम्र कठोर स्टेनलेस स्टील की छड़ें और आकार |
|
UNS N08800/N08810 |
||
|
UNS N08825/N010276 |
||
|
UNS N06625 |
| A105/A105M | एएसटीएम ए105 | पाइप के घटकों के लिए कार्बन स्टील | |
| A350LF2, A350LF3, A350LF6 | एएसटीएम ए३५०/ए३५०एम | कार्बन और कम मिश्र धातु वाले स्टील के फोर्जिंग | |
| A266 Gr. 2, A266 Gr. 4 | ASTM A266/A266M | दबाव पोत के घटकों के लिए कार्बन स्टील की फोर्जिंग | |
| A694 F52, A694 F60, A694 F65, A694 F70 | ASTM A694/A694M | कार्बन और मिश्र धातु स्टील के पाइप, फ्लैंग्स, फिटिंग वाल्व और भागों के लिए फोर्जिंग | |
| A765 ग्रेड I,A765 ग्रेड II,A765 ग्रेड III,A765 ग्रेड IV | एएसटीएम A765/A765M | कार्बन और कम मिश्र धातु वाले स्टील के फोर्जिंग के लिए अनिवार्य कठोरता की आवश्यकताएं | |
| A508 Gr. 1, A508 Gr. 2,A508 Gr. 3,A508 Gr. 4N | ASTM A508/A508M | पकाया हुआ और प्रबलित वैक्यूम-उपचारित कार्बन और मिश्र धातु स्टील्स | |
| A336 F1,F5,F5A,F11,F22,F22V,F9,F91,F92 | ASTM A336/A336M | दबाव और उच्च तापमान भागों के लिए मिश्र धातु स्टील के फोर्जिंग |
| UNS N08904 | ASTM B625/B625M | मिश्र धातु इस्पात के फोर्जिंग |
| UNS N04400 | ASTM B564/B564M | निकेल-कॉपर मिश्र धातु |
स्व-मजबूत डिजाइन के फायदे:
एक संभावित रिसाव पथ को समाप्त करता हैः मानक "रीपैड" डिजाइन दो वेल्ड सीम बनाता है जो संक्षारण और रिसाव के लिए संभावित साइट हैं। एक स्व-प्रबलित नोजल में एक एकल, बेहतर डिज़ाइन किया गया वेल्ड होता है।
तनाव एकाग्रता को कम करता हैः क्रमिक, समोच्च आकार जंक्शन पर तनाव एकाग्रता को कम करता है, जिससे विशेष रूप से चक्रात्मक भार के तहत अधिक थकान जीवन होता है।
निरीक्षण को सरल बनाता हैः कम वेल्ड के साथ, गैर-विनाशकारी परीक्षा (एनडीई) जैसे कि रेडियोग्राफी या अल्ट्रासोनिक परीक्षण सरल और अधिक प्रभावी है।
उच्च दबाव या चक्र सेवा के लिए बेहतरः यह कठोर सेवा स्थितियों के लिए पसंदीदा डिजाइन है।
आवेदन
1उच्च दबाव और उच्च तापमान सेवाएं
2चक्र और थकान सेवा (कंपन और तापमान उतार-चढ़ाव)
3खट्टा सेवा (नीला H2S वातावरण)
4निम्न तापमान सेवाएं (ठंडी जलवायु या शीतलन)
5महत्वपूर्ण घूर्णन उपकरण (कंप्रेसर और पंप)
6. हीट एक्सचेंजर्स (विशेष रूप से रिबॉयलर और कूलर)
