| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, TUV, PED etc. |
| मॉडल संख्या: | ए213/एसए213 टीपी316एल (यूएनएस एस31603) |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |

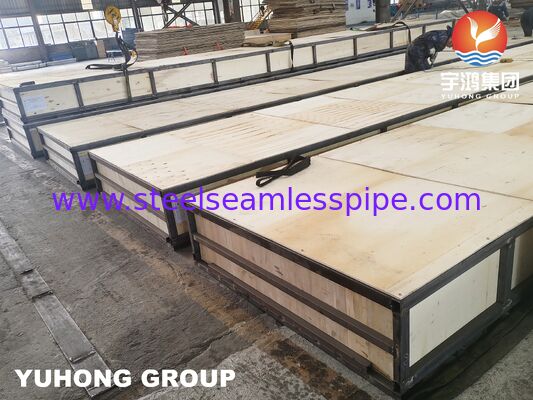

| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | हाइड्रोलिक पंप |
| उत्पाद: | स्टेनलेस स्टील सीमलेस ट्यूब | सामग्री ग्रेड: | टीपी316एल/यूएनएस एस31603/एन 1.4404 |
|---|---|---|---|
| सामान्य आकार: | 1/4 इंच से 4 इंच | सामान्य दीवार की मोटाई: | 0.035 इंच से 0.375 इंच |
| समाप्त होता है: | बेवल या सादा अंत | पोलिश: | एसिड पिकलिंग और सैंडब्लास्टिंग/ब्राइट एनीलिंग |
| इलाज: | ठंडा लुढ़का हुआ/ठंडा खींचा हुआ | कीवर्ड: | निर्बाध स्टेनलेस स्टील ट्यूब |
| प्रमुखता देना: | समुद्री जल विलवणीकरण के लिए स्टेनलेस स्टील सीमलेस ट्यूब,कोल्ड ड्रॉन स्टेनलेस स्टील ट्यूब TP316L,संक्षारण प्रतिरोध वाली SA213 सीमलेस ट्यूब |
||
कोल्ड ड्रॉन स्टेनलेस स्टील सीमलेस ट्यूब, A213 / SA213 TP316L UNS S31603 समुद्री जल विलवणीकरण इकाई में प्रयुक्त
1. A213/SA213 TP316L सीमलेस ट्यूब का अवलोकन

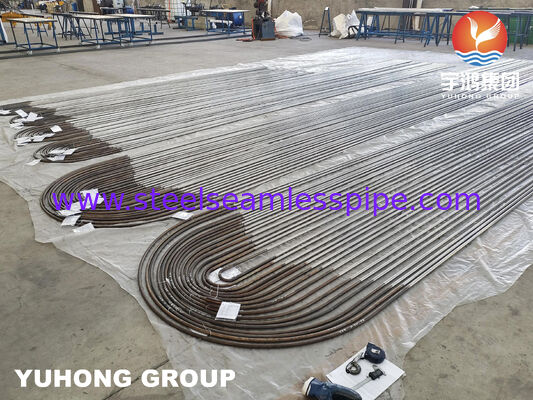

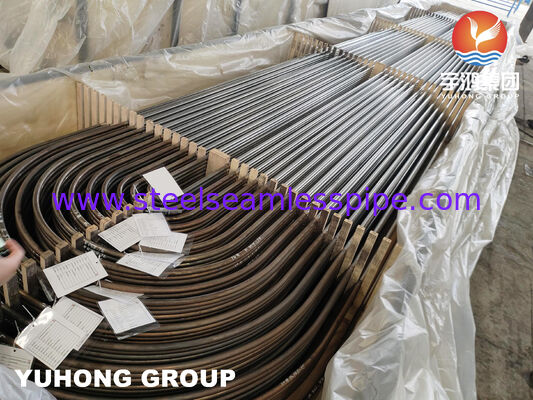

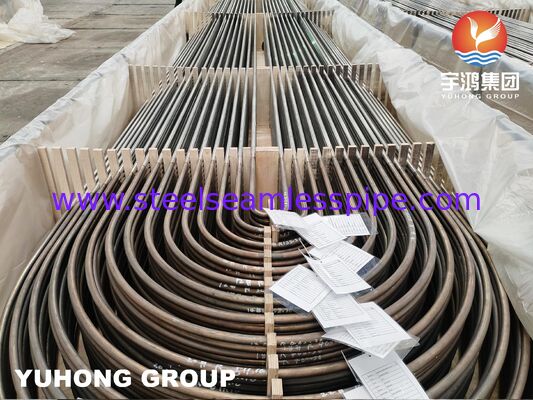

ASME SA213 TP316L यू-आकार की सीमलेस ट्यूब एक विशेष ऑस्टेनिटिक स्टेनलेस स्टील पाइप है जिसे अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) के मानकों के अनुसार निर्मित किया जाता है। इसके मुख्य लाभ इसकी अल्ट्रा-लो कार्बन (L) सामग्री और मोलिब्डेनम (Mo) का योग हैं, जो क्लोराइड पिटिंग, क्रेविस जंग और उच्च तापमान के प्रति उत्कृष्ट प्रतिरोध प्रदान करते हैं। कोल्ड बेंडिंग और सॉल्यूशन हीट ट्रीटमेंट प्रक्रियाओं के माध्यम से निर्मित यू-आकार की संरचना, थर्मल तनाव को प्रभावी ढंग से अवशोषित करती है। इसका मुख्य रूप से शेल-एंड-ट्यूब हीट एक्सचेंजर्स में हीट ट्रांसफर ट्यूब के रूप में उपयोग किया जाता है और यह पावर स्टेशन बॉयलर, रासायनिक संयंत्र और समुद्री वातावरण जैसे मांग वाले उपकरणों में व्यापक रूप से लागू होता है।
2. की मुख्य विशेषताएं A213/SA213 TP316L सीमलेस ट्यूब
ASME SA213 TP316L यू-आकार की सीमलेस ट्यूब (या हीट एक्सचेंजर्स के लिए यू-ट्यूब) औद्योगिक हीट एक्सचेंज उपकरणों में एक उच्च-प्रदर्शन वाला मुख्य घटक है। इसकी मुख्य विशेषताओं को तीन आयामों से संक्षेपित किया जा सकता है: सामग्री गुण, संरचनात्मक डिजाइन और निर्माण मानक।
|
विशेषताओं का आयाम |
विशिष्ट विशेषता |
स्पष्टीकरण और लाभ |
|---|---|---|
| सामग्री रासायनिक गुण | अल्ट्रा-लो कार्बन (C≤0.030%) | वेल्डिंग और उच्च तापमान सेवा के दौरान अंतर-कण जंग को प्रभावी ढंग से रोकता है, जिससे दीर्घकालिक संरचनात्मक अखंडता सुनिश्चित होती है। |
| मोलिब्डेनम (Mo 2.0-3.0%) का योग | मुख्य जंग प्रतिरोध वृद्धि, क्लोराइड-प्रेरित पिटिंग और क्रेविस जंग के प्रतिरोध में काफी सुधार करता है। समुद्री जल और रासायनिक मीडिया के लिए उपयुक्त। | |
| ऑस्टेनिटिक क्रोमियम-निकल स्टेनलेस स्टील | उत्कृष्ट कठोरता, प्लास्टिसिटी और गैर-चुंबकीय गुण प्रदान करता है, अच्छे समग्र यांत्रिक प्रदर्शन के साथ। | |
| संरचना और निर्माण प्रक्रिया | यू-आकार का अभिन्न मुड़ा हुआ रूप | ट्यूब शीट इनलेट वेल्ड को समाप्त करता है, रिसाव के जोखिम को कम करता है; मुड़ी हुई संरचना स्वचालित रूप से थर्मल विस्तार तनाव की भरपाई करती है, जिससे थर्मल विस्तार और संकुचन से उपकरण क्षति को रोका जा सकता है। |
| कोल्ड बेंडिंग और सॉल्यूशन हीट ट्रीटमेंट | यह सुनिश्चित करता है कि मुड़े हुए अनुभाग में सामग्री के जंग प्रतिरोध में गिरावट न हो और आंतरिक तनाव को दूर करता है, जिससे सामग्री के इष्टतम गुणों को बहाल किया जा सके। | |
| सीमलेस स्टील ट्यूब | वेल्डेड ट्यूबों की तुलना में, अधिक समान दबाव-वहन क्षमता, उच्च विश्वसनीयता और सुरक्षा प्रदान करता है। | |
| मानक और गुणवत्ता आश्वासन | ASME SA213 मानक का अनुपालन करता है | सामग्री स्मेल्टिंग, निर्माण प्रक्रियाओं, रासायनिक संरचना, यांत्रिक गुणों, हाइड्रोस्टैटिक परीक्षण आदि पर सख्त अंतरराष्ट्रीय नियंत्रण, उच्च दबाव, उच्च तापमान और संक्षारक वातावरण जैसी मांग वाली स्थितियों में पता लगाने योग्य गुणवत्ता और सुरक्षित विश्वसनीयता सुनिश्चित करता है। |
3. SS316L की रासायनिक संरचना
| तत्व | संरचना सीमा (%) |
|---|---|
| कार्बन (C) | ≤ 0.030% |
| मैंगनीज (Mn) | 2.00% अधिकतम |
| फास्फोरस (P) | 0.045% अधिकतम |
| सल्फर (S) | 0.030% अधिकतम |
| सिलिकॉन (Si) | 0.75% अधिकतम |
| क्रोमियम (Cr) | 16.00 – 18.00% |
| निकल (Ni) | 10.00 – 14.00% |
| मोलिब्डेनम (Mo) | 2.00 – 3.00% |
| लोहा (Fe) | संतुलन |
मुख्य बिंदु:
कम कार्बन सामग्री: कम कार्बन सामग्री (<0.03%) वेल्डिंग के बाद बेहतर वेल्डेबिलिटी और अंतर-कण जंग के प्रतिरोध के लिए आवश्यक है।
क्रोमियम (Cr): जंग प्रतिरोध प्रदान करता है, विशेष रूप से उच्च तापमान पर ऑक्सीकरण और स्केलिंग के खिलाफ।
निकल (Ni): कठोरता और जंग के प्रतिरोध में सुधार करता है, विशेष रूप से अम्लीय वातावरण में।
मोलिब्डेनम (Mo): पिटिंग और क्रेविस जंग के प्रतिरोध को बढ़ाता है, विशेष रूप से क्लोराइड-समृद्ध वातावरण (जैसे समुद्री जल या नमक युक्त समाधान) में।
| गुण | मान |
|---|---|
| तन्य शक्ति (σ₀.₂) | 70 – 90 ksi (485 – 620 MPa) |
| यील्ड स्ट्रेंथ (0.2% ऑफसेट) | 25 – 40 ksi (170 – 275 MPa) |
| दीर्घीकरण (8 इंच में) | ≥ 40% |
| कठोरता | ≤ 217 ब्रिनेल (HB) |
| लोच का मापांक | ~ 193,000 ksi (1.33 × 10⁶ MPa) |
| पॉइसन का अनुपात | ~ 0.30 |
मुख्य यांत्रिक गुण:
तन्य शक्ति: सामग्री उत्कृष्ट तन्य शक्ति प्रदर्शित करती है, आमतौर पर 485 MPa (70 ksi) और 620 MPa (90 ksi) के बीच।
यील्ड स्ट्रेंथ: TP316L के लिए यील्ड स्ट्रेंथ (0.2% ऑफसेट) 170 MPa (25 ksi) और 275 MPa (40 ksi) के बीच होती है, जो यह सुनिश्चित करती है कि सामग्री स्थायी विरूपण से पहले महत्वपूर्ण तनाव का सामना कर सके।
दीर्घीकरण: TP316L स्टेनलेस स्टील में दीर्घीकरण की उच्च डिग्री (>40%) होती है, जिसका अर्थ है कि यह बहुत नमनीय है और बिना टूटे आसानी से आकार दिया जा सकता है।
कठोरता: सामग्री में अन्य स्टेनलेस स्टील्स की तुलना में अपेक्षाकृत कम कठोरता होती है, यह सुनिश्चित करती है कि यह नमनीय बनी रहे और दरार प्रसार के प्रतिरोधी हो।
सेवा तापमान सीमा: TP316L उच्च तापमान पर उपयोग के लिए प्रभावी है। इसकी अधिकतम सेवा तापमान रुक-रुक कर सेवा में लगभग 870°C (1,600°F) और निरंतर सेवा में 925°C (1,700°F) है।
परिचालन तापमान: क्रेविस जंग प्रतिरोध के लिए, सामग्री 500°C (932°F) से अधिक तापमान में भी स्थिर रहती है, जो इसे बॉयलर, सुपरहीटर और हीट एक्सचेंजर्स जैसे उच्च तापमान अनुप्रयोगों के लिए उपयुक्त बनाती है।
सामान्य जंग: TP316L अन्य स्टेनलेस स्टील्स जैसे 304 और 304L की तुलना में सामान्य जंग के प्रति बेहतर प्रतिरोध प्रदान करता है, विशेष रूप से क्लोराइड वातावरण (जैसे, समुद्री जल) में।
पिटिंग और क्रेविस जंग: मोलिब्डेनम की उपस्थिति के कारण, TP316L पिटिंग और क्रेविस जंग के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है, विशेष रूप से उच्च क्लोराइड सामग्री वाले वातावरण में।
अंतर-कण जंग: इसके कम कार्बन सामग्री के कारण, TP316L वेल्डिंग के बाद संवेदीकरण और अंतर-कण जंग के प्रति कम संवेदनशील होता है, जो उच्च तापमान अनुप्रयोगों में एक लाभ है।
वेल्डेबिलिटी: TP316L में TIG, MIG और स्टिक वेल्डिंग सहित अधिकांश वेल्डिंग प्रक्रियाओं के साथ अच्छी वेल्डेबिलिटी होती है। कम कार्बन सामग्री वेल्डिंग के दौरान अनाज की सीमाओं पर कार्बाइड अवक्षेपों के निर्माण को कम करती है, जिससे सामग्री के अंतर-कण जंग के प्रतिरोध में सुधार होता है।
फॉर्मेबिलिटी: इसमें उत्कृष्ट फॉर्मेबिलिटी है और यह अपने यांत्रिक गुणों को खोए बिना आसानी से मुड़ा और आकार दिया जा सकता है।
हीट ट्रीटमेंट: TP316L को कठोरता बढ़ाने या इसकी ताकत को और बेहतर बनाने के लिए हीट-ट्रीट किया जा सकता है, लेकिन इसके लिए किसी पोस्ट-वेल्ड हीट ट्रीटमेंट की आवश्यकता नहीं होती है।
8. निष्कर्ष
ASTM A213 TP316L स्टेनलेस स्टील उच्च शक्ति, अच्छी वेल्डेबिलिटी और जंग के प्रति उत्कृष्ट प्रतिरोध को जोड़ती है, विशेष रूप से क्लोराइड या अम्लीय स्थितियों जैसे आक्रामक वातावरण में। इन उत्कृष्ट गुणों के कारण सामग्री का आमतौर पर हीट एक्सचेंजर्स, बॉयलर, पेट्रोकेमिकल प्लांट और रासायनिक प्रसंस्करण उपकरणों में उपयोग किया जाता है।
