एएसटीएम ए312 यूएनएस एस30815 निर्बाध स्टील पाइप - उच्च तापमान और ऑक्सीकरण प्रतिरोधी ट्यूब
एएसटीएम ए312 यूएनएस एस30815 निर्बाध स्टील पाइप - हीट एक्सचेंजर, फर्नेस और पेट्रोकेमिकल अनुप्रयोगों के लिए उच्च तापमान और ऑक्सीकरण प्रतिरोधी ट्यूब | युहोंग ग्रुप
उद्योग नेतृत्व और मुख्य आपूर्ति क्षमताएं
युहोंग ग्रुप कंपनी लिमिटेड महत्वपूर्ण ताप हस्तांतरण उपकरण और दबाव नियंत्रण घटकों के एक विशेष निर्माता के रूप में काम करती है। हमारी सुविधा में दबाव वाहिकाओं के लिए ASME U, CTI, और TS प्रमाणन हैं, जो शेल-और-ट्यूब हीट एक्सचेंजर्स, एयर कूलर्स और फायर किए गए हीटरों के उत्पादन का समर्थन करते हैं। हम उच्च तापमान वाले हीट एक्सचेंजर ट्यूब अनुप्रयोगों में अपनी तकनीकी अधिकारिता के लिए जाने जाते हैं - विशेष रूप से रिफाइनरी फर्नेस कन्वेक्शन सेक्शन, रिफॉर्मर आउटलेट और एथिलीन क्रैकिंग सेवा में, जहां ट्यूब की विश्वसनीयता सीधे यूनिट अपटाइम को प्रभावित करती है।
तैयार ट्यूब आपूर्ति से परे, हम एकीकृत बंडल निर्माण सेवाएं प्रदान करते हैं, जिसमें यू-बेंडिंग, फिनिंग और पूर्ण ट्यूब शीट / बैफल / चैनल निर्माण शामिल हैं। यह ट्यूब से पूर्ण एक्सचेंजर बंडल तक सख्त आयामी इंटरफ़ेस नियंत्रण को सक्षम बनाता है।

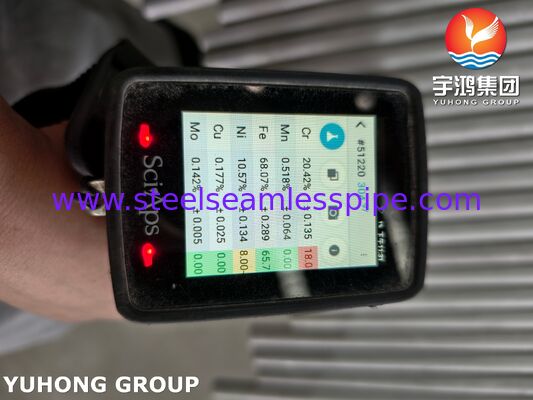

रासायनिक संरचना (एएसटीएम ए312 यूएनएस एस30815)
मिश्र धातु की ऊंचे तापमान की ताकत और ऑक्सीकरण प्रतिरोध इसके क्रोमियम, निकल और नाइट्रोजन के नियंत्रित संतुलन और दुर्लभ-पृथ्वी योजक से प्राप्त होते हैं। संरचना कड़ाई से एएसटीएम ए312 तालिका 1 की आवश्यकताओं का अनुपालन करती है।
| तत्व |
संरचना (%) |
| कार्बन (सी) |
0.05 - 0.10 |
| मैंगनीज (एमएन) |
≤ 2.00 |
| फास्फोरस (पी) |
≤ 0.045 |
| सल्फर (एस) |
≤ 0.030 |
| सिलिकॉन (एसआई) |
1.40 - 2.00 |
| क्रोमियम (सीआर) |
20.0 - 22.0 |
| निकल (एनआई) |
10.0 - 12.0 |
| नाइट्रोजन (एन) |
0.14 - 0.20 |
| सेरियम (सीई) |
0.03 - 0.08 |
| लोहा (एफई) |
शेष |
विनिर्माण आवश्यकताएं और परीक्षण प्रोटोकॉल
एएसटीएम ए312 के तहत, निर्बाध एस30815 ट्यूबों का उत्पादन हॉट फिनिशिंग या कोल्ड फिनिशिंग प्रक्रियाओं द्वारा किया जाता है। निम्नलिखित नियंत्रण अनिवार्य हैं:
- गर्मी उपचार:पूरी तरह से ऑस्टेनिटिक संरचना और ठोस घोल में नाइट्रोजन को संरक्षित करने के लिए 1040-1150 डिग्री सेल्सियस पर समाधान एनील करें, जिसके बाद तेजी से ठंडा किया जाए।
- मानक प्रति परीक्षण:प्रत्येक ट्यूब पर फ्लैटनिंग परीक्षण, फ्लैंज परीक्षण (आकार ≤ एनपीएस 6 के लिए), कठोरता परीक्षण, और हाइड्रोस्टैटिक परीक्षण (या एएसटीएम ई213/ई309 प्रति गैर-विनाशकारी विद्युत परीक्षण) किए जाते हैं।
- आयामी सहनशीलता:ट्यूबशीट छेदों और बैफल सपोर्ट के साथ फिट-अप सुनिश्चित करने के लिए बाहरी व्यास, दीवार की मोटाई और सीधेपन की जांच एएसटीएम ए312 तालिका 3 और तालिका 4 के मुकाबले की जाती है।
महत्वपूर्ण प्रक्रिया नोट:पोस्ट-फॉर्मिंग (यू-बेंडिंग) के लिए फिर से समाधान एनीलिंग की आवश्यकता होती है जब तक कि पूरी तरह से एनील्ड स्थिति में और बेंडिंग त्रिज्या ≥ 3 × ओ.डी. के साथ न किया जाए, मान्यता प्राप्त दबाव वाहिका नियमों के अनुसार। हमारा इन-हाउस बेंडिंग ऑपरेशन एएसएमई सेक्शन VIII स्वीकार्य सीमाओं के भीतर ओवलिटी और दीवार की पतली होने को नियंत्रित करता है।
मिलान निर्माण क्षमताएं और सामग्री ग्रेड
हम एस30815 ट्यूबों की आपूर्ति पूरक घटकों के साथ एकीकृत करते हैं:
| घटक |
सामग्री संगतता और ग्रेड |
| ट्यूब शीट्स / बैफल्स |
एसए-240 304/304एल, 316/316एल, या एस30815 प्लेट |
| चैनल / हेड |
एसए-516 जीआर.70 (कम-तापमान कार्बन) या एसए-240 304एच |
| फिटिंग और फ्लैंज |
ए182 एफ304/एफ316 - वेल्डेड या जाली |
| यू-बेंड ट्यूब |
एस30815, 304एच, 321एच, 347एच, मिश्र धातु 800एच/825 |
सभी मिलान घटकों को गैल्वेनिक या थर्मल विस्तार बेमेल से बचने के लिए समान एएसटीएम/एएसएमई मानकों के तहत डिजाइन किया गया है, जो ऊंचे सेवा तापमान पर होता है।
अनुप्रयोग परिदृश्य
यह निर्बाध पाइप इसमें निरंतर संचालन के लिए इंजीनियर किया गया है:
- फायर किए गए हीटर / फर्नेस रेडिएंट और कन्वेक्शन कॉइल - प्रक्रिया हीटर, रिफॉर्मर ट्यूब, क्रैकिंग कॉइल।
- शेल-और-ट्यूब हीट एक्सचेंजर्स - जहां इनलेट प्रक्रिया तापमान 650 डिग्री सेल्सियस से अधिक हो।
- एयर कूलर बंडल - उच्च तापमान ओवरहेड कंडेनसिंग सेवाओं में।
- अपशिष्ट गर्मी वसूली इकाइयां - पिगटेल ट्यूब और थर्मोवेल सहित।
तकनीकी लाभ, मुख्य विशेषताएं और कस्टम सेवाएं
- ऑक्सीकरण प्रतिरोध:एसआई और सीई योजक एक कसकर चिपकने वाली ऑक्साइड स्केल को बढ़ावा देता है, थर्मल साइक्लिंग के दौरान स्पैलिंग को कम करता है (1100 डिग्री सेल्सियस पर एएसटीएम जी54 प्रति परीक्षण)।
- क्रीप शक्ति:नाइट्राइड का महीन फैलाव 650-900 डिग्री सेल्सियस बैंड में 304एच की तुलना में उच्च 10⁵-घंटे का टूटना तनाव प्रदान करता है।
- निर्माण क्षमता:हॉट बेंडिंग, कोल्ड ड्राइंग और वेल्डिंग (मिलान ईआर308एलएसआई फिलर के साथ जीटीएडब्ल्यू) के लिए उत्कृष्ट।
- कस्टम सेवाएं:हम टीईएमए आर/सी/बी के अनुरूप रेडियस के साथ फिक्स्ड-लेंथ कटिंग, यू-बेंडिंग और बेहतर सफाई के लिए बीड-ब्लास्ट / पिकलिंग पैसिवेशन प्रदान करते हैं।
अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)
प्र: एस30815 निर्बाध ट्यूब के लिए अधिकतम निरंतर संचालन तापमान क्या है?
उ: ऑक्सीकरण वातावरण में, रुक-रुक कर 1150 डिग्री सेल्सियस तक, और लगातार 1100 डिग्री सेल्सियस तक सेवा, बशर्ते ट्यूब-दीवार तनाव इस ग्रेड के लिए एएसएमई स्वीकार्य तनाव से नीचे रहे।
प्र: हीट एक्सचेंजर सेवा के लिए एस30815 की तुलना 304एच से कैसे की जाती है?
उ: एस30815 अपने उच्च एसआई और एन सामग्री के कारण बेहतर ऑक्सीकरण प्रतिरोध और उच्च गर्म शक्ति प्रदान करता है। यह तब पसंद किया जाता है जब उच्च तापमान क्रीप एक डिजाइन चिंता का विषय हो, जबकि 304एच कम लागत, मध्यम तापमान कर्तव्यों के लिए उपयुक्त रहता है।
प्र: क्या यूएनएस एस30815 को पोस्ट-वेल्ड हीट ट्रीटमेंट (पीडब्ल्यूएचटी) की आवश्यकता होती है?
उ: नहीं - इसकी पूरी तरह से ऑस्टेनिटिक संरचना और नियंत्रित फेराइट स्तर (< 5 एफएन), पीडब्ल्यूएचटी को अधिकांश सेवाओं के लिए एएसटीएम या एएसएमई द्वारा अनिवार्य नहीं किया गया है, लेकिन भारी कोल्ड फॉर्मिंग के बाद सामान्य करना उचित है।
