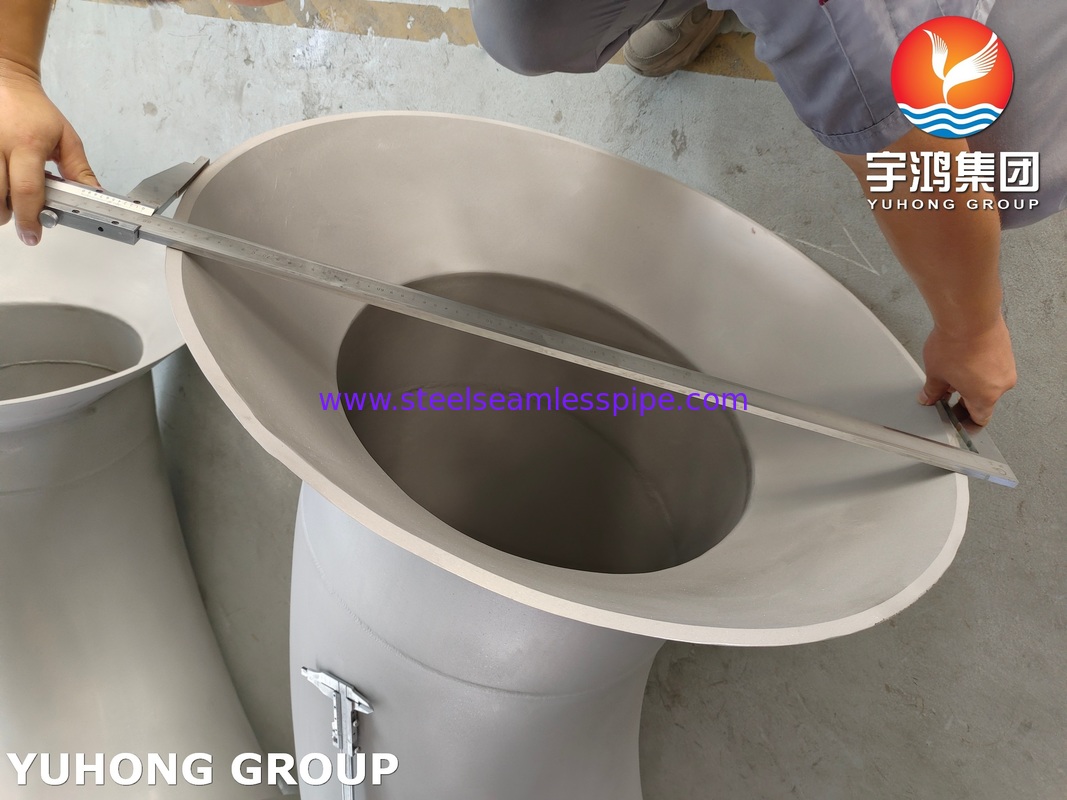

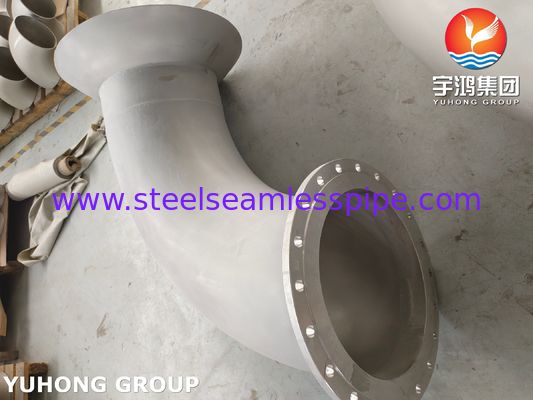

स्टेनलेस स्टील अनुकूलित फिटिंग बेलमाउथ पाइप स्पूल

स्टेनलेस स्टील अनुकूलित फिटिंग बेलमाउथ पाइप स्पूल

अपनी सबसे सरल रूप में, एक बेल माउथ एक भड़का हुआ, कीप के आकार का प्रवेश या निकास है। जब यह स्टेनलेस स्टील से बना होता है, तो इसे जंग प्रतिरोध, शक्ति, स्वच्छता और स्थायित्व जैसे विशिष्ट सामग्री गुणों के लिए चुना जाता है।

यहां इसके प्राथमिक उपयोगों का एक ब्रेकडाउन दिया गया है, जो सबसे आम से लेकर अधिक विशिष्ट तक है:

1. द्रव गतिशीलता और पंपिंग सिस्टम (सबसे आम उपयोग)

यह क्लासिक और सबसे महत्वपूर्ण अनुप्रयोग है। बेल माउथ को पंप के सक्शन इनलेट पर स्थापित किया जाता है।

उद्देश्य: पंप इम्पेलर में तरल पदार्थ का एक चिकना, सुव्यवस्थित प्रवाह बनाना।

यह कैसे काम करता है:

अशांतता कम करता है: एक तेज-धार वाला इनलेट तरल पदार्थ को पाइप की दीवार से "अलग" करने का कारण बनता है, जिससे भंवर और अशांति पैदा होती है।

प्रवेश नुकसान को कम करता है: यह अशांति दबाव का एक महत्वपूर्ण नुकसान (हेड लॉस) पैदा करती है, जिससे पंप को तरल पदार्थ खींचने के लिए अधिक मेहनत करनी पड़ती है।

लैमिनार फ्लो को बढ़ावा देता है: बेल माउथ का क्रमिक, घुमावदार आकार तरल पदार्थ को पाइप में सुचारू रूप से निर्देशित करता है, जिससे पृथक्करण कम होता है और अधिक लैमिनार (चिकना) प्रवाह प्रोफाइल बनाए रखा जाता है।

लाभ:

पंप दक्षता में वृद्धि: इनलेट नुकसान को कम करके, पंप को समान प्रवाह दर प्राप्त करने के लिए कम ऊर्जा की आवश्यकता होती है।

गुहिकायन को रोकता है: गुहिकायन पंप इनलेट पर कम दबाव के कारण वाष्प बुलबुले का निर्माण और पतन है, जो इम्पेलर को नष्ट कर सकता है। एक बेल माउथ इनलेट पर उच्च दबाव बनाए रखने में मदद करता है, जिससे यह हानिकारक घटना रुक जाती है।

कंपन और शोर कम करता है: चिकना प्रवाह का मतलब है कम कंपन और एक शांत ऑपरेटिंग पंप।

पंप लाइफ बढ़ाता है: गुहिकायन को रोककर और तनाव को कम करके, पंप का जीवनकाल काफी बढ़ जाता है।

सामान्य स्थान: जल उपचार संयंत्र, औद्योगिक शीतलन प्रणाली, जहाज बैलास्ट सिस्टम, बड़े पैमाने पर एचवीएसी, और कोई भी उच्च-प्रवाह पंपिंग अनुप्रयोग।

2. हाइड्रोलिक्स और टेस्टिंग टैंक

यह पंपिंग के समान ही एक अनुप्रयोग है, लेकिन एक नियंत्रित परीक्षण वातावरण में।

उद्देश्य: एक परीक्षण अनुभाग में पानी का एक समान और अशांति-मुक्त प्रवाह बनाना।

यह कैसे काम करता है: एक पानी की सुरंग या टोइंग टैंक में, एक बेल माउथ का उपयोग परीक्षण अनुभाग के प्रवेश द्वार पर किया जाता है जहां एक मॉडल (जैसे एक जहाज का पतवार या पनडुब्बी) रखा जाता है।

लाभ:

सटीक डेटा: एक चिकना, समान प्रवाह प्रोफाइल हाइड्रोडायनामिक डेटा (जैसे ड्रैग और लिफ्ट गुणांक) एकत्र करने के लिए आवश्यक है।

वास्तविक दुनिया की स्थितियों का अनुकरण करता है: यह उस साफ, निर्बाध प्रवाह को दोहराने में मदद करता है जिसका अनुभव किसी वस्तु को खुले पानी में होगा।

3. एयरोस्पेस और विंड टनल

यह हाइड्रोलिक अनुप्रयोग के बराबर एयरोडायनामिक है।

उद्देश्य: हवा को सुचारू रूप से निर्देशित करना और एक विंड टनल के परीक्षण अनुभाग में तेजी लाना।

यह कैसे काम करता है: एक विंड टनल के इंटेक पर बड़ा, भड़का हुआ उद्घाटन (बेल माउथ) शुरू में हवा को धीमा कर देता है, जिससे यह बस जाता है और परीक्षण क्षेत्र में संकुचन अनुभाग के माध्यम से तेजी लाने से पहले सीधा हो जाता है।

लाभ:

लैमिनार, यूनिफ़ॉर्म फ्लो: विमान, कारों या इमारतों के स्केल मॉडल का परीक्षण करने के लिए बिना झूठी अशांति पेश किए आवश्यक।

उच्च गुणवत्ता वाले परिणाम: बेल माउथ की गुणवत्ता एकत्र किए गए एयरोडायनामिक डेटा की गुणवत्ता और विश्वसनीयता को सीधे प्रभावित करती है।

4. समुद्री उद्योग (थ्रस्टर टनल)

उद्देश्य: जहाजों और अपतटीय प्लेटफार्मों पर धनुष और स्टर्न थ्रस्टर्स की दक्षता में सुधार करना।

यह कैसे काम करता है: पतवार के माध्यम से एक सुरंग ड्रिल की जाती है, और एक थ्रस्टर अंदर लगाया जाता है। इस सुरंग के अंदर और बाहर दोनों तरफ एक बेल माउथ लगाया जाता है।

लाभ:

बढ़ा हुआ थ्रस्ट: पानी को सुरंग में अधिक कुशलता से प्रवेश करने और बाहर निकलने की अनुमति देकर, थ्रस्टर समान मात्रा में बिजली के लिए अधिक थ्रस्ट उत्पन्न करता है।

घटा हुआ ड्रैग (जब उपयोग में न हो): सुव्यवस्थित आकार एक तेज-धार वाले छेद की तुलना में जहाज के पानी से गुजरने पर कम हाइड्रोडायनामिक ड्रैग बनाता है।

5. सामग्री हैंडलिंग और हॉपर डिजाइन

उद्देश्य: एक भंडारण हॉपर से एक प्रसंस्करण लाइन या कन्वेयर में थोक सामग्री (पाउडर, कणिकाओं, छर्रों) के सुचारू, विश्वसनीय प्रवाह को सुनिश्चित करना।

यह कैसे काम करता है: एक हॉपर के आउटलेट पर बेल माउथ आकार सामग्री को "ब्रिजिंग" या "आर्चिंग" (एक स्थिर ब्लॉक बनाना जो प्रवाह को रोकता है) से रोकता है।

लाभ:

क्लॉगिंग को रोकता है: अनियमित फ़नल प्रवाह के बजाय द्रव्यमान प्रवाह को बढ़ावा देता है।

संगत फ़ीड दर: सटीक बैचिंग और प्रक्रिया नियंत्रण के लिए आवश्यक।

स्वच्छ: स्टेनलेस स्टील साफ करने में आसान है और गैर-प्रतिक्रियाशील है, जो इसे खाद्य, दवा और रासायनिक उद्योगों के लिए आदर्श बनाता है।
