| Place of Origin: | China |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Model Number: | ASTM A350 CL.2 |
| Minimum Order Quantity: | 500KGS |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 10-90 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | According To Client's Request |
| मानक: | एएसटीएम ए 350 एलएफ 2 | सामग्री: | अलॉय स्टील |
|---|---|---|---|
| सामग्री ग्रेड: | LF2 | आकार: | अनुकूलन |
| प्रकार: | स्व -प्रबलित नोजल | चित्रकला: | अनुकूलन |
| प्रमुखता देना: | एएसटीएम A350 LF2 क्रायोजेनिक नोजल,स्व-वर्धित दबाव पोत नोजल,क्रायोजेनिक प्रणाली LF2 नोजल |
||

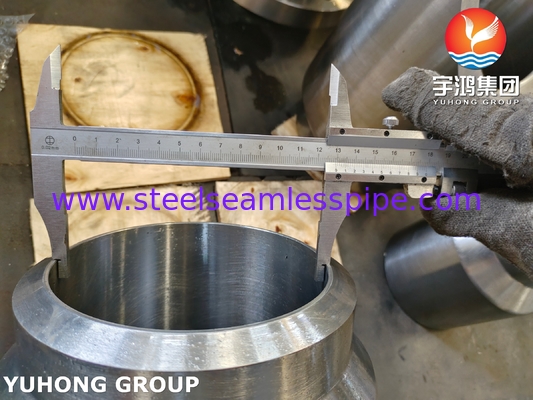

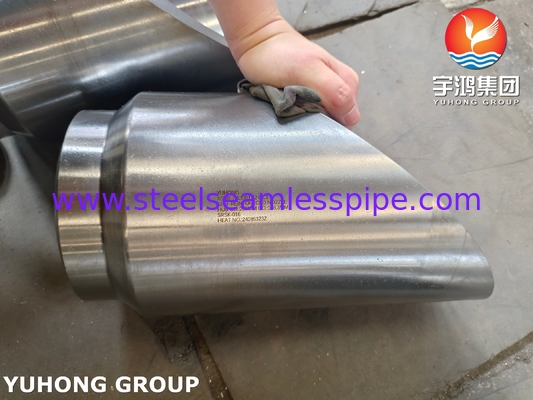

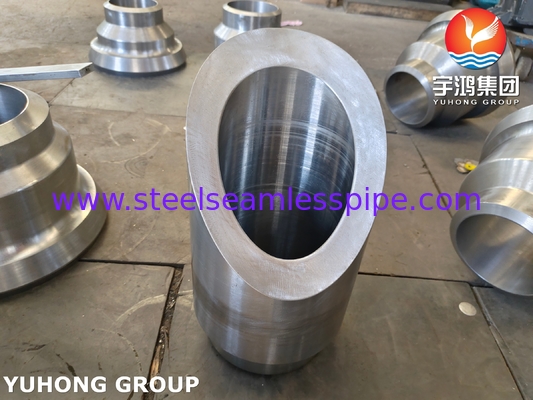

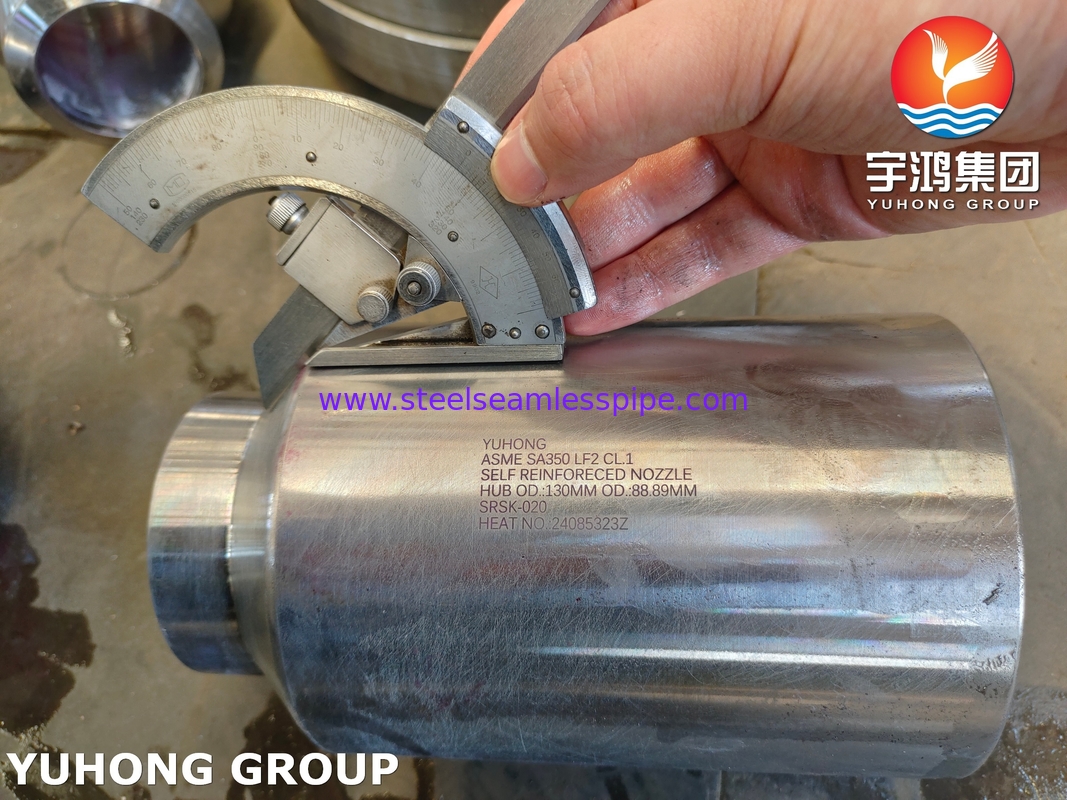

एएसटीएम A350 LF2 दबाव पोत के लिए फोल्ड स्व-शक्तिवर्धक नोजल
एएसटीएम ए३५० एलएफ२ एक निम्न तापमान कार्बन स्टील फोर्जिंग सामग्री है जिसके लिए अनिवार्य नाच कठोरता परीक्षण की आवश्यकता होती है। यह एएसटीएम ए३५० मानक के भीतर एक विशिष्ट ग्रेड है।निम्न तापमान वातावरण में भंगुर टूटने के लिए इसकी उत्कृष्ट प्रतिरोध यह व्यापक रूप से दबाव असर पाइप घटक जैसे कि flanges के निर्माण में इस्तेमाल किया जाता हैयह विशेष रूप से कम तापमान या उच्च कठोरता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जैसे कि तरलीकृत प्राकृतिक गैस (एलएनजी) और पेट्रोकेमिकल ठंडे क्षेत्र।
एएसटीएम ए 350 एलएफ 2 स्व-वर्धित नोजल एलएफ 2 ग्रेड फोल्डेड स्टील से बना एक नोजल है जिसमें -46 डिग्री सेल्सियस की टक्कर की कठोरता है। इसकी स्वाभाविक रूप से मोटी दीवार खुलने के लिए ASME विनिर्देश को पूरा करती है,बाहरी सुदृढीकरण के लिए रिंगों की आवश्यकता को समाप्त करनायह डिजाइन विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जिनमें उच्च निम्न तापमान कठोरता और संरचनात्मक सादगी की आवश्यकता होती है।डिजाइन और निर्माण ASME BPVC विनिर्देश का सख्ती से पालन करना चाहिए.
| तत्व | संरचना, w.t % ग्रेड | ||||||
| LF1 | LF2 | LF3 | LF5 | LF6 | LF9 | LF787 | |
| कार्बन अधिकतम | 0.30 | 0.30 | 0.20 | 0.30 | 0.22 | 0.20 | 0.07 |
| मैंगनीज | 0.60-1.35 | 0.60-1.35 | 0.90 अधिकतम | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| फॉस्फोरस अधिकतम | 0.035 | 0.035 | 0.035 | 0.035 | 0.025 | 0.035 | 0.025 |
| सल्फर मैक्स | 0.040 | 0.040 | 0.040 | 0.040 | 0.025 | 0.040 | 0.025 |
| सिलिकॉन (a) | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | ... | 0.40 अधिकतम |
| निकेल | 0.40 अधिकतम ((b) | 0.40 अधिकतम ((b) | 3.30-3.70 अधिकतम | 1.00-2.00 अधिकतम | 0.40 अधिकतम ((b) | 1.60-2.24 | 0.70-1.00 |
| क्रोमियम | 0.30 अधिकतम (ख) (ग) | 0.30 अधिकतम (ख) (ग) | 0.30 अधिकतम ((c) | 0.30 अधिकतम ((c) | 0.30 अधिकतम (ख) (ग) | 0.30 अधिकतम ((c) | 0.60-0.90 |
| मोलिब्डेनम | 0.12 अधिकतम (ख) (ग) | 0.12 अधिकतम (ख) (ग) | 0.12 अधिकतम ((c) | 0.12 अधिकतम ((c) | 0.12 अधिकतम (ख) (ग) | 0.12 अधिकतम ((c) | 0.15-0.25 |
| तांबा | 0.40 अधिकतम ((b) | 0.40 अधिकतम ((b) | 0.40 अधिकतम | 0.40 अधिकतम | 0.40 अधिकतम ((b) | 0.75-1.25 | 1.00-1.30 |
| निओबियम (e) | 0.02 अधिकतम ((d) | 0.02 अधिकतम ((d) | 0.02 अधिकतम | 0.02 अधिकतम | 0.02 अधिकतम | 0.02 अधिकतम | -0.02 मिनट |
| वेनेडियम | 0.08 अधिकतम | 0.08 अधिकतम | 0.03 अधिकतम | 0.03 अधिकतम | 0.04-0.11 | 0.03 अधिकतम | 0.03 अधिकतम |
| नाइट्रोजन | ... | ... | ... | ... | 0.01-0.030 | ... | ... |
| ग्रेड वर्ग |
खिंचाव शक्ति |
उपज शक्ति मिन |
लम्बाई मिन |
कठोरता अधिकतम |
||
| क्सि | एमपीए | क्सि | एमपीए | % | एचबीडब्ल्यू | |
| LF1 CL1 |
60 से 85 | ४१५-५८५ | 30 | 205 | 25 | 197 |
| LF2 CL1 |
70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF2 CL2 |
70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF3 CL2 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF5 CL1 |
60 से 85 | ४१५-५८५ | 30 | 205 | 25 | 197 |
| LF5 CL2 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF6 CL1 |
66 से 91 | 455-630 | 52 | 360 | 22 | 197 |
| LF6 CL2 |
75-100 | ५१५-६९० | 60 | 415 | 20 | 197 |
| LF6 CL3 |
75-100 | ५१५-६९० | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| LF787 CL2 |
65-85 | ४५०-५८५ | 55 | 380 | 20 | 197 |
| LF787 CL3 |
75-95 | ५१५-६५५ | 65 | 450 | 20 | 197 |
| 10x10 मिमी के नमूनों के लिए चार्पी वी-नोच ऊर्जा आवश्यकताएं | ||||
| ग्रेड वर्ग |
ए | बी | ||
| एफटीआईबीएफ | J | एफटीआईबीएफ | J | |
| LF1 LF9 |
13 | 18 | 10 | 14 |
| LF2 CL1 |
15 | 20 | 12 | 16 |
| LF3 CL1 |
15 | 20 | 12 | 16 |
| LF5 CL1 CL2 |
15 | 20 | 12 | 16 |
| LF787 CL2 CL3 |
15 | 20 | 12 | 16 |
| LF6 CL1 |
15 | 20 | 12 | 16 |
| LF2 CL2 |
20 | 27 | 15 | 20 |
| LF3 CL2 |
20 | 27 | 15 | 20 |
| LF6 CL2 CL3 |
20 | 27 | 15 | 20 |
| सामग्री | पाइप | फिटिंग | फ्लैंग्स | वाल्व | बोल्ट और नट्स |
| कार्बन स्टील | A106 Gr A | A234 Gr WPA | A105 | A216 Gr WCB | A193 Gr B7 A194 Gr 2H |
| A106 Gr B | A234 Gr WPB | A105 | A216 Gr WCB | ||
| A106 Gr C | A234 Gr WPC | A105 | A216 Gr WCB | ||
| कार्बन स्टील मिश्र धातु उच्च गति |
A335 Gr P1 | A234 Gr WP1 | A182 Gr F1 | A217 Gr WC1 | A193 Gr B7 A194 Gr 2H |
| A335 Gr P11 | A234 Gr WP11 | A182 Gr F11 | A217 Gr WC6 | ||
| A335 Gr P12 | A234 Gr WP12 | A182 Gr F12 | A217 Gr WC6 | ||
| A335 Gr P22 | A234 Gr WP22 | A182 Gr F22 | A217 Gr WC9 | ||
| A335 Gr P5 | A234 Gr WP5 | A182 Gr F5 | A217 Gr C5 | ||
| A335 Gr P9 | A234 Gr WP9 | A182 Gr F9 | A217 Gr C12 | ||
| कार्बन स्टील मिश्र धातु कम समय |
A333 Gr 6 | A420 Gr WPL6 | A350 Gr LF2 | A352 Gr LCB | A320 Gr L7 A194 Gr 7 |
| A333 Gr 3 | A420 Gr WPL3 | A350 Gr LF3 | A352 Gr LC3 | ||
| ऑस्टेनिटिक स्टेनलेस स्टील |
A312 Gr TP304 | A403 Gr WP304 | A182 Gr F304 | A182 Gr F304 | A193 Gr B8 A194 Gr 8 |
| A312 Gr TP316 | A403 Gr WP316 | A182 Gr F316 | A182 Gr F316 | ||
| A312 Gr TP321 | A403 Gr WP321 | A182 Gr F321 | A182 Gr F321 | ||
| A312 Gr TP347 | A403 Gr WP347 | A182 Gr F347 | A182 Gr F347 | ||
आवेदन
क्रायोजेनिक दबाव पात्र और प्रणाली
तरलीकृत प्राकृतिक गैस (एलएनजी) सुविधाएंः भंडारण टैंकों, वाष्पीकरण मशीनों और क्रायोजेनिक पंपों से कनेक्शन।
पेट्रोकेमिकल क्रायोजेनिक प्लांटः एथिलीन/प्रोपाइलीन स्प्लिटर, क्रायोजेनिक स्टोरेज टैंक और रेफ्रिजरेशन यूनिट।
वायु पृथक्करण इकाइयां (एएसयू): तरल ऑक्सीजन/तरल नाइट्रोजन भंडारण टैंक और पाइपलाइन इंटरफेस।
कठोर वातावरण दबाव पाइपलाइन
आर्कटिक और ठंडे क्षेत्रों में तेल और गैस पाइपलाइनों के लिए शाखा कनेक्शन।
रेफ्रिजरेंट (जैसे, अमोनिया, CO2) परिसंचरण प्रणालियों के लिए वाल्व और उपकरण इंटरफेस।
उच्च स्वच्छता और संक्षारण के प्रति संवेदनशील प्रणाली
फार्मास्युटिकल/बायोरिएक्टर और खाद्य प्रसंस्करण टैंकों के लिए एसेप्टिक कनेक्शन।
समुद्री जल शीतलन प्रणाली (LF2 को जंग रोधी कोटिंग की आवश्यकता होती है) ।
