| Place of Origin: | CHINA |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

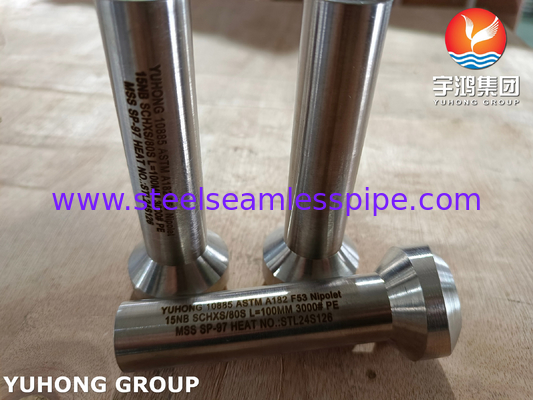

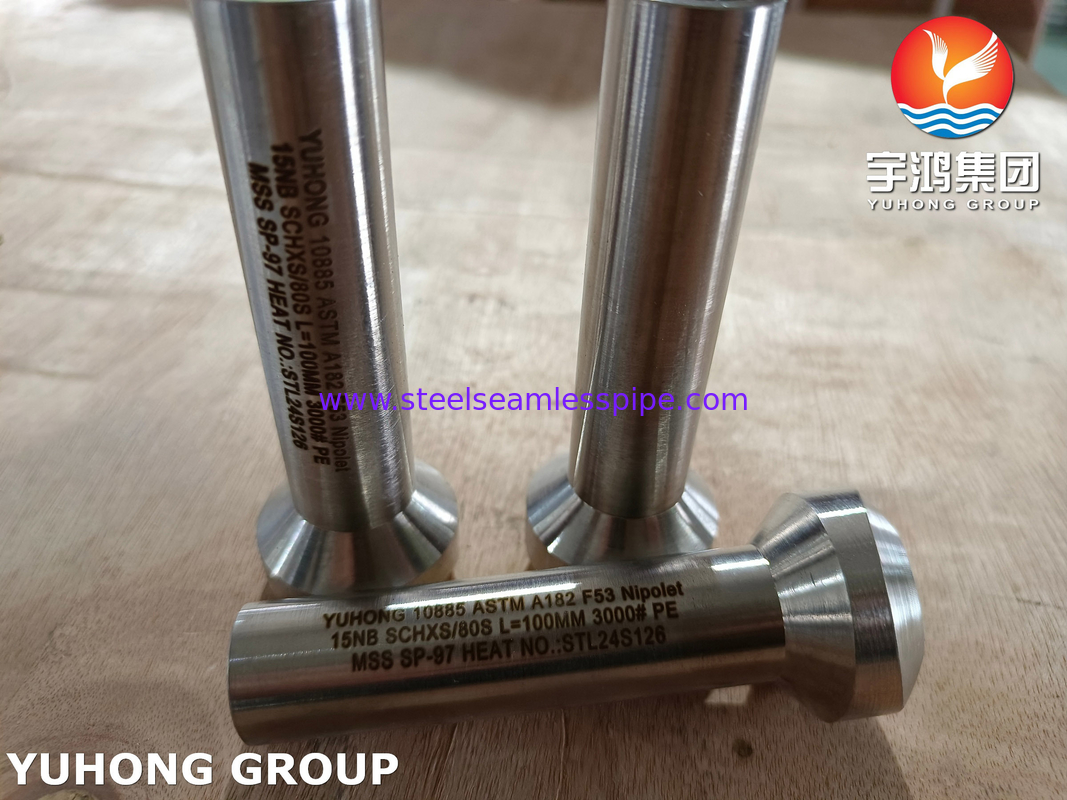

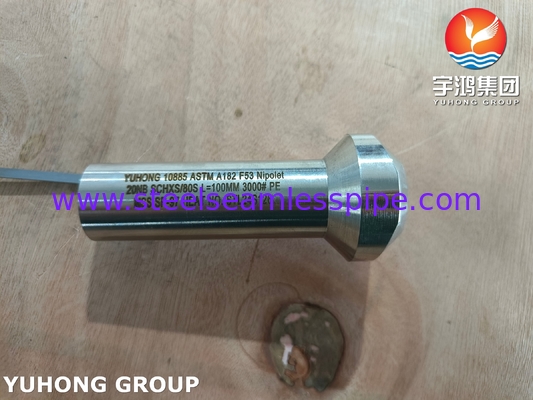

| Model Number: | ASMT A182 F53 Super Duplex Nipolet |
| Minimum Order Quantity: | 1pc |
|---|---|
| Packaging Details: | PLYWOOD CASE, PALLET |
| Delivery Time: | 7days |
| Payment Terms: | L/C, T/T |
| Product Name: | Nipolet | Standard: | ASTM A182, ASME SA182 |
|---|---|---|---|
| Dimension: | MSS SP-97 , ASME/ANSI B16.11 | Material: | Super Duplex Steel 2507 / S32750 / 1.4410 / F53 |
| Size: | 3/8" to 4" | Classs: | 3000#,6000#,9000# |
| Technical: | Forged | ||
| प्रमुखता देना: | ASTM A182 F53 सुपर डुप्लेक्स निपोलेट,सुपर डुप्लेक्स स्टील 2507 फिटिंग,MSS SP-97 निपोलेट फिटिंग |
||
ASTM A182 F53 सुपर डुप्लेक्स स्टील 2507 / S32750 Nipolet,एमएसएस एसपी-97 पाइप फिटिंग
यह तीन घटकों के संकर के रूप में कार्य करता हैः
वेल्डोलेट/निपोलेट (शाखाओं के एकीकरण के लिए)
फ्लैंज (बोल्ट कनेक्शन के लिए)
यह डिजाइन मध्यवर्ती वेल्ड को समाप्त करता है, संरचनात्मक अखंडता और रिसाव की रोकथाम को बढ़ाता है।
ASTM A182 F53 सुपर डुप्लेक्स पाइप फिटिंग विनिर्देश
एक निपोलेट एक शाखा आउटलेट फिटिंग (वेल्डोलेट के समान) को एक फ्लैंज के साथ जोड़ता है, जो 90° शाखा कनेक्शन के लिए एक एकीकृत इकाई बनाता है।
यह तीन घटकों के संकर के रूप में कार्य करता हैः
वेल्डोलेट/निपोलेट (शाखाओं के एकीकरण के लिए)
फ्लैंज (बोल्ट कनेक्शन के लिए)
यह डिजाइन मध्यवर्ती वेल्ड को समाप्त करता है, संरचनात्मक अखंडता और रिसाव की रोकथाम को बढ़ाता है।
A182 F53 सुपर डुप्लेक्स पाइप फिटिंग की रासायनिक संरचना
| UNS | C % | Cr % | नि % | मो % | एन % | एन % | क% | W | एस | हाँ |
|---|---|---|---|---|---|---|---|---|---|---|
| S32750 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
| 2507 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
| F53 | < 0.03 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0.24-0.32 | < 1.20 | < 0.5 | - | - | - |
A182 F53 सुपर डुप्लेक्स पाइप Olet के यांत्रिक गुण
| ग्रेड | YS (MPa) | टीएस (एमपीए) | % लम्बाई | कठोरता ((BHN) |
|---|---|---|---|---|
| UNS S32750 | 550 मिनट। | 795 मिनट। | 15 मिनट. | 310 अधिकतम. |
| 2507 | 550 मिनट। | 795 मिनट। | 15 मिनट. | 310 अधिकतम. |
| F53 | 550 मिनट। | 795 मिनट। | 15 मिनट. | 310 अधिकतम. |
पाइप ओलेट का डिजाइन और परीक्षण
सुदृढीकरण सिद्धांत: फोल्डेड फिटिंग शाखा जंक्शन310 के चारों ओर अतिरिक्त सामग्री को एकीकृत करके बाहरी सुदृढीकरण की आवश्यकता को समाप्त करती है।
परीक्षण:
कोई हाइड्रोस्टैटिक परीक्षण नहींः फिटिंग अनिवार्य हाइड्रोटेस्ट के बजाय मान्य डिजाइन गणनाओं पर निर्भर करती है10.
गैर विनाशकारी जांच (एनडीई): वेल्ड अखंडता के लिए अनिवार्य रेडियोग्राफी/अल्ट्रासोनिक परीक्षण3.
चिह्नित करने की आवश्यकताएंः प्रत्येक फिटिंग में निम्नलिखित शामिल होना चाहिएः
निर्माता का ट्रेडमार्क, सामग्री का ग्रेड (जैसे, WPHY-52), आकार (Run NPS × Outlet NPS), और "SP-97"
आवेदन
