| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, API, PED , ABS, DNV, BV, LR |
| मॉडल संख्या: | ASTM A403 WP321H स्टेनलेस स्टील 180 डिग्री। कोहनी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस या पैलेट |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| उत्पाद का नाम: | स्टेनलेस स्टील कोहनी | आयाम: | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
|---|---|---|---|
| मानक: | एएसटीएम ए403 / एएसएमई एसए403 | सामग्री: | 304/304L/304H, 316L, 347H, 321, 321H, आदि। |
| आकार: | 1/2" एनबी - 48" एनबी | दीवार की मोटाई उपलब्ध है: | अनुसूची 10 - अनुसूची XXS |
| झुकने की त्रिज्या: | R=1D, 2D, 3D, 5D, 6D या कस्टम | आकार: | 45DEG, 90DEG, 180DEG |
| प्रकार: | निर्बाध, वेल्डेड | ||
| प्रमुखता देना: | 180° कोहनी स्टेनलेस पाइप फिटिंग,WP321H स्टेनलेस स्टील पाइप फिटिंग,ASTM A403 स्टेनलेस पाइप फिटिंग |
||
ASTM A403 / ASME SA403 WP321H स्टेनलेस स्टील 180 डिग्री कोहनी, B16.9 बटवेल्डपाइप फिटिंग
ASTM A403 WP304H स्टेनलेस स्टील पाइप फिटिंग की प्रमुख विशेषताएं
उच्च तापमान की ताकत: 321H का प्राथमिक लाभ इसकी बेहतर शक्ति है और मानक 321 या 304 / 304H की तुलना में ऊंचे तापमान (आमतौर पर 1000 ° F / 540 ° C से ऊपर) पर रेंगना प्रतिरोध है।
संवेदीकरण के लिए प्रतिरोध: टाइटेनियम स्थिरीकरण वेल्डिंग या उच्च-टीईएमपी जोखिम के दौरान संवेदीकरण को रोकता है, संक्षारण प्रतिरोध को बनाए रखता है।
संक्षारण प्रतिरोध: अच्छा सामान्य संक्षारण प्रतिरोध विशिष्ट स्टेनलेस स्टील्स के विशिष्ट। उच्च तापमान पर ऑक्सीकरण के लिए प्रतिरोधी।
दबाव रेटिंग: इसकी दबाव रेटिंग ASME B16.9 (A403 द्वारा संदर्भित आयामी मानक) के अनुसार मिलान पाइप अनुसूची (जैसे, SCH 40, SCH 80, SCH 160, XXS) द्वारा निर्धारित की जाती है। "एच" ग्रेड इसे ऊंचे तापमान पर उच्च दबाव पर उपयोग करने की अनुमति देता है।
आयाम: ASME B16.9 ("कारखाने-निर्मित गढ़ा बटवेल्डिंग फिटिंग" के अनुरूप होना चाहिए)।
परीक्षण और प्रमाणन: रासायनिक विश्लेषण और यांत्रिक गुणों सहित A403 आवश्यकताओं को पूरा करने वाली एक सामग्री परीक्षण रिपोर्ट (MTR/CURTAITER OF COMPLIANCES) के साथ आपूर्ति की गई। गैर-विनाशकारी परीक्षा (एनडीई) जैसे आरटी (रेडियोग्राफिक परीक्षण) कुछ अनुप्रयोगों या शेड्यूल के लिए निर्दिष्ट किया जा सकता है।
ASTM A403 WP321/321H स्टेनलेस स्टील 180 डिग्री कोहनी के बराबर सामग्री
| मानक | Werkstoff nr। | असंबद्ध | जिस | एन |
| एसएस 321 | 1.4541 | S32100 | एसयूएस 321 | X6crniti18-10 |
| एसएस 321H | 1.4878 | S32109 | SUS 321H | X12CRNITI18-9 |
एएसटीएम A403 WP321/321H स्टेनलेस स्टील का रासायनिक समीकरण180 डिग्रीकोहनी
| श्रेणी | सी | एम.एन. | साई | पी | एस | करोड़ | एन | नी | ती |
| एसएस 321 | 0.08 अधिकतम | 2.0 मैक्स | 1.0 मैक्स | 0.045 अधिकतम | 0.030 अधिकतम | 17.00 - 19.00 | 0.10 अधिकतम | 9.00 - 12.00 | 5 (C+N) - 0.70 अधिकतम |
| एसएस 321H | 0.04 - 0.10 | 2.0 मैक्स | 1.0 मैक्स | 0.045 अधिकतम | 0.030 अधिकतम | 17.00 - 19.00 | 0.10 अधिकतम | 9.00 - 12.00 | 4 (C+N) - 0.70 अधिकतम |
ASTM A403 WP321/321H स्टेनलेस स्टील की यांत्रिक विशेषताएं180 डिग्रीकोहनी
| घनत्व | गलनांक | तन्यता ताकत | उपज शक्ति (0.2%ऑफसेट) | बढ़ाव |
| 8.0 ग्राम/सेमी 3 | 1457 ° C (2650 ° F) | साई - 75000, एमपीए - 515 | साई - 30000, एमपीए - 205 | 35 % |
बट वेल्ड कोहनी (45 °)
45 डिग्री बटवेल्ड कोहनी का उपयोग पाइपिंग सिस्टम की दिशा को 45 डिग्री तक बदलने के लिए किया जाता है। यह प्रवाह में क्रमिक मोड़ के लिए अनुमति देता है, जो दबाव के नुकसान और अशांति को कम करने के लिए फायदेमंद हो सकता है।
 |
|
बट वेल्ड कोहनी (90 °)
एक 90-डिग्री बटवेल्ड कोहनी एक समकोण (90 डिग्री) द्वारा पाइप प्रवाह की दिशा को बदल देती है। यह पाइपिंग सिस्टम में उपयोग किए जाने वाले सबसे आम प्रकार की कोहनी है। अलग -अलग रेडी (लघु त्रिज्या या लंबी त्रिज्या) में उपलब्ध है, जो प्रवाह दर और दबाव ड्रॉप को प्रभावित करता है।

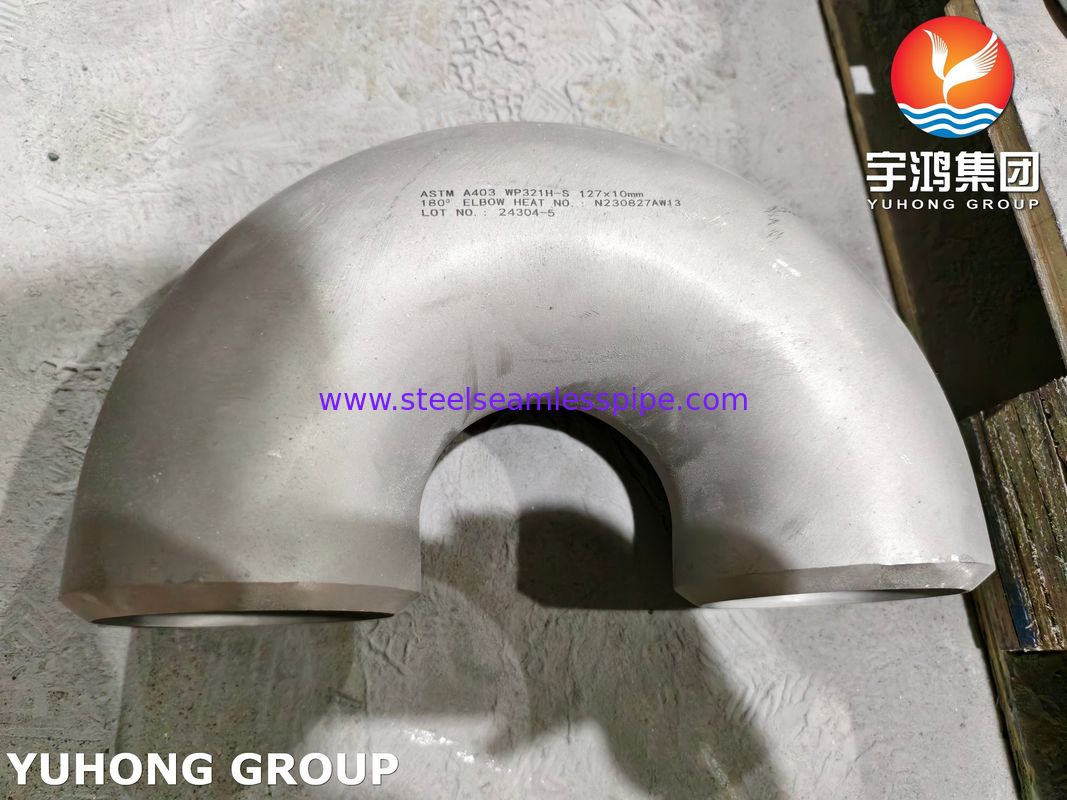

बट वेल्ड कोहनी (180 °)
एक 180-डिग्री बटवेल्ड कोहनी पाइपिंग सिस्टम में एक यू-बेंड बनाता है, जो प्रवाह की दिशा को पूरी तरह से उलट देता है। यह प्रभावी रूप से पाइपिंग लेआउट में पूर्ण पुनर्निर्देशन के लिए अनुमति देता है। आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां एक वापसी प्रवाह आवश्यक है, जैसे कि कूलिंग सिस्टम और कुछ हाइड्रोलिक अनुप्रयोगों में।
|
|
आवेदन
पावर जनरेशन: हाई-टेम्परेचर स्टीम लाइन्स, बॉयलर ट्यूब्स, सुपरहाइटर्स, रिहेटर।
तेल और गैस शोधन: उच्च तापमान प्रक्रिया लाइनें, भट्ठी ट्यूब, उत्प्रेरक पटाखे में स्थानांतरण लाइनें।
पेट्रोकेमिकल पौधे: उच्च तापमान रिएक्टर, हीट एक्सचेंजर्स, भट्ठी पाइपिंग।
रासायनिक प्रसंस्करण: गर्म, संक्षारक मीडिया को संभालने वाली लाइनें।
किसी भी आवेदन में निरंतर उच्च दबाव और उच्च तापमान के तहत संचालन के लिए ऑस्टेनिटिक स्टेनलेस स्टील पाइपिंग की आवश्यकता होती है जहां रेंगना प्रतिरोध महत्वपूर्ण है।
पीटी परीक्षण
