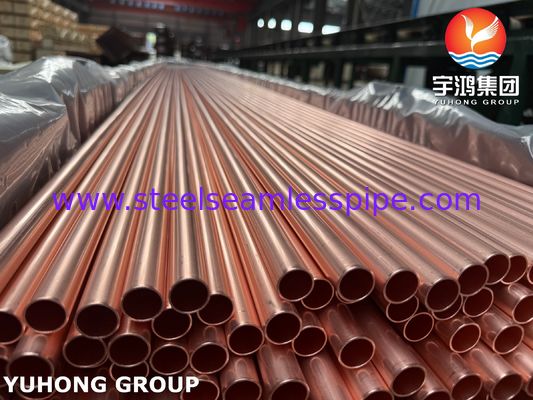

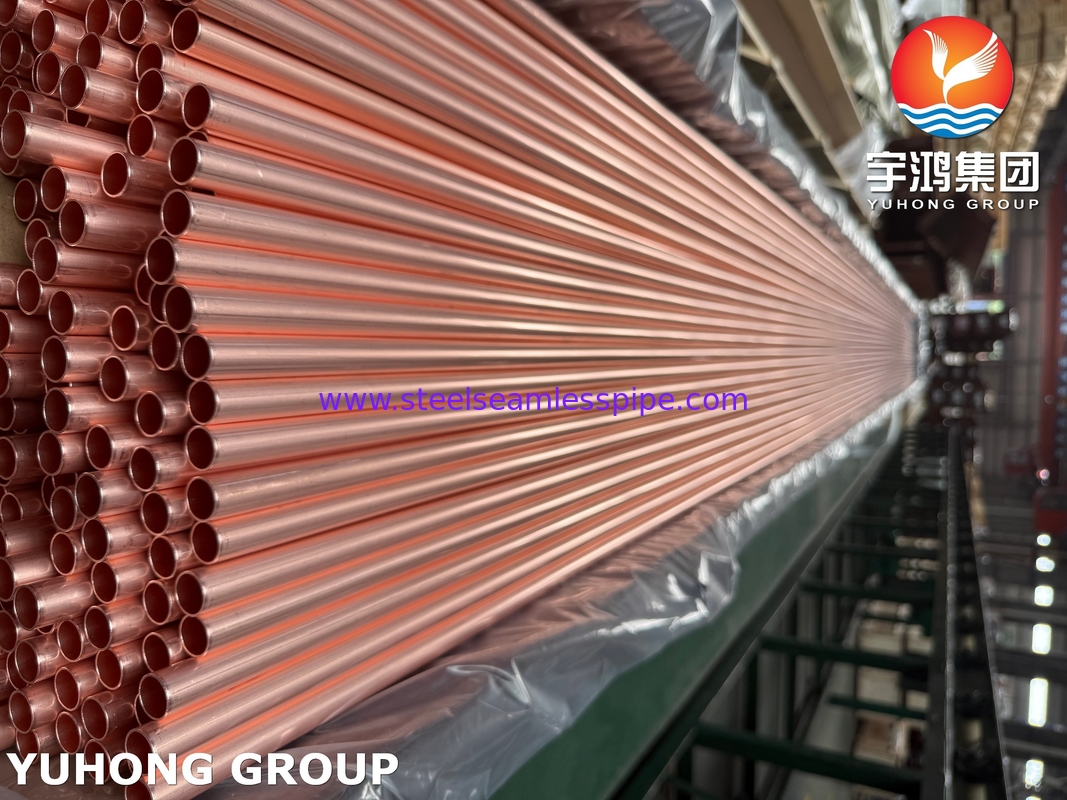

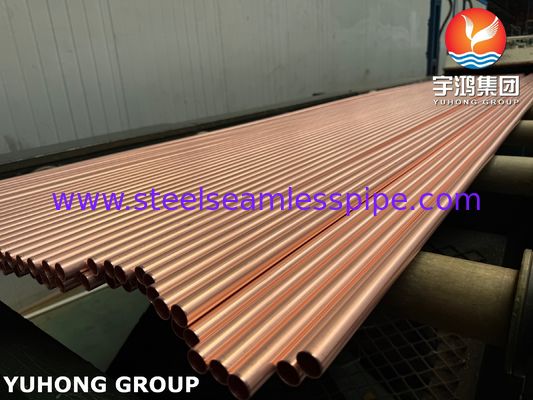

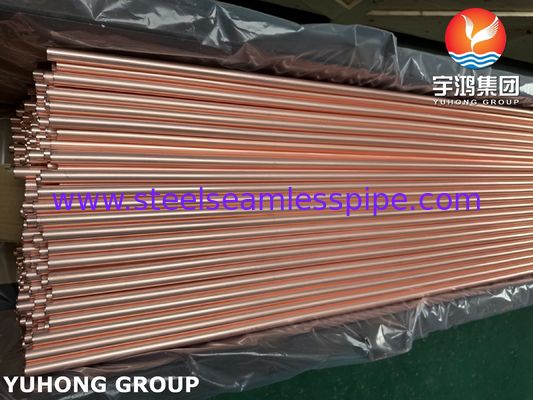

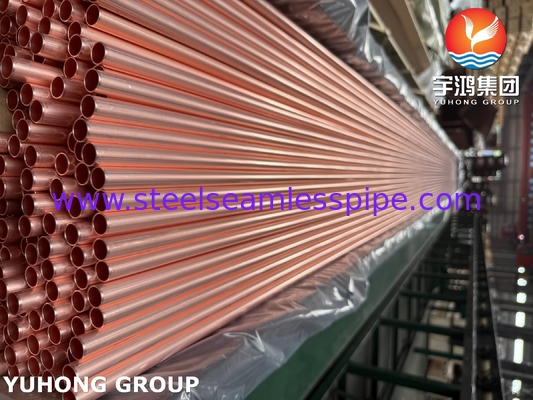

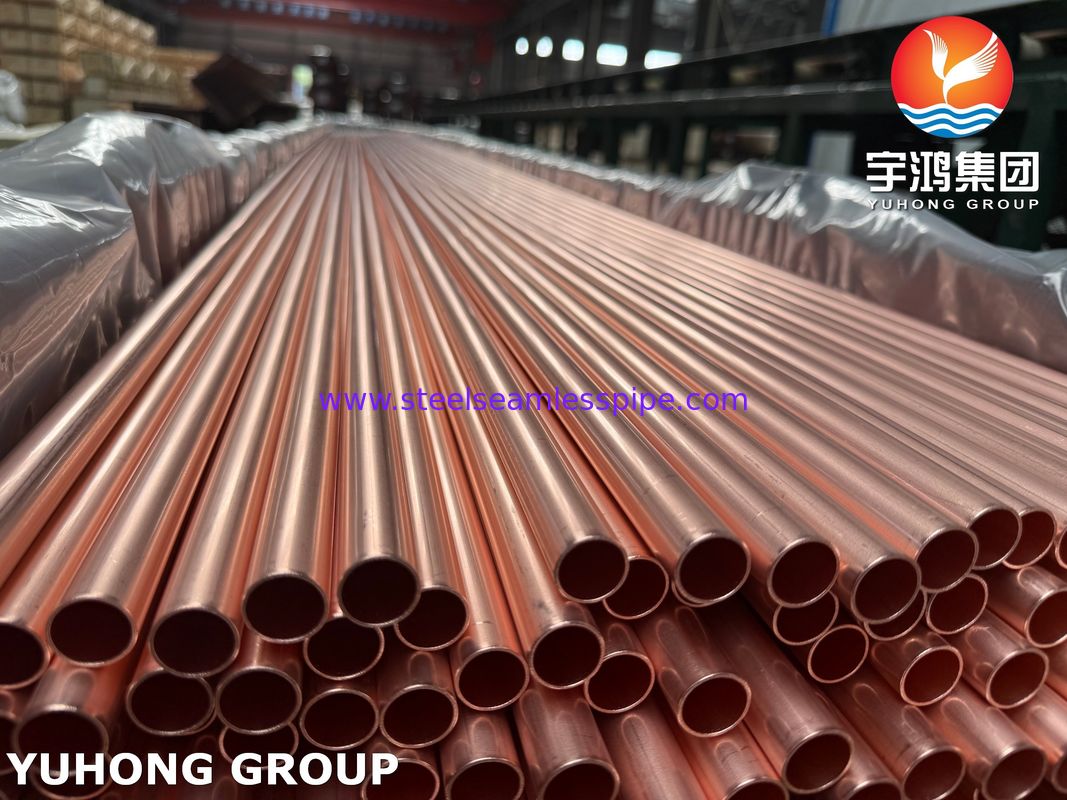

कंडेनसर हीट एक्सचेंजर के लिए ASTM B111 C12200 कॉपर ट्यूब

ASTM B111 C12200 कंडेनसर और हीट एक्सचेंजर के लिए कॉपर ट्यूब

ASTM B111 अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स द्वारा विकसित एक मानक है, जो विशेष रूप से कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर के निर्माण में उपयोग किए जाने वाले निर्बाध तांबे और तांबे के मिश्र धातु ट्यूबों की रासायनिक संरचना, यांत्रिक गुणों, आयामी सहनशीलता, गैर-विनाशकारी परीक्षण, हाइड्रोस्टेटिक परीक्षण और अन्य पहलुओं के लिए तकनीकी आवश्यकताओं को निर्दिष्ट करता है। C12200 इस मानक के तहत निर्दिष्ट एक विशिष्ट तांबे की मिश्र धातु ग्रेड है, जो फास्फोरस डीऑक्सीडाइज्ड तांबे से संबंधित है, जो एक कम अवशिष्ट फास्फोरस ऑक्सीजन मुक्त तांबा है।

ASTM B111 C12200 कॉपर ट्यूब का हीट एक्सचेंज इंडस्ट्री में व्यापक रूप से उपयोग क्यों किया जाता है?

• उत्कृष्ट तापीय चालकता: तांबे में उत्कृष्ट तापीय चालकता होती है, जो चांदी के बाद दूसरे स्थान पर है, जबकि C12200 कॉपर ट्यूब में बहुत उच्च तापीय चालकता गुणांक (लगभग 391 W/m · K) होता है, जो इसे कंडेनसर और हीट एक्सचेंज ट्यूब जैसे हीट एक्सचेंज ट्यूब बनाने का मुख्य लाभ है, जो गर्मी को कुशलता से स्थानांतरित करने में सक्षम है।
• अच्छा संक्षारण प्रतिरोध: C12200 कॉपर ट्यूब न केवल अच्छा संक्षारण प्रतिरोध रखता है और ताजे पानी और भाप संघनित पानी में उत्कृष्ट प्रदर्शन बनाए रख सकता है, बल्कि जिंक हटाने के संक्षारण और तनाव संक्षारण क्रैकिंग के लिए भी अच्छा प्रतिरोध रखता है, दोनों फास्फोरस तत्व के कारण हैं। जिंक हटाने के संक्षारण के लिए प्रतिरोध C12200 जैसे फास्फोरस युक्त डीऑक्सीडाइज्ड तांबे का C10200/C10100 जैसे ऑक्सीजन मुक्त तांबे की तुलना में एक महत्वपूर्ण लाभ है। खारे पानी, समुद्री जल, या कुछ जल उपचार रसायनों में घुले हुए ऑक्सीजन और कार्बन डाइऑक्साइड वाले वातावरण में, साधारण तांबा निकल ट्यूब जिंक के चयनात्मक विघटन के कारण जिंक हटाने के लिए प्रवण होते हैं, जिससे झरझरा और नाजुक तांबे की संरचनाएं पीछे रह जाती हैं। C12200 में फास्फोरस इस संक्षारण रूप को होने से प्रभावी ढंग से रोक सकता है, साथ ही अमोनिया जैसे विशिष्ट मीडिया वातावरण में तांबे के पाइपों के तनाव संक्षारण क्रैकिंग प्रतिरोध में भी सुधार करता है।
• अच्छा वेल्डिंग और ब्रेज़िंग प्रदर्शन: फास्फोरस की उपस्थिति तांबे की ट्यूबों के वेल्डिंग और ब्रेज़िंग प्रदर्शन में सुधार करती है, जिससे हीट एक्सचेंजर के निर्माण के दौरान ट्यूब प्लेट कनेक्शन करना आसान हो जाता है।

• अच्छे यांत्रिक और प्रसंस्करण गुण: C12200 कॉपर ट्यूब में पर्याप्त शक्ति, कठोरता और लचीलापन होता है, जिससे उन्हें स्थापना आवश्यकताओं को पूरा करने के लिए झुकना, विस्तारित करना और आकार देना आसान हो जाता है।

• अच्छा लचीलापन और क्रूरता: C12200 कॉपर ट्यूब कम तापमान पर भी अच्छी क्रूरता बनाए रख सकते हैं।

• चालकता: फास्फोरस अशुद्धियों की उपस्थिति के कारण, हालांकि C12200 कॉपर ट्यूब की चालकता C10200/C10100 जैसे ऑक्सीजन मुक्त तांबे की तुलना में थोड़ी कम है, फिर भी इसकी चालकता बहुत अधिक है, लगभग 85-90% IACS, जो अधिकांश हीट एक्सचेंज अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए पर्याप्त है।

ASTM B111 C12200 कॉपर ट्यूब केमिकल संरचना

ASTM B111 C12200 कॉपर ट्यूब और अन्य कॉपर ट्यूब के बीच क्या अंतर है?

• Vs C11000 (ETP कॉपर इलेक्ट्रोलाइटिक टफ कॉपर): C11000 में उच्च ऑक्सीजन सामग्री (0.02% -0.04%) होती है, जो हाइड्रोजन जैसे कम करने वाले वातावरण में हाइड्रोजन भंगुरता का कारण बन सकती है, और जिंक हटाने के संक्षारण के लिए इसका प्रतिरोध C12200 जितना अच्छा नहीं है। C12200, डीऑक्सीडेशन उपचार के कारण, हाइड्रोजन भंगुरता की समस्याओं से बचता है और जिंक हटाने के लिए बेहतर प्रतिरोध रखता है, जिससे यह कंडेनसर ट्यूब के लिए एक बेहतर विकल्प बन जाता है।
• Vs C10200/C10100 (ऑक्सीजन मुक्त तांबा): ऑक्सीजन मुक्त तांबे में उच्चतम विद्युत और तापीय चालकता होती है, जो लगभग 100% IACS के करीब होती है, और हाइड्रोजन भंगुरता के लिए अच्छा प्रतिरोध होता है, लेकिन जिंक हटाने के संक्षारण के लिए इसका प्रतिरोध C12200 जितना अच्छा नहीं है। C10200/C10100 ऑक्सीजन मुक्त तांबा आमतौर पर अधिक महंगा होता है और आमतौर पर उन स्थितियों में उपयोग किया जाता है जहां कंडक्टरों के लिए उच्च चालकता की आवश्यकता होती है या उन वातावरणों में जो हाइड्रोजन भंगुरता के प्रति अत्यधिक संवेदनशील होते हैं।
• VS तांबा-निकल मिश्र धातु ट्यूब (जैसे नौसेना पीतल C44300, C68700 एल्यूमीनियम पीतल, CuNi 70/30, CuNi 90/10): इन मिश्र धातु तांबे की ट्यूबों में समुद्री जल या अधिक कठोर वातावरण में बेहतर संक्षारण प्रतिरोध होता है, विशेष रूप से कटाव संक्षारण प्रतिरोध और समुद्री जल संक्षारण प्रतिरोध के मामले में, लेकिन C12200 की तुलना में कम तापीय चालकता और उच्च उत्पादन लागत होती है। C12200 ताजे पानी, खारे पानी, या अपेक्षाकृत हल्के समुद्री जल वातावरण में अधिक लागत प्रभावी है।

ASTM B111 C12200 कॉपर ट्यूब का मुख्य रूप से किन उद्योगों में उपयोग किया जाता है?

• पावर प्लांट कंडेनसर: यह ASTM B111 C12200 कॉपर ट्यूब का सबसे बड़ा और सबसे क्लासिक अनुप्रयोग है, जिसका उपयोग मुख्य रूप से टरबाइन से निकलने वाली भाप को संघनित करने और वापस करने के लिए किया जाता है।

• शिप कंडेनसर और हीट एक्सचेंजर: ASTM B111 C12200 कॉपर ट्यूब का उपयोग जहाज बिजली संयंत्रों में संघनन और विभिन्न शीतलन प्रणालियों के लिए किया जा सकता है।

• पेट्रोकेमिकल, रासायनिक और औद्योगिक प्रक्रियाओं में हीट एक्सचेंजर: ASTM B111 C12200 का उपयोग प्रक्रिया तरल पदार्थों, हीटिंग मीडिया आदि को ठंडा करने के लिए किया जा सकता है।

• HVAC सिस्टम में बाष्पीकरणकर्ता और कंडेनसर, विशेष रूप से चिलर और बड़ी प्रणालियों में।

• प्रशीतन उपकरण: जैसे बड़े कोल्ड स्टोरेज और औद्योगिक प्रशीतन मशीनों के लिए हीट एक्सचेंज घटक।

• अन्य हीट एक्सचेंज अनुप्रयोगों जिन्हें उच्च तापीय चालकता, संक्षारण प्रतिरोध और अच्छी फॉर्मेबिलिटी की आवश्यकता होती है।

सारांश:

ASTM B111 C12200 (DHP फास्फोरस डीऑक्सीडाइज्ड तांबा) निर्बाध तांबे की ट्यूब लागत प्रभावी है और इसमें उत्कृष्ट तापीय चालकता, उच्च शुद्धता और जैविक निष्क्रियता, उत्कृष्ट लचीलापन और फॉर्मेबिलिटी है, और हाइड्रोजन रोग का कोई जोखिम नहीं है, जिससे इसका व्यापक रूप से प्रशीतन प्रणालियों, पीने के पानी की प्रणालियों, कम दबाव वाली हीटिंग प्रणालियों और गैर-संक्षारक मीडिया को संभालने वाले सामान्य औद्योगिक हीट एक्सचेंजर में उपयोग किया जाता है।

हालांकि, ASTM B111 C12200 में बहुत खराब कटाव संक्षारण प्रतिरोध और डीज़िंकिफिकेशन संक्षारण प्रतिरोध है, और इसमें कम यांत्रिक शक्ति है। इसलिए, ASTM B111 C12200 निर्बाध तांबे की ट्यूबों का उपयोग करने का चुनाव करते समय, इसके उपयोग के वातावरण को सख्ती से सीमित करना आवश्यक है, जैसे कि साफ पानी, गैर-ऑक्सीकरण तरल पदार्थ, कोई ठोस कण नहीं, कम प्रवाह दर, कोई क्लोराइड आयन नहीं, कोई अमोनिया नहीं, आदि। एक बार इन सीमाओं को पार कर जाने पर, या क्लोराइड आयन या उच्च प्रवाह दर दिखाई देने पर, एल्यूमीनियम पीतल (C68700), नौसेना पीतल (C44300) या तांबा-निकल मिश्र धातु (C70600, C71500) का उपयोग किया जाना चाहिए।
