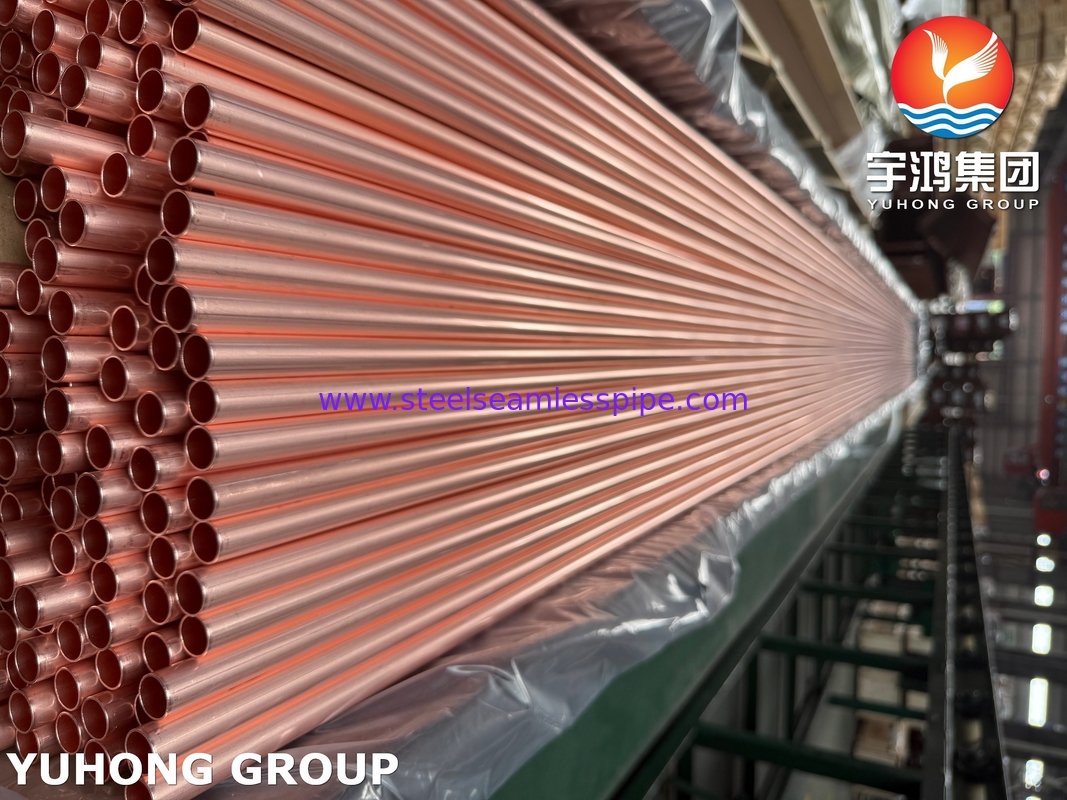

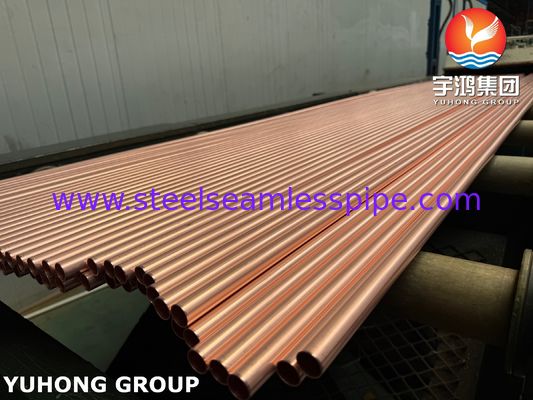

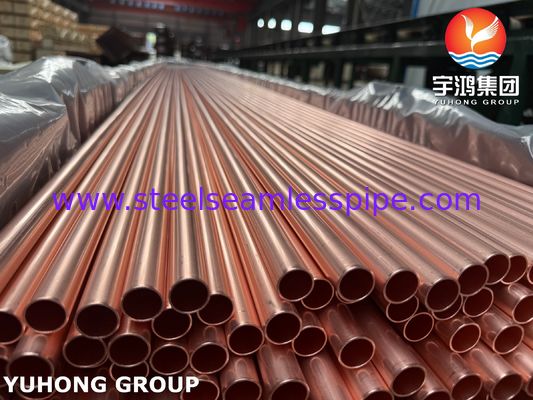

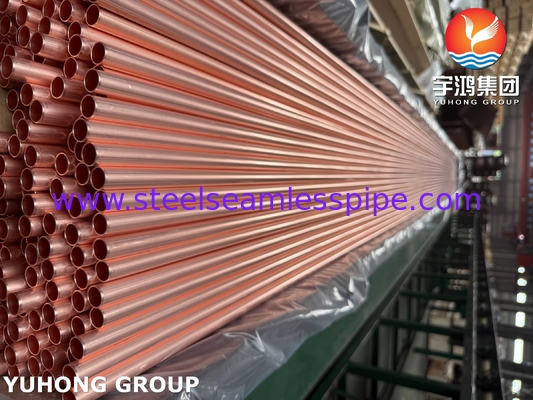

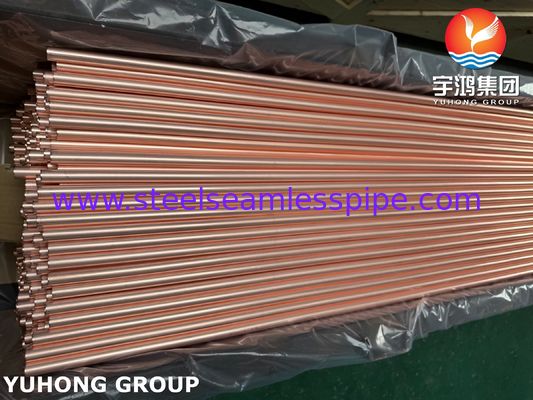

कंडेनसर हीट एक्सचेंजर के लिए ASTM B111 / ASME SB111 C12200 कॉपर ट्यूब

कंडेनसर और हीट एक्सचेंजर अनुप्रयोग के लिए ASTM B111 / ASME SB111 C12200 कॉपर ट्यूब

एएसटीएम बी111यह एक मानक है जिसे अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मटेरियल्स द्वारा विकसित किया गया है जो विशेष रूप से रासायनिक संरचना, यांत्रिक गुणों,आयामी सहिष्णुताएँ, गैर विनाशकारी परीक्षण, हाइड्रोस्टैटिक परीक्षण, और कंडेनसर, वाष्पीकरण और हीट एक्सचेंजर के निर्माण में उपयोग किए जाने वाले निर्बाध तांबे और तांबे के मिश्र धातु ट्यूबों के अन्य पहलुओं।C12200यह इस मानक के तहत निर्दिष्ट एक विशिष्ट तांबे के मिश्र धातु ग्रेड है, जो कि फॉस्फोरस डीऑक्सीडेटेड तांबे से संबंधित है, जो एक कम अवशिष्ट फॉस्फोरस ऑक्सीजन मुक्त तांबा है।

हीट एक्सचेंज इंडस्ट्री में एएसटीएम बी111 सी12200 कॉपर ट्यूब का व्यापक रूप से उपयोग क्यों किया जाता है?

• उत्कृष्ट ताप चालकता:तांबे में उत्कृष्ट थर्मल चालकता होती है, जो चांदी के बाद दूसरी होती है, जबकि C12200 तांबे के ट्यूब में बहुत उच्च थर्मल चालकता गुणांक होता है (लगभग 391 W/m · K),जो इसे एक गर्मी विनिमय ट्यूब जैसे संघनक और गर्मी विनिमय ट्यूब बनाने का मुख्य लाभ है, जो गर्मी को कुशलतापूर्वक स्थानांतरित करने में सक्षम है।
• अच्छा संक्षारण प्रतिरोधःC12200 तांबे की ट्यूब न केवल अच्छी संक्षारण प्रतिरोध है और मीठे पानी और भाप संघनित पानी में उत्कृष्ट प्रदर्शन बनाए रख सकते हैं,लेकिन जस्ता हटाने जंग और तनाव जंग दरार के लिए भी अच्छा प्रतिरोध है, दोनों ही फॉस्फोरस तत्व के कारण होते हैं।जस्ता हटाने के संक्षारण के प्रतिरोध C12200 जैसे डीऑक्सीडेटेड तांबे की तुलना में ऑक्सीजन मुक्त तांबे जैसे C10200/C10100 की तुलना में फास्फोरस युक्त डीऑक्सीडेटेड तांबे का एक महत्वपूर्ण लाभ है. खारे पानी, समुद्री पानी या कुछ जल उपचार रसायनों में घुल-मिलकर ऑक्सीजन और कार्बन डाइऑक्साइड युक्त वातावरण में,साधारण तांबे निकेल ट्यूबों में जिंक के चुनिंदा विघटन के कारण जिंक हटाने की प्रवृत्ति होती हैC12200 में मौजूद फास्फोरस इस प्रकार के संक्षारण को प्रभावी ढंग से रोक सकता है।जबकि अमोनिया जैसे विशिष्ट मीडिया वातावरण में तांबे के पाइपों के तनाव जंग दरार प्रतिरोध में भी सुधार.
• अच्छा वेल्डिंग और ब्रेज़िंग प्रदर्शन:फास्फोरस की उपस्थिति तांबे के ट्यूबों के वेल्डिंग और ब्रेज़िंग प्रदर्शन में सुधार करती है, जिससे हीट एक्सचेंजर के निर्माण के दौरान ट्यूब प्लेट कनेक्शन करना आसान हो जाता है।

• अच्छे यांत्रिक और प्रसंस्करण गुण:C12200 तांबे के ट्यूबों में पर्याप्त शक्ति, कठोरता और लचीलापन होता है, जिससे उन्हें घुमाया, विस्तारित किया और स्थापना आवश्यकताओं को पूरा करने के लिए आकार दिया जा सकता है।

• अच्छी लचीलापन और कठोरता:C12200 तांबे के ट्यूब कम तापमान पर भी अच्छी कठोरता बनाए रख सकते हैं।

• प्रवाहकताःफास्फोरस अशुद्धियों की उपस्थिति के कारण, हालांकि C12200 तांबा ट्यूब की चालकता C10200/C10100 जैसे ऑक्सीजन मुक्त तांबे की तुलना में थोड़ा कम है,इसकी चालकता अभी भी बहुत अधिक है, लगभग 85-90% IACS, जो गर्मी विनिमय अनुप्रयोगों के विशाल बहुमत की जरूरतों को पूरा करने के लिए पर्याप्त है।

ASTM B111 C12200 तांबा ट्यूब रासायनिकरचना

एएसटीएम बी111 सी12200 कॉपर ट्यूब और अन्य कॉपर ट्यूब में क्या अंतर है?

• Vs C11000 (ETP कॉपर इलेक्ट्रोलाइटिक कठोर तांबा):C11000 में ऑक्सीजन की अधिक मात्रा होती है (0.02% -0.04%), जिससे हाइड्रोजन जैसे कम करने वाले वातावरण में हाइड्रोजन भ्रष्ट हो सकता है,और जस्ता हटाने संक्षारण के लिए इसका प्रतिरोध C12200 जितना अच्छा नहीं हैडीऑक्सीकरण उपचार के कारण, सी12200 हाइड्रोजन भ्रष्टता समस्याओं से बचता है और जिंक हटाने के लिए बेहतर प्रतिरोध है, जिससे यह कंडेनसर ट्यूबों के लिए बेहतर विकल्प बन जाता है।
• Vs C10200/C10100 (ऑक्सीजन मुक्त तांबा):ऑक्सीजन मुक्त तांबे में उच्चतम विद्युत और थर्मल चालकता है, लगभग 100% आईएसीएस और हाइड्रोजन embrittlement के लिए अच्छा प्रतिरोध है,लेकिन जस्ता हटाने संक्षारण के लिए इसका प्रतिरोध C12200 जितना अच्छा नहीं है. C10200/C10100 oxygen free copper is usually more expensive and is commonly used in situations where high conductivity is required for conductors or in environments that are extremely sensitive to hydrogen embrittlement.
• वीएस तांबा-निकल मिश्र धातु ट्यूब (जैसे नौसेना पीतल C44300, C68700 एल्यूमीनियम पीतल, CuNi 70/30, CuNi 90/10):इन मिश्र धातु तांबे के ट्यूबों में समुद्री जल या अधिक कठोर वातावरण में बेहतर संक्षारण प्रतिरोध होता है, विशेष रूप से क्षरण संक्षारण प्रतिरोध और समुद्री जल संक्षारण प्रतिरोध के संदर्भ में,लेकिन C12200 से कम ताप चालकता और उच्च उत्पादन लागत. C12200 मीठे पानी, खारा पानी या अपेक्षाकृत कोमल समुद्री जल वातावरण में अधिक लागत प्रभावी है।

किस उद्योग में मुख्य रूप से ASTM B111 C12200 कॉपर ट्यूबों का प्रयोग किया जाता है?

• बिजली संयंत्र कंडेनसर: यह एएसटीएम बी111 सी12200 तांबे के ट्यूबों का सबसे बड़ा और सबसे क्लासिक अनुप्रयोग है, जिसका उपयोग मुख्य रूप से टरबाइन से निकास वाष्प को संघनित करने और वापस करने के लिए किया जाता है।

• जहाजों के कंडेनसर और हीट एक्सचेंजरः ASTM B111 C12200 तांबे के ट्यूबों का उपयोग जहाजों के बिजली संयंत्रों में संघनक और विभिन्न शीतलन प्रणालियों के लिए किया जा सकता है।

• पेट्रोकेमिकल, रासायनिक और औद्योगिक प्रक्रियाओं में हीट एक्सचेंजरः एएसटीएम बी111 सी12200 का उपयोग शीतलन प्रक्रिया तरल पदार्थों, हीटिंग मीडिया आदि के लिए किया जा सकता है।

• एचवीएसी प्रणालियों में वाष्पीकरण और संघनक, विशेष रूप से चिलर और बड़ी प्रणालियों में।

• प्रशीतन उपकरण: जैसे कि बड़े शीत भंडारण और औद्योगिक प्रशीतन मशीनों के लिए हीट एक्सचेंज घटक।

• अन्य ताप विनिमय अनुप्रयोगों के लिए उच्च ताप चालकता, संक्षारण प्रतिरोध और अच्छी ढालने की क्षमता की आवश्यकता होती है।

सारांश:

ASTM B111 C12200 (डीएचपी फॉस्फोरस डीऑक्सिडेटेड कॉपर) सीमलेस कॉपर ट्यूब लागत प्रभावी है और इसमें उत्कृष्ट थर्मल चालकता, उच्च शुद्धता और जैविक निष्क्रियता है।उत्कृष्ट लचीलापन और ढालने की क्षमता, और हाइड्रोजन रोग का कोई खतरा नहीं है, जिससे इसे शीतलन प्रणालियों, पेयजल प्रणालियों, निम्न दबाव हीटिंग प्रणालियों में व्यापक रूप से उपयोग किया जाता है,और सामान्य औद्योगिक हीट एक्सचेंजर जो गैर संक्षारक मीडिया को संभालते हैं.

हालांकि, एएसटीएम बी111 सी12200 में बहुत कम कटाव संक्षारण प्रतिरोध और डेंसिफिकेशन संक्षारण प्रतिरोध है, और इसकी यांत्रिक शक्ति कम है।जब ASTM B111 C12200 सीमलेस तांबे के ट्यूबों का उपयोग करना चुनते हैं, इसके उपयोग के वातावरण को सख्ती से सीमित करना आवश्यक है, जैसे स्वच्छ पानी, गैर-ऑक्सीकरण तरल पदार्थ, कोई ठोस कण नहीं, कम प्रवाह दर, कोई क्लोराइड आयन नहीं, कोई अमोनिया नहीं, आदि।एक बार इन सीमाओं से अधिक हो जाने पर, या क्लोराइड आयनों या उच्च प्रवाह दर दिखाई देते हैं, एल्यूमीनियम पीतल (C68700), नौसेना पीतल (C44300) या तांबा-निकल मिश्र धातु (C70600, C71500) का उपयोग किया जाना चाहिए।
