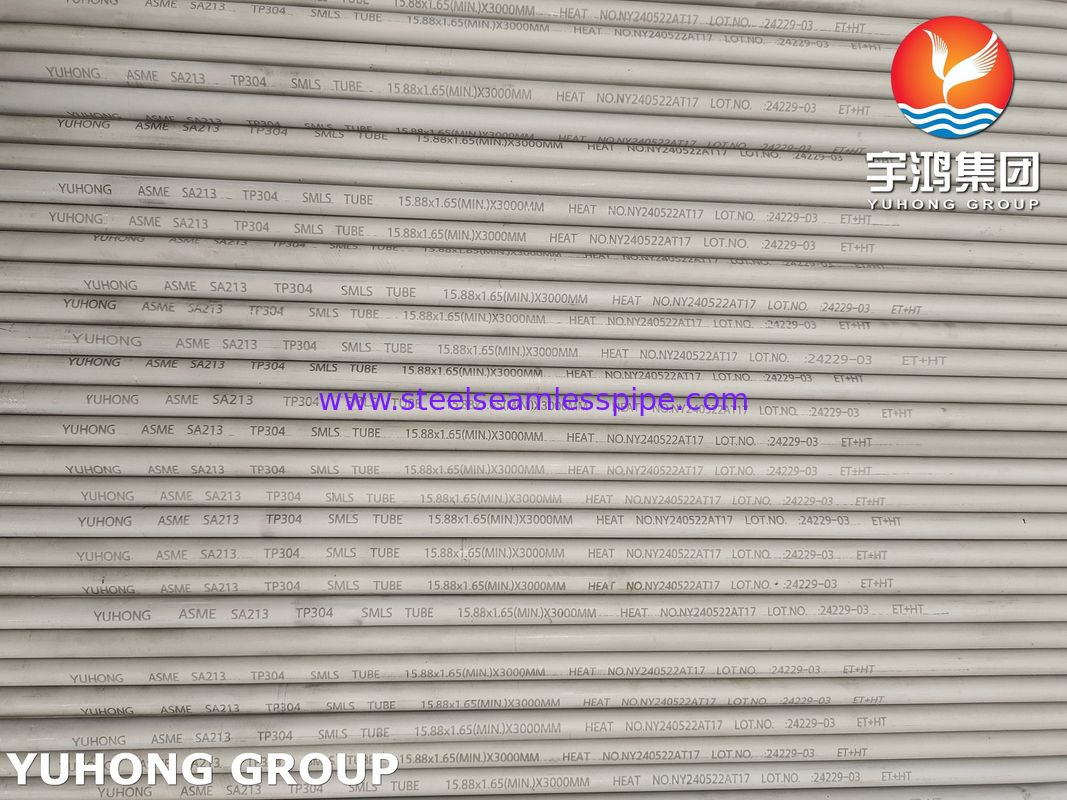

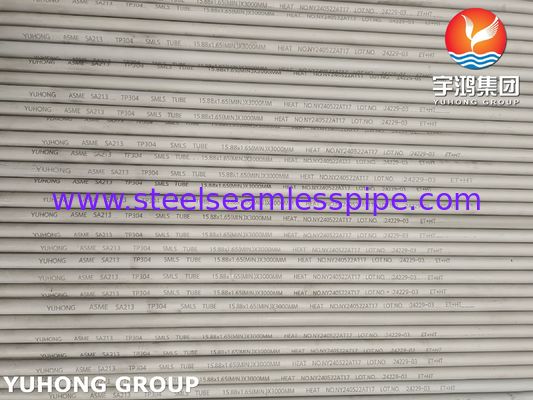

ASME SA213 TP304 बॉयलर के लिए स्टेनलेस स्टील सीमलेस ट्यूब
ASME SA213 TP304 (UNS S30400) बॉयलर, सुपरहीटर और हीट एक्सचेंजर सेवा के लिए विशेष रूप से निर्दिष्ट एक ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस ट्यूब मानक है। यह विनिर्देश उच्च-तापमान, उच्च-दबाव वाले वातावरण में काम करने वाली न्यूनतम-दीवार-मोटाई वाली ट्यूबों को कवर करता है जहां संक्षारण प्रतिरोध और यांत्रिक अखंडता महत्वपूर्ण है।
युहोंग ग्रुप कं, लिमिटेड पूर्ण सामग्री ट्रेसबिलिटी और तीसरे पक्ष के निरीक्षण समर्थन (ABS, DNV, BV, PED, GOST) के साथ ASME SA213 TP304 सीमलेस ट्यूब की आपूर्ति करता है। ऑस्टेनिटिक स्टेनलेस स्टील और निकल मिश्र धातु ट्यूब निर्माण में 25 से अधिक वर्षों के अनुभव के साथ, हम बॉयलर ट्यूब अनुप्रयोगों में विशेष विशेषज्ञता बनाए रखते हैं जहां अनाज आकार नियंत्रण और समाधान एनीलिंग पैरामीटर सीधे सेवा जीवन को प्रभावित करते हैं।
रासायनिक संरचना (ASTM A213 / ASME SA213)
| तत्व |
संरचना (%) |
मानक आवश्यकता |
| कार्बन (C) |
≤ 0.08 |
अधिकतम |
| मैंगनीज (Mn) |
≤ 2.00 |
अधिकतम |
| फास्फोरस (P) |
≤ 0.045 |
अधिकतम |
| सल्फर (S) |
≤ 0.030 |
अधिकतम |
| सिलिकॉन (Si) |
≤ 1.00 |
अधिकतम |
| क्रोमियम (Cr) |
18.0 - 20.0 |
3.2 मिमी - 127 मिमी (1/8″ - 5″) |
| निकल (Ni) |
8.0 - 11.0 |
3.2 मिमी - 127 मिमी (1/8″ - 5″) |
UNS पदनाम: S30400 | Werkstoff NR: 1.4301 | समतुल्य GB: 06Cr19Ni10
यांत्रिक गुण (समाधान एनील्ड के रूप में)
| गुण |
मान |
आवश्यकता |
| तन्य शक्ति (न्यूनतम) |
515 MPa (75 ksi) |
ASTM A213 |
| उपज शक्ति (न्यूनतम) |
205 MPa (30 ksi) |
0.2% ऑफसेट |
| दीर्घीकरण (न्यूनतम) |
35% (2 इंच या 50 मिमी में) |
अनुदैर्ध्य |
| कठोरता (अधिकतम) |
192 HBW / 90 HRB |
ब्रिनेल / रॉकवेल |
| समाधान उपचार तापमान। |
1040°C (1900°F) न्यूनतम |
पानी बुझाना या तेजी से ठंडा करना |
स्रोत: ASTM A213 / ASME SA213 विनिर्देश आवश्यकताएं
विनिर्माण प्रक्रिया और गुणवत्ता नियंत्रण
उत्पादन मार्ग
- प्रक्रिया: सीमलेस - गर्म फिनिश या कोल्ड फिनिश, जैसा निर्दिष्ट है
- गर्मी उपचार: सभी TP304 ट्यूबों के लिए समाधान एनीलिंग आवश्यक है; ASTM E112 के अनुसार अनाज आकार नियंत्रण
- सतह फिनिश: पिकल, ब्राइट एनील्ड, या पॉलिश विकल्प उपलब्ध हैं
अनिवार्य परीक्षण (ASME SA213 प्रति)
प्रत्येक ट्यूब लॉट निम्नलिखित निरीक्षणों से गुजरता है:
- रासायनिक संरचना विश्लेषण PMI (पॉजिटिव मटेरियल आइडेंटिफिकेशन) सत्यापन के साथ
- तनाव परीक्षण - तन्य और उपज शक्ति की पुष्टि
- कठोरता परीक्षण - विनिर्देश के अनुसार ब्रिनेल या रॉकवेल
- समतलीकरण परीक्षण - नमनीयता और सुदृढ़ता को सत्यापित करता है
- फ्लेयरिंग परीक्षण - ट्यूब विस्तार के लिए कार्यक्षमता का आकलन करता है
- हाइड्रोस्टैटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षण (एडी करंट / अल्ट्रासोनिक)

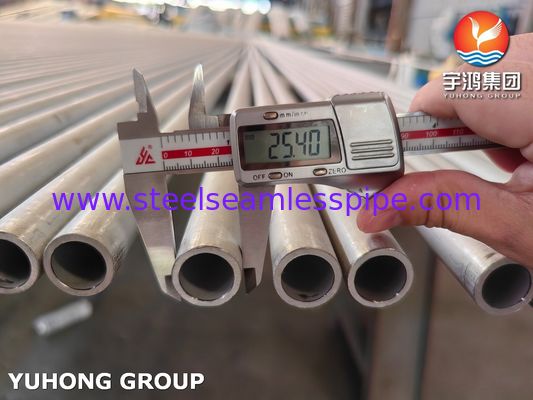

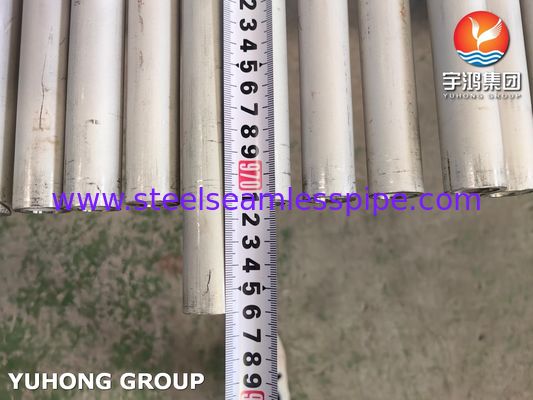

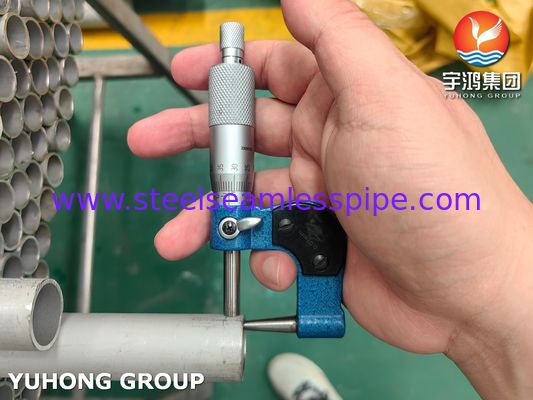

- आयामी निरीक्षण - OD, WT, लंबाई सहनशीलता सत्यापन
- अंतर-दानेदार संक्षारण परीक्षण - जब खरीद आदेश में निर्दिष्ट किया गया हो
महत्वपूर्ण विनिर्माण विचार
- पूर्ण कार्बाइड विघटन और इष्टतम संक्षारण प्रतिरोध सुनिश्चित करने के लिए समाधान एनीलिंग तापमान न्यूनतम 1040 °C तक पहुंचना चाहिएसंवेदीकरण को रोकने और अंतर-दानेदार संक्षारण प्रतिरोध बनाए रखने के लिए तेजी से ठंडा करना (पानी बुझाना) आवश्यक है
- कोल्ड फिनिशिंगसटीक आयामी सहनशीलता प्रदान करता है: ±0.10 मिमी OD के लिए
- < 25.4 मिमी, ±0.15 मिमी 25.4-38.1 मिमी के लिएपूरक विनिर्माण क्षमतायुहोंग ग्रुप पूर्ण हीट एक्सचेंजर और बॉयलर ट्यूब असेंबली के लिए एकीकृत विनिर्माण सहायता प्रदान करता है:
घटक / सेवा
क्षमता / ग्रेड उपलब्धता
| यू-बेंड ट्यूब |
कस्टम त्रिज्या, 15.24 मीटर लेग लंबाई तक |
| ट्यूब बंडल |
ट्यूब शीट और बैफल्स के साथ पूर्ण असेंबली |
| ट्यूब शीट |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु ग्रेड |
| बैफल्स / सपोर्ट प्लेट्स |
कस्टम ड्रिलिंग और मशीनिंग |
| फिनेड ट्यूब |
गर्मी हस्तांतरण दक्षता के लिए संवर्धित सतह क्षेत्र |
| हेड / चैनल |
दबाव पोत घटक |
| MTC प्रमाणन |
EN 10204 3.1 या 3.2 TPI (BV, SGS, DNV, ABS) के साथ |
| कंपनी सभी हीट एक्सचेंजर घटकों में सामग्री संगतता के साथ पूर्ण दबाव भाग असेंबली की आपूर्ति करती है, जो सुसंगत धातुकर्म और आयामी समन्वय सुनिश्चित करती है। |
आयामी दायरा (ASME SA213) |
पैरामीटर
रेंज
| बाहरी व्यास |
3.2 मिमी - 127 मिमी (1/8″ - 5″) |
| दीवार की मोटाई |
0.4 मिमी - 12.7 मिमी (0.015″ - 0.500″) न्यूनतम दीवार |
| लंबाई |
32 मीटर तक कस्टम (सीधा); यू-बेंड उपलब्ध |
| ASME SA213 विनिर्देश के अनुसार - इस सीमा से बाहर के आकार विशेष समझौते के साथ प्रदान किए जा सकते हैं |
अनुप्रयोग दायरा |
ASME SA213 TP304 सीमलेस ट्यूबों को इसके लिए निर्दिष्ट किया गया है:
बॉयलर ट्यूब
- जल-ट्यूब और फायर-ट्यूब बॉयलर सुपरहीटर अनुभाग
- हीट एक्सचेंजर - शेल-एंड-ट्यूब, यू-ट्यूब, और फिक्स्ड-ट्यूब-शीट डिजाइन
- कंडेनसर - भाप सतह कंडेनसर और सहायक प्रणालियाँ
- दबाव पोत - उच्च तापमान सेवा में आंतरिक टयूबिंग
- पेट्रोकेमिकल संयंत्र - प्रक्रिया हीटर और सुधारक ट्यूब
- ऊर्जा उत्पादन - पारंपरिक और संयुक्त-चक्र संयंत्र
- रिफाइनरी सेवा - कच्चा और वैक्यूम इकाई गर्मी हस्तांतरण
- तापमान सीमा: 870 °C तक रुक-रुक कर सेवा; 920°C तक निरंतर सेवा (800°C से ऊपर ऑक्सीकरण प्रतिरोध कम हो गया)अक्सर पूछे जाने वाले तकनीकी प्रश्न
बॉयलर सेवा के लिए TP304 TP304L से कैसे भिन्न है?
कार्बन सामग्री का अंतर मुख्य है: TP304 में 0.08% अधिकतम C (ऊंचे तापमान पर उच्च शक्ति) है, जबकि TP304L में 0.035% अधिकतम C (बेहतर वेल्डेबिलिटी) है। 525°C से ऊपर बॉयलर अनुप्रयोगों के लिए,
TP304 को प्राथमिकता दी जाती है
क्योंकि कार्बन सामग्री उच्च तापमान क्रीप शक्ति में योगदान करती है; 304L ऊंचे तापमान पर न्यूनतम शक्ति आवश्यकताओं को पूरा नहीं कर सकता है।SA213 TP304 के लिए निर्दिष्ट समाधान एनीलिंग तापमान क्या है?ASME SA213 को 1040°C (1900°F) के न्यूनतम तापमान पर समाधान उपचार की आवश्यकता होती है, जिसके बाद संक्षारण प्रतिरोध बनाए रखने और संवेदीकरण को रोकने के लिए तेजी से ठंडा किया जाता है (पानी या अन्य तेजी से बुझाने वाले माध्यम)।
