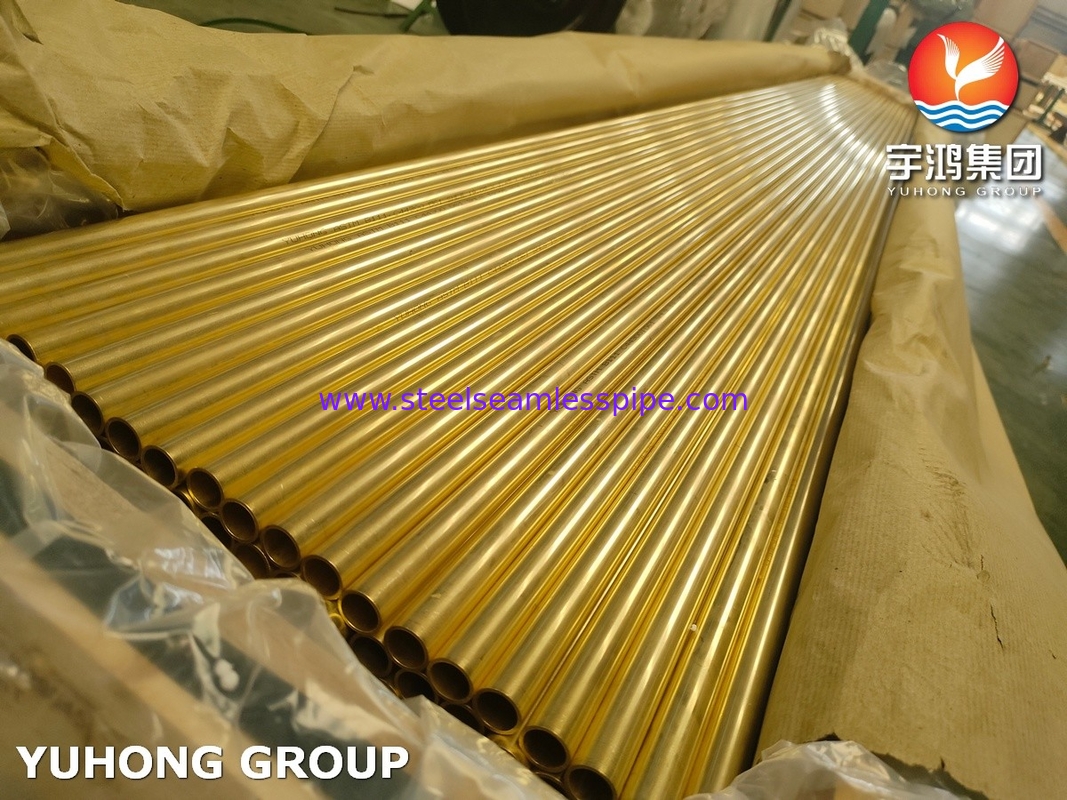

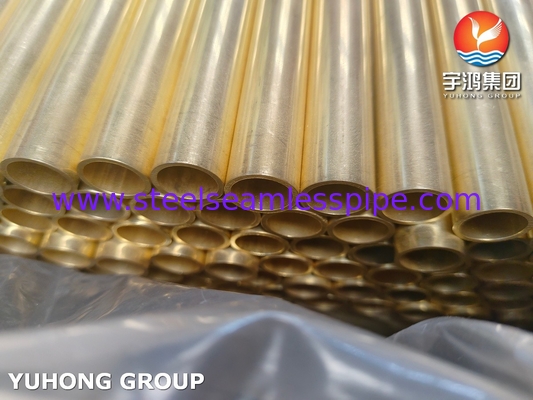

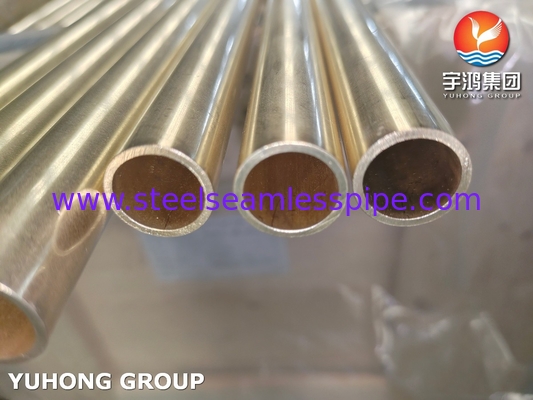

ASTM B111 / ASME B111 C44300 कॉपर निकल मिश्र धातु ट्यूब हीट एक्सचेंजर्स के लिए
ASTM B111 / ASME SB-111 C44300 ट्यूब एक सीमलेस या वेल्डेड कॉपर मिश्र धातु ट्यूब है जो ASTM B111 और ASME SB-111 मानकों के अनुसार निर्मित है, जो कठोर वातावरण के लिए डिज़ाइन किया गया है।
इसके मुख्य घटक तांबा (70-73%), जस्ता (26-29%), टिन (0.9-1.2%) और ट्रेस आर्सेनिक (0.02-0.06%) हैं। आर्सेनिक के जुड़ने से डीज़िंकिफिकेशन जंग के प्रतिरोध में काफी सुधार होता है और यह समुद्री जल और खारे पानी जैसे अत्यधिक संक्षारक माध्यमों के लिए उपयुक्त है। इस सामग्री में उत्कृष्ट तापीय चालकता (उच्च ताप विनिमय दक्षता) और यांत्रिक गुण (लगभग 380 MPa का एनील्ड तन्य शक्ति, 40% का बढ़ाव) है, और इसका व्यापक रूप से जहाजों, बिजली संयंत्र भाप कंडेनसर और रासायनिक उपकरणों में ताप विनिमय ट्यूब और कंडेनसर ट्यूब में उपयोग किया जाता है।
निर्माण के दौरान, हाइड्रोस्टेटिक परीक्षण, एडी करंट/अल्ट्रासोनिक परीक्षण और रासायनिक संरचना सत्यापन पास करना आवश्यक है। ASME संस्करण अतिरिक्त रूप से दबाव पोत अनुप्रयोगों के सख्त अनुपालन पर जोर देता है। इसी तरह के डीज़िंकिफिकेशन-प्रतिरोधी मिश्र धातुओं में C44400 (आर्सेनिक युक्त नौसेना पीतल) और C68700 (एल्यूमीनियम पीतल) शामिल हैं।
O61 आमतौर पर तांबे और तांबे के मिश्र धातु सामग्री के लिए एक एनीलिंग स्टेट कोड को संदर्भित करता है, जो आमतौर पर ASTM मानकों में पाया जाता है। तांबे की ट्यूब या तांबे की मिश्र धातु ट्यूब (जैसे नौसेना पीतल C44300) के उत्पादन में, स्टेट कोड एक विशिष्ट ताप उपचार के बाद सामग्री की प्रदर्शन स्थिति को इंगित करता है:
"O" एनील्ड के लिए खड़ा है, जो काम को सख्त करने को समाप्त करता है और हीटिंग और धीमी शीतलन के माध्यम से लचीलापन में सुधार करता है।
"61" विशिष्ट एनीलिंग प्रक्रिया मापदंडों (जैसे तापमान, समय) और अंतिम प्रदर्शन आवश्यकताओं को इंगित करता है। उदाहरण के लिए, O61 स्टेट एक मध्यम नरम स्टेट के अनुरूप हो सकता है, कुछ ताकत और फॉर्मेबिलिटी को ध्यान में रखते हुए, और कंडेनसर और हीट एक्सचेंजर्स जैसे दृश्यों के लिए उपयुक्त है जिसमें जंग प्रतिरोध और प्रक्रियाक्षमता दोनों की आवश्यकता होती है।
ASTM B111 जैसे मानकों में, पाइपों के यांत्रिक गुणों (जैसे तन्य शक्ति और बढ़ाव) को मानकीकृत करने के लिए इसी तरह के कोड (जैसे O60, O61) का उपयोग किया जाता है ताकि यह सुनिश्चित किया जा सके कि वे विभिन्न इंजीनियरिंग आवश्यकताओं के लिए उपयुक्त हैं।
B111 C44300 कॉपर निकल मिश्र धातु ट्यूब का लाभ
B111 C44300 कॉपर निकल मिश्र धातु ट्यूब का एक लाभ इसका उत्कृष्ट संक्षारण प्रतिरोध है। यह मिश्र धातु ट्यूब विशेष रूप से कठोर वातावरण, जिसमें समुद्री जल और खारा घोल शामिल हैं, का सामना करने के लिए डिज़ाइन किया गया है। यह क्लोराइड के कारण होने वाले जंग के लिए अत्यधिक प्रतिरोधी है, जो इसे समुद्री अनुप्रयोगों के लिए एक पसंदीदा विकल्प बनाता है।
इसके अतिरिक्त, B111 C44300 कॉपर निकल मिश्र धातु ट्यूब अच्छी तापीय चालकता प्रदान करता है। इसका मतलब है कि यह कुशलता से गर्मी स्थानांतरित कर सकता है, जो इसे हीट एक्सचेंजर अनुप्रयोगों के लिए आदर्श बनाता है। यह इष्टतम तापमान स्तर बनाए रखने और समग्र सिस्टम प्रदर्शन में सुधार करने में मदद करता है।
एक अन्य लाभ इसकी उच्च शक्ति और स्थायित्व है। B111 C44300 कॉपर निकल मिश्र धातु ट्यूब में अच्छी यांत्रिक गुण होते हैं, जिसमें उच्च तन्य और उपज शक्ति शामिल है। यह इसे उच्च दबाव और यांत्रिक तनाव का सामना करने की अनुमति देता है, जो दीर्घकालिक विश्वसनीयता और प्रदर्शन सुनिश्चित करता है।
इसके अलावा, यह मिश्र धातु ट्यूब उत्कृष्ट फॉर्मेबिलिटी और वेल्डेबिलिटी प्रदान करता है। इसे आसानी से विभिन्न आकृतियों और आकारों में बनाया और बनाया जा सकता है, जो इसे विभिन्न अनुप्रयोगों के लिए बहुमुखी बनाता है। यह आसान वेल्डिंग की भी अनुमति देता है, जिससे कुशल स्थापना और असेंबली सक्षम होती है।
कुल मिलाकर, B111 C44300 कॉपर निकल मिश्र धातु ट्यूब संक्षारण प्रतिरोध, तापीय चालकता, शक्ति और फॉर्मेबिलिटी का एक संयोजन प्रदान करता है, जो इसे अनुप्रयोगों की एक विस्तृत श्रृंखला, विशेष रूप से समुद्री और ताप हस्तांतरण उद्योगों में एक विश्वसनीय और बहुमुखी विकल्प बनाता है।
रासायनिक संरचना:
| पदनाम |
रासायनिक संरचना % |
| Cu |
Sn |
Al |
As |
Ni |
Fe |
Mn |
Pb अधिकतम |
Zn |
| C44300 |
70.0-73.0 |
0.9-1.2 |
– |
0.02-0.06 |
– |
0.06 अधिकतम |
– |
0.07 |
Rem |
| C68700 |
76.0-79.0 |
– |
1.8-2.5 |
0.02-0.06 |
– |
0.06 अधिकतम |
– |
0.07 |
Rem |
| C70400 |
Rem |
– |
– |
– |
4.8-6.2 |
1.3-1.7 |
0.3-0.8 |
0.05 |
1.0max |
| C70600 |
Rem |
– |
– |
– |
9.0-11.0 |
1.0-1.8 |
1.0max |
0.05 |
1.0max |
| C71500 |
Rem |
– |
– |
– |
29.0-33.0 |
0.4-1.0 |
1.0max |
0.05 |
1.0max |
| C71640 |
Rem |
– |
– |
– |
29.0-32.0 |
1.7-2.3 |
1.5-2.5 |
0.05 |
1.0max |
अनुप्रयोग
-
समुद्री इंजीनियरिंग: जहाज कंडेनसर, समुद्री जल विलवणीकरण उपकरण, अपतटीय प्लेटफॉर्म हीट एक्सचेंजर्स के लिए उपयोग किया जाता है, और समुद्री जल से दीर्घकालिक क्षरण का सामना करता है।
-
बिजली और ऊर्जा: थर्मल/परमाणु बिजली संयंत्रों में भाप कंडेनसर ट्यूब के रूप में उपयोग किया जाता है, कुशल गर्मी हस्तांतरण के साथ और उच्च तापमान और उच्च दबाव वाले पानी के वाष्प वातावरण का सामना करता है।
-
रासायनिक और पेट्रोकेमिकल: अम्लीय या क्षारीय माध्यमों में वाष्पीकरण और कूलरों के लिए रासायनिक जंग और क्षरण जंग का प्रतिरोध करने के लिए उपयोग किया जाता है।
-
तेल और गैस: तेल और गैस शोधन में ताप विनिमय प्रणालियों और समुद्री जल शीतलन पाइपलाइनों के लिए उपयोग किया जाता है।
-
औद्योगिक उपकरण: प्रशीतन इकाइयां, एयर कंडीशनिंग सिस्टम, और सामान्य औद्योगिक ताप विनिमय उपकरण, शक्ति और प्रक्रियाक्षमता को संतुलित करना (जैसे O61 एनीलिंग स्टेट जटिल बनाने की आवश्यकताओं के लिए उपयुक्त है)
