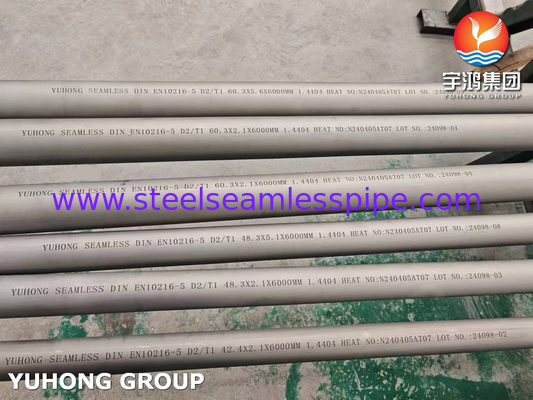

EN10216-5 D2/T1 1.4404 316L कम कार्बन स्टेनलेस स्टील सीमलेस ट्यूब
एन 10216-5 1.4404 स्टेनलेस स्टील पाइप एक कम कार्बन ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस पाइप है (316L के अनुरूप), जिसमें क्रोमियम (16.5-18.5%), निकेल (10-13%), और मोलिब्डेनम (2-2.5%) के रूप में मुख्य घटक, ≥485 एमपीए की तन्यता शक्ति और ≥40% की लम्बाई के साथ। इसकी कम कार्बन डिजाइन (C≤0.03%) वेल्डिंग संवेदनशीलता के जोखिम को काफी कम करती है,और मोलिब्डेनम तत्व क्लोराइड्स (जैसे समुद्री जल और अम्लीय माध्यम) के संक्षारण प्रतिरोध को बढ़ाता है, और इसकी तापमान सीमा व्यापक है (-196°C से 400°C तक) ।
इस पाइप का व्यापक रूप से रासायनिक उद्योग, ऊर्जा और समुद्री इंजीनियरिंग के क्षेत्र में उपयोग किया जाता है। विशिष्ट परिदृश्यों में संक्षारक द्रव परिवहन (हाइड्रोक्लोरिक एसिड, समुद्री पानी ठंडा) शामिल हैं।धुआं गैसों के निर्ज्वलन प्रणाली के पाइपलाइन और तरलीकृत प्राकृतिक गैस (एलएनजी) के लिए क्रायोजेनिक उपकरणविनिर्माण के दौरान, इसे संक्षारण प्रतिरोध को अनुकूलित करने के लिए समाधान एनील किया जाता है और सतह को निष्क्रिय किया जाता है।लंबे समय तक 450-850°C के संवेदनशीलता तापमान के दायरे में रहने से बचना आवश्यक है।यह संक्षारण प्रतिरोध, प्रसंस्करण क्षमता और अर्थव्यवस्था को संतुलित करने के लिए पसंदीदा सामग्री है।
गर्म परिष्कृत ऑर्डर किए गए ट्यूबों के लिए बाहरी व्यास D और दीवार मोटाई T पर छूट
| बाहरी व्यास D |
डी पर सहिष्णुता |
टी पर सहिष्णुता |
| एमएम |
सहिष्णुता वर्ग |
अनुमेय विचलन |
सहिष्णुता वर्ग |
अनुमेय विचलन |
| 30 पाउंड D 219 पाउंड,1 |
डी 2 |
± 1,0 % या ± 0,5 मिमी जो भी अधिक हो |
टी 1 |
± 15 % या ± 0,6 मिमी जो भी बड़ा हो |
| टी 2 |
± 12,5 % या ± 0,4 मिमी जो भी अधिक हो |
| 219,1 < D £ 610 |
डी 1 |
±1,5 % या ±0,75 मिमी जो भी बड़ा हो |
|
+ 22,5 % ️ 15 % C |
| टी 1 |
± 15% या ± 0,6 मिमी जो भी अधिक है |
| टी 2 |
± 12,5% या ± 0,4 मिमी जो भी बड़ा E हो |
ठंडे परिष्कृत ट्यूबों के लिए बाहरी व्यास D और दीवार मोटाई T पर सहिष्णुता
| D £ 219,1 मिमी पर सहिष्णुता |
टी पर सहिष्णुता |
| सहिष्णुता वर्ग |
अनुमेय विचलन |
सहिष्णुता वर्ग |
अनुमेय विचलन |
| डी 3 |
± 0,75 % या ± 0,3 मिमी जो भी अधिक हो |
टी 3 |
± 10 प्रतिशत या ± 0,2 मिमी जो भी अधिक हो |
| D 4 a |
± 0,5 % या ± 0,1 मिमी जो भी अधिक हो |
T 4 a |
± 7,5 प्रतिशत या ± 0,15 मिमी जो भी अधिक हो |
| |
सी |
फॉस्फोरस |
मैंगनेस |
सिलिकॉन |
सीआर |
सल्फर |
नाइट्रोजन |
मोलिब्डेनम |
कु |
निओबियम |
निकेल |
टाइटेनियम |
| स्टील ग्रेड |
| 1.4307 |
00.03 |
00.04 |
2.00 |
1.00 |
17.5-19.5 |
00.015 |
00.11 |
- |
- |
- |
8.0-10.0 |
- |
| 1.4306 |
00.03 |
00.040 |
2.00 |
1.00 |
18.0-20.0 |
00.015 |
00.11 |
- |
- |
- |
10.0-12.0 |
- |
| 1.4311 |
00.030 |
00.040 |
2.00 |
1.00 |
17.0-19.50 |
00.015 |
00.12-0.22 |
- |
- |
- |
8.5-11.5 |
- |
| 1.4301 |
00.07 |
00.040 |
2.00 |
1.00 |
17.0-19.50 |
00.015 |
00.11 |
- |
- |
- |
8.5-11.5 |
- |
| 1.4541 |
00.08 |
00.040 |
2.00 |
1.00 |
17.0-19.00 |
00.015 |
- |
- |
- |
- |
9.0-12.0 |
5xC |
| 1.4550 |
00.08 |
00.040 |
2.00 |
1.00 |
17.0-19.00 |
00.015 |
- |
- |
- |
10xC-1 |
9.0-12.0 |
- |
| 1.4335 |
00.020 |
00.025 |
2.00 |
00.25 |
24.0-26.0 |
00.010 |
00.11 |
00.20 |
- |
- |
20.0-22.0 |
- |
| 1.4404 |
00.030 |
00.04 |
2.00 |
1.00 |
16.50-18.50 |
00.015 |
00.11 |
2.00-2.50 |
- |
- |
10.0-13.0 |
- |
| 1.4401 |
00.07 |
00.040 |
2.00 |
1.00 |
16.50-18.50 |
00.015 |
00.11 |
2.0-2.5 |
- |
- |
10.0-13.0 |
- |
| 1.4466 |
00.020 |
00.025 |
2.00 |
00.70 |
24.0-26.0 |
00.010 |
00.1-0.16 |
2.0-2.5 |
- |
- |
21.0-23.0 |
- |
| 1.4571 |
00.08 |
00.04 |
2.00 |
1.00 |
16.5-18.5 |
00.015 |
- |
2.0-2.5 |
- |
- |
10.50-13.50 |
- |
| 1.4580 |
00.08 |
00.040 |
2.00 |
1.00 |
16.5-18.5 |
00.015 |
- |
2.0-2.5 |
- |
10xC-1 |
10.50-13.50 |
- |
| 1.4429 |
00.030 |
00.040 |
2.00 |
1.00 |
16.5-18.5 |
00.015 |
00.12-0.22 |
2.50-3.0 |
- |
- |
11.0-14.0 |
- |
| 1.4436 |
00.05 |
00.040 |
2.00 |
1.00 |
16.5-18.5 |
00.015 |
00.11 |
2.50-3.0 |
- |
- |
10.5-13.0 |
- |
| 1.4435 |
00.030 |
00.040 |
2.00 |
1.00 |
17.0-19.0 |
00.015 |
00.11 |
2.50-3.0 |
- |
- |
12.5-15.0 |
- |
| 1.4439 |
00.030 |
00.040 |
2.00 |
1.00 |
16.5-18.5 |
00.015 |
00.12-0.22 |
4.00-5.00 |
- |
- |
12.5-145 |
- |
| 1.4563 |
00.020 |
00.030 |
2.00 |
00.70 |
26.0-28.0 |
00.010 |
00.11 |
3.00-4.00 |
00.7-1.50 |
- |
30.0-32.0 |
- |
| 1.4539 |
00.02 |
00.030 |
2.00 |
00.70 |
19.0-21.0 |
00.010 |
00.15 |
4.00-5.00 |
1.2-2.00 |
- |
24.0-26.0 |
- |
| 1.4547 |
00.02 |
00.030 |
1.00 |
00.70 |
19.5-20.50 |
00.010 |
00.18-0.25 |
6.00-7.00 |
00.5-1.00 |
- |
17.5-18.5 |
- |
| 1.4529 |
00.020 |
00.030 |
1.00 |
00.50 |
19.0-21.0 |
00.010 |
00.15-0.25 |
6.00-7.00 |
00.5-1.50 |
- |
24.0-26.0 |
- |
| 1.4558 |
00.030 |
00.020 |
1.00 |
00.70 |
20.0-23.0 |
00.015 |
- |
|
|
|
|
|
परीक्षण और अनुपालन
अनिवार्य परीक्षणःहाइड्रोस्टैटिक परीक्षण, गैर-विनाशकारी परीक्षण (अल्ट्रासोनिक/इडी धारा), यांत्रिक परीक्षण (तन्यता, कठोरता, प्रभाव) और रासायनिक विश्लेषण।
प्रमाणनःEN10216-5 के अनुपालन से महत्वपूर्ण अनुप्रयोगों के लिए गुणवत्ता सुनिश्चित होती है।
EN10216-5 UNS32205 सीमलेस ट्यूबों को कठिन वातावरण के लिए डिज़ाइन किया गया है जहां संक्षारण प्रतिरोध और यांत्रिक शक्ति सर्वोपरि हैं।उनके कठोर यूरोपीय मानकों का अनुपालन उच्च दबाव में प्रदर्शन की गारंटी देता है, ऊर्जा और रासायनिक प्रसंस्करण जैसे उद्योगों में संक्षारक सेटिंग्स।
आवेदन
1रासायनिक और पेट्रोकेमिकल उद्योग
संक्षारक मीडिया परिवहन: हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड और क्लोराइड आयन समाधानों (जैसे समुद्री जल शीतलक) के लिए पाइपलाइन प्रणाली। मोलिब्डेनम (2-2.5%) प्रभावी रूप से छेद और दरार जंग का विरोध करता है.
रिएक्टर अस्तर और हीट एक्सचेंज ट्यूबः अम्लीय या क्षारीय प्रतिक्रिया वातावरण में, वे उपकरण सील सुनिश्चित करने के लिए उच्च तापमान (≤ 400 °C) और दबाव उतार-चढ़ाव का सामना कर सकते हैं।
2समुद्री और जहाज इंजीनियरिंग
समुद्री जल निर्जलीकरण उपकरण: उच्च दबाव वाले रिवर्स ऑस्मोसिस (आरओ) पाइपलाइन उच्च लवणता वाले समुद्री जल से जंग का विरोध करते हैं और उपकरण के जीवनकाल को बढ़ाते हैं।
जहाज के बालास्ट जल प्रणाली: जैविक लगाव और नमक छिड़काव क्षरण को रोकता है, जो IMO प्रदूषण विरोधी मानकों को पूरा करता है।
समुद्री प्लेटफार्म संरचना: डेक समर्थन पाइप और अग्निशमन नली नम और नमक छिड़काव वातावरण के लिए उपयुक्त हैं।
3ऊर्जा और पर्यावरण संरक्षण के क्षेत्र
धुआं गैसों के सल्फ़राइज़ेशन (एफजीडी) प्रणालीः स्प्रे पाइप और अवशोषण टावरों के आंतरिक घटक सल्फ़्यूरिक एसिड ओस बिंदु संक्षारण और क्लोराइड आयन कटाव के प्रतिरोधी हैं।
तरलीकृत प्राकृतिक गैस (एलएनजी) सुविधाएं: कम तापमान (-196°C) पाइपलाइन, ठंडे भंगुर टूटने से बचने के लिए ऑस्टेनिटिक संरचना।
परमाणु ऊर्जा संयंत्र सहायक प्रणाली: द्वितीयक गैर रेडियोधर्मी शीतलन जल पाइप, परमाणु ग्रेड सामग्री की स्वच्छता आवश्यकताओं को पूरा करते हैं।
4खाद्य एवं औषधि उद्योग
उच्च स्वच्छ तरल पदार्थ परिवहनः दुग्ध उत्पादों, पेय पदार्थों और दवा कच्चे माल के लिए पाइपलाइनें, एफडीए और ईएचईडीजी स्वच्छता मानकों के अनुरूप Ra≤0.8μm तक सतह चमकाने के साथ।
एसेप्टिक भरने की प्रणालीः धातु आयनों के संदूषण से बचें, और सामग्री जैव संगतता परीक्षण (जैसे आईएसओ 10993) पास करती है।
5चिकित्सा और वैज्ञानिक अनुसंधान उपकरण
चिकित्सा गैस पाइपलाइनेंः गैर विषैले रिलीज़ सुनिश्चित करने के लिए ऑक्सीजन और नाइट्रोजन वितरण प्रणाली।
क्रायोजेनिक प्रयोगशाला उपकरण: द्रव नाइट्रोजन और द्रव हीलियम भंडारण और परिवहन पाइपलाइनें अत्यंत निम्न तापमान पर लचीलापन बनाए रखने के लिए।
