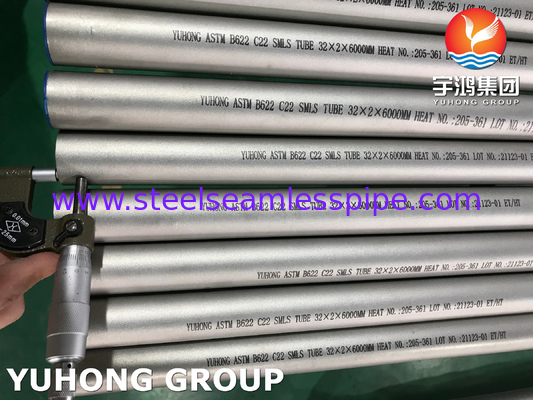

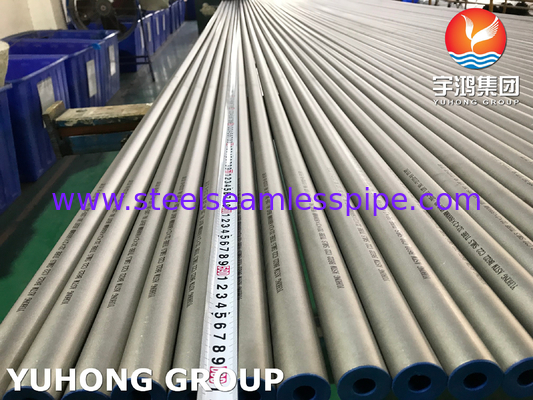

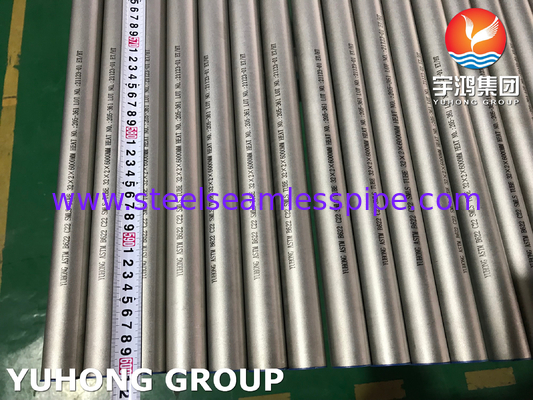

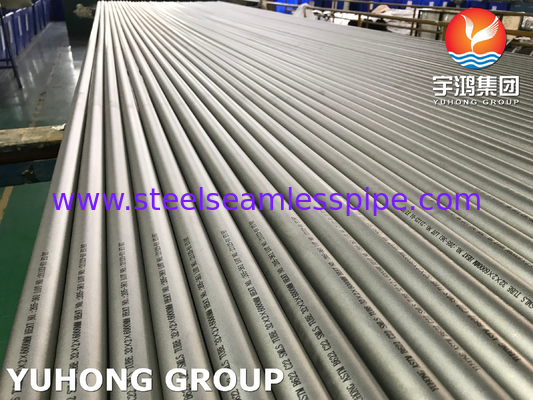

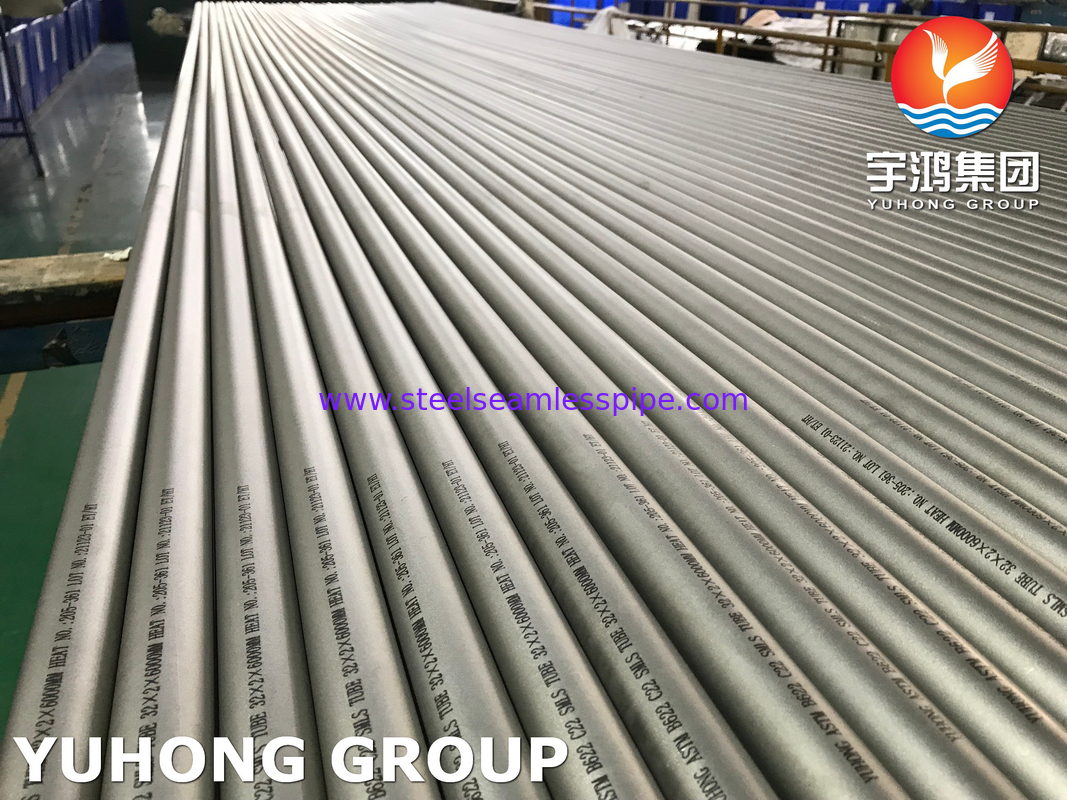

निकेल मिश्र धातु सीमलेस ट्यूब ASTM B622 Hastelloy C22 UNS N06022 रिएक्टर के लिए पात्रों के लिए

1आवेदन

एएसटीएम बी 622 सी 22 (हैस्टेलॉय सी-22) सीमलेस ट्यूबों का उपयोग चरम वातावरण में किया जाता है जिसमें संक्षारण प्रतिरोध, उच्च तापमान स्थिरता और यांत्रिक विश्वसनीयता की आवश्यकता होती हैः

• रासायनिक प्रसंस्करण:

सल्फ्यूरिक, हाइड्रोक्लोरिक और नाइट्रिक एसिड के संचालन के लिए रिएक्टर, आसवन स्तंभ और पाइपिंग

क्लोराइड युक्त शीतलन प्रणालियों में हीट एक्सचेंजर (जैसे, समुद्री जल या नमकीन) ।

• तेल और गैसः

अम्लीय गैस (एच2एस) वातावरण में डाउनहोल ट्यूबिंग, सबसी नाभि, और वाल्व।

रिफाइनरियों में फ्लेयर स्टैक और कंडेनसर।

• औषधीय:

बाँझ बायोरिएक्टर और सीआईपी/एसआईपी (स्थान पर साफ/स्थान पर भाप) प्रणाली।

• परमाणु:

नाइट्रिक एसिड और रेडियोधर्मी कचरे के भंडारण के संपर्क में आने वाले ईंधन के पुनः प्रसंस्करण के उपकरण।

• विद्युत उत्पादन:

गैस टरबाइन दहन लाइनर, भूतापीय नमक पाइप और बॉयलर ट्यूब।

• विशिष्ट उपयोग के मामले:

समुद्री प्रोपेलर शाफ्ट, एयरोस्पेस हाइड्रोलिक लाइनें, और अर्धचालक निर्माण उपकरण।

2शक्ति

• यांत्रिक गुण (एएसटीएम बी622) के अनुसारः

तन्यता शक्तिः ≥ 690 एमपीए (100 केसी)

दक्षता शक्तिः ≥ 310 MPa (45 ksi)

लम्बाईः ≥ 45% (बनाव/वेल्डिंग के लिए लचीलापन सुनिश्चित करता है)

कठोरताः ≤ 100 HRB (रॉकवेल बी स्केल)

• सामग्री की ताकतें:

(1) संक्षारण प्रतिरोधः

क्लोराइड, सल्फाइड और मिश्रित एसिड (जैसे, एचसीएल + फेसीएल 3) में पिटिंग, क्रैकिंग, और तनाव संक्षारण क्रैकिंग (एससीसी) का प्रतिरोध करता है।

ऑक्सीकरण (जैसे, HNO3) और घटाने (जैसे, H2SO4) दोनों वातावरणों में प्रदर्शन करता है।

(2) तापमान प्रदर्शनः

क्रायोजेनिक (-196°C) से 600°C (1112°F) तक ताकत बनाए रखता है।

उच्च तापमान सेटिंग्स में ऑक्सीकरण और कार्बोराइजेशन का प्रतिरोध करता है।

(3) दबाव अखंडता:

निर्बाध निर्माण उच्च दबाव प्रणालियों (जैसे, हाइड्रोलिक लाइनों, एचपीएचटी तेल कुओं) में उपयोग की अनुमति देता है।

3. बनाने की प्रक्रिया

• सामग्री का चयन:

कच्चे मिश्र धातु UNS N06022 (Ni-Cr-Mo-W) को शुद्धता और एकरूपता सुनिश्चित करने के लिए वैक्यूम-पिघलाया जाता है।

• गर्म बनाने के लिएः

एक्सट्रूज़नः गर्म किए गए बिलेट्स को खोखले ट्यूब बनाने के लिए एक डाई के माध्यम से मजबूर किया जाता है।

रोटरी पियरिंग: ठोस बिलेट्स को एक मोड़ के साथ एक निर्बाध ट्यूब बनाने के लिए छिद्रित किया जाता है।

• ठंडे काम करना:

शीत रेखांकन या लुढ़काव आयाम सटीकता और सतह खत्म में सुधार करता है।

• ताप उपचार:

समाधान 11201175°C (20502150°F) पर पकाया जाता है जिसके बाद माध्यमिक चरणों को भंग करने और संक्षारण प्रतिरोध को बहाल करने के लिए तेजी से बुझाना होता है।

• परिष्करणः

ऑक्साइड परतों को हटाने के लिए नाइट्रिक/हाइड्रोफ्लोरिक एसिड में अचार करना।

स्वच्छता या उच्च शुद्धता के अनुप्रयोगों के लिए पॉलिशिंग (वैकल्पिक) ।

4गुणवत्ता नियंत्रण:

गैर-विनाशकारी परीक्षण (एनडीटी): दोषों का पता लगाने के लिए एडी करंट, अल्ट्रासोनिक या हाइड्रोस्टैटिक परीक्षण।

प्रमाणीकरण: मिल परीक्षण रिपोर्ट (एमटीआर) रसायन, यांत्रिक गुणों और आयामों के लिए एएसटीएम बी 622 के अनुपालन को सत्यापित करती है।

निर्बाध निर्माण के मुख्य लाभ:

कोई वेल्ड = कोई कमजोर बिंदु नहीं, उच्च दबाव/तापमान अनुप्रयोगों के लिए आदर्श।

एकरूप अनाज संरचना संक्षारण प्रतिरोध और थकान जीवन को बढ़ाती है।
