| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |

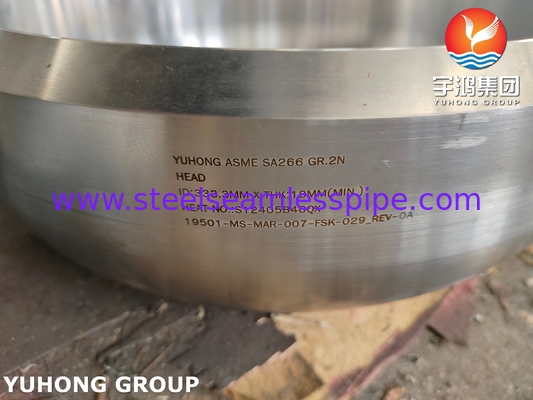

| मॉडल संख्या: | ASME SA 266 GR.2N |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 10-90 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| मानक: | ASME SA 266 | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| सामग्री ग्रेड: | जीआर.2एन | आकार: | अनुकूलन योग्य |
| प्रकार: | सिर | चित्रकला: | अनुकूलन योग्य |
| प्रमुखता देना: | ASME SA 266 GR.2N सिर,भंडारण टैंक सिर,उच्च दबाव हीट एक्सचेंजर सिर |
||

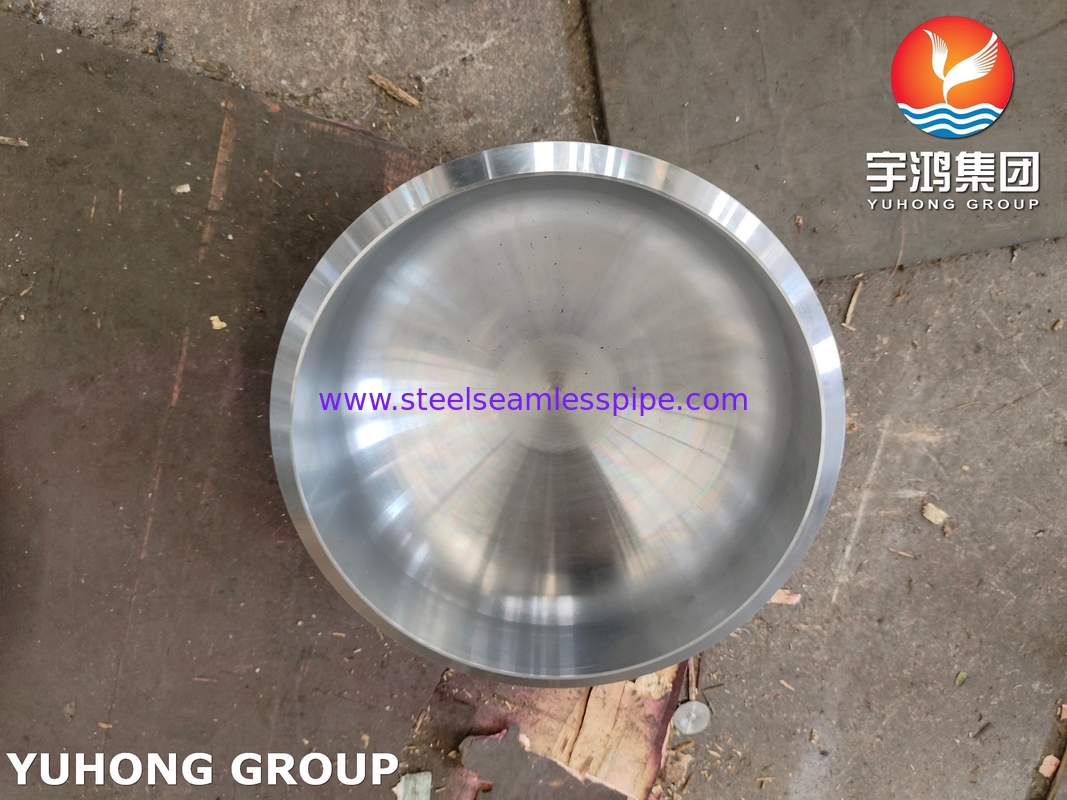

ASME SA 266 GR.2N उच्च दबाव हीट एक्सचेंजर, रिएक्टर, भंडारण टैंक के लिए प्रमुख
SA-266 Gr.2N सिर व्यापक रूप से इसकी अर्थव्यवस्था, मध्यम तापमान स्थिरता और आसान प्रसंस्करण के कारण गैर संक्षारक मीडिया के लिए दबाव पात्रों और बॉयलर प्रणालियों में उपयोग किया जाता है।सल्फर युक्त या अम्लीय वातावरण में, Cr-Mo मिश्र धातु स्टील (जैसे SA-387 Gr.11) या स्टेनलेस स्टील (SA-240 304L) के लिए अपग्रेड करने की सिफारिश की जाती है, और सुरक्षित सेवा सुनिश्चित करने के लिए विनिर्माण और परीक्षण मानकों का सख्ती से पालन करें।
तितली के सिर में मुकुट भाग (मुकुट त्रिज्या) और तह किनारे संक्रमण क्षेत्र (नखला त्रिज्या) होता है, और इसकी ज्यामिति दीर्घवृत्त के सिर और सपाट कवर के बीच होती है।
अण्डाकार सिर में अर्ध-महान अक्ष (a) और अर्ध-लघु अक्ष (b) होते हैं। इसका मानक आकार 2:1 अण्डाकार अनुपात (यानी a/b=2) है,और यह दबाव वाहिकाओं में सबसे व्यापक रूप से इस्तेमाल सिर प्रकारों में से एक है.
तितली का सिर कम विनिर्माण लागत, सरल मोल्डिंग उच्च तनाव एकाग्रता, दीर्घवृत्त के सिर की तुलना में कम दबाव सहन क्षमता मध्यम और निम्न दबाव, कम आवर्त भार
दीर्घवृत्तीय सिर समान तनाव वितरण, उच्च दबाव असर उच्च मोल्ड लागत, जटिल गहरी ड्राइंग प्रक्रिया उच्च दबाव, थकान भार वातावरण
| पद | ASTM A266 के लिए रासायनिक आवश्यकताएं, % | ||
| ग्रेड 1 और 2 | ग्रेड 3 | ग्रेड 4 | |
| सी | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
| एमएन | 0.40 ~ 105 | 0.80 ~ 1.35 | 0.80 ~ 1.35 |
| पी | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| एस | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| हाँ | 0.15 ~ 0.35 | 0.15 ~ 0.35 | 0.15 ~ 0.35 |
फोर्जिंग के बाद और गर्मी उपचार के लिए पुनः गर्म करने से पहले, ASTM A266 के अनुसार फोर्जिंग को इस तरह से ठंडा किया जाना चाहिए कि क्षति को रोका जा सके और परिवर्तन पूरा हो सके।सभी एएसटीएम ए 266 फोर्जिंग चार प्रक्रियाओं में से एक द्वारा गर्मी उपचार किया जाना चाहिए: एनीलिंग, नॉर्मलाइजिंग, नॉर्मलाइजिंग और टेम्परिंग, या तरल बुझाने और टेम्परिंग। जब टेम्परिंग की जाती है, तो इसे सबक्रिटिकल तापमान पर किया जाना चाहिए, लेकिन 1100°F [595°C] से कम नहीं।
| खिंचाव आवश्यकताएं |
ग्रेड 1 | ग्रेड 2 और 4 | ग्रेड 3 |
| टी.एस. मिन. ksi [Mpa] |
60 से 85 [415-585] |
70~95 [485~655] |
75~100 [५१५-६९०] |
| Y.S. न्यूनतम ksi [Mpa] |
30 [205] |
36 [२५०] |
37.5 [२६०] |
| EL. in 2" या [62.5 मिमी] मि. % |
23 [21] |
20 [18] |
19 [17] |
| आरओए मि. % |
38 | 33 | 30 |
| एएसटीएम ए२६६ ग्रेड |
ब्रिनेल कठोरता एचबीडब्ल्यू |
| 1 | 121~170 |
| 2 | 137~197 |
| 3 | 156~207 |
| 4 | 137~197 |
सिरों के अनुप्रयोग परिदृश्य
विशिष्ट उपकरण:

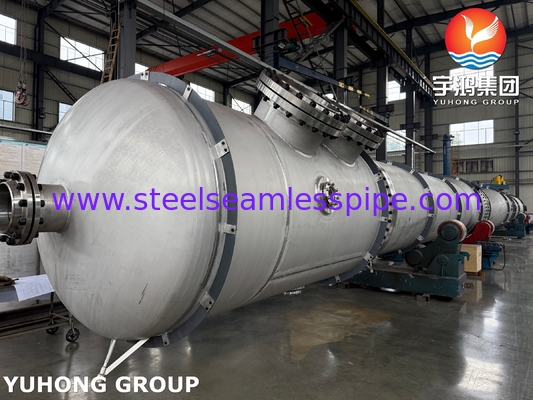

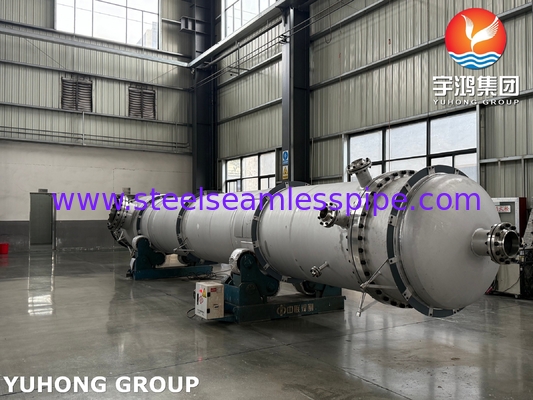

दबाव वाहिकाएं: रिएक्टरों, भंडारण टैंकों और हीट एक्सचेंजर्स (जैसे दीर्घवृत्त और तितली के सिर) के अंत के सिर।
बॉयलर प्रणाली: भाप के ड्रम और हेडर हेड, डिजाइन तापमान ≤425°C।
पेट्रोकेमिकल इकाइयां: हाइड्रोजनीकरण रिएक्टरों और फ्रैक्शनिंग टावरों के अर्धगोलाकार सिर, मध्यम तापमान हाइड्रोजन संक्षारण के लिए प्रतिरोधी।
लागू मीडियाः
गैर संक्षारक तरल पदार्थ (पानी, भाप, तेल उत्पाद)
कमजोर संक्षारक वातावरण (कम मात्रा में H2S/CO2 युक्त, सल्फर सामग्री को नियंत्रित करने की आवश्यकता है)
