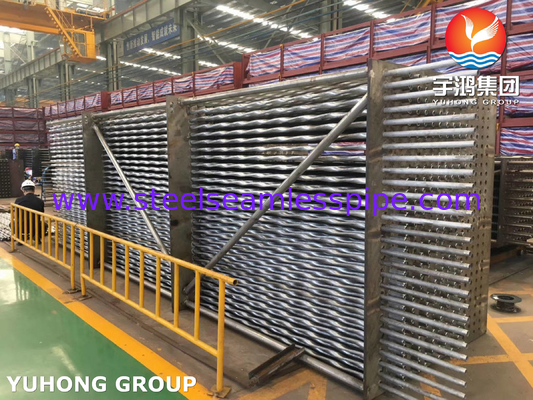

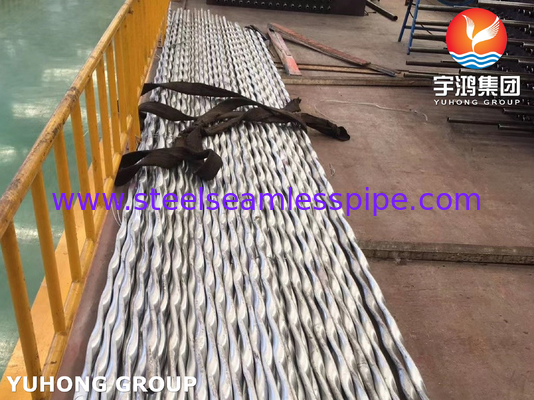

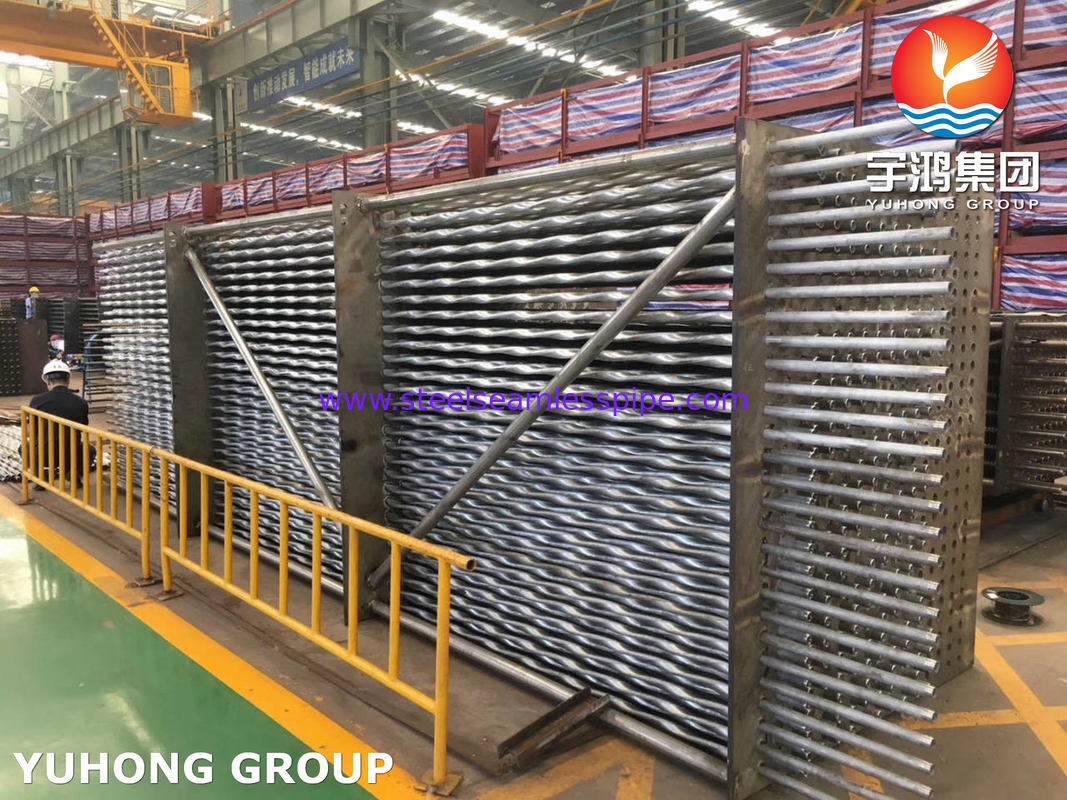

गर्मी एक्सचेंजर के लिए एएसटीएम A312 TP310S घुमावदार स्टेनलेस स्टील पाइप ट्यूब

गर्मी एक्सचेंजर के लिए ASTM A312 TP310S घुमावदार ट्यूब

घुमावदार ट्यूब क्या है?

एक घुमावदार ट्यूब एक लचीला, बेलनाकार नलिका है, जो अपनी लंबाई के साथ एक श्रृंखला के रिज और ग्रूव द्वारा विशेषता है, जो बढ़ी हुई स्थायित्व, थर्मल विस्तार अवशोषण,और कंपन प्रतिरोधइन ट्यूबों को आम तौर पर विभिन्न औद्योगिक अनुप्रयोगों के अनुरूप स्टेनलेस स्टील, पॉलिमर या विशेष मिश्र धातुओं से बनाया जाता है। उनका अनूठा डिजाइन बिना झुकने के उत्कृष्ट मोड़ की अनुमति देता है,उन्हें जटिल प्रतिष्ठानों के लिए आदर्श बना रहा है. उच्च तापमान प्रणालियों (जैसे, निकास, हीट एक्सचेंजर), ऑटोमोटिव और एयरोस्पेस घटकों, रासायनिक प्रसंस्करण और एचवीएसी प्रणालियों में घुमावदार ट्यूबों का व्यापक रूप से उपयोग किया जाता है।जबकि वे चिकनी ट्यूबों की तुलना में बेहतर लचीलापन और तनाव प्रतिरोध प्रदान करते हैंइनकी बहुमुखी प्रतिभा उन्हें कठिन इंजीनियरिंग वातावरण में आवश्यक बनाती है।

1सामग्री संरचना और गुण:

ग्रेड 310S: उच्च क्रोमियम (~ 25%) और निकल (~ 20%) सामग्री के साथ एक ऑस्टेनिटिक स्टेनलेस स्टील, उच्च तापमान प्रदर्शन के लिए अनुकूलित। "एस" एक कम कार्बन सामग्री (≤ 0.08%) को दर्शाता है,वेल्डेबिलिटी को बढ़ाना और कार्बाइड वर्षा को कम करना.

प्रमुख गुणः उत्कृष्ट ऑक्सीकरण प्रतिरोध 1100°C (2012°F), अच्छा सल्फाइड प्रतिरोध, और उत्कृष्ट क्रॉप शक्ति।316 जैसे ग्रेड की तुलना में क्लोराइड युक्त वातावरण के लिए कम उपयुक्त.

2एएसटीएम ए३१२ मानक अनुपालनः

दायराः आयामी, यांत्रिक और रासायनिक विनिर्देशों सहित निर्बाध और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप को शामिल करता है।

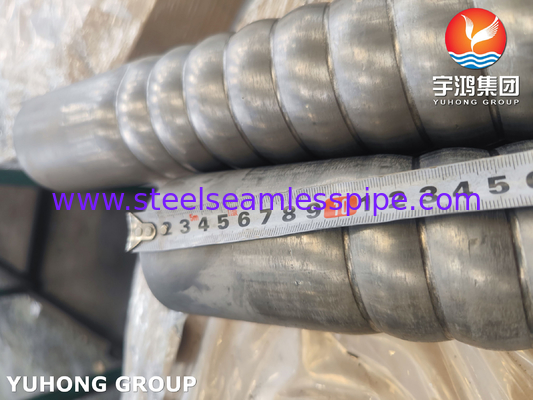

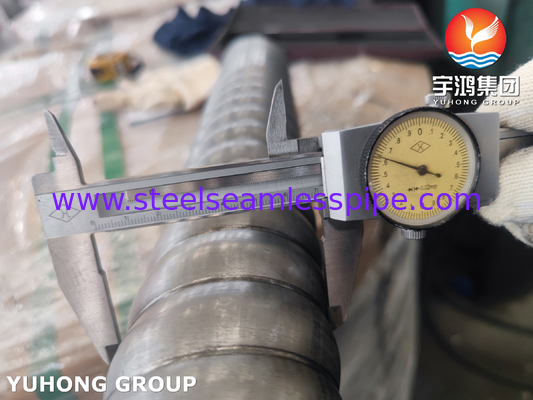

आयामः मानक बाहरी व्यास, दीवार मोटाई और लंबाई, जो लचीलापन और थर्मल विस्तार आवास को बढ़ाने वाले तरंग पैटर्न के लिए समायोजित की जाती है।

3विनिर्माण प्रक्रिया:

बेस ट्यूब उत्पादनः ASTM A312 के अनुसार निर्बाध या वेल्डेड ट्यूब के रूप में निर्मित।

घुमावदारः हाइड्रोफॉर्मिंग या रोल-फॉर्मिंग जैसी पोस्ट-प्रोडक्शन प्रक्रियाओं में घुमावदार शामिल होते हैं, जिससे सतह क्षेत्र और लचीलापन बढ़ता है।

गर्मी उपचार: कार्बाइड को भंग करके संक्षारण प्रतिरोध और लचीलापन बहाल करने के लिए जंग के बाद समाधान को भूनना।

4मैकेनिकल और प्रदर्शन विनिर्देशः

यांत्रिक गुण: विशिष्ट तन्यता शक्ति ≥515 एमपीए, उपज शक्ति ≥205 एमपीए, और लम्बाई ≥35% (एनीलिंग के बाद) ।

परीक्षणः हाइड्रोस्टैटिक परीक्षण, गैर-विनाशकारी विद्युत परीक्षण (उदाहरण के लिए, वर्दी धारा), और दबाव परीक्षण अखंडता को सुनिश्चित करने के लिए।

5अनुप्रयोग:

उच्च तापमान वाले वातावरणः भट्टियां, हीट एक्सचेंजर, निकास प्रणाली, एयरोस्पेस और रासायनिक प्रसंस्करण।

फायदे: वेटिंग से थर्मल तनाव कम होता है, विस्तार जोड़ों की आवश्यकता कम होती है और गर्मी हस्तांतरण दक्षता बढ़ जाती है।

6स्थापना और विचार:

लचीलापनः थर्मल विस्तार की अनुमति देता है लेकिन ढल जाने से रोकने के लिए उचित समर्थन की आवश्यकता होती है।

रखरखाव: लहरों में कणों को फंसाया जा सकता है; नियमित सफाई के बिना स्लरी अनुप्रयोगों के लिए कम आदर्श।

7तुलनात्मक विश्लेषण:

304/316: उच्च तापमान पर बेहतर प्रदर्शन लेकिन क्लोराइड वातावरण में कम संक्षारण प्रतिरोध।

बनाम 310H: 310H की तुलना में कम कार्बन वेल्डिंग क्षमता में सुधार करता है लेकिन उच्च तापमान की ताकत को कम करता है।

8मानक और विनिर्देश:

बेस ट्यूबः एएसटीएम ए३१२ सामग्री और आयाम विनिर्देशों को नियंत्रित करता है।

घुमावदारः आम तौर पर निर्माता के विनिर्देशों या बनाने की प्रक्रियाओं के लिए अतिरिक्त मानकों का पालन करता है।
