| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | घाव फिन ट्यूब प्रकार एल |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |

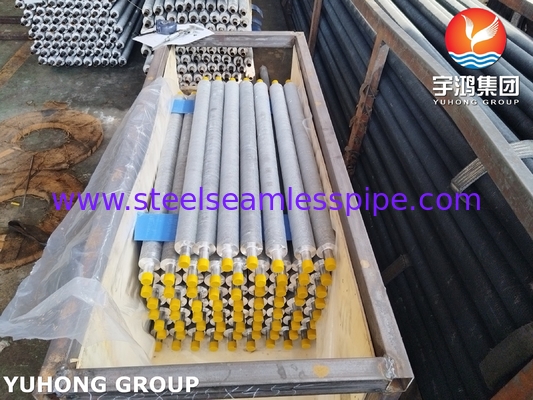

| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 100 टन |
| मानक: | ASME SA249 | प्रकार: | घाव फिन ट्यूब प्रकार एल |
|---|---|---|---|
| आधारित ट्यूब: | कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु स्टील | आधार ट्यूब मोटाई: | 16-63 मिमी |
| फिन सामग्री: | कॉपर एल्यूमीनियम | फिन ऊंचाई: | 17 मिमी अधिकतम |
| ट्यूब लंबाई: | 50मिमी-12000मिमी | फिन मोटी: | -0.4 मिमी |
| फिन पिच: | 2.1-5मिमी | आवेदन: | हीटर पार्ट्स, रेफ्रिजरेशन पार्ट्स, हीट एक्सचेंजर, कूलर, फ्लूइड कूलिंग |
| प्रमुखता देना: | एयर कूलर फिन ट्यूब,ASME SA249 फिन ट्यूब,स्टेनलेस स्टील एयर कूलर फिन ट्यूब |
||

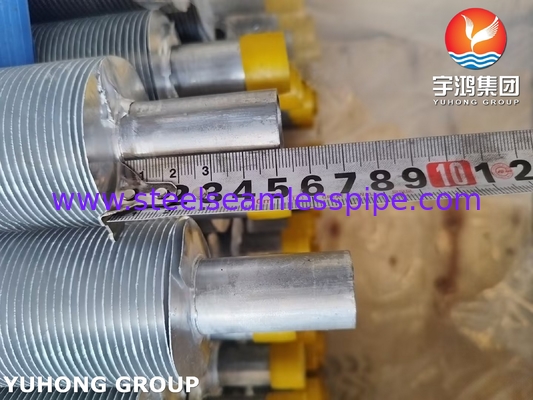

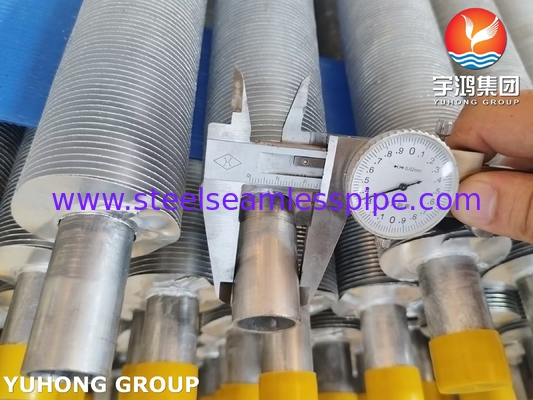

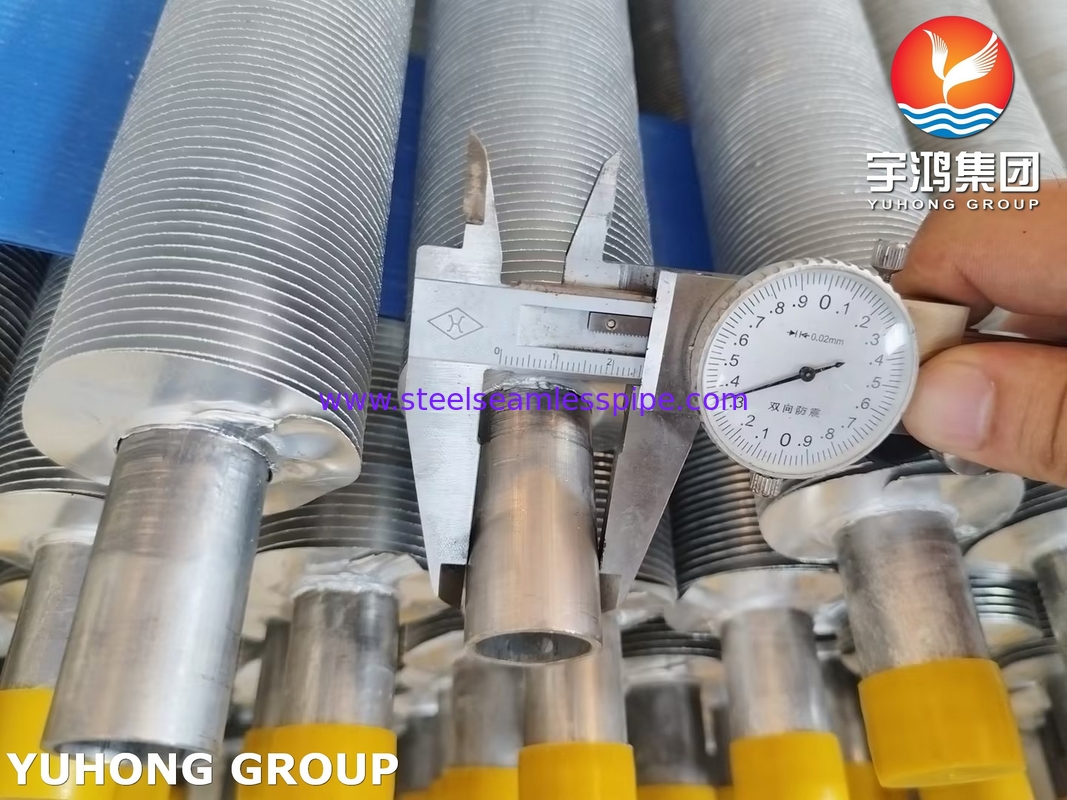

ASME SA249 स्टेनलेस स्टील वाउंड फिन ट्यूब फिन टाइप L
फिन ट्यूब का उपयोग किस लिए किया जाता है?
फिन ट्यूब हीट एक्सचेंजर के मुख्य घटक हैं। वे ट्यूबों की एक श्रृंखला हैं जहां बाहर के तरल पदार्थ के साथ संपर्क क्षेत्र को बढ़ाने के लिए बाहर की तरफ फिन जोड़े गए हैं, ताकि ट्यूब के अंदर के तरल पदार्थ और ट्यूब के बाहर के तरल पदार्थ के बीच गर्मी का आदान-प्रदान हो सके। फिन ट्यूब लम्बे एल्यूमीनियम क्लैड कार्बन स्टील फ्लैट ट्यूब हैं जिनमें ब्रेज़्ड एल्यूमीनियम फिन हैं।
मुख्य लाभ
कुशल गर्मी हस्तांतरण: फिन का विस्तारित सतह क्षेत्र बेस ट्यूब की तुलना में 10~30 गुना तक पहुंच सकता है, जो हवा की तरफ गर्मी हस्तांतरण दक्षता में काफी सुधार करता है।
संक्षारण प्रतिरोध: यदि एल्यूमीनियम फिन + कार्बन स्टील बेस ट्यूब (Al-Fe द्विधात्विक) का उपयोग किया जाता है, तो इसमें लागत लाभ और वायुमंडलीय संक्षारण प्रतिरोध दोनों होते हैं।
यांत्रिक शक्ति: L-आकार का रूट डिज़ाइन या वेल्डिंग प्रक्रिया यह सुनिश्चित करती है कि फिन उच्च गति वाले वायु प्रवाह में आसानी से नहीं गिरते हैं।
आर्थिक: रोल किए गए फिन ट्यूब (एम्बेडेड फिन) की तुलना में कम लागत, बड़े पैमाने पर अनुप्रयोग के लिए उपयुक्त।
SS304 रासायनिक संरचनाएँ
| तत्व | % उपस्थित |
| कार्बन (C) | 0.07 |
| क्रोमियम (Cr) | 17.50 - 19.50 |
| मैंगनीज (Mn) | 2.00 |
| सिलिकॉन (Si) | 1.00 |
| फॉस्फोरस (P) | 0.045 |
| सल्फर (S) | 0.015b) |
| निकल (Ni) | 8.00 - 10.50 |
| नाइट्रोजन (N) | 0.10 |
| आयरन (Fe) | संतुलन |
SS304 यांत्रिक गुण
| संपत्ति | मूल्य |
| व्यापक शक्ति | 210 MPa |
| प्रूफ स्ट्रेस | 210 मिनट MPa |
| तन्य शक्ति | 520 - 720 MPa |
| बढ़ाव | 45 मिनट% |
अनुप्रयोग
एयर कूलर:
उच्च तापमान वाले तेल और गैस (जैसे उत्प्रेरक क्रैकिंग यूनिट आउटलेट गैस), हल्के हाइड्रोकार्बन संघनन (जैसे एलपीजी रिकवरी) को ठंडा करने के लिए उपयोग किया जाता है।
उदाहरण: वाउंड फिन ट्यूब का उपयोग आमतौर पर API 661 मानक एयर कूलर में किया जाता है, और फिन प्रकार को माध्यम तापमान (जैसे उच्च तापमान के लिए स्टेनलेस स्टील फिन) के अनुसार चुना जाता है।
अपशिष्ट गर्मी वसूली प्रणाली:
फ्लू गैस अपशिष्ट गर्मी बॉयलर में गर्मी को पुनर्प्राप्त करने के लिए, फिन सामग्री को उच्च तापमान ऑक्सीकरण (जैसे 409 स्टेनलेस स्टील) के प्रतिरोधी होने की आवश्यकता है।
प्रशीतन उपकरण:
अमोनिया या फ्रॉन कंडेनसर के बाहरी फिन ट्यूब, एल्यूमीनियम फिन वजन कम कर सकते हैं और संक्षारण को रोक सकते हैं।
