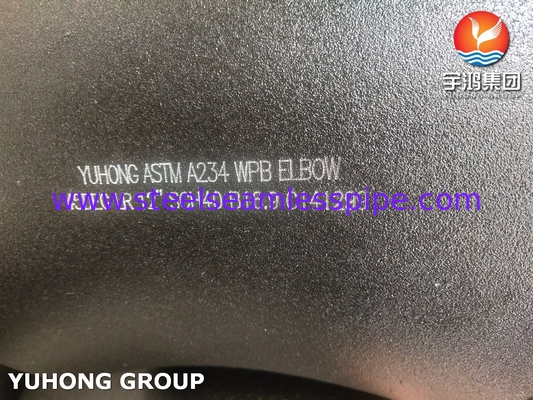

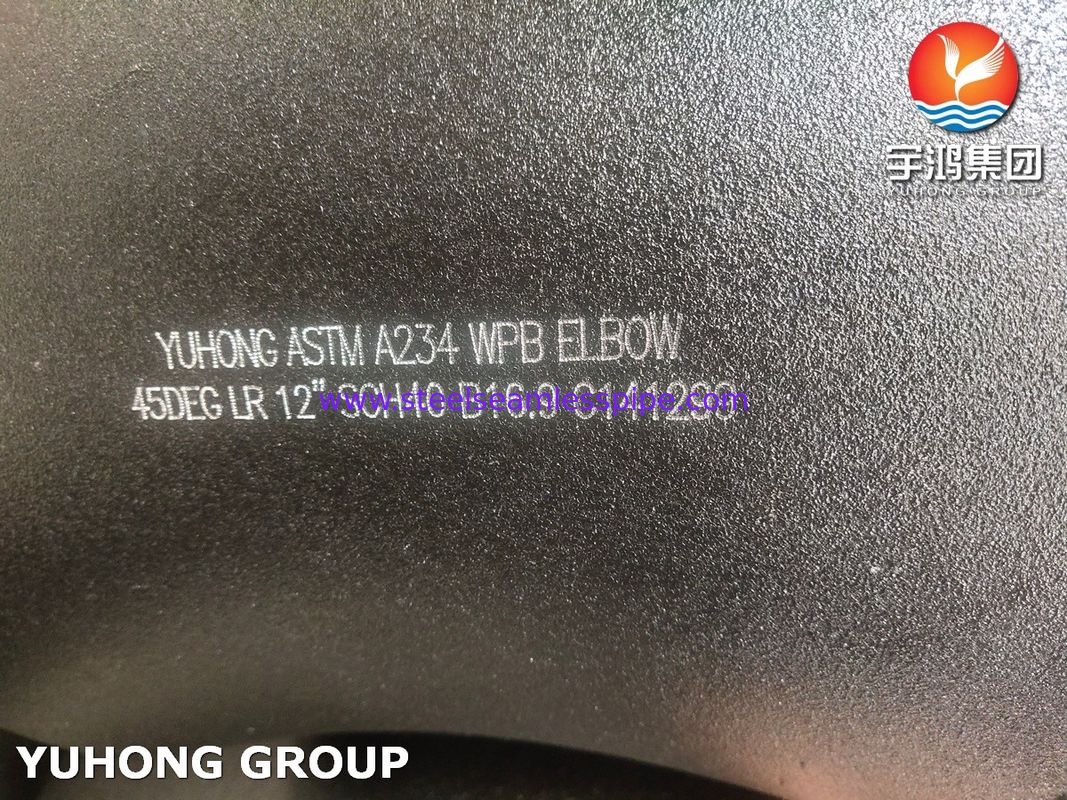

ASTM A234 WPB कार्बन स्टील कोहनी 45DEG LR बट वेल्डेड BW B16.9

ASTM A234 WPB कार्बन स्टील कोहनी 45DEG LR बट वेल्डेड BW B16.9

डब्लूपीबीकार्बन स्टील सामग्री से बना है,एएसटीएम A234मानक, मध्यम और उच्च तापमान अनुप्रयोगों के लिए फोल्ड कार्बन स्टील और मिश्र धातु स्टील पाइप फिटिंग को कवर करता है, जो निर्बाध या वेल्डेड संरचनाओं जैसे कि कोहनी, टी, पाइप कैप आदि के लिए उपयुक्त है।मुख्य रासायनिक घटक C ≤ 0 के साथ विशिष्ट घटक हैं0.3% Mn 0.29-1.06%, Si≥0.1%, Cr, Ni, Mo, आदि के ट्रेस मात्रा में युक्त, संतुलन शक्ति और वेल्डेबिलिटी।डब्लूपीबीसामग्री 415 एमपीए से कम नहीं है, प्रतिफल शक्ति 240 एमपीए से कम नहीं है, लम्बाई 22% है और कठोरता 197 एचबी से अधिक नहीं है, मध्यम दबाव परिदृश्यों के लिए उपयुक्त है।

ASTM A234 WPB की रासायनिक आवश्यकताएं

ASTM A234 WPB के यांत्रिक गुण

ASTM A234 WPB कार्बन स्टील कोहनी विनिर्माण प्रक्रिया और संरचनात्मक प्रकारः

मोल्डिंग तकनीक:

• गर्म प्रेसिंगःउच्च आवृत्ति हीटिंग प्रेसिंग, बड़े पैमाने पर उत्पादन के लिए उपयुक्त, सतह ऑक्सीकरण उपचार की आवश्यकता है।
• कोल्ड प्रेशर बनाने के लिएःछोटे व्यास के कोहनी का उपयोग आमतौर पर किया जाता है, उच्च परिशुद्धता के साथ लेकिन आंतरिक तनाव को खत्म करने के लिए एनीलिंग की आवश्यकता होती है।
• वेल्डिंग कोहनीःबड़े व्यास के लिए, स्टील की प्लेटों को लुढ़काया और वेल्डेड किया जाता है, जो कम लागत वाला है लेकिन गैर-विनाशकारी परीक्षण की आवश्यकता होती है।

संरचनात्मक वर्गीकरण:

• कोणः45° (बदलाव मोड़), 90° (सही कोण मोड़), 180° (यू आकार की वापसी)
• वक्रता त्रिज्या:लंबी त्रिज्या (1.5D, कम प्रवाह प्रतिरोध) बनाम छोटी त्रिज्या (1D, कॉम्पैक्ट स्थान) ।
• दीवार मोटाई ग्रेडःSch40, Sch80, आदि, ASME B16.9 दीवार मोटाई श्रृंखला के साथ मेल खाता है।

एएसटीएम A234 WPB कार्बन स्टील कोहनी आवेदनः

• पेट्रोलियम और प्राकृतिक गैस उद्योगःWPB कार्बन स्टील कमरे के तापमान से मध्यम तापमान (-29 °C~343 °C) तक दबाव की आवश्यकताओं को पूरा करता है और इसकी लागत मिश्र धातु स्टील की तुलना में कम है, जो गैर अम्लीय वातावरण के लिए उपयुक्त है।,इसका उपयोग तेल और गैस के संग्रह और परिवहन पाइपलाइनों, रिफाइनरी पाइपलाइन प्रणालियों, लंबी दूरी की पाइपलाइन प्रणालियों आदि के लिए एक कनेक्टिंग घटक के रूप में किया जा सकता है।
• बिजली और ऊर्जा उद्योगःडब्ल्यूपीबी सामग्री में 343 डिग्री सेल्सियस से नीचे स्थिर प्रदर्शन होता है और लागतों को अनुकूलित करने के लिए उच्च श्रेणी की सामग्री जैसे पी 91/पी 22 के साथ संयोजन में इस्तेमाल किया जा सकता है।इसका उपयोग थर्मल पावर प्लांट्स में बॉयलरों के मुख्य भाप पाइप और फीड वाटर पाइप को घुमाने के लिए किया जा सकता है (जैसे उच्च दबाव वाले भाप के प्रभाव का सामना करने के लिए Sch80 मोटी दीवार वाले कोहनी); शहरी केंद्रीकृत हीटिंग प्रणाली में मुख्य पाइपलाइन और शाखा पाइपलाइन को कनेक्ट करें (तरल पदार्थ प्रतिरोध को कम करने के लिए 45 ° मोड़ के साथ);इसका उपयोग परमाणु ऊर्जा सहायक प्रणालियों में पारंपरिक द्वीपों में गैर रेडियोधर्मी जल परिसंचरण पाइपलाइनों को जोड़ने के लिए किया जा सकता है (ASME B31 के अनुसार).1 विनिर्देशों) ।
• रासायनिक और पेट्रोकेमिकल उद्योगःWPB कार्बन स्टील कोहनी रिएक्टरों के इनपुट और आउटपुट पाइपलाइनों में हीट एक्सचेंजर, पंप और अन्य उपकरणों के साथ रिएक्टरों को जोड़ सकता है (लंबी त्रिज्या कोहनी उथल-पुथल को कम करती है और उत्प्रेरक की रक्षा करती है);कम सांद्रता वाले पाइपलाइनों में अम्लीय और क्षारीय माध्यमों का परिवहन जो अत्यधिक संक्षारक नहीं होते हैं (जैसे कमजोर एसिड और क्षारीय समाधान) (जिसमें संक्षारण रोधी कोटिंग के साथ अस्तर की आवश्यकता होती है);संपीड़ित वायु प्रणालियों में पाइपलाइन नेटवर्क के लिए घुमावदार कनेक्शन के रूप में (छोटी त्रिज्या वाले कोहनी कॉम्पैक्ट लेआउट के लिए उपयुक्त हैं).

एएसटीएम ए 234 डब्ल्यूपीबी कार्बन स्टील के कोहनी पेट्रोलियम, बिजली और रासायनिक जैसे उद्योगों में एक आम विकल्प बन गए हैं क्योंकि उनकी मध्यम दबाव सहन क्षमता, आसान प्रसंस्करण,और नियंत्रित लागतलेकिन अम्लीय संक्षारण, अति-उच्च तापमान (> 343 °C) या अति-उच्च दबाव परिदृश्यों में,यह WP श्रृंखला मिश्र धातु स्टील (जैसे WP11/WP22) या स्टेनलेस स्टील सामग्री (जैसे ASTM A403) के साथ प्रतिस्थापित किया जाना चाहिएचयन करते समय, माध्यम की विशेषताओं, पर्यावरणीय परिस्थितियों और उद्योग मानकों का व्यापक मूल्यांकन करना आवश्यक है।
