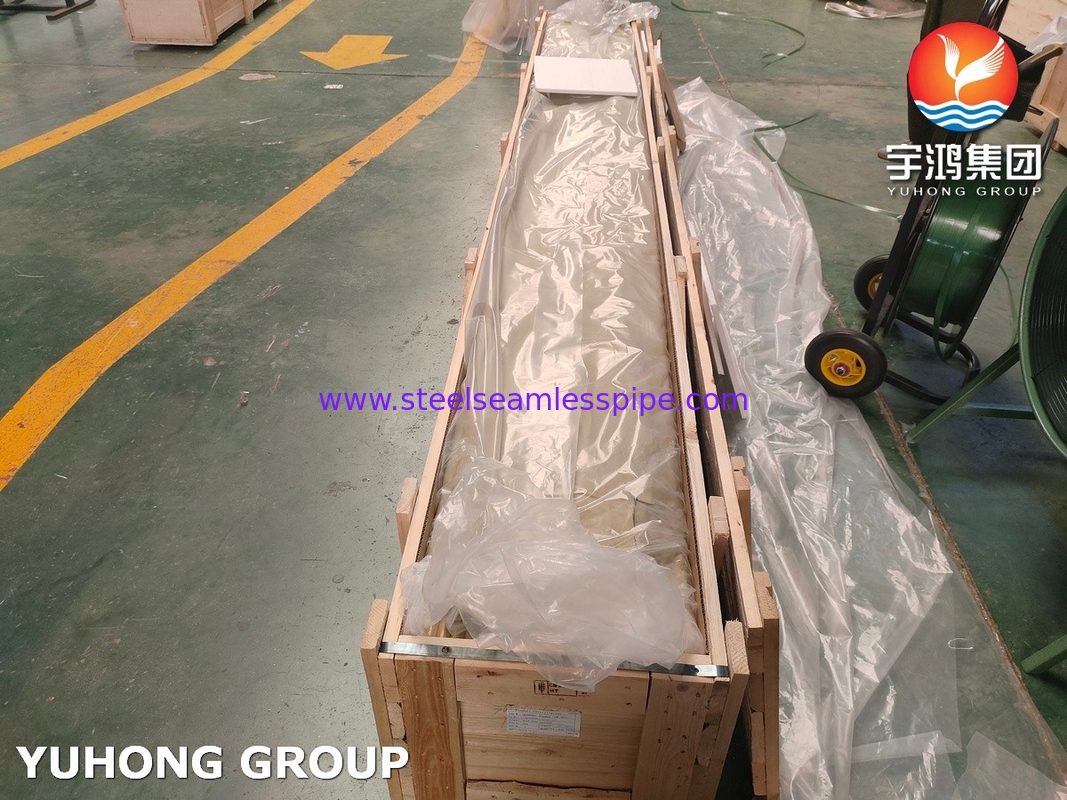

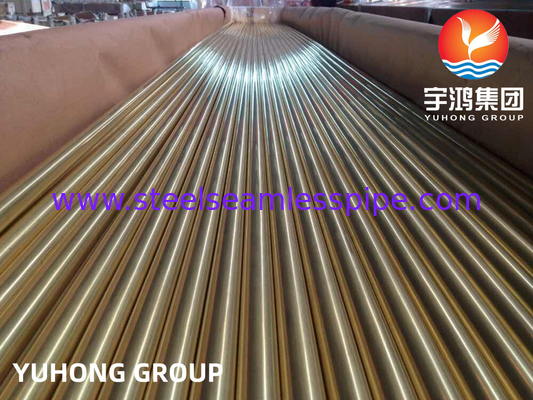

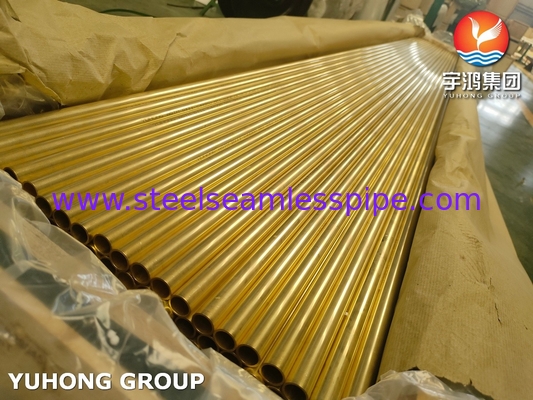

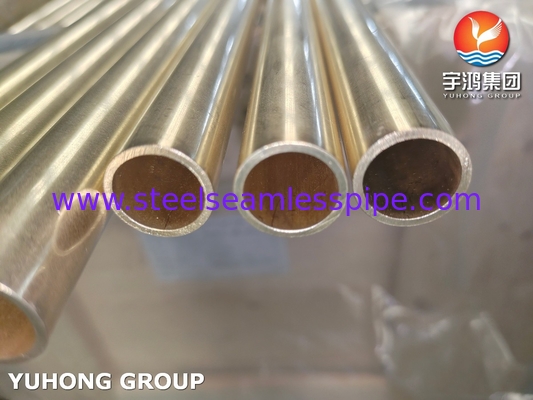

ASME SB111 C44300 सीमलेस ब्रास ट्यूब हीट एक्सचेंजर के लिए कॉपर ट्यूब

ASME B111 C44300 पीतल ट्यूब तांबा मिश्र धातु स्टील सीमलेस ट्यूब, हीट एक्सचेंजर ट्यूब

1सामग्री का अवलोकन

C44300 (एडमिरल्टी ब्रास)यह एक तांबा-जस्ता मिश्र धातु है जिसमें संक्षारण प्रतिरोध में वृद्धि हुई है, मुख्य रूप से हीट एक्सचेंजर, कंडेनसर और समुद्री अनुप्रयोगों में उपयोग किया जाता है।

• रचना:

  • क्यु (कॉपर): ७०% ७३%

  • Zn (जस्ता)शेष शेष राशि

  • Sn (टीन): ०.९.१.२% (संक्षारण प्रतिरोध में सुधार के लिए जोड़ा गया)

  • के रूप में (आर्सेनिक): 0.02~0.06% (डेसिंसिफिकेशन को रोकने के लिए)

2प्रमुख मानदंड

•

• ASME B111:

  • शीर्षक:निर्बाध तांबे और तांबे के मिश्र धातु पाइप और ट्यूब के लिए मानक

  • दायराः तांबे और तांबे के मिश्र धातु से बने निर्बाध ट्यूबों के लिए आवश्यकताओं को निर्दिष्ट करता है, जिसमें आयाम, सहिष्णुता, यांत्रिक गुण और परीक्षण विधियां शामिल हैं।

  • C44300 अनुपालन: रासायनिक संरचना, तापमान (जैसे, O60, H58) और प्रदर्शन मानदंडों को शामिल करता है।

3प्रदर्शन विशेषताएं

•

• जंग प्रतिरोध:

  • उत्कृष्ट प्रतिरोधखारा पानी,वाष्प, औरऔद्योगिक शीतलन तरल पदार्थटिन और आर्सेनिक के additives के कारण।

  • प्रतिरोधविघटनऔरक्षरण-क्षयउच्च गति वाले वातावरण में।

• ऊष्मा चालकता: उच्च थर्मल दक्षता (≈109 W/m·K), गर्मी हस्तांतरण अनुप्रयोगों के लिए आदर्श।

• यांत्रिक गुण:

  • तन्य शक्तिः 330-450 एमपीए (तापमान के आधार पर)

  • प्रतिफल शक्तिः 125 ̊345 एमपीए

  • कठोरताः 55155 HV

4आवेदन

•

• हीट एक्सचेंजर और कंडेनसर:

  • बिजली संयंत्रों के कंडेनसर, एचवीएसी प्रणाली और रिफाइनरी हीट एक्सचेंजर।

  • समुद्री वातावरण में नमकीन पानी के प्रतिरोध के कारण पसंद किया जाता है।

• समुद्री अभियांत्रिकी:

  • समुद्री जल के पाइप, जहाज के कंडेनसर, और पानी को पानी से बाहर निकालने की प्रणाली।

• औद्योगिक शीतलन प्रणाली:

  • रासायनिक प्रसंस्करण, तेल और गैस शीतलन चक्र।

5विनिर्माण और परीक्षण (ASME B111)

•

• निर्बाध ट्यूब प्रक्रिया: एक समान सूक्ष्म संरचना सुनिश्चित करने के लिए एक्सट्रूज़न या कोल्ड ड्रॉइंग द्वारा निर्मित।

• ताप नाम:

  • O60 (एनिल)ढालना के लिए नरम, उच्च लचीलापन।

  • H58 (हार्ड-ड्राउन): संरचनात्मक अनुप्रयोगों के लिए उच्च शक्ति।

• अनिवार्य परीक्षण:

  • हाइड्रोस्टैटिक/न्यूमेटिक परीक्षण: लीक-टाइटनेस सुनिश्चित करता है।

  • एडी करंट टेस्टिंग (ईटी): सतह दोषों का पता लगाता है।

  • सपाट/फ्लैशिंग परीक्षण: लचीलापन को मान्य करता है।

6अन्य तांबे के मिश्र धातुओं के मुकाबले फायदे

7अनुपालन और प्रमाणन

•

• ASME B111 अनुपालन: रासायनिक संरचना, यांत्रिक गुणों और आयामी सहिष्णुता के प्रमाणन की आवश्यकता होती है।

• अतिरिक्त प्रमाणपत्र:

  • एएसटीएम बी111: निर्बाध तांबे मिश्र धातु ट्यूबों के लिए ASME B111 के बराबर।

  • एन 12451: तांबे के मिश्र धातु के निर्बाध पाइपों के लिए यूरोपीय मानक।
