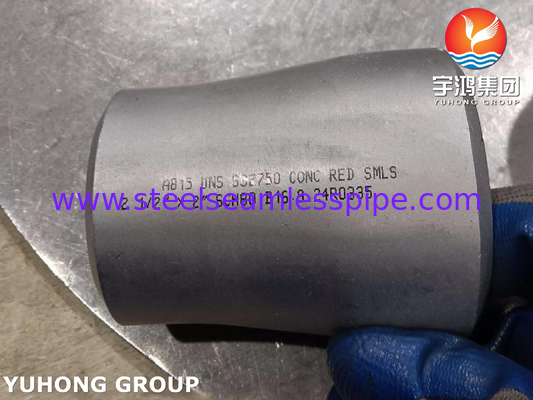

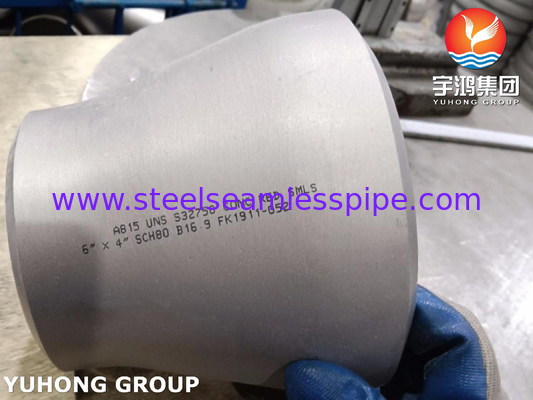

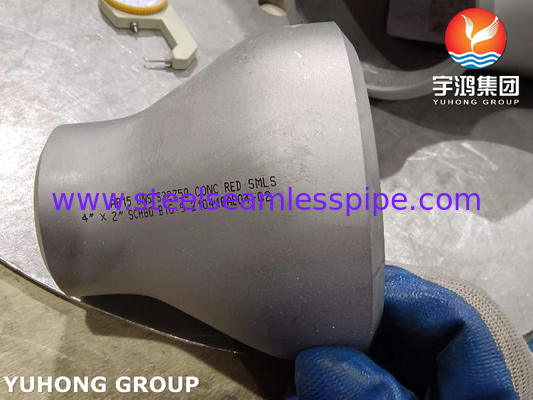

ASTM A815 UNS S32750 सुपर डुप्लेक्स स्टील फिटिंग्स B16.9 BW एकाग्र घटक

ASME / ANSI B16.9 ASTM A815 UNS S32750 सुपर डुप्लेक्स स्टेनलेस स्टील पाइप फिटिंग


एक्सेन्ट्रिक और कॉन्सेन्ट्रिक रिड्यूसर दोनों प्रकार के पाइप फिटिंग हैं जिनका उपयोग विभिन्न व्यास के पाइपों को जोड़ने के लिए किया जाता है,लेकिन वे पाइप सिस्टम की विशिष्ट आवश्यकताओं के आधार पर विभिन्न स्थितियों में उपयोग किया जाता हैयहाँ उनके विभिन्न उपयोगों का एक टूटना हैः


1.एकाग्रता घटानेवाला

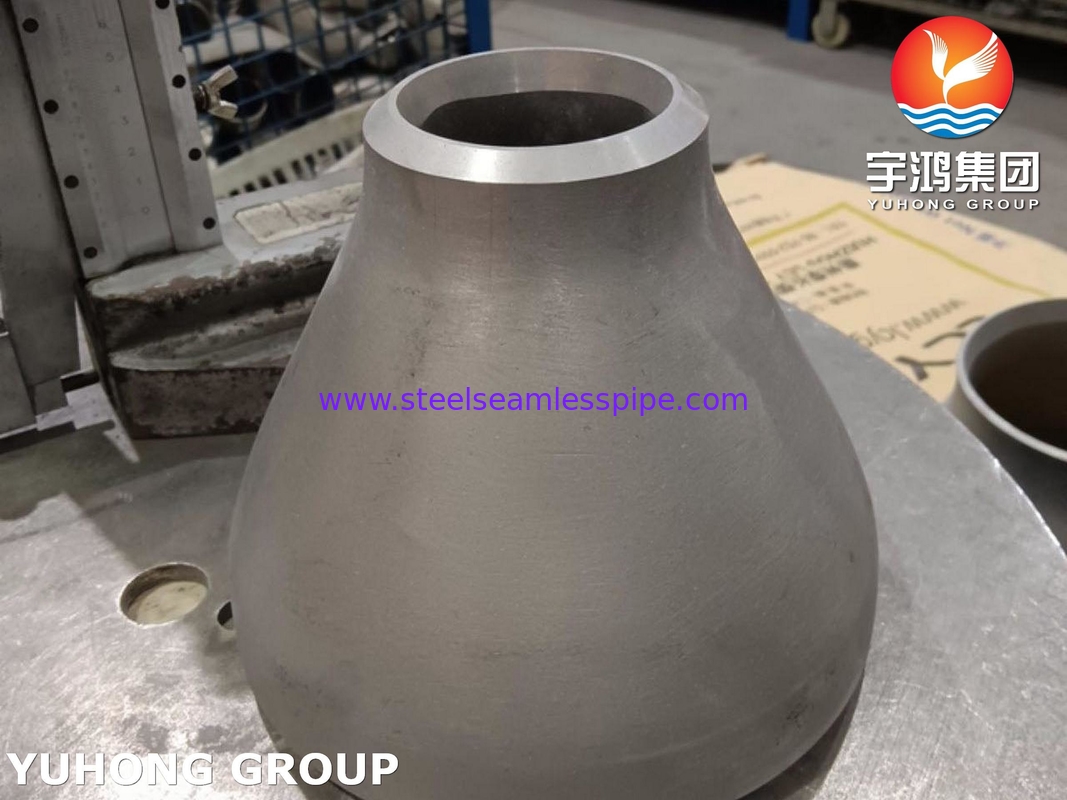

• डिजाइन: एक समकक्ष रेड्यूसर में एक सममित, शंकु के आकार का डिजाइन होता है जिसमें दोनों छोर एक ही केंद्र रेखा के साथ संरेखित होते हैं। यह बड़े व्यास से छोटे व्यास तक समान रूप से कॉन हो जाता है।

• उपयोग के मामले:

  • ऊर्ध्वाधर पाइपलाइन: आम तौर पर ऊर्ध्वाधर पाइपिंग प्रणालियों में उपयोग किया जाता है जहां पाइपों की केंद्र रेखा को संरेखित रहना चाहिए। उदाहरण के लिए, पंप डिस्चार्ज लाइनों या ऊर्ध्वाधर राइजर्स में।

  • उथल-पुथल कम करना: ऐसे अनुप्रयोगों के लिए उपयुक्त है जहां तरल प्रवाह को चिकनी और कम से कम अशांति की आवश्यकता होती है, क्योंकि सममित डिजाइन एक सुसंगत प्रवाह प्रोफ़ाइल बनाए रखने में मदद करता है।

  • गैस या वायु प्रणाली: अक्सर गैस या संपीड़ित वायु प्रणालियों में उपयोग किया जाता है जहां एक केंद्रीकृत प्रवाह बनाए रखना महत्वपूर्ण है।

2.एक्सेन्ट्रिक रिड्यूसर

• डिजाइन: एक सनकी रिड्यूसर का एक किनारा सपाट होता है (पाइप की केंद्र रेखा के समानांतर) और बड़े व्यास से छोटे व्यास तक असमान रूप से कॉपर होता है।यह दो जुड़े पाइप के केंद्र रेखाओं के बीच एक ऑफसेट बनाता है.

• उपयोग के मामले:

  • क्षैतिज पाइपलाइन: Primarily used in horizontal piping systems to prevent the accumulation of air or gas (if installed with the flat side on top) or to avoid trapping solids or liquids (if installed with the flat side on the bottom).

  • पंप सक्शन लाइनें: अक्सर पंप सक्शन लाइनों में इस्तेमाल किया जाता है ताकि हवा की जेबों के बनने से रोका जा सके, जिससे गुहा बन सकती है और पंप को नुकसान हो सकता है।

  • जल निकासी प्रणाली: जल निकासी या स्लरी सिस्टम के लिए आदर्श जहां ठोस या तरल पदार्थों को फंसने के बिना बहने की आवश्यकता होती है।

  • भाप लाइनें: वाष्प लाइनों में उपयोग किया जाता है ताकि कंडेनसेट का उचित निकासी सुनिश्चित हो सके।

समकक्ष ग्रेड ASTM A815 UNS S32750 सुपर डुप्लेक्स स्टेनलेस स्टील पाइप फिटिंग


विनिर्देश


ASTM A815 UNS S32750 सुपर डुप्लेक्स स्टेनलेस स्टील पाइप फिटिंग की रासायनिक संरचना

आवेदन
1रासायनिक प्रसंस्करण, परिवहन और भंडारण
2तेल और गैस अन्वेषण और अपतटीय रिग
3तेल और गैस रिफाइनरी
4समुद्री वातावरण
5. प्रदूषण नियंत्रण उपकरण
6पल्स और पेपर निर्माण
7रासायनिक प्रक्रिया संयंत्र
