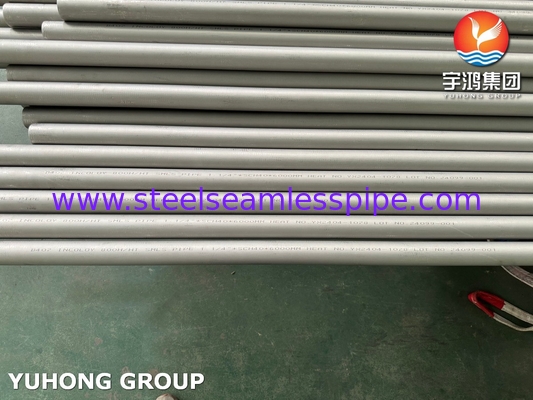

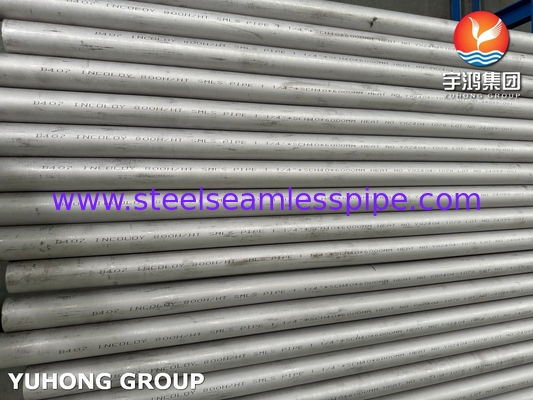

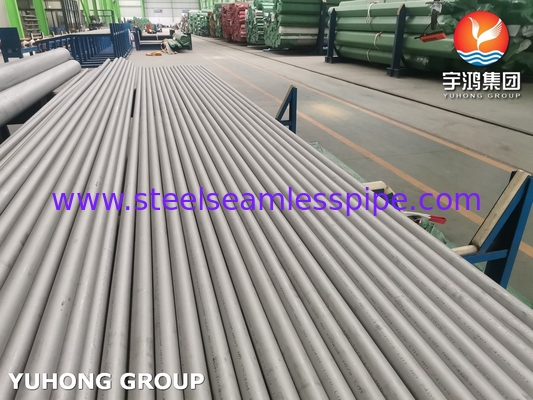

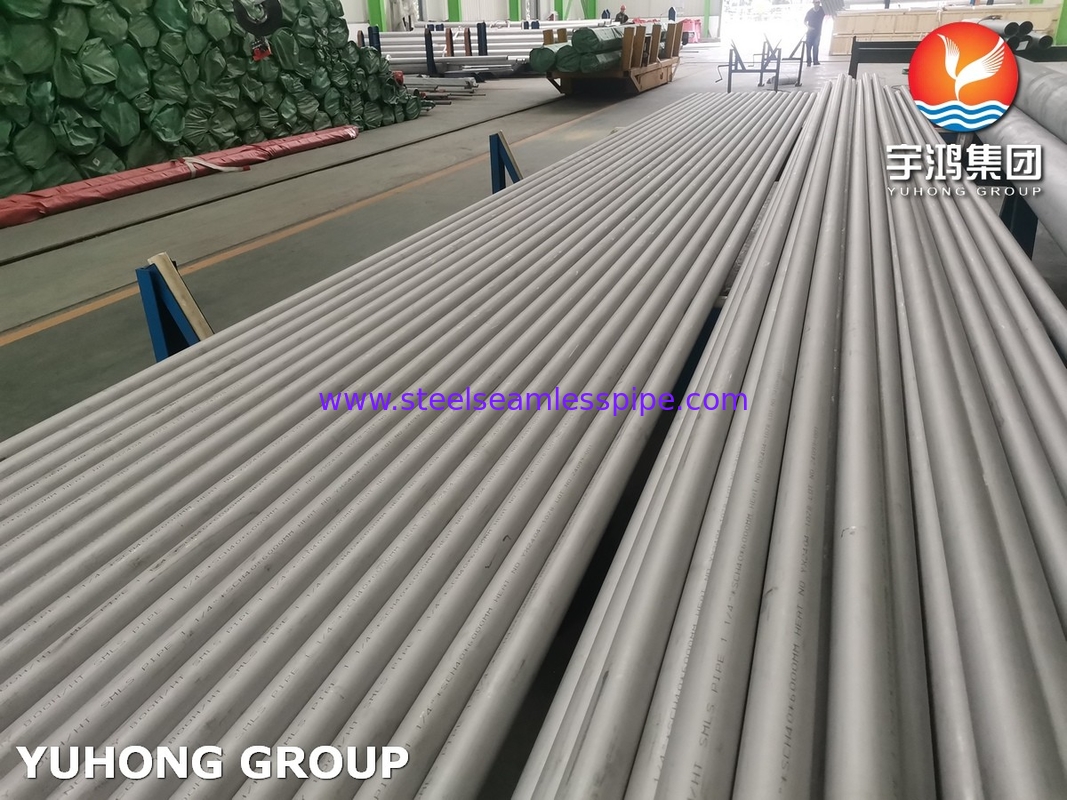

ASTM B407 N08811 निकेल-आयरन-क्रोमियम मिश्र धातु सीमलेस ट्यूब

ASTM B407 N08811 निकेल-आयरन-क्रोमियम मिश्र धातु सीमलेस ट्यूब

एएसटीएम बी 407 निकेल-आयरन-क्रोमियम मिश्र धातु सीमलेस ट्यूबों के लिए एक विनिर्देश है। विशेष मिश्र धातु का उल्लेख, एन 08811, Incoloy 800H को संदर्भित करता है, जो एक गर्मी प्रतिरोधी मिश्र धातु है।

इस मिश्र धातु को इसके यांत्रिक गुणों और संक्षारण प्रतिरोध के संयोजन के लिए महत्व दिया जाता है,यह मांग वाले औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाता है जहां तापमान और पर्यावरण की स्थिति अन्य सामग्रियों को चुनौती देती है.

UNS N08811 की रासायनिक संरचना


UNS N08811 के यांत्रिक गुण


ASTM B407 N08811 निकेल-आयरन-क्रोमियम मिश्र धातु सीमलेस ट्यूब

1. हीट एक्सचेंजर

2रासायनिक प्रसंस्करण

3. बिजली उत्पादन

4. तेल और गैस उद्योग

5एयरोस्पेस उद्योग

परीक्षण

रासायनिक विश्लेषण
यांत्रिक गुण
अनाज का आकार UNS N08811 के अनुसार एएसटीएम नंबर 5 या उससे अधिक मोटे अनाज के औसत आकार के अनुरूप होगा।
कठोरता परीक्षण जब तनाव मुक्त स्थिति में ट्यूबों के लिए एनील किए गए छोरों को निर्दिष्ट किया जाता है (तालिका 3 देखें), एनीलिंग के बाद छोरों की कठोरता तालिका 3 में निर्दिष्ट मानों से अधिक नहीं होनी चाहिए।

फ्लेयर टेस्ट प्रत्येक लट से तैयार ट्यूब लंबाई की संख्या के 1% के एक छोर पर फ्लेयर परीक्षण किया जाएगा।
फ्लेयर परीक्षण में 60° के कोण वाले विस्तार उपकरण के साथ एक परीक्षण नमूने को फ्लेयर करना शामिल है, जब तक कि निर्दिष्ट बाहरी व्यास 30% तक नहीं बढ़ जाता।फ्लैश किए गए नमूने में दीवार के माध्यम से दरारें नहीं होनी चाहिए.

हाइड्रोस्टैटिक या गैर विनाशकारी विद्युत परीक्षण प्रत्येक ट्यूब को या तो हाइड्रोस्टैटिक परीक्षण या गैर विनाशकारी विद्युत परीक्षण के अधीन किया जाना चाहिए।प्रयोग किया जाने वाला परीक्षण प्रकार निर्माता के विकल्प पर होगा, जब तक कि खरीद आदेश में अन्यथा निर्दिष्ट न हो।

हाइड्रोस्टैटिक परीक्षण:
प्रत्येक ट्यूब का बाहरी व्यास 1 ⁄ 8 इंच (3.2 मिमी) और अधिक होता है और 0.015 इंच (0.015 इंच) की दीवार मोटाई वाले ट्यूब होते हैं।38 मिमी) और अधिक को 1000 पीएसआई के आंतरिक हाइड्रोस्टैटिक दबाव के लिए निर्माता द्वारा परीक्षण किया जाना चाहिए (6.9 एमपीए) बशर्ते कि निम्न समीकरण के अनुसार गणना की गई फाइबर तनाव अनुमेय फाइबर तनाव, एस से अधिक न हो, जो नीचे दर्शाया गया है। ट्यूब में किसी भी प्रकार का रिसाव नहीं होना चाहिए।
