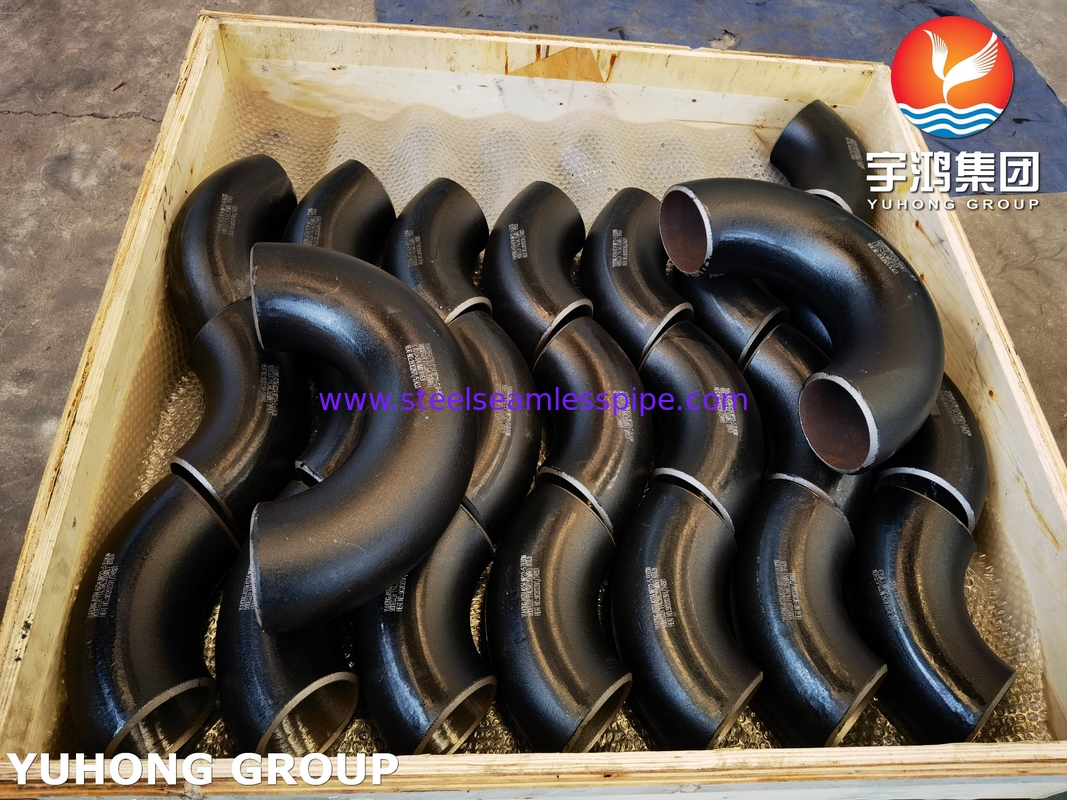

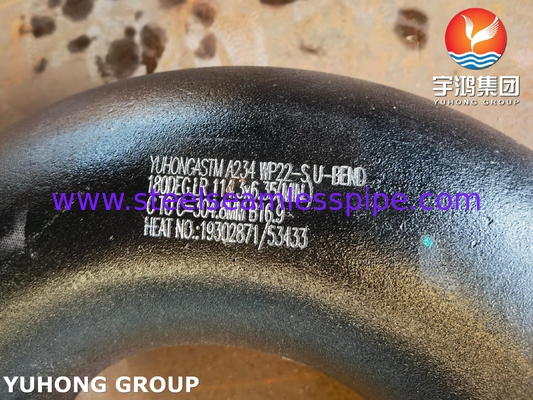

मिश्र धातु स्टील पाइप फिटिंग ASTM A234 WP22 180° LR U झुकना

मिश्र धातु स्टील पाइप फिटिंग ASTM A234 WP22 180° LR U झुकना

1. ASTM A234 WP22

   • एएसटीएम A234के लिए एएसटीएम इंटरनेशनल द्वारा एक विनिर्देश हैकढ़ाई कार्बन स्टील और मिश्र धातु स्टील फिटिंगइन फिटिंग का उपयोग पाइपलाइनों जैसे दबाव प्रणालियों में किया जाता है, जहां दबाव, तापमान और यांत्रिक तनाव का प्रतिरोध महत्वपूर्ण है।
   • WP22संदर्भित करता हैसामग्री का ग्रेडफिटिंग, विशेष रूप से एकसीआर-एमओ मिश्र धातु स्टील2.25% क्रोमियम और मोलिब्डेनम के साथ। यह सामग्री उच्च तापमान स्थितियों, ऑक्सीकरण और संक्षारण के लिए अपने उत्कृष्ट प्रतिरोध के लिए जाना जाता है, यह बिजली संयंत्रों में उपयोग के लिए उपयुक्त बनाता है,रिफाइनरी, और अन्य उच्च तनाव अनुप्रयोगों।
   • WP22 सामग्री ग्रेड विशेष रूप से तापमान तक काम करने वाली प्रणालियों में उपयोग के लिए तैयार किया गया है1000°F (537°C), और यह इन तापमानों पर रेंगने के लिए अच्छा प्रतिरोध प्रदान करता है।

2. 180° LR कोहनी

   • ए180° कोहनीहैपाइप फिटिंगजो एक पाइप में प्रवाह की दिशा को 180 डिग्री से बदल देता है। इसका मतलब है कि यह एक पूर्ण अर्ध-सर्कल बनाता है, एक तेज यू-आकार बनाता है।
   • औद्योगिक प्रणालियों में, 180° कोहनी का उपयोग अक्सर पाइप संरचनाओं में किया जाता है जहां तरल या गैस को यू-टर्न करने की आवश्यकता होती है, जैसे किबिजली संयंत्र, रासायनिक संयंत्र, रिफाइनरी, औरउच्च तापमान प्रक्रिया प्रणाली.

विशेषताएं और विनिर्देश

• रासायनिक संरचनाः

  सी	एमएन	हाँ	एस	पी	सीआर	मो
  0.05-0.15	0.3-0.5	0.5	≤0.04	≤0.04	2-2.5	0.87-1.13



  WP22 यांत्रिक गुण:

  ग्रेड	तन्यता शक्ति, (मिनट) ksi[MPa]	उपज शक्ति, (मिनट) ksi[MPa]	लम्बाई, (मिनट) %
  			अनुदैर्ध्य	अनुप्रस्थ
  WP22 CL1	60[415]	30[205]	22	14
  WP22 CL3	75[520]	45[310]	22	14



• उच्च तापमान प्रतिरोध:

  • WP22 एक2.25% क्रोमियम मोलिब्डेनम स्टीलउच्च तापमान अनुप्रयोगों के लिए डिज़ाइन किया गया1000°F (537°C)यह इसे बिजली उत्पादन, पेट्रोकेमिकल और हीट एक्सचेंजर सिस्टम के लिए उपयुक्त बनाता है।

• दबाव रेटिंग:

  • इन फिटिंग का उपयोग आमतौर पर उच्च दबाव प्रणाली में किया जाता है। सटीक दबाव रेटिंग सिस्टम के विशिष्ट पाइप आयामों, दीवार मोटाई और डिजाइन दबाव पर निर्भर करती है।

• मानकीकृत परीक्षण:

  • ASTM A234 WP22 फिटिंग, 180° कोहनी की तरह, प्रासंगिक यांत्रिक गुणों को पूरा करना चाहिए, जैसेःतन्यता शक्ति,उपज शक्ति,प्रभाव प्रतिरोध, औरहाइड्रोस्टैटिक परीक्षणउच्च तापमान और दबावों का सामना करने में सक्षम होने के लिए।

उत्पाद रेंज

आकारः 1/8"NB से 48"NB IN
अनुसूची : SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
प्रकार: सीमलेस / ईआरडब्ल्यू / वेल्डेड / फैब्रिकेटेड / फोर्स्ड
