| Place of Origin: | China |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| Model Number: | ASME SA516 Gr.70 |
| Minimum Order Quantity: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Ply Wooden Case/Pallet/Customized |
| Delivery Time: | Depends On Quantity |
| Payment Terms: | T/T, L/C |
| Supply Ability: | ACCORDING TO CUSTOMER'S REQUEST |
| Specification: | ASME SA516 | NDT: | UT, PT MT |
|---|---|---|---|
| Grade: | 70 | Application: | Heat Exchanger, Boiler, Pressure Vessel, Chemical Reactor, Power Plant, Energy , Petrochemical |
| प्रमुखता देना: | हीट एक्सचेंजर कार्बन स्टील बफ़ल प्लेट,एएसएमई SA516 बफ़ल प्लेट,ASME SA516 Gr 70 हीट एक्सचेंजर प्लेट |
||

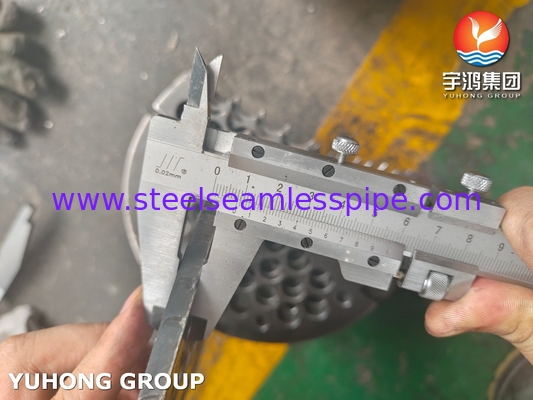

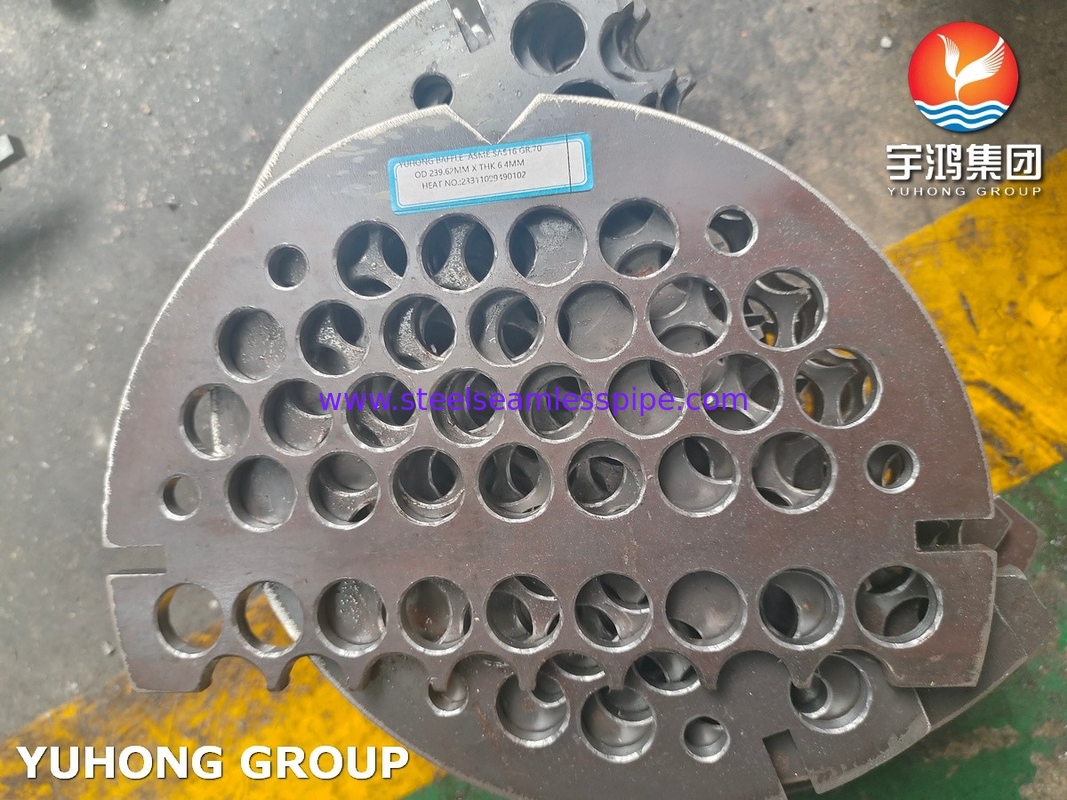

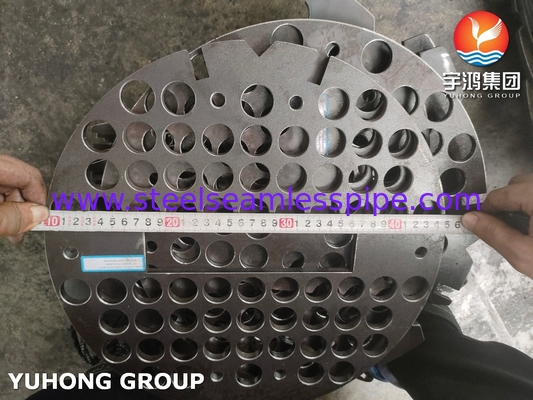

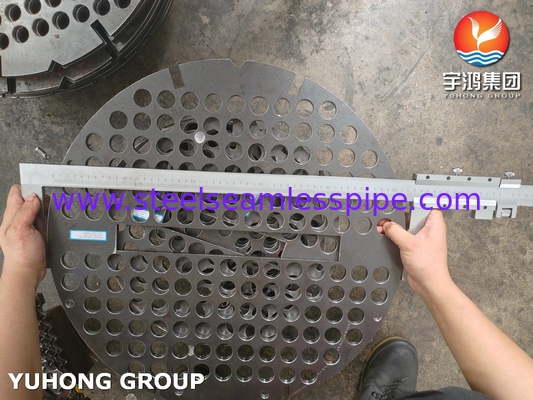

गर्मी एक्सचेंजर के लिए ASME SA516 Gr.70 कार्बन स्टील बैफल प्लेट
बाफल्स विभिन्न प्रकार की औद्योगिक प्रणालियों में महत्वपूर्ण घटक हैं, विशेष रूप से हीट एक्सचेंजर, बॉयलर और आसवन स्तंभ जैसे उपकरणों में।ये प्लेटें आम तौर पर समतल होती हैं और रणनीतिक रूप से एक पोत के अंदर रखी जाती हैं और विभिन्न उद्देश्यों के लिए काम करती हैंवे पतली प्लेटें या डिस्क हैं जो तरल पदार्थ के प्रवाह को निर्देशित करने और गर्मी हस्तांतरण दक्षता को बढ़ाने के लिए खोल के अंदर रणनीतिक रूप से रखी जाती हैं।वे उथल-पुथल को बढ़ावा देते हैं और स्थिर क्षेत्रों के गठन को रोकते हैं.
बैफल्स संयोजन के दौरान ट्यूबों को निर्देशित करते हैं, प्रवाह-प्रेरित कंपन को रोकते हैं, और गर्मी हस्तांतरण को बढ़ाने के लिए खोल-साइड तरल पदार्थ को निर्देशित करते हैं। उन्हें तरल पदार्थ बायपास को रोकने के लिए खोल के अंदर कसकर फिट होना चाहिए।बाफल्स मुहरबंद हैं, छिद्रित, या मशीनीकृत, और सामग्री का चयन क्षरण को रोकने के लिए खोल पक्ष तरल पदार्थ के साथ संगत होने के लिए किया जाता है।तरल अनुप्रयोगों में, बफल्स आमतौर पर खोल व्यास का 20-30% पर कब्जा करते हैं, जबकि गैस अनुप्रयोगों में वे 40-45% पर कब्जा करते हैं। दबाव में गिरावट को कम करने और समान द्रव गति सुनिश्चित करने के लिए बफल्स समान रूप से दूर स्थित होते हैं।
बाफल प्लेट का प्रभाव:
(1) शेल पक्ष में द्रव की प्रवाह गति को बढ़ाएं।
(2) उथल-पुथल की तीव्रता बढ़ाएं।
(3) गर्मी हस्तांतरण दक्षता में सुधार।
(4) हीट एक्सचेंज ट्यूब को समर्थन दें।
बैफल कैसे संसाधित किए जा रहे हैं?
बाफल्स के लिए मशीनिंग प्रक्रिया ट्यूब शीट्स के लिए समान है। चूंकि एक हीट एक्सचेंजर को आमतौर पर कई बाफल्स की आवश्यकता होती है, इसलिए उन्हें एक साथ इकट्ठा करने और एक बार में ड्रिल करने की आवश्यकता होती है।
बफ़ल के लिए किन सामग्रियों का प्रसंस्करण किया जा सकता है?
हम ग्राहकों की आवश्यकताओं के अनुसार विभिन्न सामग्रियों को संसाधित कर सकते हैं। पारंपरिक सामग्रियां कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील और तांबा हैं।कुछ ग्राहकों को तांबे-निकेल सामग्री की आवश्यकता होती है, और कुछ ग्राहकों को टाइटेनियम सामग्री की आवश्यकता होती है।
A516 GR की रासायनिक संरचना70
|
सी |
हाँ |
एमएन |
पी |
एस |
अल |
सीआर |
कु |
नि |
मो |
एनबी |
टि |
वी |
|
0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
0.02 (मिनट) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
समकक्ष सामग्री
| ब्रिटिश मानक | यूरोपीय मानक | एएसटीएम/एएसएमई |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - ग्रेड 70 |
यांत्रिक आवश्यकताएं
| यांत्रिक गुण | मूल्य |
|---|---|
| तन्यता शक्ति, एमपीए (केएसआई) | 485-620 (70-90) |
| दक्षता शक्ति, मिन एमपीए (केएसआई) | 260 (38) |
| लम्बाई न्यूनतम, % 200 मिमी (8 इंच) | 17 |
| लम्बाई न्यूनतम, % 50 मिमी (2 इंच) | 21 |
अनुप्रयोग:
- रिफाइनरी
- तेल और गैस
विद्युत उत्पादन
-औषधीय उपकरण
पल्स एंड पेपर इंडस्ट्री
