| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | P11, 1 1/4CR-1/2MO |
| न्यूनतम आदेश मात्रा: | 1000 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | ग्राहकों की आवश्यकताओं के अनुसार/लकड़ी के मामले पैकिंग |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 500 टन |
| मानक: | एएसटीएम ए 335 | सामग्री का ग्रेड: | P11, 1 1/4CR-1/2MO |
|---|---|---|---|
| विनाशकारी जांच: | E213 का अभ्यास करें, E309 का अभ्यास करें, E570 का अभ्यास करें | यांत्रिक परीक्षा: | अनुप्रस्थ परीक्षण, अनुदैर्ध्य तनाव परीक्षण, कठोरता परीक्षण, चपटा परीक्षण, बेंड टेस्ट |
| आवेदन: | तेल शोधशाला | आवेदन उपकरण: | एपीआई मानक 560 फायरिंग हीटर |
| आवेदन अनुभाग: | उज्ज्वल अनुभाग | ||
| प्रमुखता देना: | ग्रेड P11 मिश्र धातु स्टील सीमलेस पाइप,एएसटीएम ए३३५ मिश्र धातु स्टील सीमलेस पाइप,हीटर रेडिएंट मिश्र धातु स्टील सीमलेस पाइप |
||

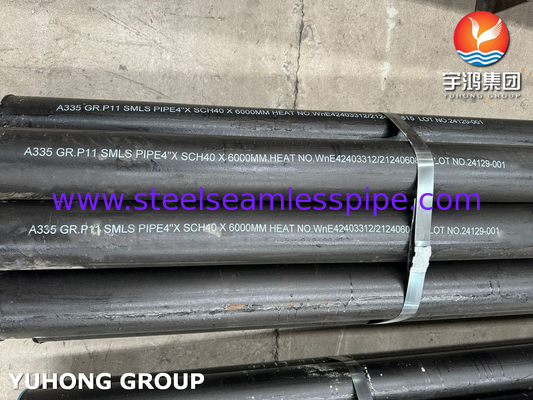

ASTM A335 ग्रेड 1¼Cr-½Mo API स्टैंडर्ड 560 फायर हीटर के लिए P11 मिश्र धातु इस्पात सीमलेस पाइप
ASTM A335 ग्रेड P11 (1¼Cr-½Mo) सीमलेस पाइप फायर हीटर में असाधारण उच्च तापमान रेंगना प्रतिरोध और ऑक्सीकरण स्थिरता प्रदान करते हैं। के लिए इंजीनियर API 560 अनुपालन, ये पाइप 550°C तक के विकिरण/संवहन खंडों में विश्वसनीय प्रदर्शन सुनिश्चित करते हैं। हाइड्रोकार्बन प्रसंस्करण के लिए आदर्श, वे महत्वपूर्ण हीटर ट्यूब सेवा के लिए वेल्डबिलिटी, तनाव सहनशीलता और लागत दक्षता को जोड़ते हैं।
ASTM A335 ग्रेड P11 (1¼Cr-½Mo) की रासायनिक संरचना
| तत्व | संरचना (% भार) |
|---|---|
| कार्बन (C) | 0.05–0.15 |
| मैंगनीज (Mn) | 0.30–0.60 |
| फॉस्फोरस (P) | ≤ 0.025 |
| सल्फर (S) | ≤ 0.025 |
| सिलिकॉन (Si) | 0.50–1.00 |
| क्रोमियम (Cr) | 1.00–1.50 |
| मोलिब्डेनम (Mo) | 0.44–0.65 |
| टिप्पणियाँ | अवशिष्ट (Cu, Ni, आदि) ≤ 0.50% संयुक्त |
ASTM A335 P11 के यांत्रिक गुण
| संपत्ति | मान |
|---|---|
| तन्य शक्ति | ≥ 415 MPa (60 ksi) |
| उपज शक्ति | ≥ 205 MPa (30 ksi) |
| बढ़ाव (50 मिमी गेज) | ≥ 30% (दीवार की मोटाई के साथ बदलता रहता है) |
| कठोरता (अधिकतम) | 197 HBW / 207 HV |
| प्रभाव परीक्षण | चार्पी वी-नॉट ≥ 20J @ 20°C (विशिष्टता के अनुसार वैकल्पिक) |
| टिप्पणियाँ | गुण गर्मी उपचार (सामान्य + स्वभाव) के बाद लागू होते हैं |
मानकों में P11 के समतुल्य ग्रेड
| मानक | ग्रेड पदनाम | UNS नंबर | सामान्य नाम |
|---|---|---|---|
| ASTM/ASME | A335 Gr. P11 | K11597 | 1¼Cr-½Mo |
| EN | 13CrMo4-5 | 1.7335 | 13CrMo4-5 |
| ISO | CrMo 1 1/4 1/2 | - | - |
| JIS | STPA 25 | - | क्रोम-मोली पाइप |
| टिप्पणियाँ | UNS K11597 सार्वभौमिक क्रॉस-मानक पहचानकर्ता है |
फायर हीटर में सामान्य मिश्र धातु ट्यूब
| मिश्र धातु ग्रेड | सामान्य पदनाम | फायर हीटर में विशिष्ट उपयोग | क्यों उपयोग किया जाता है |
|---|---|---|---|
| कार्बन स्टील | A106 Gr.B / A53 | कम तापमान खंड, इकोनॉमाइज़र | ≤ 425°C के लिए लागत प्रभावी |
| 1¼Cr-½Mo | ASTM A335 P11 | विकिरण/संवहन खंड (≤ 550°C) | रेंगना प्रतिरोध, वेल्डबिलिटी |
| 2¼Cr-1Mo | ASTM A335 P22 | उच्च तापमान विकिरण खंड (≤ 575°C) | P11 की तुलना में बेहतर रेंगना शक्ति |
| 9Cr-1Mo | ASTM A335 P9 | सुपरहीटर (≤ 650°C) | ऑक्सीकरण प्रतिरोध |
| मिश्र धातु 800H/HT | UNS N08810/11 | उच्च तापमान क्रैकर्स (≤ 900°C) | कार्बुरेशन/ऑक्सीकरण प्रतिरोध |
फायर हीटर में विकिरण खंड घटक
| घटक | कार्य |
|---|---|
| विकिरण ट्यूब | प्रक्रिया तरल पदार्थ शामिल करें; प्रत्यक्ष लौ विकिरण को अवशोषित करें |
| बर्नर | ट्यूबों को गर्म करने के लिए लौ उत्पन्न करें |
| अग्निरोधी अस्तर | दीवारों/फर्श को इन्सुलेट करता है, ट्यूबों की ओर गर्मी को दर्शाता है |
| ट्यूब सपोर्ट | ट्यूबों को स्थिति में रखें (उदाहरण के लिए, गाइड, हैंगर) |
| शॉक/दृष्टि द्वार | दृश्य निरीक्षण और आपातकालीन पहुंच की अनुमति दें |
| हेडर पाइप | ट्यूब बैंकों से/में तरल पदार्थ वितरित करें |
| क्रॉसओवर पाइपिंग | विकिरण/संवहन खंडों को कनेक्ट करें |
| स्टील आवरण | इन्सुलेशन युक्त संरचनात्मक बाड़ा |
| स्टैक/डैम्पर | ड्राफ्ट नियंत्रण के साथ फ्लू गैस निकास पथ (संवहन खंड से जुड़ता है) |
के लिए API 560 फायर हीटर, ASTM A335 P11 सीमलेस पाइप मांग वाले विकिरण/संवहन वातावरण के लिए एक सिद्ध समाधान प्रदान करते हैं। उनका संतुलित क्रोमियम-मोलिब्डेनम रसायन विज्ञान बेहतर शक्ति, तापीय स्थिरता और संक्षारण प्रतिरोध प्रदान करता है। में दीर्घायु और सुरक्षा के लिए अनुकूलित रिफाइनरी/पेट्रोकेमिकल इकाइयां, P11 पाइप निरंतर उच्च तापमान संचालन के लिए एक लागत प्रभावी विकल्प हैं।
