B16.9 बटवेल्ड फिटिंग ASTM A403 WP304 स्टेनलेस स्टील लैप संयुक्त स्टड एंड

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	YUHONG
प्रमाणन:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
मॉडल संख्या:	ASTM A403 WP317 स्टेनलेस स्टील स्टब एंड

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1pc
पैकेजिंग विवरण:	प्लाईवुड केस/पैलेट
प्रसव के समय:	सात दिन
भुगतान शर्तें:	एल/सी,टी/टी

संपर्क करें

सभी उत्पाद

स्टेनलेस स्टील सीमलेस पाइप (277)

स्टेनलेस स्टील सीमलेस ट्यूब (269)

डुप्लेक्स स्टेनलेस स्टील पाइप (128)

डुप्लेक्स स्टेनलेस स्टील ट्यूब (27)

सुई ट्यूब (86)

फिन ट्यूब (596)

उष्मा का आदान प्रदान करने वाला (10)

हीट एक्सचेंजर ट्यूब (419)

हीट एक्सचेंजर ट्यूब बंडल (37)

हीट एक्सचेंजर ट्यूबशीट (117)

हीट एक्सचेंजर बफ़ल (35)

एयर कूलर (7)

दबाव पोत (2)

स्टेनलेस स्टील वेल्डेड पाइप (57)

स्टेनलेस स्टील वेल्डेड ट्यूब (113)

निकल मिश्र धातु पाइप (258)

निकल मिश्र धातु ट्यूब (75)

कॉपर मिश्र धातु ट्यूब (210)

मिश्र धातु इस्पात ट्यूब (173)

टाइटेनियम ट्यूब (9)

ब्राइट एनील्ड ट्यूब (153)

बॉयलर ट्यूब (138)

स्टील फिटिंग (784)

स्टील निकला हुआ किनारा (574)

अन्य (384)

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	अस्पष्ट समाप्ति	मानक:	एएसटीएम ए403, एएसएमई एसए403
आयाम:	एएसएमई/एएनएसआई बी16.9, एमएसएस एसपी43	सामग्री:	स्टेनलेस स्टील 304, 304L, 316L, 317, 317L, 310S, 321et.
आकार:	1/2 "से 24"	अनुसूची:	SCH 10s से SCH XXS
प्रकार:	प्रकार ए, प्रकार बी, प्रकार सी, कॉलर प्रकार	लम्बाई:	लंबा पैटर्न, छोटा पैटर्न
तकनीक:	कोल्ड ड्रान
प्रमुखता देना:	स्टेनलेस स्टील लैप संयुक्त स्टड अंत , ASTM A403 WP304 बटवेल्ड पाइप फिटिंग , बटवेल्ड स्टेनलेस लैप संयुक्त स्टड अंत

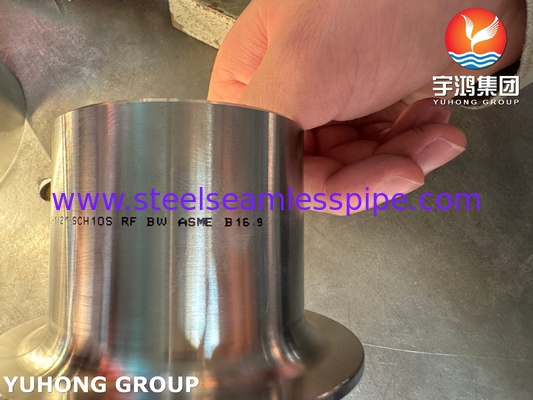

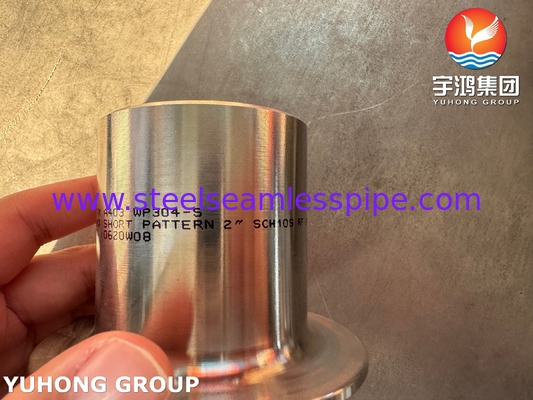

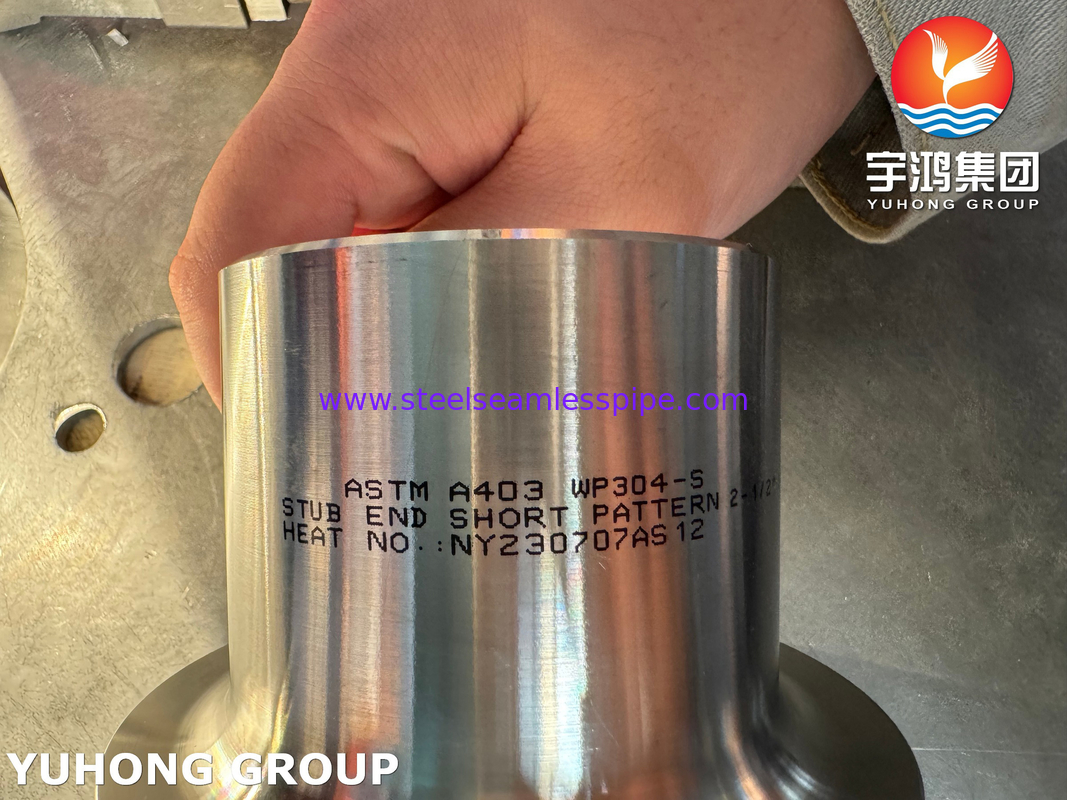

ASME B16.9 बटवेल्ड पाइप फिटिंग, ASTM A403 WP304 स्टेनलेस स्टील लैप संयुक्त स्टड एंड्स

एस्टब अंतएक छोर पर फ्लैंज और दूसरे छोर पर लैप ज्वाइंट के साथ पाइप का एक छोटा टुकड़ा है।यह एक मिलान गोद संयुक्त निकला हुआ किनारा के साथ इस्तेमाल किया जा करने के लिए बनाया गया है और रखरखाव या निरीक्षण के लिए आसान disassembly के लिए अनुमति देता है. यह सुनिश्चित करें कि स्टील स्टब अंत सामग्री जंग प्रतिरोध और यांत्रिक गुणों के मामले में पाइप सिस्टम से मेल खाती है।या पाइप सिस्टम की आवश्यकताओं के अनुरूप अन्य सामग्री.

स्टब एंड और फ्लैंज की कनेक्शन प्रक्रियाः

स्टब के अंत को एक पाइप में वेल्डेड किया जाता है। इससे एक विश्वसनीय यांत्रिक कनेक्शन बनता है।
इसके बाद एक फ्लैंज को स्टब के अंत में बोल्ट किया जाता है। एक कस सील सुनिश्चित करने के लिए फ्लैंज और स्टब के अंत के बीच एक गास्केट रखा जाता है।
फ्लैंज को नीचे घुमाकर दबाव लगाया जाता है, गैसकेट को संपीड़ित किया जाता है और एक लीक-प्रूफ जॉइंट बनता है।

ASTM A403 WP304/304L पाइप फिटिंग समकक्ष ग्रेड

ग्रेड	UNS संख्या	प्राचीन ब्रिटिश		यूरोनॉर्म		स्वीडिश एसएस	जापानी जेआईएस
ग्रेड	UNS संख्या	बीएस	में	नहीं	नाम	स्वीडिश एसएस	जापानी जेआईएस
304	S30400	304S31	58E	1.4301	X5CrNi18-10	2332	SUS 304
304L	S30403	304S11	-	1.4306	X2CrNi19-11	2352	SUS 304L

ASTM A403 WP304/304L पाइप फिटिंग रासायनिक संरचना

ग्रेड		सी	एमएन	हाँ	पी	एस	सीआर	मो	नि	एन
304	न्यूनतम अधिकतम	-0.08	- दो।0	-0.75	-0.045	-0.030	18.0-20.0	-	8.0-10.5	-0.10
304L	न्यूनतम अधिकतम	- 0.030	- दो।0	- 0.75	- 0.045	- 0.030	18.0 20.0	-	8.0 12.0	- 0.10

ASTM A403 WP304/304L पाइप फिटिंग यांत्रिक गुण

ग्रेड	तन्य शक्ति (एमपीए) मिनट	उपज शक्ति 0.2% सबूत (एमपीए) मिनट	लम्बाई (% 50 मिमी में) मिनट	कठोरता
ग्रेड	तन्य शक्ति (एमपीए) मिनट	उपज शक्ति 0.2% सबूत (एमपीए) मिनट	लम्बाई (% 50 मिमी में) मिनट	रॉकवेल बी (एचआर बी) अधिकतम	ब्रिनेल (एचबी) अधिकतम
304	515	205	40	92	201
304L	485	170	40	92	201

स्टेनलेस स्टील बटवेल्ड लैप संयुक्त स्टब अंतः
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321, आदि DIN1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404...
डुप्लेक्स और सुपर डुप्लेक्स स्टील बटवेल्ड लैप संयुक्त स्टब एंडः
ASTM A 815 UNS S31803, S32205, S32750
कार्बन स्टील बटवेल्ड लैप संयुक्त स्टब अंतः
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 और WPHY 70.
कम तापमान कार्बन स्टील बटवेल्ड लैप संयुक्त स्टब अंतः
ASTM A420 WPL3, A420 WPL6
मिश्र धातु स्टील बटवेल्ड लैप संयुक्त स्टब अंतः
ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
निकेल मिश्र धातु बटवेल्ड लैप संयुक्त स्टब अंतः
एएसटीएम बी 336 निकेल 200, निकेल 201, मोनेल 400, इनकोनेल 800, इनकोनेल 825, इनकोनेल 600, इनकोनेल 625, इनकोनेल 601, हैस्टेलॉय सी 276, मिश्र धातु 20

यहाँ स्टब अंत के कुछ प्रमुख कार्य और विशेषताएं दी गई हैंः

1कनेक्शन बिंदुः स्टब के अंत अतिरिक्त पाइप या फिटिंग के लिए एक कनेक्शन बिंदु के रूप में कार्य करते हैं, जिससे मुख्य पाइपलाइन से शाखाओं की अनुमति मिलती है।

2. फ्लैंग्ड कनेक्शनः वे आम तौर पर दो प्रकार के होते हैंः लंबे स्टब एंड और छोटे स्टब एंड। वे अक्सर अन्य पाइपिंग खंडों के लिए सुरक्षित कनेक्शन के लिए फ्लैंग्स के साथ उपयोग किए जाते हैं।

3वाल्वों के लिए समर्थनः स्टब के अंतों का उपयोग वाल्वों को समर्थन देने के लिए किया जा सकता है, जिससे रखरखाव और मरम्मत के लिए आसान पहुंच की अनुमति मिलती है।

4डिजाइन में लचीलापनः वे प्रवाह की दिशा या शाखा में आसान परिवर्तन की सुविधा प्रदान करके पाइपिंग डिजाइन में लचीलापन प्रदान करते हैं।

5दबाव से निपटना: स्टब के अंत को सिस्टम के दबाव और प्रवाह विशेषताओं को संभालने के लिए डिज़ाइन किया गया है, जिससे वे विभिन्न उद्योगों में विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं।

आवेदन
वे विशेष रूप से उन वातावरणों में फायदेमंद हैं जहां प्रणाली दबाव में उतार-चढ़ाव या लगातार परिचालन परिवर्तनों के अधीन हो सकती है।
